Spelsberg KTB 1 Assembly Instructions

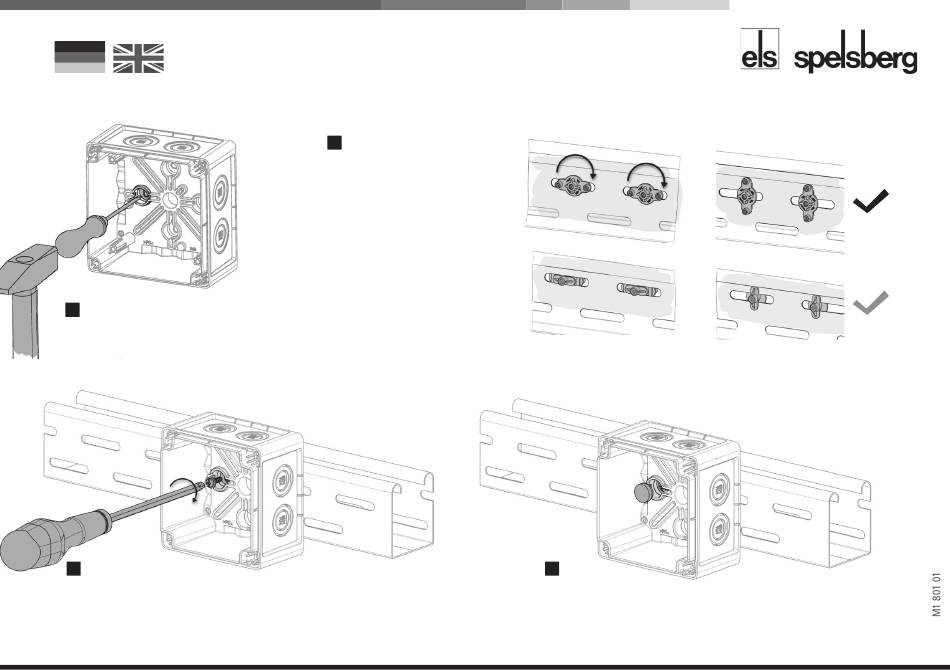

Montageanleitung Befestigungselement KTB 1 / an Kabelrinne
Assembly instructions for fixing element KTB 1 / to cable tray
1
Gewünschte Bodenmembrane ausschlagen
Knock out desired floor membrane
1Nm
3
Schraube durch die Bodenöffnung an Befestigungselement verschrauben
Screw the screw through the floor opening to the fixing element
Günther Spelsberg GmbH + Co. KG Im Gewerbepark 1 / 58579 Schalksmühle / T: +49 2355 892-0 / info@spelsberg.de
2
Befestigungselement waagerecht in das
Langloch einsetzen und im Uhrzeigersinn
drehen. Für Systeme mit Blechstärken
zwischen 0,75 bis 1,5mm.
Insert the fixing element horizontally into
the elongated hole and turn clockwise.
For systems with sheet thicknesses of
between 0.75 and 1.5mm.
Abstandsmaß passend zur Boden-
öffnung des Gehäuses
Distance dimension suitable for the
bottom opening of the housing
Vorderseite / Front
=
Rückseite / Rear
=
4
Isolierstopfen einsetzen
Insert the insulating plugs
