Instruktion för parning av IQC-Displayer
Den första displayen kan vara fast eller trådlöst an-
sluten till aggregatet och är huvuddisplay med
[Display ID 1]. Om en extra display önskas måste
den parkopplas som en slavdisplay med [Display ID 2].
Bara en display kan vara fast ansluten till aggregatet.
Huvuddisplay
1. Anslut IQC-Displayen till HMI-porten i aggregatet
eller strömsätt displayen via ett vägguttag.
I displayen visas [Ingen kommunikation]. Vy A.
2. Tryck på [Parning]. Vy A.
3. Aktivera toggeln [Sök efter enhet (40s.)]. Den
trådlösa IQC-Displayen blir då i sökläge i 40
sekunder. Gör aggregatet synligt för parkoppling
genom att stänga av och sätta på strömmen till
aggregatet. Vy B.
4. IQC-Displayen startar om, ifall den är fast
ansluten till aggregatet.
5. Om IQC-Displayen inte kan hittas visas
[Parkoppling misslyckades. Ingen enhet
hittades] i displayen. Den trådlösa displayen
återgår till menyn [Enhetsparning],
upprepa steg 3.
6. Om enheten hittas visas [Enhet hittades.
Parkopplingsnyckel:] (unikt nummer).
7. Tryck på [OK] för att bekräfta.
8. Den trådlösa displayen börjar nu att synkronisera
data från aggregatet.
9. Parningen av IQC-Displayen är klar.

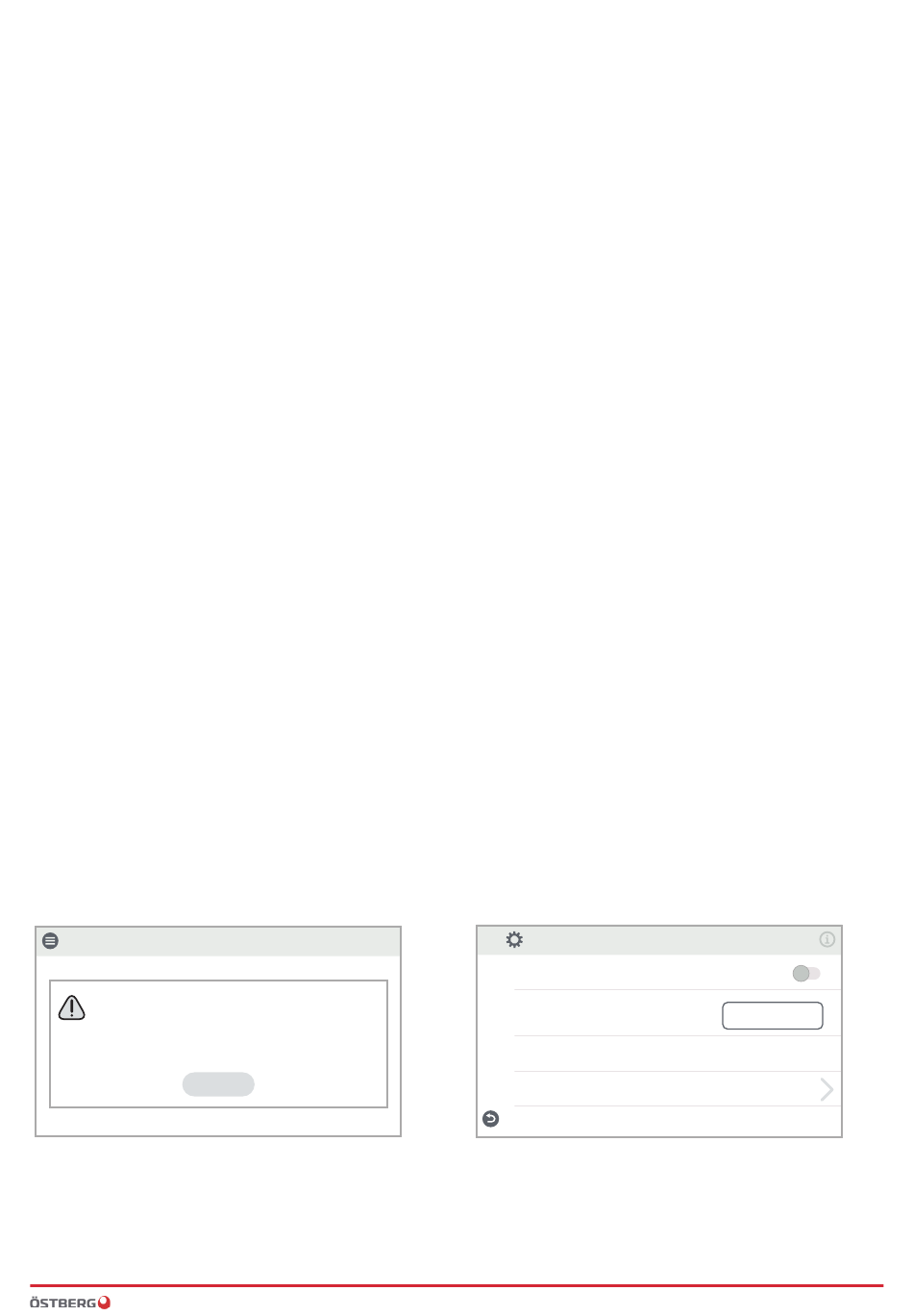

No communication
Lost communication with master unit. Please move
closer or check the connection
Pairing
Vy A
1270490_1 — H. Östberg AB Box 54 SE-774 22 Avesta Telefon/Phone: +46 226 860 00 Email: info@ostberg.com www.ostberg.com
Slavdisplay
1. Anslut IQC-Displayen till HMI-porten i aggregatet
eller strömsätt displayen via ett vägguttag.
I displayen visas [Ingen kommunikation]. Vy A.
2. Tryck på [Parning]. Vy A.
3. För att lägga till en slavdisplay,
ange [Display ID 2].
4. Aktivera toggeln [Sök efter enhet (40s.)]. Den
trådlösa IQC-Displayen blir då i sökläge i 40
sekunder. Gör aggregatet synligt för parkoppling
genom att stänga av och sätta på strömmen till
aggregatet. Vy B
5. IQC-Displayen startar om, ifall den är fast
ansluten till aggregatet.
6. Om IQC-Displayen inte kan hittas visas
[Parkoppling misslyckades. Ingen enhet
hittades] i en ruta. Den trådlösa displayen
återgår till menyn [Enhetsparning], upprepa
steg 4.
7. Om enheten hittas visas [Enhet hittades.
Parkopplingsnyckel:] (unikt nummer).
8. Tryck på [OK] för att bekräfta.
9. Den trådlösa displayen börjar nu att synkronisera
data från aggregatet.
10. Parningen av IQC-Displayen är klar.
Service/Device pairing
Search for device (40s.)
Display ID
Device pairing
Clear pairing
Vy B
#
