Berger & Schröter 32416 User Manual

Smart bird feeder with camera
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
(D) Bedienungsanleitung
Vogel-Futterhaus mit Kamera
Art. Nr.: 32416

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 32416 and is the answer not in the manual?

Questions and answers

Summary of Contents for Berger & Schröter 32416

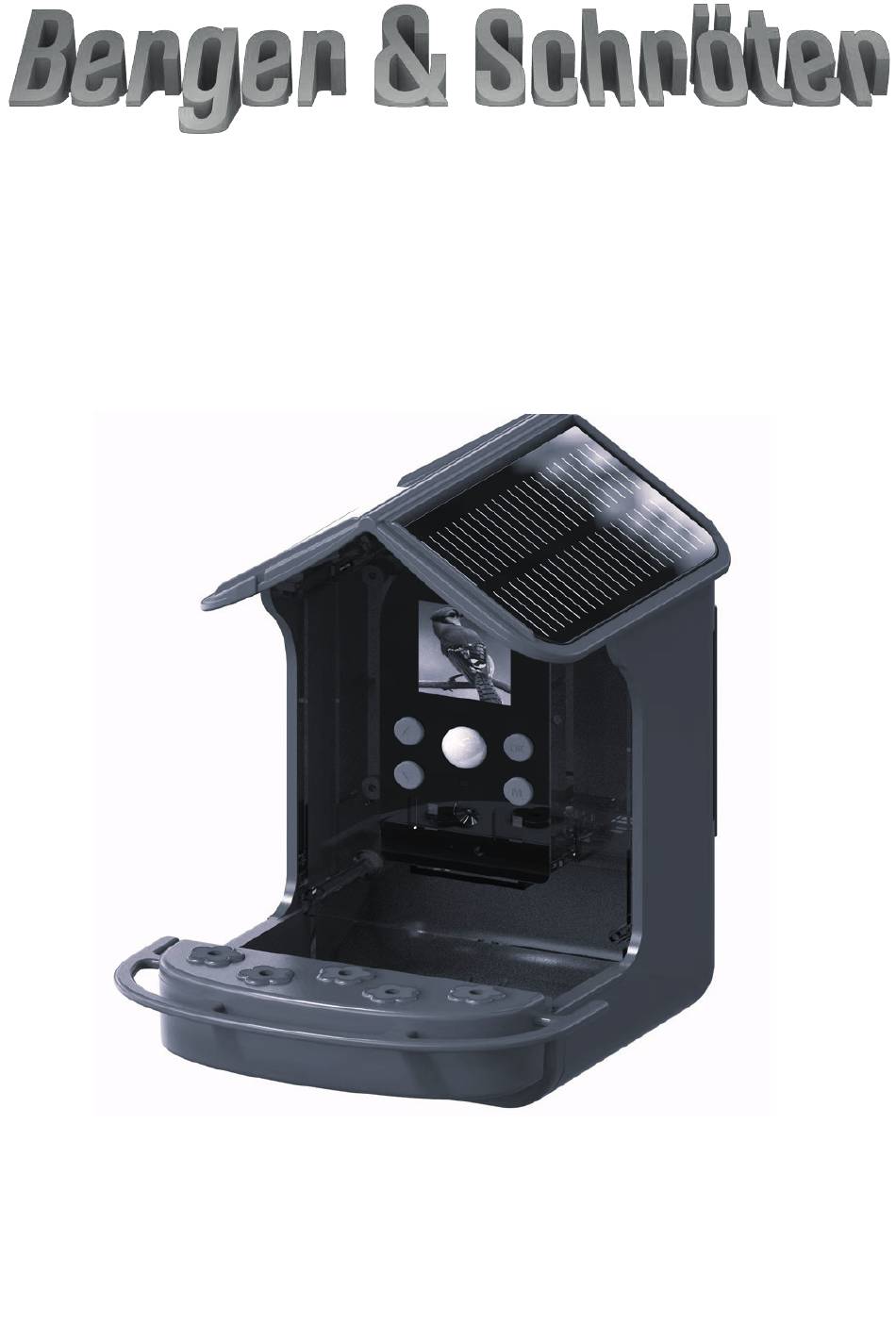

  • Page 1 (D) Bedienungsanleitung Vogel-Futterhaus mit Kamera Art. Nr.: 32416...

  • Page 2: Table Of Contents

    Inhalt (D) Bedienungsanleitung 1. Lieferumfang 2. Technische Daten 3. Produktinformationen 4. Futterhaus Beschreibung 5. Verwendung des Futterhauses 6. Drahtlose Verbindung 7. Befestigung des Futterhauses 8. Futter einfüllen 9. Das Futterhaus aufladen 10. Verbinden mit einem Computer mit eingelegter SD-Karte (GB) User manual 1.

  • Page 3: Lieferumfang

    1. Lieferumfang Kamera-Futterhaus x 1 Gurt x 1 USB Kabel x 1 Wasserbehälter x 1 Halterungsadapter x 1 Halterung x 1 Kolibristation x 1 Bedienungsanleitung x 1...

  • Page 4: Technische Daten

    2. Technische Daten Bildsensor 1,3MP CMOS Sensor Bildgröße 12M/8M/5M/2M/1.3M/0.3M Video-Auflösung FHD (1920*1080 px), HD (1280*720 px), VGA (640*480 px) bei 30 fps, Bilder in 12MP, 8MP,5MP,3MP LED Display 1.44 IPS Speicher TF Karte (max. 128GB) PIR Reichweite Innerhalb von 3m IR Licht 940NM Infrarotlicht Einsatzzeiten...

  • Page 5: Futterhaus Beschreibung

    rung der äußeren Umgebung verursacht, wird er durch Induktion aus- gelöst und nimmt automatisch Bilder oder ein hochauflösendes Video auf. Sie können auch Ihr Handy mit der Vogelfutterstation über die Blue- tooth- und Wifi-Funktionen der Vogelfutterstation verbinden, die Vogel- futterstation mit der App innerhalb einer effektiven Entfernung von 10 Metern steuern und die aufgenommenen Dateien direkt über die App herunterladen.

  • Page 6: Verwendung Des Futterhauses

    1. Lautsprecher 13. Futterbehälter 2. Bildschirm 14. Wasserbehälter 3. OK/Aufnahme 15. Einhängeloch 4. Modus 16. Solarpanele 5. PIR Sensor 17. Schraubenloch der Halterung 6. Status light 18. Gurthalter 7. Rauf 19. Schraubenloch der Halterung 8. Runter 20. SD-Kartenschlitz 9. Infrarotlicht 21.
  • Page 7 Hinweis: Nur wenn die TF-Karte in das Gerät eingesetzt ist, kann das Gerät normal funktionieren. Wenn die TF-Karte nicht eingesetzt ist, kön- nen die entsprechenden Funktionen des Geräts nicht genutzt werden. 5.2 Ein-/Ausschalten Schalten Sie den OFF/ON-Schalter auf ON, um die Zuführung einzuschal- ten, und drücken Sie die Modustaste, um den Bildschirm einzuschalten.
  • Page 8 Kameramodus Wählen Sie das Funktionssymbol und klicken, um den Kameramodus zu aktivieren. Wenn Vögel oder andere Objekte in den PIR-Sensorbereich eindringen, blinkt die Anzeigeleuchte blau und die Kamera nimmt automatisch 1/2/3 Bilder ohne manuelle Bedienung auf. Videomodus Wählen Sie das Funktionssymbol und klicken Sie, um in den Video Aufnahmemodus zu wechseln.
  • Page 9 • Bitte gehen Sie zu „Einstellung“ > „Sequenz“, um 1/2/3 Fotos für die Aufnahme einzustellen. • Bitte gehen Sie zu „Einstellung“ > „Schleifenaufnahme“, um 10s/20s/30s/1m/2m/3m Video für die Videoaufnahme einzu- stellen. Wiedergabe • Rauf/Runter-Tasen drücken, um Dateien anzuzeigen. • OK-Taste drücken, um die Videowiedergabe zu starten/stoppen und drücken Sie die Modus-Taste, um die Videowiedergabe zu be- enden.

  • Page 10: Befestigung Des Futterhauses

    Aufnahmedauer: Drücken Sie die Rauf/Runter-Tasten, um durch das Menü zu navigieren, und drücken Sie, um die gewählte Einstellung zu bestätigen. Hinweis: Wenn Sie 10s/20s/30s/1m/2m/3m einstellen, nimmt die Kamera im Modus „Video“ und „Kamera+Video“ 10s/20s/30s/1m/2m/3m Videos auf. Weitere Einstellungen Drücken Sie die Rauf/Runter-Tasten, um durch das Menü zu navigieren, und drücken Sie, um die gewählte Einstellung zu bestätigen.
  • Page 11 7.2 Verwendung des Halters Die zweite Installationsmethode ist wie folgt: Schritt 1: Auf der Rückseite und der Unterseite des Futterautomaten befinden sich Stativgewindebohrungen. Wählen Sie eine geeignete Montageausrichtung und montieren Sie die Adapterteile an der Halte- rung, dann können Sie sie leicht am Futterautomaten installieren. Schritt 2: Befestigen Sie die Halterung an einem Baumstamm oder einer Stange.

  • Page 12: Futter Einfüllen

    8. Futter einfüllen 8.1 Füttern Schritt 1: Ziehen Sie die Dachklappe von hinten nach vorne, um die Abdeckung des Futterfachs zu öffnen. Schritt 2: Legen Sie das Futter in den Futterlbehälter. Schritt 3: Schieben Sie die Dachklappe wieder nach hinten und schlie- ßen Sie die Abdeckung des Futterbehälters.

  • Page 13: Das Futterhaus Aufladen

    8.4 Futter aufhängen Binden Sie das Futter mit dem Seil zusam- men und befestigen Sie das andere Ende des Seils am Aufhängeloch des Futterhauses. 9. Das Futterhaus aufladen 1. Das Futterhaus ist mit einem Solarpanel ausgestattet, das es konti- nuierlich auflädt. 2.

  • Page 14: (Gb) User Manual

    (GB) User manual Smart Bird Feeder with Camera Art. No. 32416...

  • Page 15: Package Contents

    1. Package Contents 1. Smart bird feeder camera x1 2. Strap x1 3. USB cable x1 4. Water sink x1 5. Handlebar mount adaptor x1 6. Handlebars mount x1 7. Hummingbird feeder x1 8. Instructions x1...

  • Page 16: Specifications

    2. Specifications Image Sensor 1.3MP CMOS sensor Image Size 12M/8M/5M/2M/1.3M/0.3M Video Resolution 1. FHD (1920*1080 px), (1280*720 px), VGA (640*480 px) at 30 fps, images in 12MP, 8MP,5MP,3MP LED Display 1.44 IPS Storage TF Card (max support up to 128GB) PIR Sensing Distance Within 3 meters IR Light...

  • Page 17: Smart Bird Feeder Interface

    record high-definition video. You can also connect your cell phone to the smart bird feeder through the smart bird feeder‘s own Bluetooth and Wifi functions, control the smart bird feeder with the app within an effective distance of 10 meters, and download the captured files directly through the app.

  • Page 18: Using The Smart Bird Feeder

    1. Speaker 13. Food Bin 2. Screen 14. Water Sink 3. OK/Capture 15. Hanging hole 4. Mode 16. Solar Panels 5. PIR Sensor 17. Bracket Screw Hole 6. Status light 18. Strap Place 7. UP 19. Bracket Screw Hole 8. DOWN 20.
  • Page 19 Note: Only when the TF card is inserted into the machine the machine can function normally. If the TF card is not inserted, the corresponding functions of the machine can not be used. 5.2 Power on/off Toggle the OFF/ON Switch to ON to power the feeder on, and press the Mode button to light up the screen.
  • Page 20 Camera Mode Select the function icon, click the button to enter the camera mode. At this point ,the feeder will take photos firstly and then turn off the screen, when birds or other objects enter the PIR sensing area, the in- dicator light will flash blue, the feeder starts shooting.the camera will automatically take 1/2/3 pictures without manual operation.
  • Page 21 • Please goto the setting „Sequence“ to set 1/2/3 photos for photo capturing. • Please go to the setting „Loop recording“ to set 10s/20s/30s/1m/2m/3m video for video recording. Playback • Press UP/DOWN buttons to view files. • Press the OK-button to start/stop playing video and press the mode button to exit video-viewing.

  • Page 22: How To Mount The Smart Bird Feeder

    Note: If you set 10s/20s/30s/1m/2m/3m, the feeder will take 10s/20s/30s/1m/2m/3m videos when it is in „Video” and „Came- ra+Video“ mode. Other Settings: Press the UP or DOWN buttons to navigate the menu and press the OK button to confirm your selected setting configuration. 7.

  • Page 23: How To Put Food

    Step 3: fix the feeder to supporter. Step 4: fix the supporter to a small tree trunk. 8. How to put food 8.1 Putting food Step 1: Pull the roof top door from back to front to open the food com- partment cover.

  • Page 24: Charging The Smart Bird Feeder

    8.2 Pouring water into the sink Step 1: Fasten the slot of the sink down to the trough. Step 2: pour the water into thesink. 8.3 Putting the Hummingbird Nectar Step 1: Fasten the mouth of the hummingbird down to the trough. Step 2: Remove the cap of the hummingbird feeder, put nectar in the hummingbird feeder, and cover the top of the hummingbird feeder.

  • Page 25: Connecting To A Computer With Sd Card Inserted

    10. Connecting to a computer with SD Card inserted To connect the feeder to your computer, open the rubber jack door on the back of the feeder to access the USB port.Insert the type c port of the USB plug into the feeder‘s port,and the USB port into the USB port on your computer.
