Summary of Contents for pro.point 9116708

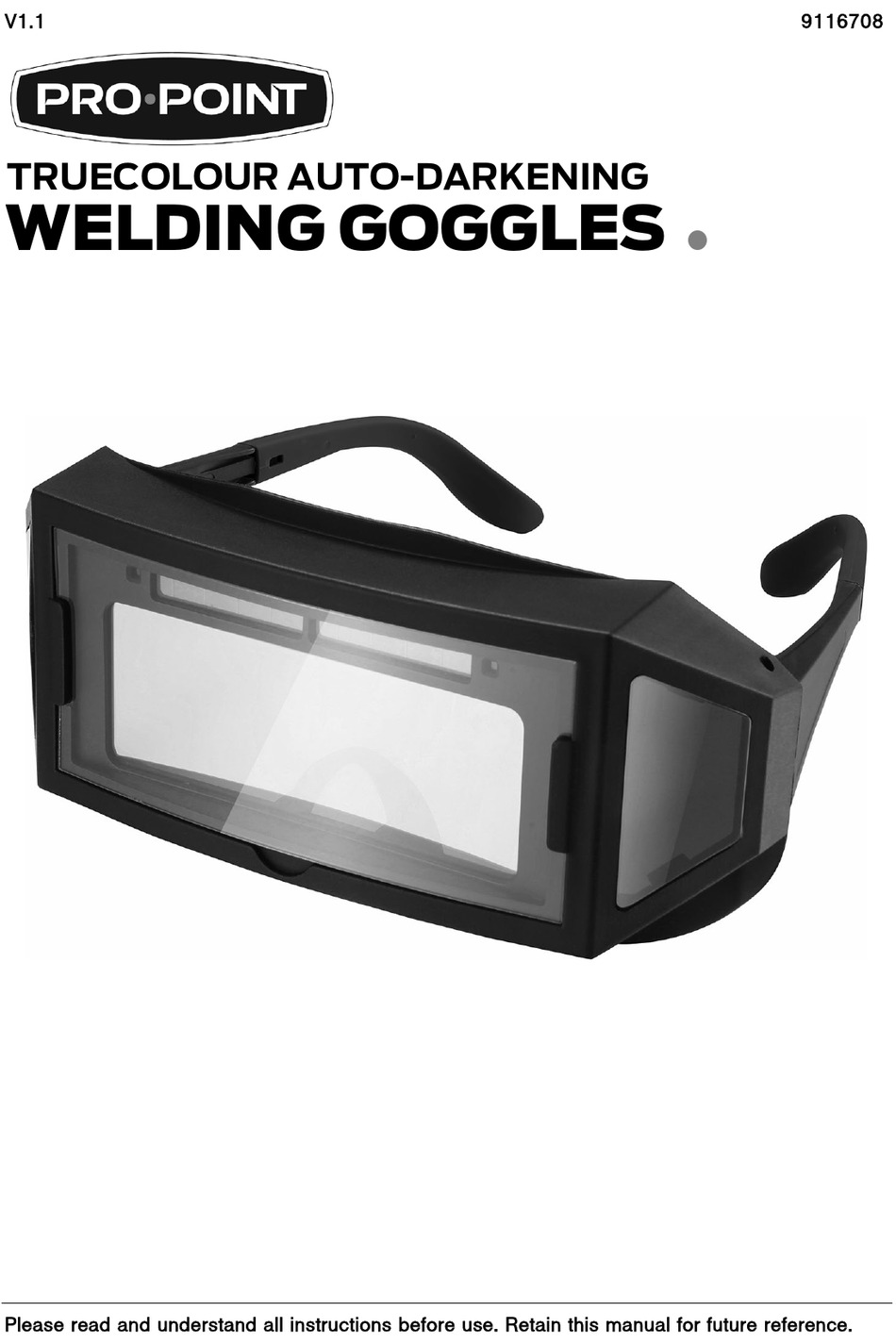

- Page 1 V1.1 9116708 TRUECOLOUR AUTO-DARKENING WELDING GOGGLES Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
9116708 TRUECOLOUR Auto-Darkening Welding Goggles V1.1 SPECIFICATIONS Lens Material ABS/LCS Frame Colour Black Frame Material PA/TPR/PC Lens Type Auto-darkening Lens Colour TRUECOLOUR UV Protection DIN 11 Viewing Area 3.54 x 1.38 in. Reaction Time 1/5,000 seconds Optical Classification 1/1/1/2 Grind Mode... -
Page 3: Work Area
V1.1 TRUECOLOUR Auto-Darkening Welding Goggles 9116708 INTRODUCTION The auto-darkening welding goggles is suitable for the following types of welding: • MMA Welding • MIG/MAG/C0 • TIG DC or AC • MIG/MAG Pulse • TIG Pulse DC or AC • Air Carbon Arc Cutting (CAC-A) -
Page 4: Operation
9116708 TRUECOLOUR Auto-Darkening Welding Goggles V1.1 Replace the protective lenses immediately if broken or scratched. The damage will obscure vision and reduce the filter’s protective performance. The filter will not darken if the battery power is low. Recharge the goggles by leaving it in the sunlight. -
Page 5: Care And Maintenance
V1.1 TRUECOLOUR Auto-Darkening Welding Goggles 9116708 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing When servicing, use only identical replacement parts. -
Page 6: Troubleshooting
9116708 TRUECOLOUR Auto-Darkening Welding Goggles V1.1 TROUBLESHOOTING Contact Princess Auto Ltd. for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. PROBLEM(S) POSSIBLE CAUSE(S) -
Page 7: Parts Breakdown
V1.1 TRUECOLOUR Auto-Darkening Welding Goggles 9116708 PARTS BREAKDOWN PARTS LIST Lower arm DESCRIPTION Front lens cover Cartridge Filter Frame ARC Sensor Left filter 10 Solar panel Right filter 11 UV/IR filter Nose Guard 12 LCD Upper arm 13 Inner cover lens... - Page 8 9116708 TRUECOLOUR Auto-Darkening Welding Goggles V1.1 APPENDIX A For technical questions call 1-800-665-8685...
- Page 9 V1.1 TRUECOLOUR Auto-Darkening Welding Goggles 9116708 Visit www.princessauto.com for more information...
- Page 10 9116708 TRUECOLOUR Auto-Darkening Welding Goggles V1.1 For technical questions call 1-800-665-8685...
- Page 11 V1.1 9116708 LUNETTES DE SOUDEUR À ASSOMBRISSEMENT AUTOMATIQUE TRUECOLOUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 12: Spécifications
9116708 Lunettes de soudeur à assombrissement automatique TRUECOLOUR V1.1 SPÉCIFICATIONS Matériau de lentille ABS/LCS Couleur de monture Noir Matériau de cadre PA/TPR/PC Type de lentille Assombrissement automatique Couleur de lentille TRUECOLOUR Protection UV DIN 11 Zone de visibilité 3,54 x 1,38 po... -
Page 13: Consignes De Sécurité Spécifiques
V1.1 Lunettes de soudeur à assombrissement automatique TRUECOLOUR 9116708 AVIS ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui entraînera des dommages au niveau de l'équipement ou des biens, mais non des blessures corporelles. INTRODUCTION Les lunettes de soudeur à assombrissement automatique sont convient aux types de soudage suivants : •... - Page 14 9116708 Lunettes de soudeur à assombrissement automatique TRUECOLOUR V1.1 On recommande de toujours utiliser le filtre de soudage à assombrissement automatique avec les lentilles interne et externe originales du couvercle. N’ouvrez ni ne trafiquez jamais la cartouche du filtre. Assurez-vous que la lentille de couvercle avant est installée avant de l’utiliser et retirez la pellicule protectrice.
-
Page 15: Soin Et Entretien
V1.1 Lunettes de soudeur à assombrissement automatique TRUECOLOUR 9116708 UTILISATION Le filtre solaire à assombrissement automatique fait appel à des capteurs photoélectriques qui font passer le cristal liquide d'une couleur claire à une couleur foncée dès qu'il capte l'arc de lumière. -
Page 16: Dépannage
9116708 Lunettes de soudeur à assombrissement automatique TRUECOLOUR V1.1 REMPLACEZ LES LENTILLES EXTERNE ET INTERNE Les lentilles interne et externe s'useront, de sorte qu'on devra les remplacer après un certain temps en raison de l'exposition à la chaleur, à la fumée et aux particules libérées pendant le soudage. - Page 17 V1.1 Lunettes de soudeur à assombrissement automatique TRUECOLOUR 9116708 1. Vérifiez si les lentilles 1. Nettoyez les lentilles du Vision faible transparentes du couvercle et la lentille du couvercle et si la filtre électrique. lentille du filtre 2. Retirez la pellicule de électronique présentent...
- Page 18 9116708 Lunettes de soudeur à assombrissement automatique TRUECOLOUR V1.1 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Bras inférieur DESCRIPTION Couvercle de lentille avant Filtre à cartouche Cadre Capteur d'arc Filtre gauche Panneau solaire Filtre droit Filtre UV/IR Protège-nez Bras supérieur Couvercle intérieur de la lentille...
- Page 19 V1.1 Lunettes de soudeur à assombrissement automatique TRUECOLOUR 9116708 ANNEX A Visitez www.princessauto.com pour plus d'informations...
- Page 20 9116708 Lunettes de soudeur à assombrissement automatique TRUECOLOUR V1.1 En cas de questions techniques, appelez le 1-800-665-8685...
