Mission Air ARIES LCD Manual

ARIES LCD
regulator temperatury
www.missionair.pl
WPROWADZENIE
Termostat AIRES LCD to wysokiej jakości termostat o minimalistycznym
designie. Został zaprojektowany do dokładnej kontroli temperatury
powietrza i podłogi dla systemów
podłogowego o maksymalnym obciążeniu 3600W/16A.
Przy pierwszym użyciu należy wejść w ustawienia zaawansowane aby
ustawić moc obciążenia (kod funkcji i działania: 08: 0: 2900~3600W 1:
1800~2900W 2: 0~1800W)
PARAMETRY TECHNICZNE
Napięcie: 120~240V 50/60Hz
Maksymalne obciążenie: 16A
Specyfikacja okablowania: ≤ 2,5 mm²
Pobór mocy w trybie gotowości: < 1W
Klasa: IP 21
Limit ochronny temp. podłogi: 30℃

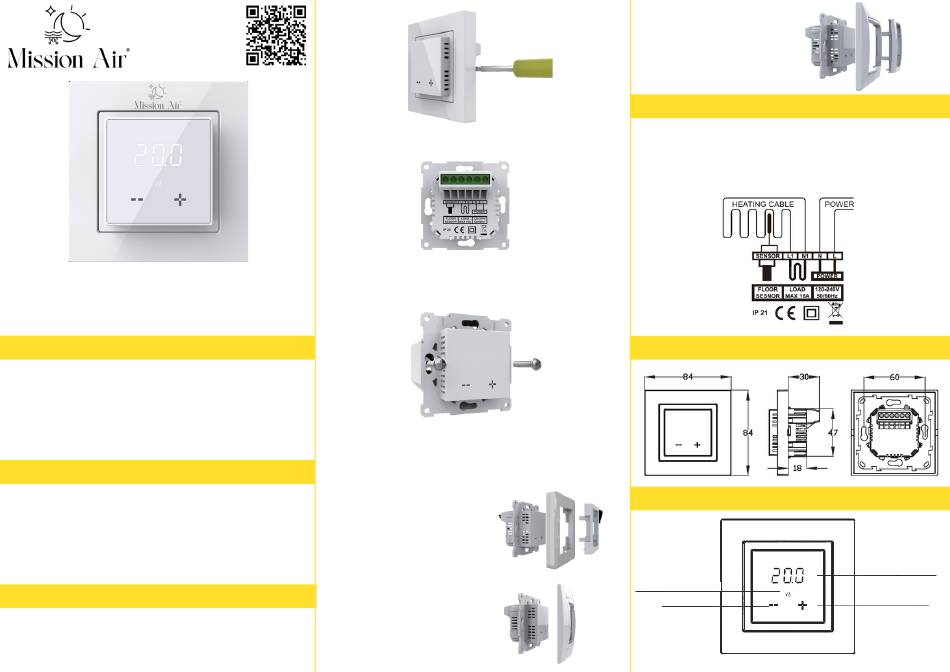

INSTALACJA
Krok 1: Użyj płaskiego śrubokręta, aby oddzielić ramkę i adapter od
termostatu, jak pokazano na rysunku.
Krok 2: Podłącz odpowiedni obwód, jak pokazano na rysunku.
Krok 3: Użyj śrub montażowych, aby zamocować termostat w puszce/
skrzynce montażowej.
elektrycznego ogrzewania
Krok 4: Zainstaluj ramkę i adapter w termostacie.
Jeśli używana
wewnętrznym wymiarze 56x56
mm, należy zainstalować ramkę i
adapter
pokazano na rysunku obok.
W przypadku korzystania z ramki
Schneider
ramkę i adapter do termostatu w
sposób jak pokazano na rysunku
obok.
jest ramka o
do termostatu, jak
Unica zainstalować
Jeśli używana jest seria Legrand
Valena zainstalować ramkę i
adapter do termostatu w sposób jak
pokazano na rysunku obok.
INSTRUKCJA PODŁĄCZENIA
L/N: Podłącz kabel zasilający.
L1/N1:Podłącz system grzewczy.
Sensor: Podłącz czujnik podłogowy.
Sugestia: Należy utrzymywać maksymalne obciążenie na poziomie około
90% z 16A, aby przedłużyć żywotność.
WYMIAR (MM)
SYMBOLE
Symbol grzania
Przycisk minus
Temperatura
Przycisk plus
