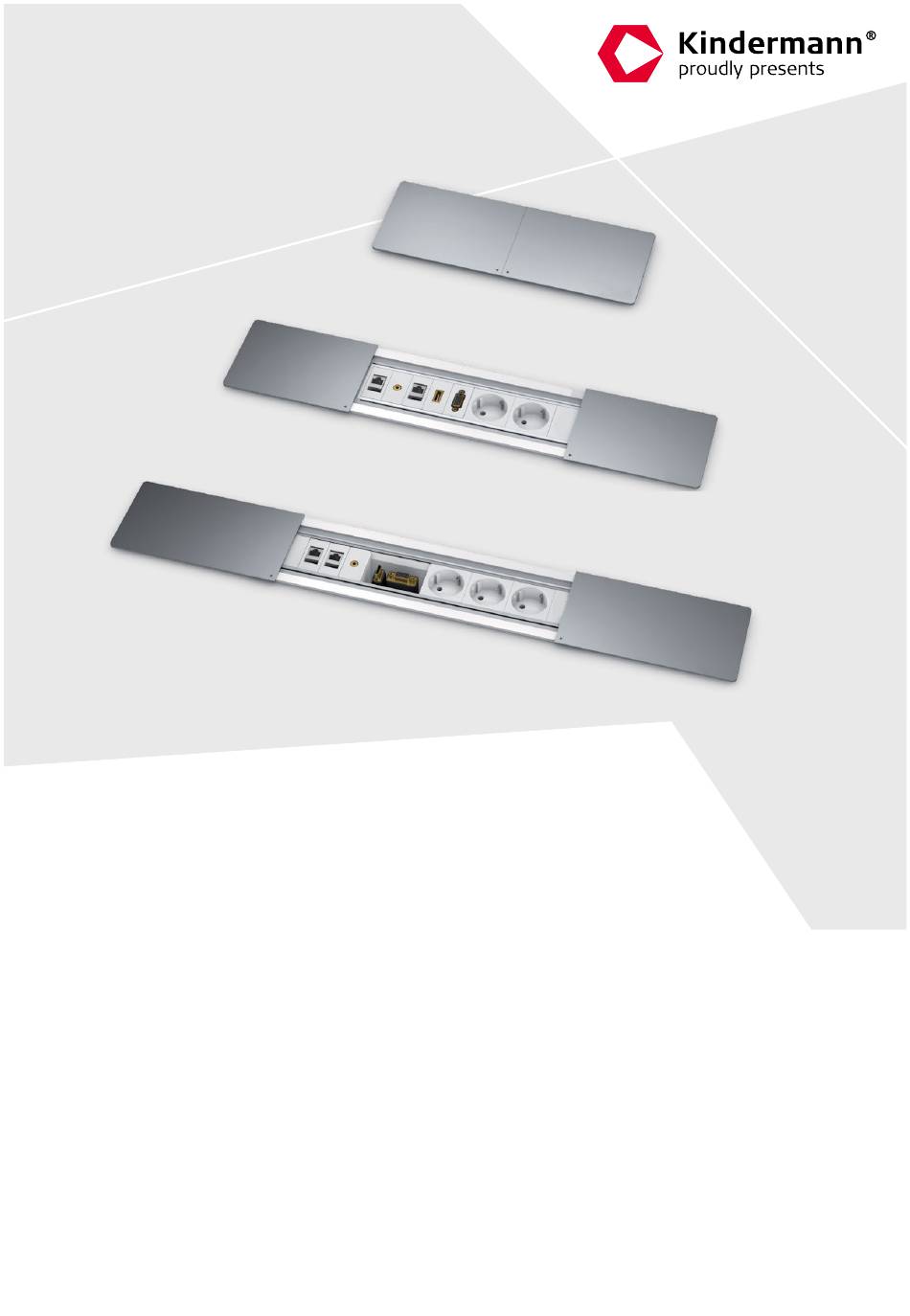

- Page 1 Montageanleitung | Mounting instructions CablePort frame slide Art.-Nr. 7449 000 024 4-fach 7449 000 025 6-fach Ref. No. 7449 000 024 4-fold www.kindermann.com 7449 000 025 6-fold...
- Page 2 M4 x 22 for plate thickness 26 up to 40 mm, 4x cap nut M4. Vorbereitung / Preparation • 4-fach / 4-fold (7449000024) Ausschnitt in Tisch oder Wand / Cut out in desk or wall: 235+1 mm x 60+1 mm Alle Schnittkanten gegen Eindringen von Feuchtigkeit schützen!
- Page 3 Modulträger montieren / Mount module panel Modulträger in den Rahmen einführen, bis Rastnasen des Rahmens in Nuten einrasten. Zur Sicherung der Rastung die 4 Halteklammern mit Nutensteinen und Schrauben montieren. Insert the module panel into the frame until the lugs of the frame snap into the grooves.
- Page 4 Frontfläche des Moduls hinausragen! Note: Do not use modules which sockets or control elements stick out more than 2 mm from the front surface of the module! Kindermann GmbH Mainparkring 3 | D-97246 Eibelstadt | Germany Email: info@kindermann.de Änderungen vorbehalten | Subject to alterations 7449 000 024 / 7449 000 025 | 842 138 | DE/EN | 12.2015...
