Timco Tools Pro+ 102812511 Assembly Instructions Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

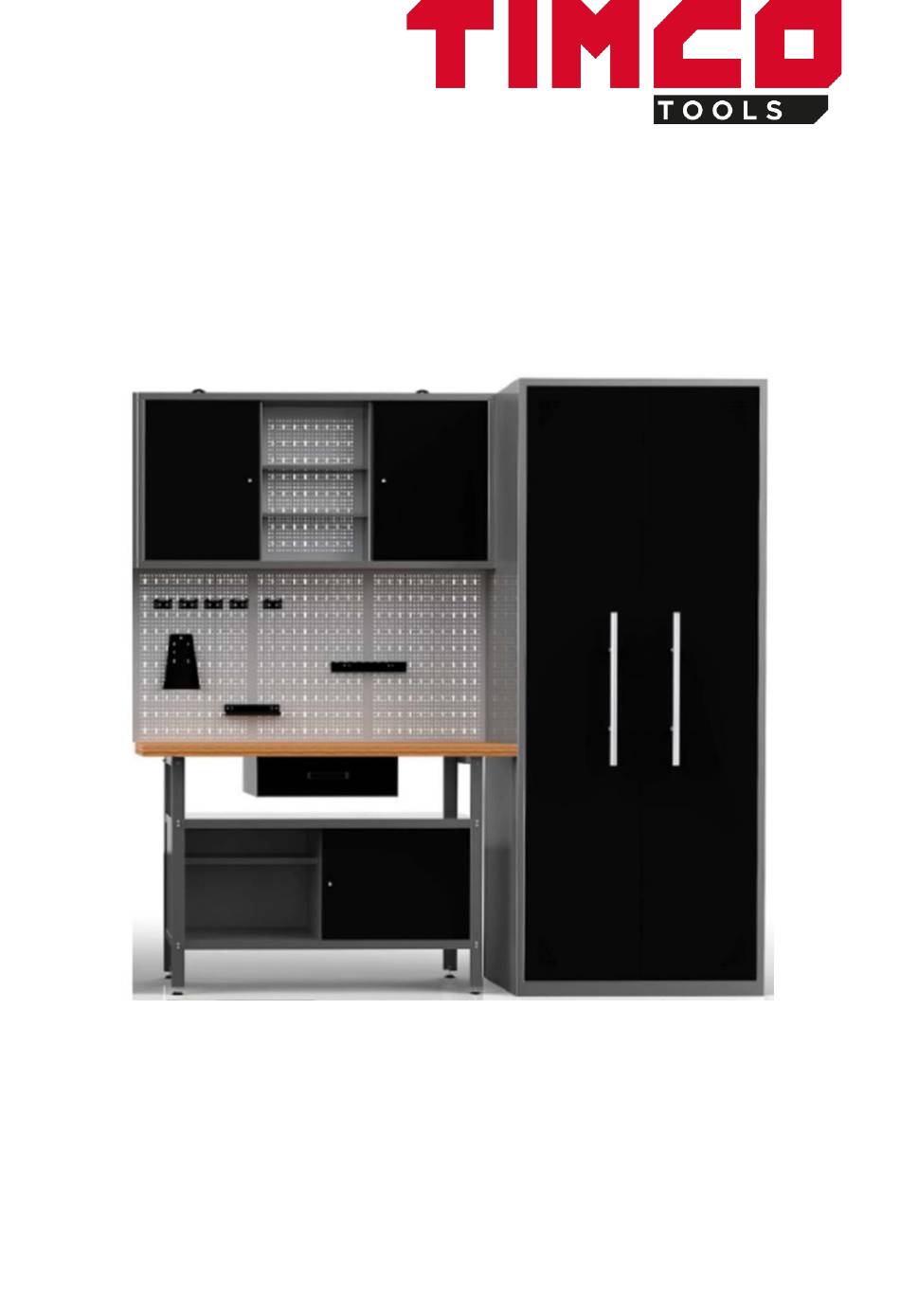

Timco Pro+ työkalukaapisto 210x60x200 cm
Nimike: 102812511 EAN: 6438014332451

Advertisement

loading
Need help?

Need help?

Do you have a question about the Pro+ 102812511 and is the answer not in the manual?

Questions and answers

Related Manuals for Timco Tools Pro+ 102812511

Summary of Contents for Timco Tools Pro+ 102812511

  • Page 1 Timco Pro+ työkalukaapisto 210x60x200 cm Nimike: 102812511 EAN: 6438014332451...
  • Page 2 Timco Pro+ työkalukaapisto 210x60x200cm on hillityn värinen ja erittäin käytännöllinen kokonaisuus kaikkialle missä tarvitaan varastointitilaa, työtilaa ja käytännöllisyyttä. Työkalukaapisto koostuu neljästä erillisestä osasta. Yläkaapista, reikälevyistä, pöytäyhdistelmästä sekä korkeasta kaksiovisesta kaapista. Kokoa ensimmäiseksi kaappi, pöytä ja yläkaapistot ja liitä lopuksi reikälevyjen kanssa yhdeksi kokonaisuudeksi.
  • Page 3 Kaksiovisen metallikaapin asennusohje Koko: 90 x 50 x 205 cm...
  • Page 4 Turvallisuustieto Lue ohjeet huolellisesti ennen käyttöä. Tärkeää - säilytä ne tulevaisuutta varten. Tuote on tarkastettava vaurioiden varalta ennen jokaista käyttöä. Vain suoraan seinään kiinnitykseen. Kaapin tulee olla täysin kosketuksissa seinään ilman rakoa. Vain kotikäyttöön. Ei sovellu raskaille työkaluille. Huomio! Hyllylle laitetut isot tai raskaat koneet tai laitteet voivat aiheuttaa kaapin tippumisen! Työkalukaappi kiinnitetään seinään siihen sopivilla ruuveilla ja tarvikkeilla.
  • Page 6 Käytä M5*6-ruuvia vasemman sivulevyn 01 ja sivulevyn 02 yhdistämiseen, kiinnitä huomiota reikien sijaintiin. Käytä M5*6- M5x6 ruuvia oikean sivulevyn 03 ja sivulevyn 02 yhdistämiseen, kiinnitä huomiota reikien sijaintiin. M5x6...
  • Page 7 Oven karmi 04 työnnetään paikoilleen M5x6...
  • Page 8 M5x6 Liitä pohjalevy 06 ja taustalevy 02 M5*6 ruuveilla. Aseta hyllyt 07 kaapin sisäpuolelle, kiinnikkeillä voit säätää tarkempaa sijaintia...
  • Page 9 Kiinnitä ovet ja kahvat niihin M5x6...
  • Page 10 Size: L90*W50*H205cm...
  • Page 13 M5x6...
  • Page 14 use M5*6 screw to connect the left side board 01 and side board 02, pay attention to the hole. use M5*6 screw to connect the right side board 03 and side board 02, pay attention to the hole. M5x6...
  • Page 15 The door frame 04 is inserted into the groove of the...
  • Page 16 side plate. Notes: hole position use M5*6 screws to connect the roof board 05 and backboard 02. Pay attention to the hole. M5x6...
  • Page 17 M5x6...
  • Page 18 Use M5*6 screw to connect the base board 06 and backboard 02 with screws. Pay attention to the hole position.
  • Page 19 Put the layer plates 07 to the inside, 4 fasteners to be M5x6 Use M5*6 to connect the door 08 and the matched with eacch layer plate side board.
  • Page 20 Then use the screw(from inside door08) to connect the handle 09 and the door 08 .
  • Page 21 Timco Työpöytä yhdellä ovella ja yhdellä laatikolla 120 x 60 x 85 cm...
  • Page 22 Kokoamisohjeet Tärkeää! Säilytä myöhempää tarvetta varten - lue huolellisesti. Turvallisuustieto Lue ohjeet huolellisesti ennen käyttöä. Tärkeää - säilytä ne tulevaisuutta varten. Tuote on tarkastettava vaurioiden varalta ennen jokaista käyttöä. Vain suoraan seinään kiinnitykseen. Kaapin tulee olla täysin kosketuksissa seinään ilman rakoa. Vain kotikäyttöön. Ei sovellu raskaille työkaluille.
  • Page 23 Kokoamisohjeet Tarkista kaikki osat virheiden ja vaurioiden varalta ennen työkalukaapin kokoamista. Mikäli tavarat ovat viallisia, ota meihin välittömästi yhteyttä. Kokoa artikkeli täsmälleen ohjeiden mukaisesti. Suorita jokainen vaihe loppuun ennen kuin jatkat seuraavaan. Valmistukseen liittyvistä syistä johtuen joissakin osissa saattaa esiintyä teräviä reunoja. Käytä oman turvallisuutesi vuoksi sopivia käsineitä...
  • Page 24 Osaluettelo Mitat mm (LxWxD) Määrä Sivulevy 1 470 X 442 X 18 Keskimmäinen sivulevy x 422 x 15 Sivulevy 2 470 x 442 x 18 Pohja / katto 1000 x 476 x 18 L-tuki Takaseinä 996x461xo.6 Jalka 775 x 40 x 40 Jalan kiinnityskehikko 530 x 30 x 28 Kaapin takaseinä...
  • Page 25 Räjäytyskuva M5x8 M5x6 Kaapiston osat Hyllyn o Avaa pakkaus varovasti ilman puukkoa. Poista pehmusteet osien ympäriltä.
  • Page 26 01 - Sivulevy 1, No.02 - Keskimmäinen sivulevy, No.05 - Sivulevy 2, No.04 - Pohja M5x8 Kiinnitä sivulevy 01, keskimmäinen sivulevy 02 ja sivulevy 03 alalevyyn 04 kuudella ruuvilla (M5x8). Huomioi, että pohjalevy asetetaan terävät reunat alaspäin.
  • Page 27 No.05 - L - kiinnike 4 x ruuvi M5x8 Ruuvaa nyt L-levy sivulevyyn 01 ja keskimmäiseen sivulevyyn 02. No.04-ylälevy ruuvi M5x8 Ruuvaa ylälevy 04 kiinni muuhun rakenteeseen. Ruuvaa sitten keskimmäinen sivulevy 02 yhteen ylälevyn kanssa. Huomioi, että ylälevy asetetaan terävät reunat alaspäin.
  • Page 28 No.06- Takaseinä 12x Ruuvilla M5x8 Kiinnitä takalevy 06 muuhun rakenteeseen. 4x nro 07-jalka 14x ruuvi M5x8 Ruuvaa neljä jalkaa rakenteeseen. M5x8...
  • Page 29 No.08 Jalantuki 4x ruuvilla M5x8 Kiinnitä jalkojen liitäntäkehykset jalkoihin työpöydän vasemmalla ja oikealla puolella kahdella ruuvilla, kuten kuvassa. No.09 - Laatikon takaosa Ix No.10 Laatikon pohja...
  • Page 30 Aseta laatikon takaseinä laatikon pohjaan kiinni. Älä ruuvaa näitä kahta osaa yhteen! No.11- molemmat laatikon seinät 4x ruuvilla M5x8 Ruuvaa nyt kaksi laatikon sivua, laatikon takaosa ja laatikon pohja yhteen. Ruuvaa sitten osat yhteen. No.12- Laatikon etupaneeli 4x ruuvilla M5x8...
  • Page 31 M5x8 Ruuvaa laatikon etuosa laatikon sivuille neljällä M5x8 ruuvilla. No.15- Laatikon etupaneeli No.14 – Laatikon kahva ruuveilla 5<16...
  • Page 32 Ruuvaa laatikon pintapaneeli ja laatikon kahva laatikon etuosaan kahdella kierreruuvilla (5x16), kuten kuvassa. Kiristä nyt kaikki muutkin ruuvit. No.15 – Laatikon ripustin No.16 – Laatikon liuku 4x ruuvi M5x8 M5x8 Ruuvaa kukin laatikon ripustin yhteen laatikon liukukappaleeseen. 4 x Screw M 5...
  • Page 33 Ruuvaa laatikon liukukappaleet valmiin laatikon vasemmalle ja oikealle puolelle. Kiristä nyt kaikki laatikon ruuvit uudelleen. Merkitse nyt kiinnityskohdat puisen työtason alapuolelle. Kiinnitä laatikkorakenne puisen työtason alapuolen sisämerkintöihin käyttämällä 6 kierreruuvia (5x16).
  • Page 34 No.17-Melamiinipinnoitteinen puinen työtaso 8x ruuveja 5<16 Ruuvaa työpöydän jalat puisen työtason alapuolelle käyttämällä 8 kierreruuvia (5x16). 4x No.18- Korkeussäädettävät tukijalat...
  • Page 35 Ruuvaa 4 korkeussäädettävää jalasta työpöydän jalkoihin. No.19 - Kulmakiinnike 4x ruuveilla 5<16...
  • Page 36 Ruuvaa molemmat kiinnityskulmat 30 mm:n etäisyydelle puisen työtason takaosan reunoista kahdella kierreruuvilla (5<16). Käännä työpöytä ympäri. No.20- Hylly Aseta hylly sille tarkoitettujen pidikkeiden päälle hitaasti. No.21- Ovi No.22- Oven kahva / lukko...
  • Page 37 form hole to hole Aseta ovi paikoilleen siinä olevien reikien kohdalle ja kiinnitä yksi jousikulma jokaiseen ylä- ja alareikään siten, että jousi on urassa (katso kuva). Kiinnitä lukkosylinteri oven määrättyyn aukkoon. Kiinnitä se kuvan osoittamalla tavalla. Kiinnitä lukko oikein päin, jotta lukitussuunta on oikea. Viimeisenä...
  • Page 38 Timco workbench with 1 door and 1 drawer 120 x 60 x 85 cm Assembly instructions Important! Keep for future reference- read carefully.

  • Page 39: Safety Information

    Safety information Read the instructions carefully before use. Important - Keep them safe for further consultation. The article must be checked for damage before each use. Pay attention to a firm and even underground. Only for domestic use. Not suitable for heavy and rotating tools. Attention! Protruded work pieces may cause overturning! The load capacity can only be guaranteed, if you keep on the maximum height of 85 cm.
  • Page 40 Assembly instructions Please check all parts for incompleteness and damage before assembling the workbench. In case of faulty items please contact us immediately. Assemble the article exactly as shown in the instructions. Complete each step before proceeding with the following one. Due to prodution related reasons there might be sharp edges occurring on some of the parts.
  • Page 41 Bill of Material Parts Dimension in mm (LxWxD) Quantity Side Board 1 470 X 442 X 18 Middle Side Board x 422 x 15 Side Board 2 470 x 442 x 18 Bottom /Top board 1000 x 476 x 18 L-Plate Back Board 996x461xo.6...

  • Page 42: Explosive Drawing

    Explosive Drawing M5x8 M5x6 Tool Cabinet Detail Drawer Detail Carefully open the package without using sharp blades. Remove the padding around the parts.
  • Page 43 IxNo.01-Side Board 1 IxNo.02-Middle Side Board Ix No.05-Side Board 2 Ix No.04-Bottom M5x8 Attach the side board 1, the middle side board and the side board 2 on the bottom board with six screwsets (M5x8). Pay attention that the bottom board is placed with the edges pointing down. No.05 - L - Plate 4x Screw M5x8...
  • Page 44 Now screw the L-Plate onto the side board 1 and middle side board. Ix No.04-Top Board Screw M5x8 Screw the top board onto the construction. Then, screw together the middle side board with the top board. Pay attention that the top board is placed with the edges pointing down. Ix No.06-Back Board 12x Screw M5x8...
  • Page 45 Please screw the back board onto the construction. 4x No.07-Leg 14x Screw M5x8 Screw four legs onto the construction. M5x8...
  • Page 46 No.08 Leg Connection Frame 4x Screw M5x8 Attach the leg connection frames to the legs on the left and on the right side of the workbench with two screws each, as shown in the picture. Ix No.09-Drawer Back Ix No.10 Drawer Bottom...
  • Page 47 Place the drawer back on the drawer bottom. Do not screw these two parts together! No.11 - Drawer Side 4x Screw M5x8 Now screw two drawer sides, the drawer back and the drawer bottom together. Then screwing the parts together. Ix No.12-Drawer Front 4x Screw M5x8...
  • Page 48 M5x8 Screw the drawer front onto the drawer sides by using four screw M5x8. Ix No.15-Drawer Surface Panel Ix No.14-Drawer Handle Tapping screw 5<16...
  • Page 49 Screw the drawer surface panel and the drawer handle onto the drawer front by using two tapping screws(5x16), as shown in the picture. Now tighten all screws. No.15-Drawer Hanger No.16-Drawer Slide 4x Screw M5x8 M5x8 Screw together each drawer hanger with a drawer slide on the rimless side. 4 x Screw M 5...
  • Page 50 Screw the drawer slides on the left and right side of the finished drawer. Now tighten all screws of the drawer again. Now mark the attachment points on the underside of the wooden worktop. Attach the drawer construction at the inner markings on the underside of the wooden worktop by using 6 tapping screws(5x16).
  • Page 51 No.17-Melamine Coated Wooden Worktop 8x Tapping screw 5<16 Screw the legs of workbench on the underside of the wooden worktop by using 8 tapping screws(5x16) . 4x No.18-Height Adjustable Leveler...
  • Page 52 Screw the 4 height adjustable levelers into the legs of workbench. No.19 - Mounting Angle 4x Tapping screw 5<16...
  • Page 53 Screw both mounting angles with a distance of 30 mm from the edges on the backside of the wooden worktop by using two tapping screws (5<16) each. Turn the workbench around. Ix No.20-Clapbord Place the clapboard onto the designated holders slowly. Ix No.21-Door No.22-Door Spindle Ix Lock...
  • Page 54 form hole to hole Bring the door into position at the door splint holes and stick one spring splint into each corresponding hole on top and on bottom into the door with the spring in the door splint slot (see the picture).
  • Page 55 As final step, fully tighten all screws. Attach the workbench to the wall. Before attaching it, make sure that the screw and dowels you choose are convenient for your wall.
  • Page 56 Timco Metallikaappi kahdella ovella 120 cm Tärkeät kokoamisohjeet! Säilytä myöhempää tarvetta varten - lue huolellisesti.
  • Page 57 Turvallisuustieto Lue ohjeet huolellisesti ennen käyttöä. Tärkeää - säilytä ne tulevaisuutta varten. Tuote on tarkastettava vaurioiden varalta ennen jokaista käyttöä. Vain suoraan seinään kiinnitykseen. Kaapin tulee olla täysin kosketuksissa seinään ilman rakoa. Vain kotikäyttöön. Ei sovellu raskaille työkaluille. Huomio! Hyllylle laitetut isot tai raskaat koneet tai laitteet voivat aiheuttaa kaapin tippumisen! Työkalukaappi kiinnitetään seinään siihen sopivilla ruuveilla ja tarvikkeilla.
  • Page 58 Kokoamisohjeet Tarkista kaikki osat virheiden ja vaurioiden varalta ennen työkalukaapin kokoamista. Mikäli tavarat ovat viallisia, ota meihin välittömästi yhteyttä. Kokoa artikkeli täsmälleen ohjeiden mukaisesti. Suorita jokainen vaihe loppuun ennen kuin jatkat seuraavaan. Valmistukseen liittyvistä syistä johtuen joissakin osissa saattaa esiintyä teräviä reunoja. Käytä oman turvallisuutesi vuoksi sopivia käsineitä...
  • Page 59 Osaluettelo Mitat mm (PxKxS) Määrä Sivuseinä 598x198x27 598x182x18 Keskiseinä Takaseinä 596x398x15 Lattia/Katto Hylly Hyllynkannakkeet 90x68x22 Ripustimet seinää varten...
  • Page 60 Räjäytyskuva Avaa pakkaus varovasti ilman puukkoa. Poista pehmusteet osien ympäriltä. No.01-Sivuseinä Keskiseinä 5x No.05-Takaseinä No.04-Pohja ruuvi M5x8...
  • Page 61 Aseta pohjalevy lattialle kuvan mukaisesti. Aseta sivulaudat pystysuoraan vasemmalle ja oikealle puolelle ja kiristä ruuveilla. Aseta ruuvin pää ulkopuolelle ja välilevyt ja mutteri hyllyn sisäpuolelle. Ruuvaa kaksi keskimmäistä seinää alalevyyn kiinni. Kiinnitä nyt takalevy keskimmäisiin seiniin. Huomaa, että takaseinät on asetettu oikein siten, että terävä reuna osoittaa taaksepäin seinää...
  • Page 62 Ruuvaa katto kiinni muuhun rakenteeseen. Seuraavaksi ruuvaa keskimmäiset seinät yhteen katon kanssa. No.05-hyllytaso x 2 No.06-Ripustimet x 2 Kiinnitä neljä koukkua takaseinään ja asenna hyllyt niiden varaan. No.07 - Ovi x 2...
  • Page 63 Asenna ovi ylä- ja alalevyyn ruuveilla, muttereilla ja välilevyillä. Ruuvien päät ulkopuolelle ja mutterit sisäpuolelle. Toinen ovi samalla tavalla. Kiinnitä lukkosylinteri oven määrättyyn aukkoon ja kiinnitä se kuvan mukaisesti. Kiinnitä lukko oikein päin. Vahvista lukon suunta. Toinen ovi samalla tavalla.
  • Page 64 No.08-Kaapinkannattimet x 2 M4 x 12 x 4 Kiinnitä ripustimet takalevyn vasemmalle ja oikealle puolelle kuvan mukaisesti. Viimeisenä vaiheena kiristä kaikki ruuvit loppuun. Kiinnitä työkalukaappi seinään. Ennen kuin ripustat hyllyn, varmista, että valitsemasi ruuvit sopivat seinälle.
  • Page 65 Timco Metal tool cabinet with 2 doors 120 Assembly instructions Important! Keep for future reference-read carefully.
  • Page 66 Safety information Read the instructions carefully before use. Important - keep them safe for further consultation. The article must be checked for damage before each use. Only for direct attachment to the wall. The cabinet must be fully in contact with the wall without any gap. Pay attention to a firm and even underground.
  • Page 67 Assembly instructions Please check all parts for incompleteness and damage before assembling the tool cabinet. In case of faulty items please contact us immediately. Assemble the article exactly as shown in the instructions. Complete each step before proceeding with the following one. Due to prodution related reasons there might be sharp edges occurring on some of the parts.
  • Page 68 Bill of Material Dimension in mm Parts Quantity (LxWxD) Side Board 598x198x27 598x182x18 Middle Side Board Back Board 596x398x15 Bottom /Top Board Clapboard Supporting Frames Door 90x68x22 Hanger...
  • Page 69 Explosive Drawing M5x8 Metal Tool Cabinet Detail with 2 Doors Carefully open the package without using sharp blades. Remove the padding around the parts.
  • Page 70 No.01-Side Board Nom-Middle Side Board 5x No.05-Back Board No.04-Bottom Board Screw M5x8 Place the bottom board on the floor. Place the side boards vertically on the left and right sides and tighten them with screws. Put the screw head on the outside and the shims and nut on the inside.
  • Page 71 Screw the top board on the construction. Screw together the middle side walls with the top board. No.05 - Clapboard 4 x No. 06 - Supporting Frames Attach the 4 supporting frames on the back board. Put the clapboards onto them. 2 x No.07- Door 4x Hinge screw M5x50 Lock...
  • Page 72 Mount the door to the top and bottom board by using screws, nuts and shims. The screw heads are placed outside and the nuts are inside. Attach the lock cylinder inside the designated opening of the door. Affix it as shown in the picture.
  • Page 73 Attach the hangers to the left and right side of the back board as shown in the picture. Finish As final step, fully tighten all screws. Attach the tool cabinet to the wall. Before attaching it, make sure that the screws you choose are convenient for your wall. Suomi Trading Oy Areenakatu 7, 37570 Lempäälä...
