Summary of Contents for BRINGER 8712757481873
-
Page 2: Section 1: Functions And Specifications

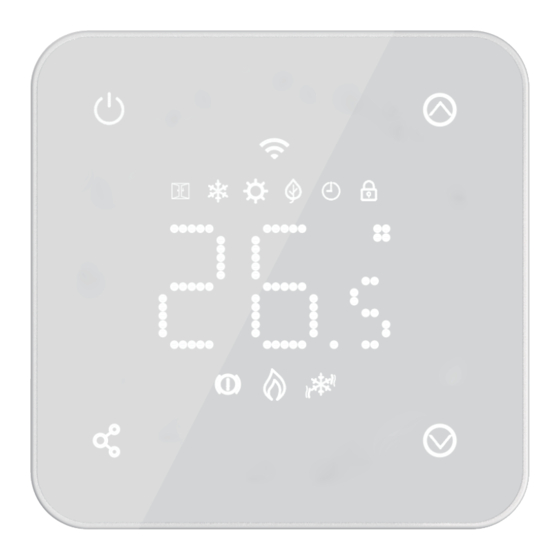

INSTRUCTION MANUAL This is a smart room thermostat. It works by sensing the air temperature, switching on the hea�ng when the air temperature falls below the thermostat se�ng, and switching it off once this set temperature has been reached. It allows users to select different temperatures in your home at different �mes of the day to meet par�cular user’s needs and preferences from app. - Page 3 1.3 Technical data β=3950 R25 ℃=10 KΩ Power Supply 230 V, 50/60 Hz Backlight White ±0.5 ℃ Max Load 16 A Sensor Set Point Range 5~35℃ Accuracy (step control by +0.5℃) Ambient 0~50℃ Protec�on Class IP30 Rela�ve Humidity 85% Housing ABS to UL94-5 fire retardant plas�c - 2 -...
-
Page 4: Section 2: Connecting And Installing The Thermostat
SECTION 2: CONNECTING AND INSTALLING THE THERMOSTAT For use and programming of the thermostat, please refer to the instruc�ons enclosed with the thermostat. Connec�on must be carried out by a recognised installer in accordance with the relevant regula�ons. Always switch off the electricity in the meter cupboard before installing or removing the thermostat. -
Page 5: Section 3: Wi-Fi Connection
2.2 Installing the thermostat The thermostat is designed to be flush mounted and requires a back box of 35 mm (minimum depth) to be sunk into the wall prior to installa�on. Step 1: Using a small screwdriver, slightly loosen the screw from the bo�om face of the thermostat. - Page 6 3.1 Bluetooth Connec�on Method 1. Enable the Bluetooth func�on on your phone. 2. Add the device by pressing the “+” bu�on at the top right corner. 3. Long press the bu�on on the thermostat to enter Wi-Fi connec�on mode, then press bu�on , the Wi-Fi icon will flash.
- Page 7 Notes: if the device is connected and stays online, when you want to create a new connec�on, please remove the device from the app. 3.3 Mode select Short press bu�on to choose Comfort Mode Eco mode , and PRG mode Weekly programmable se�ng (change from APP only) Default Se�ng: Period...
- Page 8 ON: 5 ℃ ~15℃ 5 ℃ Frost Protec�on Temp. OFF: -- -8 ℃ ~8 ℃ External Sensor Temp. Offset 20 ℃ ~80 ℃ 32 ℃ Floor Temp. Display Read Only 0 ℃ ~3℃ 0 ℃ Floor Temp (Overheat) Limit Switching Differen�al Child Lock 0: Unlock 1: Lock...
- Page 9 Notes: Feature 06, 07, 08 will display only when feature 04 select both air and floor sensor. Op�onal feature explained Feature 01 This feature used to calibrate the air sensor temperature when need. Feature 02/03 Temperature Max.& Min. Limit: this func�on allows you to limit the use of the up and down temperature arrow keys.
-
Page 10: Section 4: Disposal
Feature 12 This func�on allows you to save energy. When you enable the Open Window Detec�on func�on, the system will automa�cally stop hea�ng when it detects a sudden drop of room temperature (2 °C in 15 minutes as default). This is normally caused when a window or door is opened without turning off... - Page 11 Product reference Included with ar�cle: 596 Bringer infrared floor hea�ng Basic set 5 m2 8712757481873 596 Bringer infrared floor hea�ng Basic set 10 m2 8712757481880 596 Bringer infrared floor hea�ng Basic set 20 m2...
- Page 12 GEBRAUCHSANWEISUNG Dies ist ein intelligenter Raumthermostat. Er misst die die Lu�temperatur, schaltet die Heizung ein, wenn die Lu�temperatur unter die Thermostateinstellung fällt, und aus, sobald diese eingestellte Temperatur erreicht ist. Über die App legst du so verschiedene Temperaturen in deinem Haus zu verschiedenen Tageszeiten fest, um deinen jeweiligen Bedürfnissen und Vorlieben gerecht zu werden.
- Page 13 1.3 Technische Daten Stromversorgung 230 V, 50/60 Hz Hintergrund- β=3950 R25 ℃= 10 KΩ Beleuchtun Weiß 5 ~ 35 ℃ ±0,5 ℃ (Inkrementsteuerung Maximale Last 16 A Sensor +0,5 ℃) Sollwertbereich Genauigkeit Umgebungsbedingungen 0 ~ 50 ℃ Schutzklasse IP30 Rela�ve Lu�feuch�gkeit 85 % Gehäuse ABS nach UL94-5 Feuerhemmender Kunststoff...
- Page 14 ABSCHNITT 2: ANSCHLIESSEN UND INSTALLIEREN DES THERMOSTATS Beachte bi�e die dem Thermostat beiliegende Anleitung für Anweisungen zur Verwendung und Programmierung. Der Anschluss muss von einem anerkannten Installateur in Übereins�mmung mit den einschlägigen Vorschri�en durchgeführt werden. Schalte immer den Strom im Zählerschrank ab, bevor du den Thermostat ein- oder ausbaust.
- Page 15 2.2 Installieren des Thermostats Der Thermostat ist für die Unterputzmontage vorgesehen und erfordert eine Dose von 35 mm (Mindes�efe), die vor der Installa�on in die Wand eingelassen werden muss. Schri� 1: Löse die Schraube an der Unterseite des Thermostats ein wenig mit einem kleinen Schraubendreher.
- Page 16 3.1 Bluetooth-Verbindungsmethode 1. Ak�viere die Bluetooth-Funk�on deines Telefons. 2. Fügen Sie ein Gerät hinzu, indem Sie auf die Schal�läche „+“ in der oberen rechten Ecke klicken. 3. Drücke lange auf die Taste am Thermostat , um den WLAN-Verbindungsmodus zu ak�vieren, und drücke dann auf , das WLAN-Symbol wird blinken.
- Page 17 Hinweise: Wenn das Gerät verbunden ist und online bleibt, musst du, wenn du eine neue Verbindung herstellen willst, das Gerät aus der App en�ernen. 3.3 Modus wählen Drücke kurz die Taste , um den Komfortmodus , Eco-Modus und den PRG-Modus auszuwählen.
- Page 18 EIN: 5 ℃ ~15℃ 5 ℃ Frostschutztemperatur AUS: -- -8 ℃ ~8 ℃ Externer Temperatursensor Versatz 20 ℃ ~80 ℃ 32 ℃ Bodentemp. Display Nur lesen Grenzwert Bodentemperatur (Überhitzung) 0 ℃ ~3℃ 0 ℃ Schaltdifferenz Kindersicherung 0: Freischalten 1: Sperren OWD-Funk�on 0: AUS 1: EIN...
- Page 19 Anpassung der Mindesthelligkeit der 0 ~ 100 % LED-Hintergrundbeleuchtung im Standby-Modus So�ware-Nr. Hinweise: Die Funk�onen 06, 07 und 08 werden nur angezeigt, wenn die Funk�on 04 sowohl den Lu�- als auch den Bodensensor auswählt. Op�onale Funk�on erklärt Funk�on 01 Diese Funk�on dient dazu, die Temperatur des Lu�sensors bei Bedarf zu kalibrieren.
- Page 20 Funk�on 08 Begrenzung der Bodentemperatur (Überhitzung): Diese Funk�on ist verfügbar, wenn Merkmal 04 auf 02 eingestellt ist. Du kannst eine Bodenbegrenzungstemperatur zwischen 10-35 °C einstellen (32 °C ist die Standardeinstellung). Wenn sich der Thermostat im Überhitzungsmodus befindet, wird auf dem Bildschirm das folgende Symbol angezeigt: „ “.
- Page 21 Funk�on 13 Die Einstellungszeit zur Erkennung des Absinkens der Raumtemperatur liegt zwischen 2-15 Minuten (15 Minuten ist die Standardeinstellung). Funk�on 14 Der Temperaturrückgang während des Erfassungszeitraums. Einstellung zwischen 2-4 °C (2 °C ist die Standardeinstellung). Funk�on 15 Auswahl des OWD-Modus-Ende. Einstellung zwischen 10~60 min (30 min ist die Standardeinstellung).
- Page 22 Produktreferenz Im Lieferumfang des Ar�kels enthalten: 5963 Bringer-Infrarot-Fußbodenheizung Basis-Set 5 m² 8712757481873 5963 Bringer-Infrarot-Fußbodenheizung Basis-Set 10 m² 8712757481880 5963 Bringer-Infrarot-Fußbodenheizung Basis-Set 20 m² 8712757481897 Made in: China - 43 -...
- Page 23 Bringer Schmiedeweg 4 45731 Waltrop Germany...
