Summary of Contents for SIMON URMET nea 14101

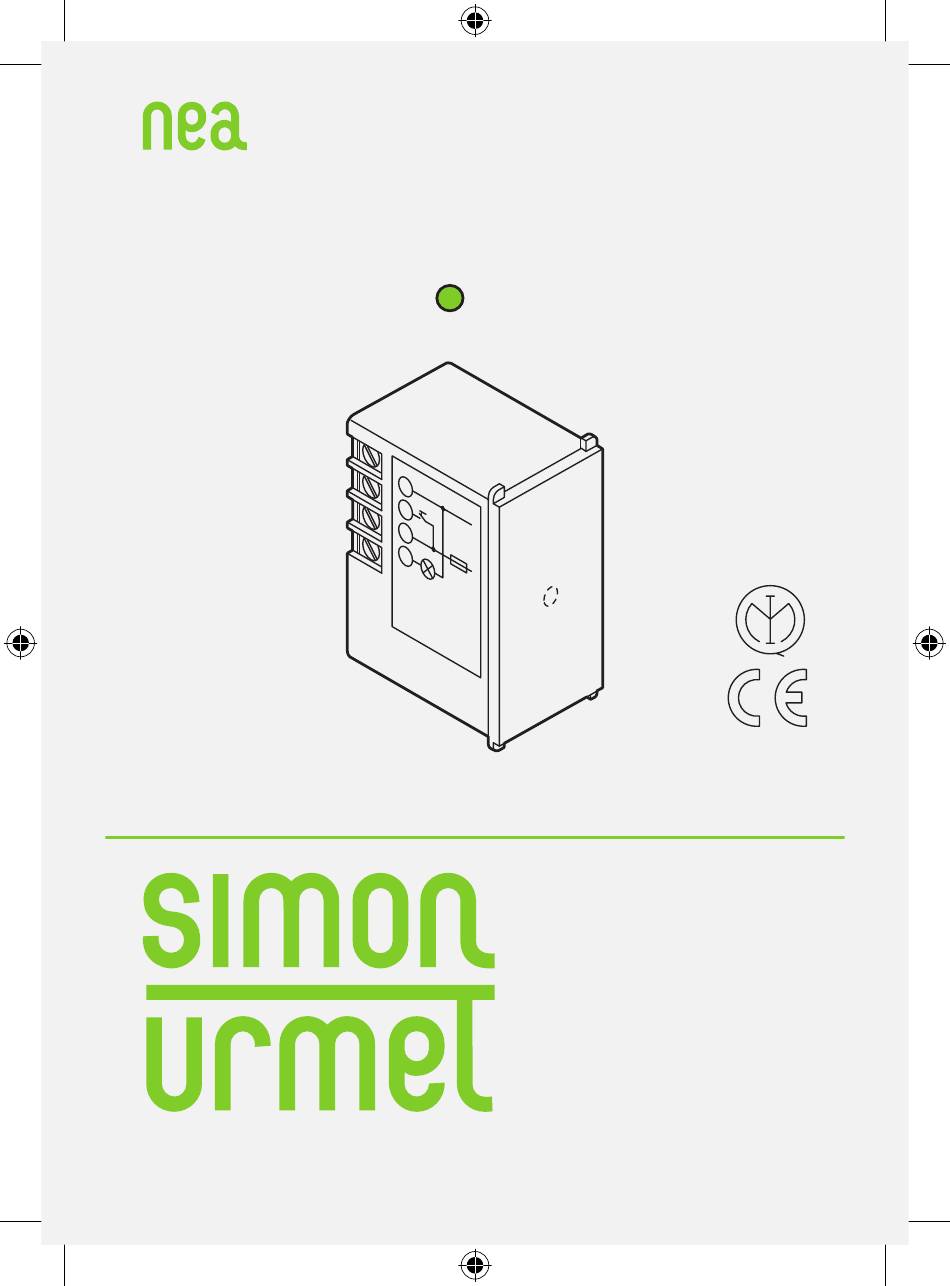

- Page 1 Interruttore elettronico a sfioramento Electronic touch switch 14101 SIMON URMET 10154 Torino (Italy) Via Bologna 152 Tel. +39 011 24 00 000 Fax. +39 011 24 00 249 info@simonurmet.com www.simonurmet.com DS14101-001C LBT9053...
- Page 2 Descrizione Il dispositivo è un comando elettronico con relè di uscita per il controllo di carichi civili, provvisto di 1 sensore a sfioramento e segnalazione luminosa integrata a mezzo di un led azzurro. Il dispositivo possiede due modalità di funzionamento: monostabile o bistabile. è...
- Page 3 Funzionamento Monostabile (simulazione pulsante NO) • Il relè di uscita sarà attivo (contatto chiuso) per tutto il periodo di tempo che si manterrà un dito premuto nella zona limitrofa (superiore o inferiore) alla segnalazione luminosa (led azzurro); • il relè di uscita sarà disattivato (contatto aperto) non appena si allontanerà il dito dalla superficie del dispositivo;...
- Page 4 Funzionamento in caso di mancanza di alimentazione (Black out) Il dispositivo elettronico è provvisto di memoria. Pertanto, in caso di mancanza di alimentazione (black out) il dispositivo ritornerà nello stato di funzionamento precedente l’interruzione di alimentazione. Pulizia placca Per consentire una confortevole pulizia della placca in vetro è necessario selezionare la modalità...
- Page 5 stand-by permane per 15 secondi. I dispositivi ritornano automaticamente al funzionamento normale allo scadere dei 15 secondi. Premere 7 sec. Fig. 3 NOTA! Pulire la placca esclusivamente con un panno umido preventivamente imbevuto con una soluzione d’acqua e sapone neutro. Non utilizzare prodotti chimici, abrasivi, solventi, ammoniaca o alcool per evitare di danneggiare l’intero dispositivo.
- Page 6 Collegamenti Comando da 1 punto Fusibile tipo T 6,3AH / 250V~ = Neutro µ 6AX 250V~ = Ingresso per controllo da 2 o più punti = Fase 14101 = Carico...
- Page 7 Comando da più punti Fusibile tipo T 6,3 AH / 250V~ µ 6AX 250V~ 14101 14108 = Neutro = Ingresso per controllo da 2 o più punti = Fase = Carico 14108 Po = Uscita esterna per controllo da 2 o più punti...
-
Page 8: Caratteristiche Tecniche
Note di installazione Per la corretta installazione occorre attenersi alle seguenti regole: • Non superare la potenza nominale del dispositivo (6AX); • Non sottoporre il dispositivo ad esposizione diretta di fonti di calore; • Associare il dispositivo alla relativa placca (14013.XX, 14023.X, 14033.XX, 14044.XX);... -
Page 9: Corretto Smaltimento Del Prodotto
Corretto smaltimento del prodotto (Rifiuti elettrici ed elettronici) Il marchio riportato sul prodotto e sulla documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per evitare eventuali danni all’ambiente o alla salute causati dall’inopportuno smaltimento dei rifiuti, si invita l’utente a separare il prodotto da altri tipi di rifiuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. - Page 10 Description The device is a touch sensor electronic switch with built in relay output for load control. A blue led indicator allows to locate the device in the dark. The device has two operating modes: mono or bistable mode. It’s possible to choose the operating methods by selecting dip-switch N1, (see Pic.1).
- Page 11 Monostable switch (push button NO) • The output relay will be turned on (contact closed) as long as a finger is kept on the adjacent area (upper or lower) to the visual signal (blue led). • The output relay will be turn off (contact opened) as soon as a finger is moved away from the sensor area of the device.
- Page 12 on the device for at least 7 seconds (see Pic. 2). Stand-by mode activation is confirmed by the blue led blinking. Device will stay on stand-by mode for 15 seconds. After the above time lapse the device automatically returns to normal operation.
-
Page 13: Led-Off Function
Led-off function To enable/disable the led-off function the user has to press&hold the sensor (both sensors for dimmer and shutter) and count to 4 second then release the sensor button. (Pic.4) For acknowledgement, the led flashes 3 times, and after 1 minute will turn off completely .The LED will relight up only after pressing a contact. - Page 14 Load control from 2 or more points Fuse type T 6.3 AH / 250V~ µ 6AX 250V~ 14101 14108 = Neutral = Remote Input (230V) = Phase Input = Switched Phase (Output) 14108 Po = Remote Output (230V)
-
Page 15: Data Specifications
Installation hints For a proper installation simply comply with the following hints: • Do not exceed the rated current of the device (6 amps); • Do not expose the device to external heat; • Match the device with a proper glass cover plate (14013.XX, 14023.X, 14033.XX, 14044.XX);... -
Page 16: Correct Disposal Of This Product
Correct disposal of this product (Waste Electrical & Electronic Equipment) This marking on the product, accessories or literature indicates that the product should not be disposed of with other household waste. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources.
