Summary of Contents for Radius cool touch regendoucheset

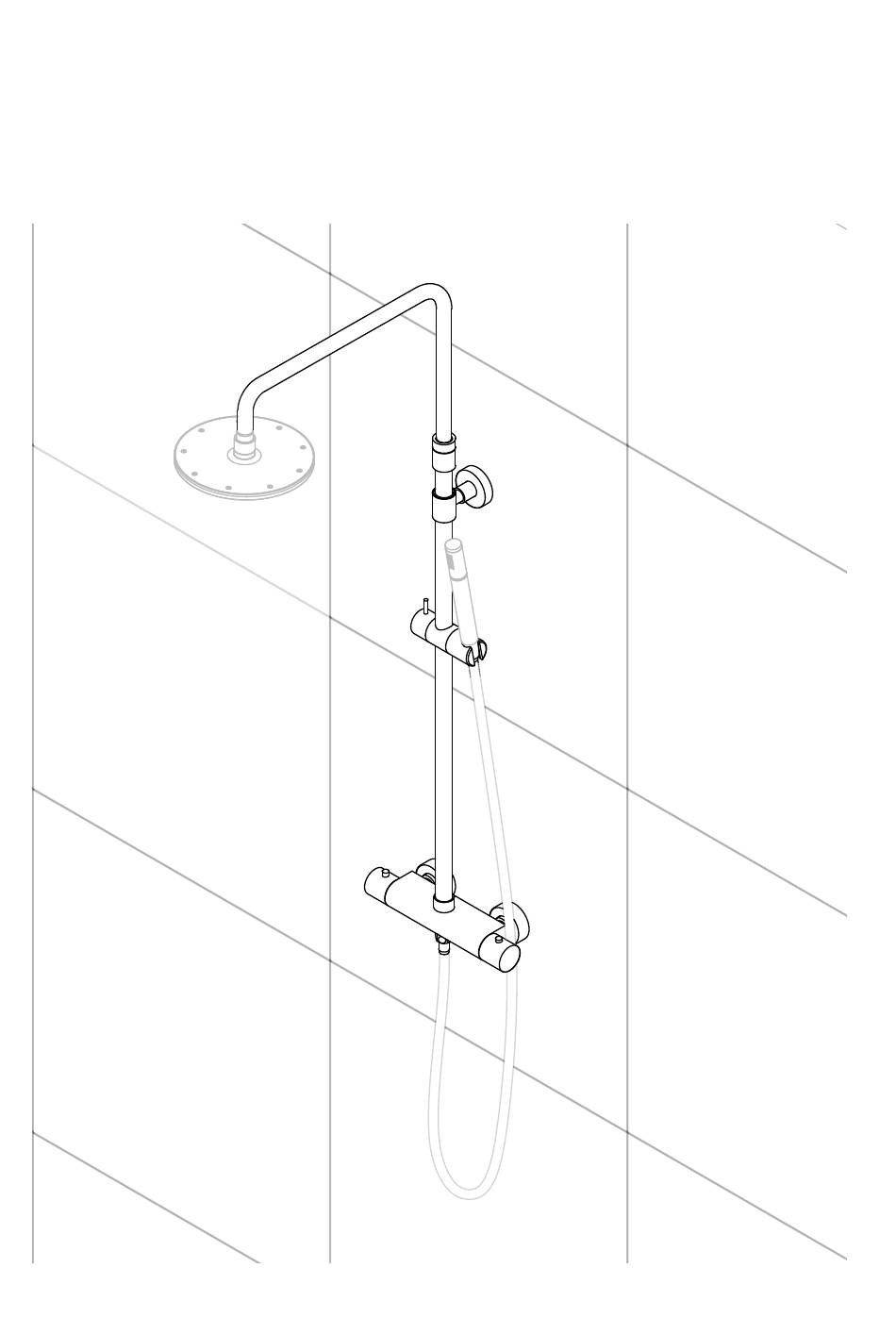

- Page 1 RADIUS cool touch regendoucheset RADIUS cool touch rainshower set Lezen voor montage | Read before assembly...
- Page 2 Installatiehandleiding Installation manual Aanbevolen gereedschap | Recommended tools Boormachine Steenboor Waterpas Rolmaat Potlood Kruiskopschroe- Kitspuit Kunststof 6 mm vendraaier hamer EN: Drill EN: Masonry drill EN: Leveler EN: Tape measure EN: Pencil EN: Phillips EN: Caulking gun EN: Plastic hammer bit 6mm screwdriver Engelse sleutel...
- Page 3 Let op Leidingen volgens de onderstaande norm grondig doorspoelen. Kraan vervolgens conform de handleiding installeren en controleren. Maximale werkdruk: 1 MPa Aanbevolen stromingsdruk: 0,1 - 0,5 MPa Testdruk: 1,5 MPa Maximale warmwatertemperatuur: 80 °C Aanbevolen warmwatertemperatuur: 60 °C 1 MPa = 10 bar = 147 PSI Controleer voorafgaand aan de installatie de volgende punten: Aansprakelijkheid uitsluitend bij montage door een erkend installateur.
- Page 4 Zet de watertoevoer uit. Plak teflon om het uiteinde van de S-koppelingen. Turn off the water supply. Stick teflon around the end of the S-couplings. This is the part that goes into the wall. Draai de S-koppelingen in de Controleer of de hartafstand Zorg ervoor dat de muur.
- Page 5 Bevestig de kraan op de muur door de koppelingen voorzichtig om en om een slag te draaien, totdat deze niet meer lekken. Attach the valve to the wall by carefully turning the couplings one turn at a time until they no longer leak. Tape het gereedschap in om krassen op de kraan te voorkomen of door een doek tussen de kraan en het gereedschap te houden.
- Page 6 Markeer de boorgaten voor de Verwijder de douchestang. 1 10 muurbevestiging. Remove the shower rod. Mark the drill holes for wall mountingset. Dek de kraan eerst af met een doek. Boor Plaats de pluggen in de boorgaten. daarna de gaten op de gemarkeerde posities in Place the wall plugs in the drilled holes.
- Page 7 Schuif de afstandhouder van de Plaats de bijgeleverde rubber ring op de 1 15 1 16 douchestang in de wandaansluiting op de bovenste aansluiting van de kraan. muur. Place the rubber washer provided on the upper connection of the valve. Slide the spacer of the shower bar into the wall connection.
- Page 8 Monteer de bovenste douchestang in de onderste stang en positioneer deze op de gewenste hoogte. 1 20 Fit the upper shower rail into the lower rail and position it at the desired height. De bovenkant van de douchestang tot het hart van de kraan is in te stellen van 911 mm tot 1211 mm.
- Page 9 Zet de watertoevoer aan. Test of er water uit de regendouche en 1 26 handdouche komt. Turn on the water supply. Test if water comes out of the rain shower and hand shower.
-
Page 10: Thermostat Set-Up
Instellen thermostaat Thermostat set-up Aanbevolen gereedschap | Recommended tools Thermometer Naald Inbussleutel EN: Temperature EN: Needle EN: Allen key gauge... - Page 11 Stel de thermostaat in op 38 °C en controleer Verwijder de cover aan de onderzijde van of het water dezelfde temperatuur heeft. de thermostaatknop en draai de inbus los. Indien deze afwijkt stelt u de temperatuur in. Remove the cover on the underside of the thermostat knob and unscrew the socket.
- Page 12 Plaats de thermostaatknop terug. Draai de inbus vast en plaats de Replace the thermostat knob. hendelcover terug. Tighten the socket and replace the lever cover.
