Summary of Contents for Gutta 7500703

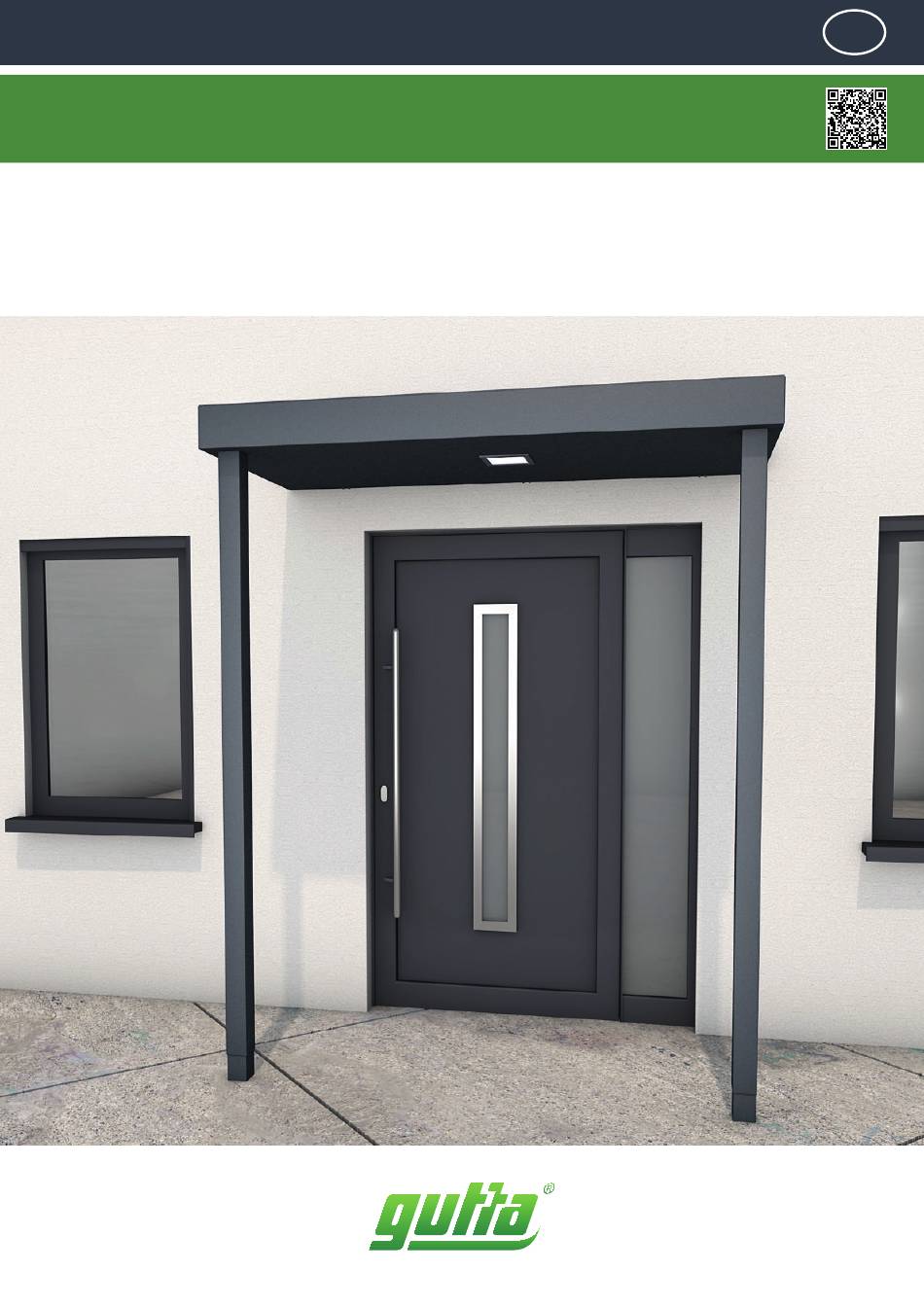

- Page 1 Montážní návod Guttavordach BS Plus se sloupky Art.-Nr.: 7500703 - 7500772...
-
Page 2: Recommandations Importantes
Important Recommandations Důležité pokyny! Reccommendations! importantes ! • Před montáží si prosím pozorně přečtěte mon- • Prior to assembly please study the assembly in - • Avant le montage, veuillez lire attentivement les tážní návod a zkontrolujte výrobek, zda nedošlo structions in detail and check the consignment for instructions de montage et vérifier que le produit k poškození... - Page 3 Nr. | No. | Množství | Pieces | Piéces Popis | Designation | Désignation BS plus 160 BS plus 200 Hmoždinka Ø 12 mm Plugs Ø 12 mm | Cheville Ø 12 mm Podložka Washers | Laveuse Šroub 10 x 80 mm Screw 10 x 80 mm | Vis 10 x 80 mm Vrut 4,8 x 35 mm Metal srew 4,8 x 35 mm | Vis à...
- Page 4 Montážní rozměry BS 160 / 200 | Screw size BS 160 / 200 | Taille de vis BS 160 / 200 BS 160 = 1310 mm / BS 200 = 1710 mm 60 mm BS 200 = 825 mm Spád -> levý...
- Page 5 Montáž BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Montáž horních montážních držáků na stříšku Mounting the upper mounting brackets on the canopy BS 160 1x BS 160 7x BS 200 1x BS 200 7x Montage des supports de fixation supérieurs sur la verrière 58 mm...
- Page 6 Montáž BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Vyjměte panel LED a protáhněte napájecí kabel krytem. Disconnect the LED panel and pull the power cable through the canopy. Débranchez le panneau DEL et tirez le câble d‘alimentation à travers la verrière. Kotvení...
- Page 7 Montáž BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Kotvení zespodu / Fastening from below / Fixation par le bas BS 160 4x Předvrtejte otvory vrtákem 3,5 mm/ Pre-drill the holes with a BS 200 6x 3.5mm drill bit / Pré-percer les trous avec une mèche de 3,5 mm Vložte šrouby podle obrázku / Insert the screws as indicated / Insert rer les vis comme indi...
- Page 8 Montáž BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Montáž sloupku se svodem / Mounting post with drainage / Poteau de montage avec drainage Kyvadlo Pendulum Pendule Pomocí kyvadla nastavte spodní upevňovací bod pro montážní držák. Poté přišroubujte montážní...
- Page 9 Montáž BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Položte sloupek, který jste právě složili, na horní montážní držák a přišroubujte jej. Place the post, which has just been assembled, on the upper mounting bracket and screw it together.
- Page 10 Montáž BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Pomocí kyvadla nastavte spodní upevňovací bod pro montážní držák. Poté přišroubujte montážní držáky k podlaze. Adjust the lower fixing point for the mounting bracket using a pendulum. Then screw the fixing bracket to the floor.
- Page 11 Montáž BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Silikon silicone joint joint silicone Naneste housenku silikonu mezi fasádou, boční stěnou a stříškou. Place a silicone joint between wall, sidewall and canopy. Appliquez un joint de silicone entre le mur, la paroi latérale et l‘avant-toit.
- Page 12 Přehled sortimentu Dutinkové desky Vlnité desky Vchodové stříšky Hliníkové pergoly Twinwall sheets Profile plates Canopies Terrace roofs Polykarbonátové panely Polystyrolové desky Bitumenové desky Nopové fólie Polystyrene sheets Corrugated bitumen sheets Dimpled Membrane Twinwall panels Zatravňovací tvárnice Plexisklo Zahradní produkty Plates for crafts Lawn grids Garden products ...
