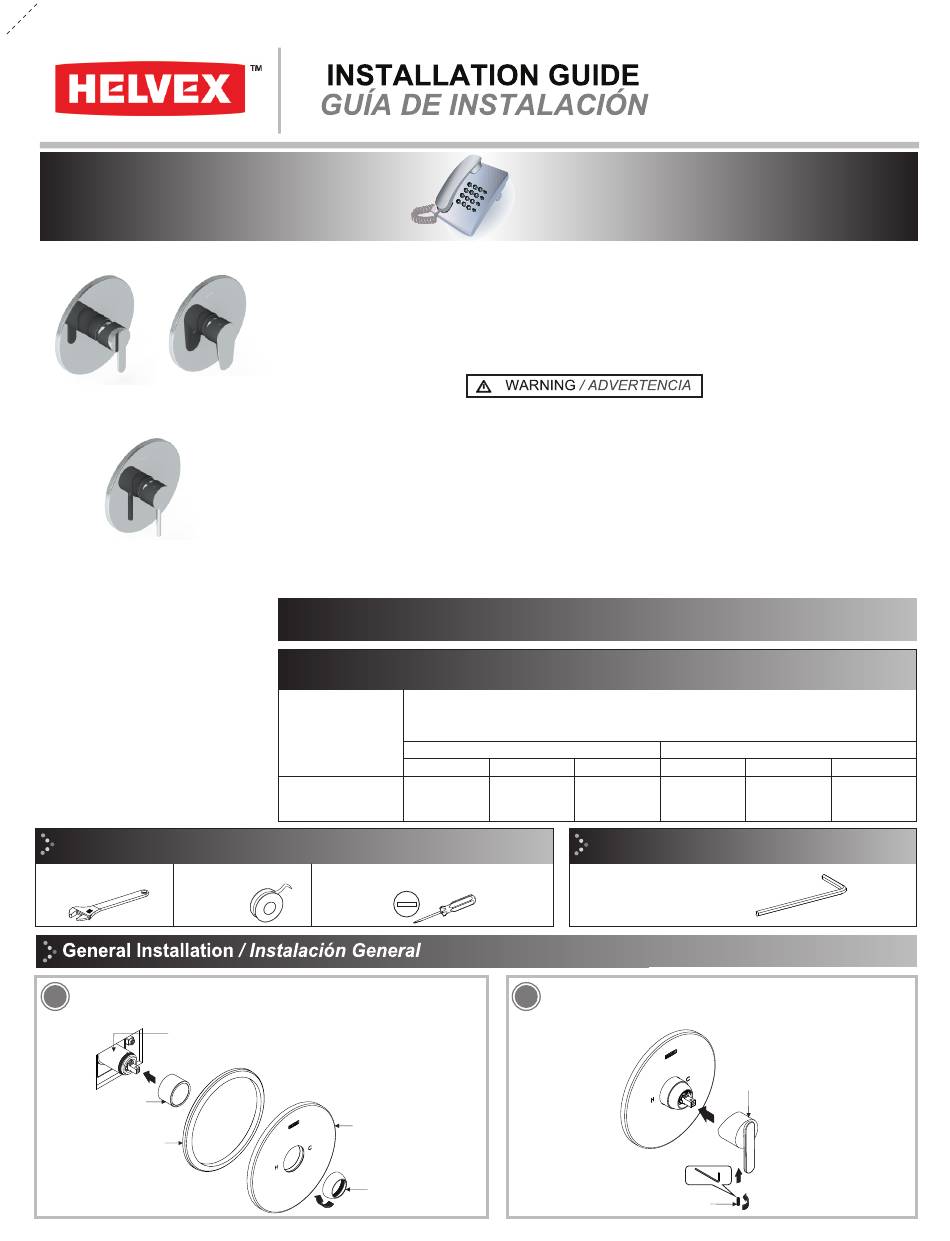

Helvex EXPLORA HSTREX Installation

Technical Support and Service
Asesoría y Servicio Técnico
technicalservice@helvexusa.com.mx
technicalservice@helvexusa.com.mx
HSTREX HSTRCE
HSTRSP
Recommended Tools and Materials /
Herramientas y Materiales Recomendados
adjustable wrench plumber´s tape
perico
Insert the sleeve, the gasket and escutcheon plate in the valve. Screw the
1
cartridge cap. / Inserte la camisa, el empaque y el plato chapetón en la
válvula. Enrosque el chapetón esférico.
install with the *HPBV valve model
instalar con la *válvula modelo HPBV
sleeve
camisa
gasket
empaque
* PRODUCT NOT INCLUDED
* PRODUCTO NO INCLUIDO
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product's functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex's
commitment to quality, innovation and the environment.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your local
building codes. The product's illustration may vary in appearance to the actual product as result of the
continuous improvement process it is subject to.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
This product can expose you to chemicals including lead, which is known to the State of California to cause
cancer. For more information go to www.P65Warnings.ca.gov.
químicas, incluido el plomo, que es conocido por el estado de California como causante de cáncer. Para
obtener más información, visite www.P65Warnings.ca.gov.
This Installation Guide Applies to the Product in any Finishing
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
Model / Modelo
HSTREX
HSTRCE
HSTRSP
slotted screwdriver
teflón destornillador plano
escutcheon plate
plato chapetón
cartridge cap
chapetón esférico
Original Spare Parts
Refacciones Originales
Installation Requirements
Requerimientos de Instalación
For the correct functioning of these products, the recommended water pressures are:
Para el correcto funcionamiento de estos productos, se recomiendan las siguientes presiones:
Minimum / Mínima
kg/cm²
PSI
1,40 20
Hardware Included in the Product /
Artículos Incluidos en el Producto
Insert the handle and screw the set screw with the allen wrench
2
(included) to fix.
llave allen (incluida) para fijar.
1-05-2202-1
EXPLORA
CENTURY
SPACIO
Plato y Maneral de Ducha para
Válvula de Balanceo de Presión
contact@helvexusa.com
/ Este producto puede exponerlo a sustancias
Maximum
kg/cm²
kPa
137,89 8,78 125
5/64" allen wrench
llave allen 5/64"
/ Inserte el maneral y enrosque el opresor con la
handle
maneral
set screw
opresor
HSTREX
HSTRCE
HSTRSP

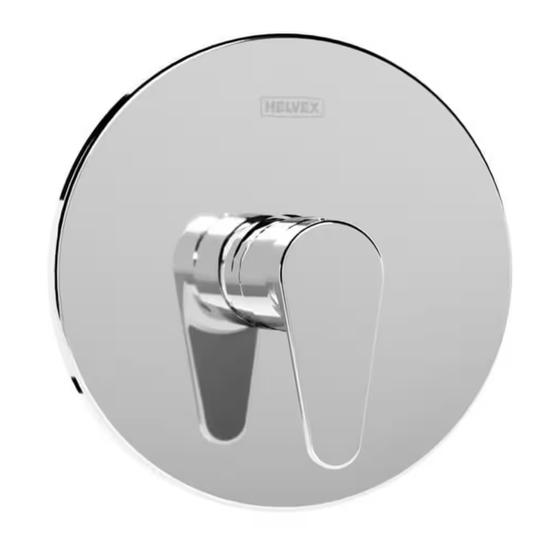

PB Shower TRIM
Toll Free
(855) 267 2498
/ Máxima
PSI kPa
861,84
