Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Mischpultes gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
•
Das Mischpult führt Signale verschiedener Tonquellen zusammen.
•
Getrennte Klangregler für alle Kanäle inklusive separater Umschalter.
•
Eingänge und Ausgänge über Cinchstecker.
•
Das Mischpult hat Vorhör-, Talkover-, Crossfader- Funktion.
•
Das Gerät besitzt vor Überlastung geschützte Schaltkreise.
Sicherheitshinweise
•
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen.
•
Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
•
Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
•
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Bedienungsanleitung

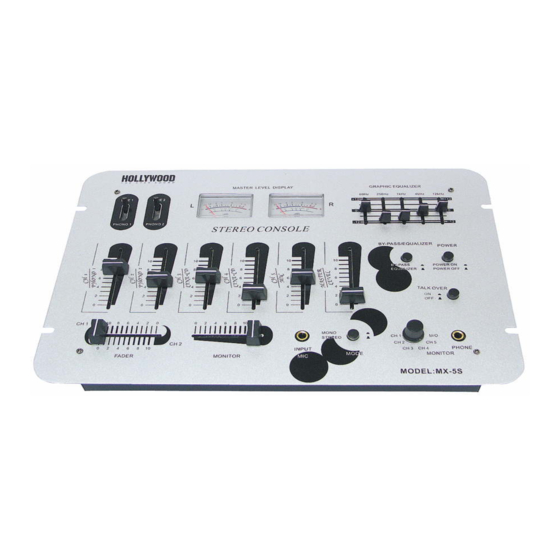

Mischpult HOLLYWOOD "MX-5S"
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Gewicht: 3.5 kg
Maße (H*B*T): 380*220*50 mm
Betrieb: AC 230 V ~ 50 Hz
Kanäle: 5
Frequenzgang: 20 – 20000 Hz
Eingangsimpedanz: Line In/CD 47 kΩ;
Mikrofon 2 kΩ
Ausgangsimpedanz: Kopfhörer 32 Ω
Klangregelung: -10~-60 dB
Signal/Rausch-Verhältnis (S/N): < 80 dB
Talkover: 12 dB
Klirrfaktor: < 0.01%
Farbcode: 022 = silber; 021 = schwarz
877-021/-022
Advertisement
Related Manuals for Hollywood MX-5S
Summary of Contents for Hollywood MX-5S
- Page 1 877-021/-022 Bedienungsanleitung Mischpult HOLLYWOOD “MX-5S” Technische Daten: Einführung Geehrter Kunde, Gewicht: 3.5 kg wir möchten Ihnen zum Erwerb Ihres Maße (H*B*T): 380*220*50 mm neuen Mischpultes gratulieren! Betrieb: AC 230 V ~ 50 Hz Kanäle: 5 Mit dieser Wahl haben Sie sich für ein Produkt Frequenzgang: 20 –...
- Page 2 877-021/-022 Vorderseite: 1. PHONO1/LINE1: Umsteller auf PHONO1 oder LINE1 als Signalquelle von Kanal 1. 2. CHANNEL1-6: Regulierung der Stärke des Eingangssignals von Kanal 1 bis 6. 3. CROSSFADER: Schieber zum stufenlosen Überblenden von einem zum anderen zugeordneten Kanal. 4. MONITOR: Lautstärkenregulierung des Kopfhörers. 5.
-
Page 3: Installation
877-021/-022 Rückseite: 1. AC INPUT: Anschluss für das Stromkabel. 2. FUSE: Sicherung T250mA / 250 V 3. MASTER: Ausgang zum Verstärker des Hauptsoundsystems. 4. REC: Ausgang zu einem Aufzeichnungsgerät, um die Ausgabe des MASTER mitzuschneiden. 5. LINE/CD (CH4): Analoger Cinchanschluss LINE/CD für einen CD-Spieler auf Kanal 4. 6. -
Page 4: Technical Specifications
877-021/-022 Reference Manual Mixer HOLLYWOOD „MX-5S“ Technical Specifications: Preface Weight: 3.5 kg Measurement (H*W*D): 380*220*50 mm Dear Customer, Operation: AC 230 V ~ 50 Hz we like to congratulate you on the Channels: 5 purchase of your new mixer! Frequency Response: 20 – 20000 Hz Input Impedance: Line In/CD 47 kΩ;... - Page 5 877-021/-022 Front: 1. PHONO1/LINE1: Toggle to PHONO1 or LINE1 as signal source of Channel 1. 2. CHANNEL1-6: Separate volume controls of channel 1 to 6. 3. CROSSFADER: Slide for step less cross-fading from one to another assigned channel. 4. MONITOR: Volume control of the headphone. 5.
- Page 6 877-021/-022 Rear: 1. AC INPUT: Connector for the power supply cable. 2. FUSE: A fuse T250mA / 250 V 3. MASTER: Output to an amplifier of the main sound system. 4. REC: Output to a recording device to record your mix from MASTER. 5.
