Hugo Müller GS 4 0 KNX Series Instruction Manual

BEDIENUNGSANLEITUNG LUFTGÜTESENSOREN GS 4x.x0 KNX
SICHERHEIT UND GRUNDLAGEN
Technische Daten
Anschlussspannung:
Busstrom:
Bussystem:
Sensorik:
Manuelle Bedienung (GS 41.x0 knx): Manuelle Änderung der Solltemperatur
CO -Konzentration:
2
Messbereich rel. Luftfeuchtigkeit:
Messbereich Temperatur:
Messbereich Luftdruck:
Zulässige Umgebungstemperatur:
GS 40.x0 knx
Gehäuse:
Einbau:
Anschlussart:
Schutzart:
Schutzklasse:
Störquellen
Die Messergebnisse des Gerätes
können durch äußerliche Einflüsse
negativ beeinflusst werden.
GS 41.x0 knx Mögliche Störquellen sind:
■ Zugluft und Luftbewegung: z.B.
durch Fenstern, Türen,
Konvektion, Heizung oder
Personen.
■ Erwärmung oder Abkühlung: z.B.
Sonnenbestrahlung oder der
Montage an einer Außenwand.
■ Wärmequellen: In direkter Nähe
zu elektrischen Verbrauchern, z.B.
Dimmer
MONTAGE
Montage
Vor Montage- und Installationsarbeiten Spannung freischalten und
Spannungsfreiheit prüfen!
Beachten Sie unbedingt die weiteren, oben aufgeführten Sicherheitshinweise!
 Das Gerät ist für die Montage auf einer Unterputzdose oder für die
Wandmontage geeignet
 Bitte achten Sie darauf, dass kein Staub in das Gerät gelangt
 Nach Inbetriebnahme benötigt das Gerät ca. 5 Minuten bis zur ersten korrekten
Messung.

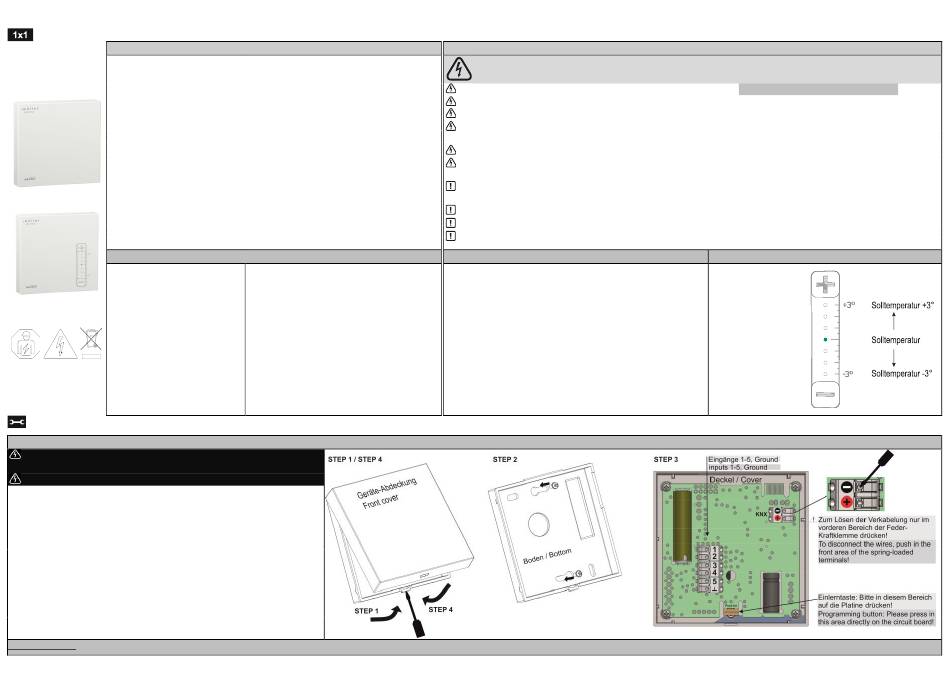

STEP 1: Öffnen Sie das Gehäuse an der Unterseite durch Eindrücken der Lasche
mittels Schraubendreher und nehmen die Geräte-Abdeckung ab.
STEP 2: Verschrauben Sie die Geräte-Rückwand mit einer
Unterputzdose bzw. direkt auf die Wand (siehe Montage-Hinweis)
STEP 3: Nach Verkabelung drücken Sie die „Lern-Taste", um das Gerät in Betrieb
zu nehmen (dies ist auch zu einem späteren Zeitpunkt möglich)
STEP 4: Setzen Sie die Geräte-Abdeckung nach der Montage wieder auf!
Montage-Hinweis: Beim Schließen der Geräte-Abdeckung nach erfolgtem Anschluss darauf achten, dass keine Leitungen eingeklemmt oder gequetscht werden. Die Verwendung einer Unterput zdose wird für eine einfachere Leitungsführung empfohlen.
Über KNX-Busspannung
< 10 mA
KNX
CO , relative Luftfeuchtigkeit, Temperatur, Luftdruck
2
±3° (Schrittweite 0,5°)
390–10.000 ppm
0–100%
0–50°C
absoluter Luftdruck
0°...+50°C
selbstverlöschendes Thermoplast
Wandmontage
Push-in Klemme
IP 20 nach DIN EN 60529
III bei bestimmungsgemäßer Montage
■ Erschütterungen oder Schläge, denen das Gerät
ausgesetzt wird oder wurde.
■ Verschmutzung durch Farbe, Tapetenkleister,
Staub, etc.: z.B. bei Renovierungsarbeiten
■ Organische Lösemittel oder deren Dämpfe: z.B.
Reinigungsmittel.
■ Weichmacher aus Aufklebern und Verpackungen:
z. B. Luftpolsterfolie oder Styropor
HUGO MÜLLER GMBH & CO KG, STURMBÜHLSTR. 145-149, 78054 VS-SCHWENNINGEN
Sicherheitshinweise / Bestimmungsgemäße Verwendung
WARNUNG! ES BESTEHT GEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG ODER BRANDGEFAHR!
!!!Einbau, Anschluss und Montage dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden!!!
Nur an die auf dem Gerät angegebene Spannung und Frequenz anschließen! [KNX-Busspannung (Nennspannung 29V)]
Bei Eingriffen oder Änderungen am Gerät erlischt die Garantie!
Das Gerät ist so zu installieren, dass auch außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
Installation und Anschluss dürfen nur entsprechend den nationalen Bau - und Elektrovorschriften / Sicherheitsbestimmungen
durchgeführt werden!
Beschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!
Beachten Sie die Vorschriften und Hinweise aus dem Handbuch „Haus- und Gebäudesystemtechnik" des ZVEI/ZVEH. Dies gilt
insbesondere für die fachgerechte Verlegung der Busleitungen und die Inbetriebnahme des KNX Gerätes .
Das Gerät ist zur Verwendung für folgende Aufgaben vorgesehen: Überwachung der Luftgüte in der Gebäudesystemtechnik (Schule,
Büro, Hotel, Tagungsstätte etc.), Datenübertragung und Regelung per Bus-System.
Das Gerät ist für den Betrieb gemäß den aufgeführten technischen Daten geeignet.
Das Gerät ist ausschließlich zum Einsatz in trockenen Räumen geeignet.
Das Gerät ist nicht geeignet für sicherheitsrelevante Aufgabe n, wie z.B. Fluchttüren, Brandschutzeinrichtungen, Gärkeller etc.
Bestimmungswidrige Verwendung / Entsorgung
Das Gerät ist nicht für eigenmächtige bauliche Veränderungen,
Reparaturen und sicherheitsrelevante Aufgaben vorge sehen.
Das Gerät ist nicht für den Einsatz im Außenbereich und in
Nasszellen vorgesehen.
Das Gerät ist nicht für sicherheitsrelevante Aufgaben geeignet. Die
Steuerung des Gerätes dient alleine zur Überwachung
und Regelung der Luftqualität.
Die bestimmungswidrige Verwendung des Gerätes kann zu Sach-
und Personenschäden führen.
Das Gerät ist umweltgerecht und entsprechend den
Elektrovorschriften zu entsorgen.
Anwendung des GS 41.x0 knx
Solltemperatur manuell
veränderbar per Touch-
Bedienfeld
(Einstellbereich ±3°;
Schrittweite 0,5°).
Anzeige über LEDs.
BA GS4xx0knx Hardware HM;DE,GB -23769- 2019.02V06
