STS NanoAmp-BT Owner's Manual

INTRODUCCIÓN
Gracias por adquirir el NanoAmp6-BT. El NanoAmp6-BT utiliza un amplificador
STMicroelectronics TDA7498E para un rendimiento y una claridad asombrosos,
con una eficiencia y un manejo de potencia excelentes. La protección contra
cortocircuitos y sobrecarga térmica incorporada, combinada con la selección
de componentes de la más alta calidad, garantiza que su NanoAmp6-BT le
proporcione años de disfrute auditivo con calidad de audiófilo. Su
NanoAmp6-BT incluye entradas de nivel de línea RCA izquierda / derecha que se
encuentran en la parte posterior del amplificador. Si su dispositivo no tiene una
salida RCA izquierda / derecha, puede usar un cable adaptador de 3,5 mm a RCA
u otros cables de nivel de línea que cumplan con el tipo de salida de su dispositi-
vo fuente. El NanoAmp6-BT incluye recepción de audio por Bluetooth. Utilice la
conexión Bluetooth aptX para transmitir audio de forma inalámbrica desde su
iPhone, teléfono inteligente Android, tableta o computadora portátil. El código
aptX produce un sonido de mejor calidad que el Bluetooth estándar cuando se
usa con dispositivos compatibles con aptX. Con su NanoAmp6-BT se incluye
una fuente de alimentación de 36 VCC que proporciona la energía para que su
NanoAmp6-BT llene cualquier recinto con sonido de calidad y rendimiento.
CONECTANDO LOS ALTAVOCES
El NanoAmp6-BT cuenta con borneras para la conexión de altavoces. Estas
borneras aceptarán cables desnudos, terminales tipo pala de 3/8 "o enchufes
tipo banana estándar. Nota: Los bornes de conexión aceptarán conectores
banana dobles.
USO DE LA ENTRADA DE NIVEL DE LÍNEA
Muchos reproductores de música portátiles utilizan un conector de 3,5 mm para
reproducir música a través de auriculares. Conecte un cable de 3,5 mm a RCA
entre la salida de auriculares de la fuente y la entrada de línea del amplificador.
Si el dispositivo fuente no es portátil, probablemente utilice cables estéreo RCA.
Conecte un cable de audio estéreo desde el dispositivo fuente a la entrada de
línea del amplificador.
www.stsproaudio.com
NanoAmp-BT
Amplificador Estéreo 160W+160W
Clase D - Bluetooth APTX
info@stsproaudio.com
USO DE LA CONEXIÓN BLUETOOTH
El dispositivo de fuente de audio Bluetooth debe estar emparejado y conectado
al NanoAmp6-BT para la reproducción de música de forma inalámbrica desde
su teléfono, tableta u otro reproductor de música.

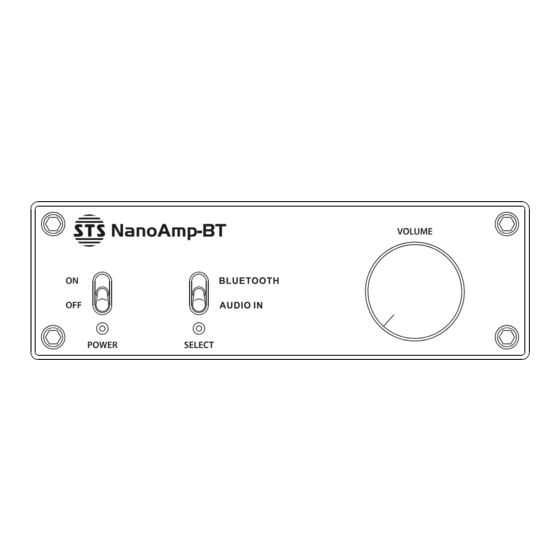

AMPLIFICADOR
Coloque interruptor de encendido a "Off"
Coloque el interruptor de selección en "Bluetooth"
Coloque el interruptor de encendido en "On"
DISPOSITIVO MÓVIL
En su dispositivo móvil, seleccione "HiFi" para emparejarlos.
En la lista "Dispositivos emparejados", seleccione "HiFi"
En "Configuración", seleccione "Usar para audio multimedia".
El NanoAmp6-BT emitirá un pitido para hacerle saber que el dispositivo móvil
está emparejado y seleccionado. Ajuste el nivel de salida del dispositivo móvil a
aproximadamente el 75% para obtener la mejor calidad de sonido y ajuste el
volumen principal en el amplificador para establecer el nivel de escucha ideal.
NOTA
Es normal que algunos dispositivos Bluetooth requieran un poco más de tiempo
para emparejar Bluetooth con su NanoAmp6-BT. Si tiene problemas para
conectarse al amplificador, simplemente repita todos estos pasos para el
amplificador y el dispositivo móvil varias veces hasta que tenga un empareja-
miento exitoso. Su dispositivo habilitado para Bluetooth debe recordar el
NanoAmp6-BT en el futuro y no volver a requerir este procedimiento.
PRECAUCIONES
Sólo para uso en interiores. Su NanoAmp6-BT no debe exponerse a elemen-
tos tales como polvo, agua, humedad, o temperaturas fuera de las condicio-
nes normales de uso. No existen partes reparables por el usuario dentro de su
amplificador, por lo tanto, no abra su NanoAmp6-BT o anulará la garantía.
Para una vida óptima colóquelo en un lugar abierto y donde el aire pueda
circular libremente. Utilice un paño seco para limpiarlo. Su amplificador viene
con una fuente de alimentación externa. Si se utiliza una fuente de alimenta-
ción inadecuada que dañe la unidad, la garantía quedará anulada.
ESPECIFICACIONES TÉCNICAS
Potencia de salida (10% THD):
Eficiencia del amplificador:
THD mínimo:
Relación señal-ruido:
Respuesta de frecuencia:
Compatibilidad Bluetooth:
Conector de Fuente:
Requisitos de alimentación:
Fuente de alimentación:
Dimensiones:
Manual de Usuario - v1.24
2 x 160 Watts a 4 ohms
2 x 100 Watts a 8 ohms
>90%
<1%
>90dB
20-20.000Hz
v4.0
2,5 mm x 5,5 mm
18 a 36 VCC, 4.5 A
110-240VAC, 36VDC, 4.5A
114,3 mm de ancho
177,8 mm de alto
31,8 mm de profundidad
stsproaudio
