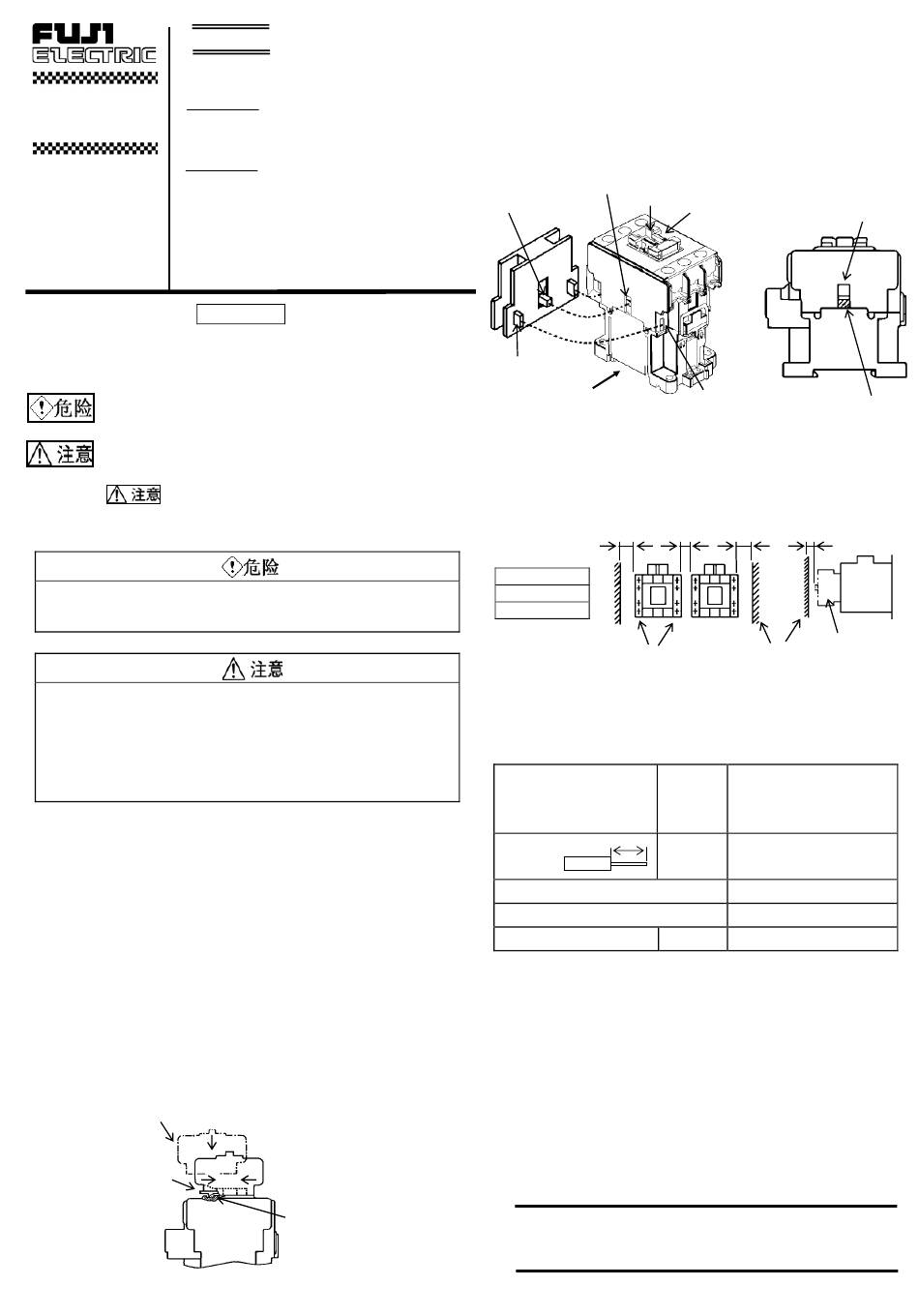

Fuji Electric SZ-A40 Instruction Manual

使用说明书
辅助触头单元
请注意此使用说明
顶装单元类型
书必须送至最终用
户和维修责任者 型号
侧装单元类型
型号
适用的交流接触器型号
SC-E02,SC-E03,SC-E04,SC-E05
SC-E1(P),SC-E2(P),SC-E2S(P),SC-E3(P),SC-E4(P)
SC-E02/G,SC-E03/G,SC-E04/G,SC-E05/G,SC-E1(P)/G,
SC-E2(P)/G,SC-E2S(P)/G,SC-E3(P)/G,SC-E4(P)/G
安全注意事项
在安装、运行、保养和维修前必须熟读使用说明书，以保证正确使用。
使用说明书中对安全注意事项区分为"危险" 、 "注意"两个等级。
：指在由于错误的使用而引发的危险情况下有可能导致死亡或重
伤的场合。
：指在由于错误的使用而引发的危险情况下有可能导致中等程度
的伤害或轻伤的场合，以及只会发生物体损坏的场合。
并且，即使在 中记载的事项根据情况也有可能导致发生重大事故，所
以记载内容都很重要，请必须遵守。
● 请不要触摸和靠近通电中的产品，因有灼伤、火灾的危险。
● 维修、检验请在切断电源后进行，因有触电的危险。
●确保安装空间不小于产品样本要求，否则会有发生触电、灼伤的危险。
●应按照所用电流、电压选用适当尺寸的电线进行接线，按产品样本要求的力
矩紧固电线，否则会有发生火灾的危险。
●请不要在切断电源后立即触摸产品，因为余热可能会导致烫伤。
●产品废弃时需按产业废弃物处理。
1. 解开包装
（1） 请确认产品与要求的规格是否一致。
（2） 请检查是否有由于运输过程中等原因而引起的零部件松动或破损现象。
2. 安装
2.1 适用范围
顶装类型或侧装类型均可使用，但两种类型不能同时使用。
2.2 安装·拆卸方法
（1） 顶装型（图 1）
安装时把顶辅单元从方向①压入本体， 沿方向②移动， 直至挂住本体的
●
安装槽为止。
安装后，按下顶辅单元的滑块，确认其是否可以顺利地动作。
拆卸时，提起挂钩，沿方向③移动。
●
顶辅单元
①
②
挂钩
INA－F0166－CE
SZ-A40 SZ-A20
SZ-A31 SZ-A11
SZ-A22 SZ-A02
SZ-AS1
③
本体的安装槽
图 1
（2） 侧装型（图 2）
安装时， 把本体滑块沿方向④按入， 把侧辅单元的可动凸部插入本体可
●
动凹部， 将侧辅单元的挂钩与本体的安装卡子挂住， 侧辅单元沿方向⑤
压入。
安装后按下本体滑块，确认其是否能顺利动作。
拆卸时，先拆开上下外壳，再取下侧辅单元。
●
本体可动凹部
侧辅单元
④
可动凸部
挂钩
⑤
3. 安装空间（图 3、图 4）
产品安装间距见下表尺寸。
B
A 尺寸 0mm
＞
B 尺寸 10mm
＞
C 尺寸 1mm
＞
侧装型
4. 连接容量
电线尺寸及紧固力矩
单芯线·多股线
多股软线（带压接端子）
电线剥皮尺寸
端子螺钉
紧固工具【注 1】
紧固力矩
○
【注 1】 ＋ ：菲利浦 H 形 2 号
○
― ：I 形螺丝刀 1×5.5×L 式样 B
5. 维修·保养
（1） 请确认螺钉无松动现象。
（2） 不能单独更换接点。必须更换整个辅助触头单元。
常熟富士电机有限公司
中国江苏省常熟市东山路 18 号
电话：0512-52845623 52845643
本体滑块
本体可动凹部
本体的安装槽
图 2
A C
B
顶装型
接地金属
图 3 图 4
1×（0.75～2.5）
2
[mm ] 2×（0.5～1.5）
2×（1.5～2.5）
[mm] 10
Ｍ 3.5
○ ○
＋ ―
[N·ｍ] 0.8 ～ 1
F07966414d
×
不可安装
交流
接触器
