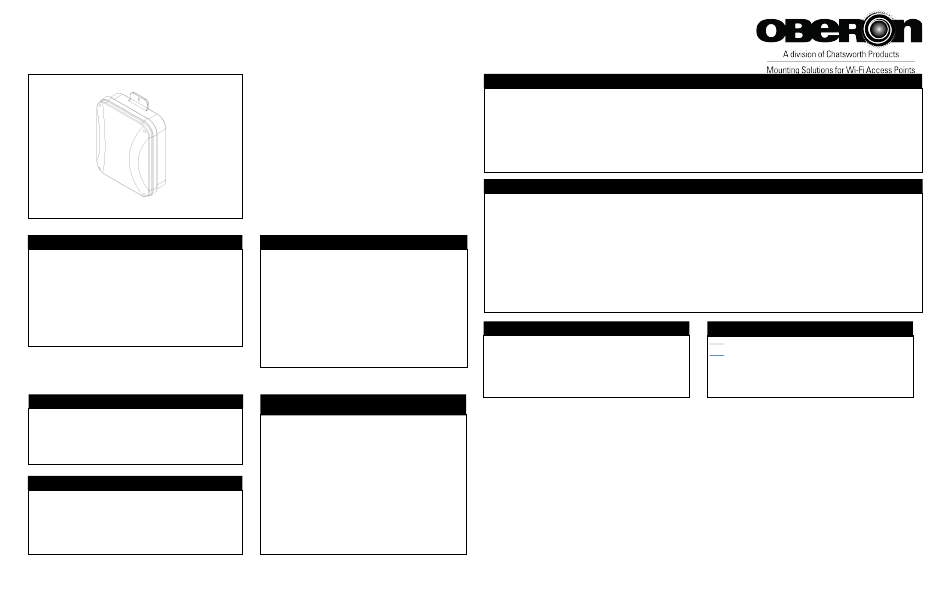

OBERON 1020 Series Installation Manual

Installation Guide / Guía de instalación
for Oberon Model 1020-XX
para Modelo Oberon 1020-XX
Thank you for choosing Oberon. / Gracias por elegir Oberon.
Instructions are for typical install conditions. Instructions may not be
correct for all installations due to building design, construction ma-
terials or methods used and/or building or site conditions. Consult a
contractor or architect for recommendations. For product questions
call (+1) 877-867-2312.
Las instrucciones son para condiciones típicas de instalación. Las
instrucciones pueden no ser correctas para todas las instalaciones
según el diseño del edificio, materiales de construcción o métodos
utilizados, o condiciones del edificio o del lugar. Consulte a un con-
tratista o arquitecto para obtener recomendaciones. Si tiene
preguntas con respecto al producto, llame al (+1) 877-867-2312.
WARNING / ADVERTENCIA
Follow manufacturer's instructions for hand or power tools.
Always use safety glasses. Failure to do so may result in inju-
ry and/or product damage.
Siga las instrucciones del fabricante para herramientas manu-
ales o eléctricas. Utilice siempre gafas de seguridad. Si no lo
hace, podría producirse lesiones y / o daños al producto.
WARNING / ADVERTENCIA
Use caution when working at elevated heights. Follow manu-
facturer's instructions for laddors and/or scaffolding. Failure to
do so may result in injury or death.
Tenga cuidado al trabajar a alturas elevadas y alrededor de las
aberturas de la unidad. Siga las instrucciones del fabricante
para laddors y / o andamios. Si no lo hace, podría causar le-
siones o la muerte.
"Oberon" and all other marks where denoted are trademarks of Oberon Inc.
"Oberon" y todas las demás marcas donde se denotan son marcas comerciales de Oberon Inc. ©1999-2024 Oberon Incorporated. Todos los derechos reserve.
This NEMA 4 enclosure is designed specifically to protect APs in
challenging environments such as stadiums, auditoriums, gym-
nasiums, and hospitals. This rugged polycarbonate enclosure
protects the AP from weather, pressure spray, spilling liquids,
dust, and impacts, and is transparent to wireless signals so APs
with body integrated antennas or small detachable antennas
may be protected. Paintable.
Esta cubierta NEMA 4 está diseñada específicamente para
proteger los AP en entornos desafiantes, como estadios, audito-
rios, gimnasios y hospitales. Esta cubierta de policarbonato re-
sistente protege el AP del tiempo, sprays a presión, líquidos
derramados, polvo e impactos, y es transparente a señales in-
alámbricas para que estén protegidos los AP con antenas inte-
gradas en el cuerpo o pequeñas antenas desmontables. Pinta-
ble.
Parts Included / Partes Incluidas
(1) Enclosure / Recinto
(1) T-Bar Bracket / Soporte de barra en T
(4) M4 x 20 mm Captive Phillips Lid Screws /
Tornillos de tapa Phillips cautivos M4 x 20 mm
(4) M4 x 20 mm Captive Torx Lid Screws /
Tornillos de tapa Torx cautivos M4 x 20 mm
(4) #6 x 5/16" Pan Head Thread-Forming Screws for Plastic
Tornillos #6 x 5/16" con cabeza plana y rosca para plástico
(4) #6 x 5/16" Flat Head Thread-Forming Screws for Plastic
Tornillos #6 x 5/16" de cabeza plana para roscar para plástico
(4) Cushioning Washers / Arandelas de amortiguación
Important code and installation information. / Información im-
portante sobre normas e instalación.
Read guide from beginning to end before beginning installation.
Read all warnings and cautions before beginning unit installa-
tion. Check with your local building code official to identify and
confirm compliance with local building code requirements. This
installation guide covers installing your Model 1020 in a typical
environment. The appropriate method for your installation may
vary based on building design, application, and industry practic-
es.
Lea la guía de principio a fin antes de comenzar la instalación.
Lea todas las advertencias y precauciones antes de comenzar la
instalación de la unidad. Verifique con un oficial de código
edilicio de su localidad para identificar y confirmar el cumpli-
miento con los requisitos locales del código de edificación. Esta
guía de instalación cubre la instalación del Modelo 1020 en un
entorno adecuado. El método apropiado para la instalación
puede variar según el diseño del edificio, la aplicación y las
prácticas de la industria.
©1999-2024 Oberon Incorporated. All rights reserved.
Rev. 3/8/2024
Important Information for Model 1020 / Información importante para el modelo 1020
1. Always consider potential hazards to others around you.
2. During installation, use warning signs, etc.
3. Be sure to securely fasten the enclosure to prevent it from becoming dislodged.
1. Considere siempre el peligro potencial para quienes lo rodean.
2. Durante la instalación, utilice las señales de advertencia y demás señales.
3. Asegúrese de sujetar firmemente el gabinete para evitar que se desprenda.
Important Note / Nota Importante
1) When installed in enclosure, operating temperature range of the Access Point should be de-rated (lowered) by the amount shown in the specification sheet
2) The operating temperature de-rating does not include solar loading on the enclosure. Oberon's NEMA 4 products are white or light grey to reduce heating
caused by solar loading, however, enclosures mounted in direct sun my get very warm. Painting the enclosures a dark color will increase solar heating. Mount
enclosure out of direct sun when possible, to reduce solar loading.
3) Cable ingress/egress openings in enclosures must be properly sealed to preserve NEMA 4 rating. If cable openings are not sealed water-tight, the enclo-
sure is no longer a NEMA 4 enclosure
1) Cuando se instala en un gabinete, el rango de temperatura de operación del punto de acceso debe reducirse (reducirse) en la cantidad que se muestra en
la hoja de especificaciones
2) La disminución de la temperatura de funcionamiento no incluye la carga solar en el gabinete. Los productos NEMA 4 de Oberon son de color blanco o gris
claro para reducir el calentamiento causado por la carga solar, sin embargo, los gabinetes montados bajo el sol directo pueden calentarse mucho. Pintar los
recintos de un color oscuro aumentará el calentamiento solar. Monte la carcasa fuera del sol directo cuando sea posible, para reducir la carga solar.
3) Las aberturas de entrada / salida de cables en recintos deben sellarse adecuadamente para preservar la clasificación NEMA 4. Si las aberturas del cable
no están selladas a prueba de agua, el gabinete ya no es un gabinete NEMA 4
/
Tools Needed / Herramientas necesarias
/
Phillips Head Screwdriver / Destornillador Phillips
Torx T20 Screwdriver / Destornillador Torx T20
Screw Gun or Drill / Pistola de tornillo o taladro
Estimated Installation Time:
20m
Tiempo Estimado de Instalación:
Table of Contents / Tabla de Contenido
Pg. 2—1020-00 / 1020-C
Pg. 4—1020-12125
