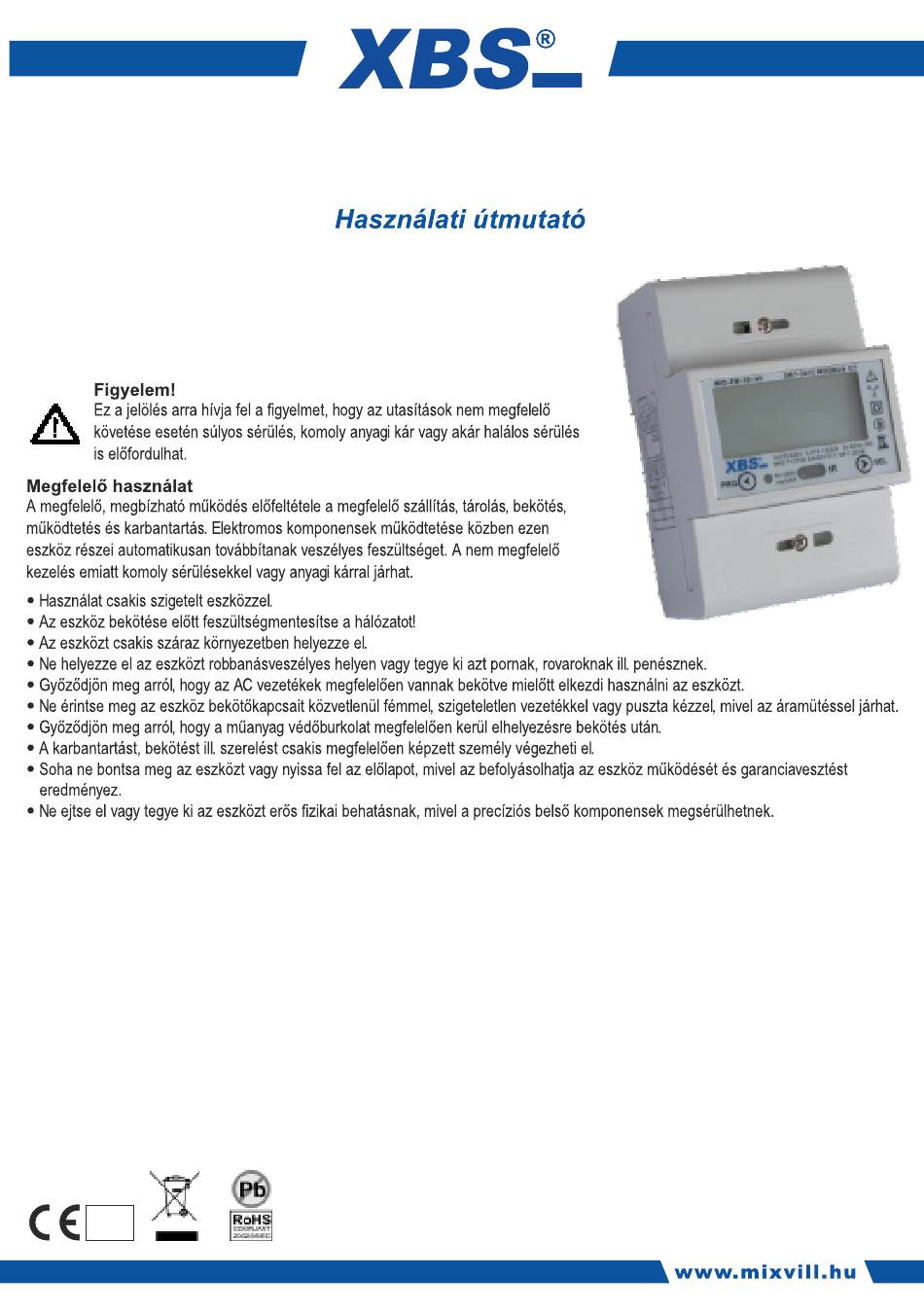

modbus-os áramváltós fogyasztásmérő

Biztonsági ﬁgyelmeztetés

Ez a használati útmutató nem tartalmazza az összes biztonsági ﬁgyelmeztetést, ami az

eszköz működésével összefügg, mivel az a felhasználás módjától és céljától függően

változhat. Azonban mindazon információkat tartalmazza, amik szükségesek ahhoz, hogy

Ön elkerülje a sérüléseket és megóvja saját biztonságát. Ezen információkat egy kiemelt

háromszöggel jelöljük, ami jelzi a potenciális veszéyforrás mértékét.

Technikai adatok:

Névleges feszültség (Un)

Működési feszültség

Alap áram (lb)

Max áram (Imax)

Indítóáram (mA)

Működési frekvenciatartomány

Teljesítményfelvétel

Kimeneti visszajelző értéke (LED)

Impulzuskimenet

M18

MID-FM-3D/AV

3 fázisú 4 vezetékes DIN-sines

3x230/400V AC (3~)

161/279 - 300/520V AC (3~)

80A

0,4%lb

50Hz

≤2W / 10VA fázisonként

400i, 800, 1600, 3200mp/kWh

Működési feltételek:

Működési páratartalom

Tárolási páratartalom

Működési hőmérséklet

Tárolási hőmérséklet

Nemzetközi szabványok

Pontossági osztály

IP védettség

Importálja / Importer: MIXVILL Kft.

4002 Debrecen HUNGARY

Domokos Márton út 3.

E-mail: mixvill@mixvill.hu

Származási hely: Kína

≤75%

≤95%

-25°C - +55°C

-30°C - +70°C

EN50470-3, EN50470-1

IP51 (védőburkolattal)

Tel: +36-52-533-300

Made in China

Need help?

Do you have a question about the MID-FM-3D/AV and is the answer not in the manual?

Questions and answers

Summary of Contents for XBS MID-FM-3D/AV

Page 1 MID-FM-3D/AV 3 fázisú 4 vezetékes DIN-sines modbus-os áramváltós fogyasztásmérő Biztonsági ﬁgyelmeztetés Ez a használati útmutató nem tartalmazza az összes biztonsági ﬁgyelmeztetést, ami az eszköz működésével összefügg, mivel az a felhasználás módjától és céljától függően változhat. Azonban mindazon információkat tartalmazza, amik szükségesek ahhoz, hogy Ön elkerülje a sérüléseket és megóvja saját biztonságát.
Page 3 Beiktatási teljesítmény (S1): <0,01VA (fázisonként az ÁV felőli bemeneten rövidzár van, melyen egy ferritgyűrű található, amire van kötve maga a fogyasztásmérő. Tehát a vezetékméretezésnél a vezeték fajlagos ellenállásával, hosszával és keresztmetszetével kell számolni, hogy a működési áramtartományon belül maradjunk, és a mérés pontos legyen: R=(ρ*2*l)/A Ahol ρ: a rézvezeték fajlagos ellenállása, A: a rézvezeték keresztmetszete, l: a rézvezeték hossza.
Page 4 Fő kijelző elemei: Teljes aktív kWh Kijelző formátum LCD kijelző Visszatérő Forward Total Active kWh megjelenítése Visszatérő Reward Total Active kWh megjelenítése Visszatérő Total Reactive kWh megjelenítése Másodlagos kijelző elemei: Tartalom Kijelző formátum LCD kijelző Visszatérő L1 feszültség megjelenítése Visszatérő L2 feszültség megjelenítése Visszatérő...
Page 5 Visszatérő L3 áram megjelenítése Visszatérő Aktív teljesítmény megjelenítése Visszatérő Teljesítmény tényező megjelenítése Visszatérő Frekvencia megjelenítése Visszatérő Reaktív teljesítmény megjelenítése Átviteli sebesség Id azonosító Sorozatszám (nagy számjegyek) Sorozatszám (kis számjegyek) Kommunikációs kijelző Villogás...
Page 6 Riasztási kijelző: Villog, ha az áram Fordított fázis jelzése értéke negatív Villog, ha az áram Fázis vesztés jelzése értéke nulla Az adatok rögzítésre kerülnek és nem lehet lenullázni. Az olvasási pontosság 1/100kWh. Gomb műveletek: Jobb gomb a kiválasztás , bal gomb a program Kiválasztás gomb : egy rövid gombnyomás, a háttérvilágítás felkapcsol, majd nyomja meg egyszer egy paraméter mutatásához, a sorrend a következő: egy fázisú...
Page 7 CT beállítási leírás a DRT-341C Modbus rendszerhez 1. CT arány beállítás az RS485 kommunikációval Regisztrációs Regisztrációs Belépés Byte Funkció Formátum kód szám (R/W) CT ra o 0x0044 R & W 2. CT arány beállítás a mérő gombokkal Rendszer Nyomógomb Kijelző 1 Bekapcsolás után feltűnik a KWH képernyő...
Page 8 CT beállítási leírás a DRT-341C Modbus rendszerhez 6 Válassza a CT képernyőt, nyomja meg a jobbra SEL gombot ezzel beállíthatja a CT arányt. 27 CT arányt állíthat be (1,2,…190) Power on again Például ha Ön kiválasztja a 100-at CT aránynak, CT 100-at fog mutatni, ha le akarja ellenőrizni, kapcsolja ki és újra be látni fogja a negyedik képernyőn 5-500.
Page 9 Probléma Lehetséges ok Ellenőrzés / Megoldások Meghibásodtak-e a A mérő nem csatlakozik az biztosítékok és / vagy a áramforráshoz. túlfeszültség védelem? Győződjön meg róla, hogy a vezetékek megfelelően L1, L2, L3 és N nem vannak csatlakoztatva, ha csatlakozik megfelelően. lehetséges, akkor húzza meg Az áramellátás indikátor a csavarokat.
Page 10 Probléma Lehetséges ok Ellenőrzés / Megoldások Ellenőrizze, hogy nem csatlakozik-e 32, vagy a Túl sok eszköz csatlakozik vezető által támogatott ugyanazon az RS485 buszon. maximum egység egy Az RS485 kommunikáció nem buszhoz. működik. A vezeték nem csatlakozik A RS485 vezeték megfelelő megfelelően az RS485 csatlakozása A (D+) a 34-es porthoz.
Page 11 MID-FM-3D/AV 3 phase 4 wire DIN-rail With M-bus energy meter...
Page 13 Importálja / Importer: MIXVILL Kft. 4002 Debrecen HUNGARY Domokos Márton út 3. Tel: +36-52-533-300 E-mail: mixvill@mixvill.hu Származási hely: Kína Made in China...
Page 14 Beiktatási teljesítmény (S1): <0,01VA (fázisonként az ÁV felőli bemeneten rövidzár van, melyen egy ferritgyűrű található, amire van kötve maga a fogyasztásmérő. Tehát a vezetékméretezésnél a vezeték fajlagos ellenállásával, hosszával és keresztmetszetével kell számolni, hogy a működési áramtartományon belül maradjunk, és a mérés pontos legyen: R=(ρ*2*l)/A Ahol ρ: a rézvezeték fajlagos ellenállása, A: a rézvezeték keresztmetszete, l: a rézvezeték hossza.
Page 15 Total Active kWh Format of display LCD display Forward Total Active kWh Display in recycle Reward Total Active kWh Display in recycle Total Reactive kWh Display in recycle Sub display items： Content Format of display LCD display L1 voltage Display in recycle L2 voltage Display in recycle L3 voltage...
Page 16 L3 current Display in recycle Active power Display in recycle Power factor Display in recycle Frequency Display in recycle Reactive power Display in recycle Baud rate ID address Serial number（high digit） Serial number（low digit） Communication display Flash...
Page 17 Alarming display： will ﬂash to indicate Display of reverse phase that the value of current is negative will ﬂash Display of phase loss indicate that the value of display is zero It is used as recording consumption and can’t be reset to zero. The reading accuracy is 1/100 kWh. Button operation: , left button is program Right button is selection...
Page 18 CT Se ng Opera on for DRT-341C Modbus 1. Set CT ra o by RS485 communica on Access Register Register Func on Byte Format Address Number (R/W) CT ra o 0x0044 R & W 2. Set CT ra o by meters’ buttons. Opera on Bu on Display...
Page 19 CT Se ng Opera on for DRT-341C Modbus 6, Choice Ct screen, press right SEL bu on to set your need CT ra o. It can be set 27 CT ra o (1, 2, 5, 8, 10, 12, 15, 16, 20, 24, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190.).
Page 20 1.11 Troubleshooting Problem Possible cause Check/Solution Are the fuses or/and surge protection defect? The meter is not connected to a power source Make sure the wires are connected properly and tighten the screws if possible. L1, L2, L3 and N are not connected correctly Check if there is 230V AC voltage between N The power supply...
Page 21 Problem Possible cause Check/solution There is no load connected to the Connect a load to the meter. meter. The consumption Check with an Ohm-meter if the load value LED is not ﬂashing The load on the line is very low. is very low.
