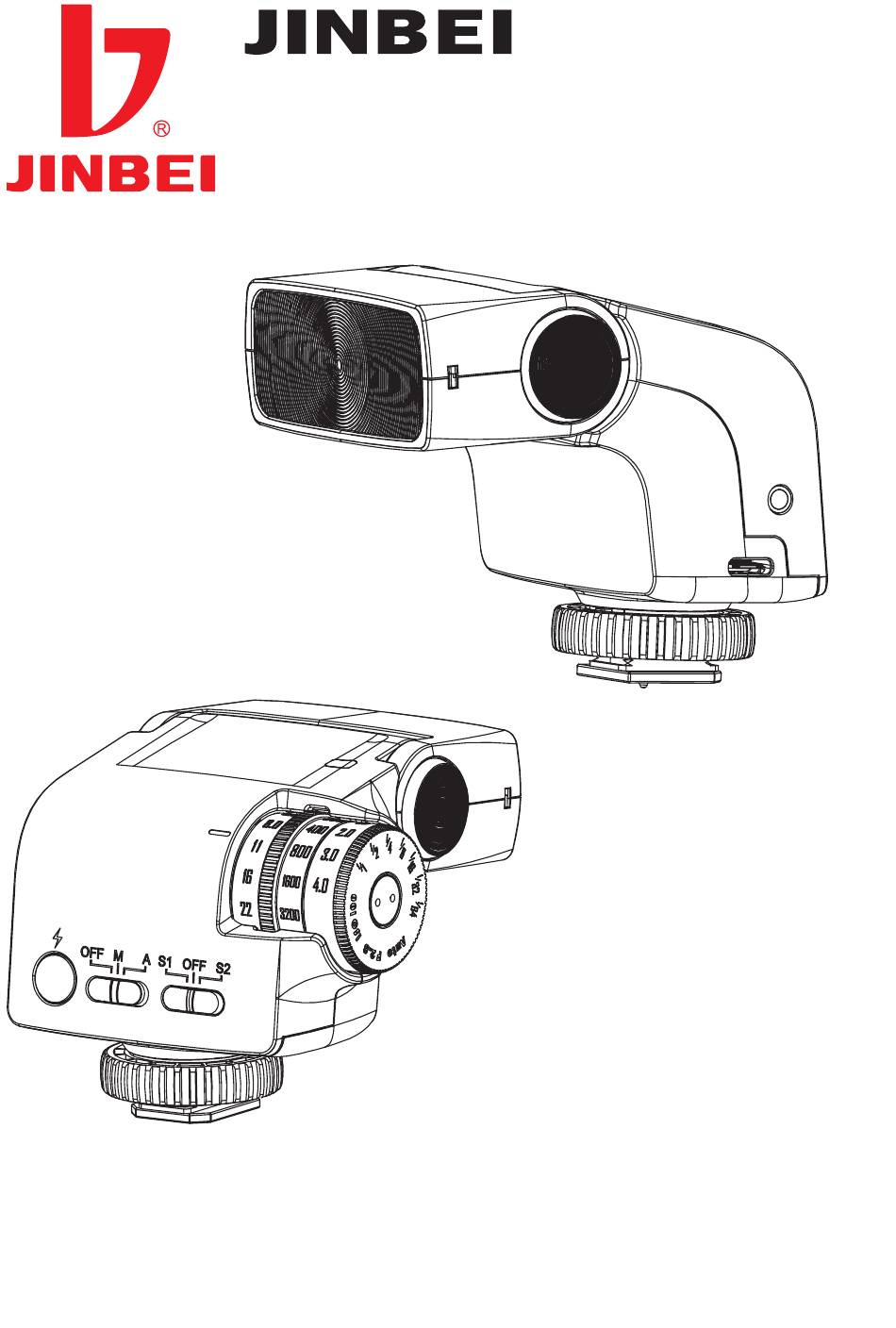

- Page 1 HI-5 Kompatibel mit allen Kameras mit Hot-Shoe-Adapter ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH...
-
Page 2: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheits hinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Wenn Sie das Gerät an Dritte weiterge- ben, gehört diese Anleitung zum Gerät und muss mitgeliefert werden. Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur als Foto- und Videobeleuchtung konzipiert. - Page 3 Lieferumfang • JINBEI HI-5 • USB-C-Netzkabel* • Diffusor • Tragetasche • Bedienungsanleitung *Netzadapter nicht im Lieferumfang erhalten.
- Page 4 Übersicht Fresnel-Linse SYNC-Buchse 3,5 mm USB-C-Anschluss Hot-Shoe-Entriegelungstaste Leistungs-Wert Distanz-Wert ISO-Wert Schärfe-Wert...
- Page 5 Übersicht Einstellmarke Einstellungsrädchen Sensor Modus-Taste 2 (Sensor-Mouds 1, OFF, Sensor-Modus 2) Modus-Taste 1 (OFF, M, A) Test-Taste...
-
Page 6: Beschreibung Der Funktionen
Um den Blitz auszuschalten, stellen Sie die Modus-Taste 1 [13] auf die Position „OFF“. Zellsensor-Modus 1 Stellen Sie im M-Modus die Modus-Taste 2 [12] in die Position S1, um den Zellsensor-Modus 1 einzuschalten, stellen Sie den Leistungsregler manuell auf den Ausgangswert ein, und der JINBEI HI-5 wird durch andere Blitze ausgelöst. - Page 7 Stellen Sie die gewünschten Parameter (ISO-, Distanz-, Schärfe- und Leistungs-Wert) über die Einstellrädchen ein. Laden des Lithium-Ionen-Akkus Schließen Sie das USB-C-Kabel an den JINBEI HI-5 an und verbinden Sie es über einen Adapter (nicht im Lieferumfang enthalten) mit der Steckdose.
-
Page 8: Technische Daten
Maße | Gewicht 9 x 5,5 x 7,5 cm | 215 g Lieferumfang JINBEI HI-5, USB-C-Kabel, Diffusor, Trage- tasche, Bedienungsanleitung Wir behalten uns das Recht vor, Funktionen oder Parameter ohne weitere Ankündigung zu aktualisieren. Druckfehler und Irrtümer vorbehalten. Das Reproduzieren dieser Bedienungsanleitung – auch... -
Page 9: Warn- Und Sicherheitshinweise
Warn- und Sicherheitshinweise Gefahr durch elektrischen Strom! Fehlerhafte elektrische Installationen oder eine übermäßige Netz- spannung können Stromschlag verursachen. • Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steckdose mit den Angaben auf dem Typenschild überein- stimmt. • Das Produkt an eine leicht zugängliche Steckdose anschließen, damit Sie es bei Problemen schnell vom Netz trennen können. - Page 10 Warn- und Sicherheitshinweise • Verwenden Sie das Gerät nur mit dem mitgelieferten, dafür vor- gesehenen Akku. • Bevor Sie die Strom- oder Akkuverbindung trennen, schalten Sie das Gerät am Hauptschalter aus. • Verwahren oder verwenden Sie das Blitzgerät nicht an Orten, an denen es star ken elektromagnetischen Feldern oder Staub aus- gesetzt ist.
- Page 11 Warn- und Sicherheitshinweise Produkt nicht spielen. Das Produkt darf von Kindern nicht gereinigt oder gepflegt werden. Halten Sie Kinder unter acht Jahren vom Produkt und den Zubehörteilen fern. • Entfernen Sie vor Gebrauch die Schutzkappe. • Stecken Sie keine Gegenstände in das Produkt. •...
- Page 12 Warn- und Sicherheitshinweise • Beachten Sie, dass die Blitzröhre, das Einstelllicht und ein ange- schlossener Reflektor im Betrieb sehr heiß werden können. Fassen Sie diese Geräteteile während oder unmittelbar nach dem Betrieb nicht an. Lassen Sie die Geräteteile erst abkühlen, bevor Sie die Blitzröhre oder den Reflektor wechseln.
- Page 13 Warnhinweise für Akkus • Demontieren, schlagen oder durchstechen Sie den Akku nicht, achten Sie darauf, den Akku nicht kurzzuschließen. • Setzen Sie den Akku keinen Orten mit hohen Temperaturen aus. • Verwenden Sie den Akku nicht weiter, falls er ausläuft oder sich ausdehnt.
- Page 14 Entsorgung Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und leichten Verpackungen. (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen.) Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsor- gen.
- Page 15 Konformität Hiermit erklärt die RCP Handels-GmbH & Co. KG, dass der Funkanla- gentyp „JINBEI HI-5“ der Richtlinie 2014/53/EU entspricht.. Der vollständige Text der EU-Konformitätserklärung ist unter folgenden Internetadressen verfügbar: https://www.jinbei-deutschland.de/egk/hi-5 RCP Handels-GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt...
-
Page 16: Before The First Use
Before the First Use Read the operating instructions and the safety instructions carefully before using the device for the first time. Keep the operating instructions together with the device for future use. If you pass on the device to a third party, this manual is part of the device and must be supplied with the device. -
Page 17: What's In The Box
What‘s in the Box • JINBEI HI-5 • USB-C power cable* • Diffuser • Carrying case • Bedienungsanleitung *Power adapter not included in the delivery. - Page 18 Overview Fresnel lens SYNC socket 3.5 mm USB-C port Hot Shoe Unlock Button Power value Distance value ISO value Sharpness value...
- Page 19 Overview Setting mark Setting wheel Sensor Mode button 2 (Sensor Mouds 1, OFF, Sensor Mode 2) Mode key 1 (OFF, M, A) Test button...
-
Page 20: Function Description
Cell sensor mode 1 In M mode, set the mode button 2 [12] to the S1 position to turn on cell sensor mode 1, manually set the power control to the output value, and the JINBEI HI-5 will be triggered by other flashes. - Page 21 Setting the parametersSet the desired parameters (ISO, distance, sharpness and power value) via the setting dials. Charging the lithium-ion battery Connect the USB-C cable to the JINBEI HI-5 and connect it to the power socket via an adapter (not included).
-
Page 22: Technical Data
Dimensions | Weight 9 x 5.5 x 7.5 cm | 215 g What‘s in the box JINBEI HI-5, USB-C cable, diffuser, carrying case, user manual We reserve the right to update functions or parameters without further notice. Misprints and errors excepted. Reproduction of these operating instructions – even in part – is not permitted. -
Page 23: Warnings And Safety Instructions
Warnings and Safety Instructions Danger from electric current! Faulty electrical installations or excessive mains voltage can cause electric shock. • Only connect the product if the mains voltage of the socket corre- sponds to the specifications on the type plate. •... - Page 24 Warnings and Safety Instructions • Only use the product with the supplied rechargeable battery. • Before disconnecting the power or battery, turn off the unit at the main switch. • Do not store or use the flash in places where it is exposed to strong electromagnetic fields or dust.
- Page 25 Warnings and Safety Instructions • Remove the protective cap before use. • Do not insert any objects into the product. • Do not leave the product unattended during operation. • The product is not a toy. Keep the product, accessories and packa- ging materials away from children and pets to prevent accidents and suffocation.
- Page 26 Warnings and Safety Instructions • Handle glass parts such as the flash tube with care so that the glass is not broken. Do not touch the flash tube with bare hands, use clean cotton gloves or a microfibre cloth. Small residues of skin grease can cause the flash tube to burst.
- Page 27 Warnings for Rechargeable Batteries • Do not dismantle, hit or puncture the battery, take care not to short-circuit the battery. • Do not expose the battery to high temperatures. • Do not continue to use the battery if it leaks or expands. •...
- Page 28 Disposal Dispose of the packaging according to its type. Use the local possibilities for collecting paper, cardboard and other mate- rials (applicable in the European Union and other European countries with systems for the separate collection of recycla- ble materials). Devices that are marked with this symbol must not be dis- posed of with household waste! You are legally obliged to dispose of old devices separately from to dispose of house-...
- Page 29 Conformity Herewith the RCP Handels-GmbH & Co. KG declares that the radio equipment type ”JINBEI HI-5“ complies with Directive 2014/53/EU.. The complete text of the EU Declaration of Conformity can be downloaded at the following Internet address: https://www.jinbei-deutschland.de/en/egk/hi-5 RCP Handels-GmbH & Co. KG...
- Page 30 RCP Handels-GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Germany Service Hotline: +49 40 270750400 www.jinbei-deutschland.de Item No.: 1330...
