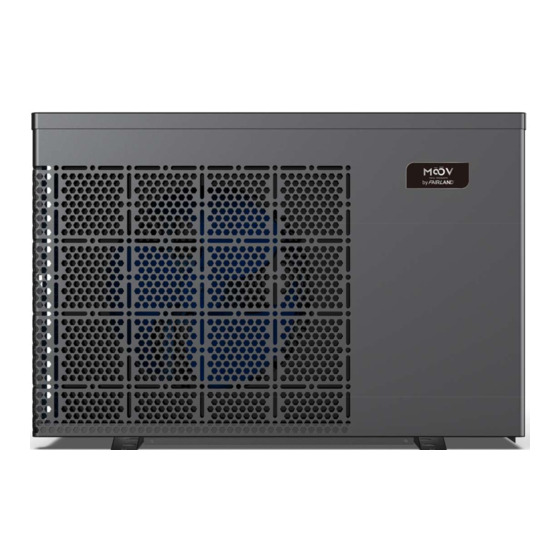

Summary of Contents for MOOV TurboSilence MTS65

  • Page 2 For users …………………………………………………………………...……….…. P.1-P.9 GENERAL INFORMATION 1.1. Contents 1.2. Operating conditions and range 1.3. Advantages of different modes 1.4. Kind reminder OPERATIONS 2.1. Notice before using 2.2. Operation instructions 2.3. Advanced application 2.4. Daily maintenance and winterizing TECHNICAL SPECIFICATION For installers and professionals ……………………………………………….… P.10-P.18 TRANSPORTATION INSTALLATION AND MAINTENANCE TROUBLE SHOOTING FOR COMMON FAULTS...
  • Page 3 FOR USERS 1. GENERAL INFORMATION 1.1. Contents After unpacking, please check if you have all the following components. NOTICE: Please install the water unions step by step. STEP 1 STEP 2 STEP 3 1.2. Operating conditions and range ITEMS RANGE Operating range Air temp -15°C~43°C / 32°F~109°F...
  • Page 4 FOR USERS 1.3. Advantages of different modes The heat pump has two modes: Turbo and Silence. They have different advantages under different conditions. MODE ADVANTAGES Heating capacity: 120%~20% Turbo mode Fast heating Intelligent optimization according to ambient temperature and water temperature Energy efficiently saving Silence mode Heating capacity: 80%~20%...
  • Page 5 FOR USERS 1.4.5 Don’t use or store combustible gas or liquid such as thinners, paint and fuel to avoid fire. 1.4.6 If any abnormal circumstances occurred, e.g.: abnormal noises, smells, smokes and leakage of electricity, switch off the main power immediately and contact your local dealer. Don’t try to repair the heat pump by yourselves.
  • Page 6 FOR USERS 2. OPERATIONS 2.1. Notice before using 2.1.1 For longer service life, please ensure water pump is on before heat pump starts to work, and water pump is off after heat pump is off. 2.1.2 Ensure no water leakage on piping system, then unlock screen and power on heat pump. 2.2.
  • Page 7 FOR USERS 2.2.3 Screen unlock a. Press for 3 seconds to unlock screen and it will be lit up. b. Only after screen is unlocked, any other buttons can be functioned. Water inlet temperature Water outlet Turbo/ Silence mode temperature Heating Heating capacity percentage Water inlet...
  • Page 8 FOR USERS Note: Compulsory defrosting intervals should be more than 30 minutes and the compressor should run for more than 10 minutes. 2.2.8 Temperature display conversion between °C and °F Press together for 5 seconds to switch between °C and °F. 2.3.
  • Page 9 FOR USERS Press for 5 seconds, enter into “Running status checking”, and the screen alternately shows status point “C0” and its corresponding value. Check all status points and their corresponding value through , Press to quit “running status checking” mode. Running status checking list Symbol Content...
  • Page 10 FOR USERS 3. TECHNICAL SPECIFICATION Model MMTS65 MTS90 MTS110 MTS140 Advised pool volume (gallons) ≤18000 ≤27000 ≤32000 ≤42000 Working air temp (°C / °F) -15~43°C / 23~109°F Performance Condition: Air 27°C(80°F), Water 27°C(80°F), Humidity 80% Heating capacity (Btu) in Turbo mode 66,000 91,000 112,000...
  • Page 11 FOR INSTALLERS AND PROFESSIONALS 1. TRANSPORTATION 1.1. When storing or moving the heat pump, the heat pump should be at the upright position. 1.2. When moving the heat pump, do not lift the water unions since the titanium heat exchanger inside the heat pump will be damaged.
  • Page 12 FOR INSTALLERS AND PROFESSIONALS To avoid air recirculation, the heat pump should be installed in a place with good ventilation or should reserve sufficient space for installation and maintenance. Please refer to the schema below: MTS65 MTS90 – MTS110 – MTS140...
  • Page 13 FOR INSTALLERS AND PROFESSIONALS UNIT= Inches 15.9 23.2 15.3 16.9 37.6 14.2 25.5 MTS65 MTS90 35.9 17.6 27.4 36.8 35.4 15.7 38.8 MTS110 36.5 17.5 27.6 37.4 35.7 21.2 38.8 MTS140 39.8 20.5 31.8 40.7 39.2 20.9 41.4 Above data is subject to modification without notice. ※...
  • Page 14  Wiring must be connected by a professional technician according to the circuit diagram.  Moov TurboSilence units do not require a GFCI to function. If required by code, please respect following guidelines. Set GFCI according to the local code for wiring (current leakage ≤...
  • Page 15 FOR INSTALLERS AND PROFESSIONALS (3) Connect the power cord (4) Install the electrical box cover according to the wiring diagram (5) Install the front panel Wiring diagram...
  • Page 16 FOR INSTALLERS AND PROFESSIONALS NOTE: Must be hard wired, no plug allowed. This product must be well grounded.  WARNING: Before obtaining access to terminals, all supply circuits must be disconnected  If the user wants to connect the water pump timer, the installer is suggested to connect water ...
  • Page 17 FOR INSTALLERS AND PROFESSIONALS  Cut off power supply of the heat pump before cleaning, examination and repairing. Do not touch the electronic components until the LED indication lights on PC board turn off.  Please clean the heat pump with household detergents or clean water, NEVER use gasoline, thinners or any similar fuel.
  • Page 18 FOR INSTALLERS AND PROFESSIONALS 4. FAILURE CODE DISPLAY NOT FAILUREDESCRIPTION No water protection Power supply excesses operation range Excessive temp difference between inlet and outlet water (Insufficient water flow protection) Ambient temperature too high or too low protection Anti-freezing reminder Disconnection of terminal DIN2 for customer’s control switch Display Failure description...
  • Page 19 Heat Exchanger broken due to water left in through unproper winterization. Appropriate winterization can be found on Moov Pool Products website or on page 15 of this manual. Any other winterization default claims will be refused.
  • Page 21 TABLE DES MATIÈRES Pour les utilisateurs……………………………………………………...……….…. P.1-P.9 INFORMATIONS GÉNÉRALES 1.1. Contenu 1.2. Les conditions d’exploitation et la gamme: 1.3. Les avantages des différents modes: 1.4. Rappel amical OPÉRATIONS 2.1. Avis avant d’utiliser 2.2. Mode d’emploi 2.3. Application avancée 2.4. L’entretien quotidien et hivernage SPÉCIFICATIONS TECHNIQUES Pour les installateurs et les professionnels……………………………….…...
  • Page 22 Pour les utilisateurs 1. INFORMATIONS GÉNÉRALES 1.1. Contenu Après le déballage, s’il vous plaît vérifier si vous avez tous les éléments suivants : Remarque : Respectez le sens de l’écoulement de l’eau lors du raccordement des raccords union (ne pas inverser l’entrée et sortie) ! STEP 1 STEP 2...
  • Page 23 Pour les utilisateurs 1.3. Les avantages des différents modes: La pompe à chaleur a deux modes : Turbo et Silence. Ils ont des avantages différents dans des conditions différents. MODE ADVANTAGES Turbo mode Capacité de chauffage : de 120%~20% Chauffage rapide, optimisation intelligente en fonction de la température ambiante et de la température de l'eau Silence mode Capacité...
  • Page 24 Pour les utilisateurs 1.4.5. Ne pas utiliser ou stocker du gaz ou de liquide combustible tels que des diluants, de la peinture et du carburant pour éviter un incendie. 1.4.6. Si des circonstances anormales se sont produits, Par exemple: Bruit anormaux, les odeurs, les fumées et les fuites d’électricité, couper la puissance principale immédiatement et contactez votre revendeur local.
  • Page 25 Pour les utilisateurs 2. OPÉRATION 2.1. Avis avant d’utiliser 2.1.1. Pour une plus longue durée de vie, merci de vérifier que la pompe est allumée avant que la pompe à chaleur est allumée, ainsi que la pompe est déconnectée après que la pompe à chaleur est déconnectée..
  • Page 26 Pour les utilisateurs 2.2.2. Blocage de l’écran: a. S’il n’y a pas d’action pendant 30 secondes, l’écran sera bloqué. b. Quand la pompe à chaleur est éteinte, l’écran sera sombre et « 0% » sera affiché. c. Appuyez-le pendant 3 secondes pour verrouiller l'écran, l’écran sera sombre 2.2.3.
  • Page 27 Pour les utilisateurs a. Dégel automatique: quand la pompe à chaleur est en train de dégeler, clignotera. Le cliignotement arrête après le dégel. b. Dégel obligatoire: quand la pompe à chaleur est en train de chauffer, poussez ensemble pendant 5 secondes pour activer le dégel obligatoire. clignotera et après le dégel le clignotement arrêtera.
  • Page 28 Pour les utilisateurs Réglage de l'heure (Disponible uniquement lorsque le mode de 10 ~ 120 min 5 min fonctionnement de la pompe à eau est réglé sur "2") Temps de fonctionnement continu du compresseur 30 ~ 90 min 1 min entre les modes de dégivrage Température d'entrée du...
  • Page 29 Pour les utilisateurs 2.4. L’entretien quotidien et hivernage 2.4.1. Maintenance quotidienne S’il vous plaît ne pas oublier de couper la puissance électrique de la pompe à chaleur.  S’il vous plaît nettoyer l’évaporateur avec des détergents ménagers ou de l’eau propre. N’utiliser jamais de l’essence, des diluants ou tout combustible similaire.
  • Page 30 Pour les utilisateurs 3. SPÉCIFICATIONS TECHNIQUES Model MTS65 MST90 MTS110 MTS140 Volume de piscine (gallons) ≤18000 ≤27000 ≤32000 ≤42000 Temp d’air (°C / °F) -15~43°C / 23~109°F 27°C(80°F), 27°C(80°F), Conditions de performance: Air L’eau Humidité Cap. de chauffage (Btu) in en Turbo mode 66,000 91,000 112,000...
  • Page 31 Pour les installateurs et les professionnels 1. TRANSPORT 1.1. Lors du stockage ou de déplacer la pompe à chaleur, la pompe à chaleur doit être à la position verticale. 1.2. Ne soulevez pas par les raccords lors du déplacement de la pompe à chaleur parce qu’on peut endommager l'échangeur en titane à...
  • Page 32 Pour les installateurs et les professionnels 2.2. Instructions d'installation 2.2.1 Emplacement et les dimensions Pour éviter la recirculation de l'air, la pompe à chaleur doit être installée dans un endroit bien ventilé ou réserver suffisamment d'espace pour l'installation et l'entretien. Veuillez vous référer au schéma ci-dessous: MTS65 MTS90 –...
  • Page 33 Pour les installateurs et les professionnels = INCH DIM. 15.9 23.2 15.3 16.9 37.6 14.2 25.5 MTS65 MTS90 35.9 17.6 27.4 36.8 35.4 15.7 38.8 MTS110 36.5 17.5 27.6 37.4 35.7 21.2 38.8 MTS140 39.8 20.5 31.8 40.7 39.2 20.9 41.4 Above data is subject to modification without notice.
  • Page 34  Fait bien la connexion à terre de la pompe à chaleur.  Le câblage doit être raccordé par un technicien professionnel selon le schéma de circuit.  Les unités Moov TurboSilence ne requièrent pas de disjoncteurs DDFT pour fonctionner. Si requis par le code, référez-vous aux indications suivantes.
  • Page 35 Pour les installateurs et les professionnels MTS90 – MTS110 – MTS140 (1) Retirer le panneau avant (2) Retirer le couvercle du boîtier électrique (3) Branchez le cordon d'alimentation (4) Installer le couvercle du boîtier électrique conformément au schéma de câblage. (5) Installer le panneau avant...
  • Page 36 Pour les installateurs et les professionnels La schéma de câblage NOTE: Doit être câblé, aucune prise n'est autorisée. Ce produit doit être mis à la terre.  AVERTISSEMENT : Avant d'accéder aux bornes, tous les circuits d'alimentation doivent être  déconnectés.
  • Page 37 Pour les installateurs et les professionnels  Assurez-vous que l’alimentation principale est bien relié.  Vérifiez s’il y a un obstacle devant l’entrée et la sortie d’air de la pompe à chaleur. 2.3.2. Processus  L’utilisateur est demande de démarrer la pompe de filtration avant la pompe à chaleur, et d’éteindre la pompe à...
  • Page 38 Pour les installateurs et les professionnels 3. DÉPANNAGE DES DÉFAUTS COMMUNS Echec Raison Solution Attendre jusqu’à ce que la puissance Aucune puissance est rétabli Pompe à chaleur ne Interrupteur est éteint Mettre sous tension fonctionne pas Fusible brûlé Vérifier et changer le fusible Le disjoncteur est éteint Vérifiez et installez le disjoncteur Le ventilateur...
  • Page 39 Pour les installateurs et les professionnels 4. CODE DÉFAUT Affichage Description de pas de panne Protection manque du débit d’eau (pas de panne) Anomalie dans la puissance d’alimentation Différence température entre l’entrée et la sortie trop élevée (de protection du débit d’eau insuffisant) Protection température ambiante trop élevée/faible Rappel anti-congélation...
  • Page 40 L’échangeur de chaleur endommagé suite à une mauvaise hivernisation. Comment hiverniser votre produit Moov Inverter est détaillé sur la page 16 de ce manuel ou sur le site web de Moov Pool Products. Tout autre demande de garantie résultant d’une mauvaise installation ne sera pas traitée.
