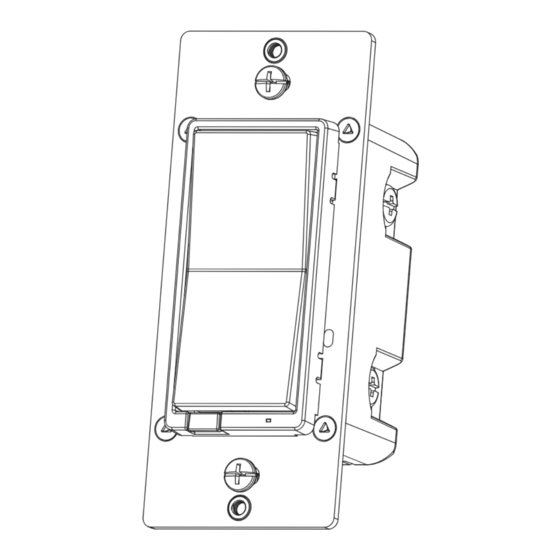

enbrighten ZWA4013 Manual

™
In-Wall
Smart
Fan Control
™
Z-Wave™ certified
ZWA4013
wireless lighting control
Thank you for your purchase!
Instructions Register your
made easy product
Read instructions Receive exclusive
or watch easy-to- deals and register
follow video. your product.
Scan code or visit byjasco.com/58446i. Scan code or visit byjasco.com/deals.
Like our product?
Leave a review on your favorite
retailer website or amazon.com.
Having problems?
Let us know how we can help.
For additional Enbrighten products, visit
Call 1-800-654-8483 between
our website www.byjasco.com.
7AM-8PM, M-F, Central Time.
ADDING YOUR DEVICE TO A Z-WAVE™ NETWORK
1. Follow the instructions for your Z-Wave™ certified controller to add a device to
the Z-Wave™ network.
2. Once the controller is ready to add your device, press the top or bottom of
the rocker.
You have complete control to turn your fixture ON/OFF according to groups,
scenes, schedules and interactive automations programmed by your controller.
If your Z-Wave™ certified controller features remote access, you can control
your fixture from your mobile devices.
If prompted by the controller to enter the S2 security code, refer to the QR
code/security number on the side of the box or the QR code label on the product
(see Figure 1). Enter the 5-digit code.
Figure 1:
DSK :
Z-WAVE™ DSK
XXXXX
-25651-22671
-26939-47599
-19612-25872
PIN: XXXXX
-47752

TO REMOVE AND RESET THE DEVICE

1. Follow the instructions for your Z-Wave™ certified controller to remove a
device from the Z-Wave™ network.
2. Once the controller is ready to remove your device, press the top or bottom of
the rocker.

TO RETURN YOUR SWITCH TO FACTORY DEFAULTS

1. Pull up the air gap switch.
2. While pressing the OFF (bottom) button, push in the air gap and continue
pressing the OFF button. The LED flashes through the eight colors once.
NOTE: This should only be used if your network's primary controller is missing or
otherwise inoperable.
NOTE: SmartStart enabled products can be added into a Z-Wave™ network by
scanning the QR code on the product with a controller providing SmartStart
inclusion. No further action is required and the SmartStart product will be added
automatically within 10 minutes of being switched on in the network vicinity.
SPECIFICATIONS — IMPORTANT!
ZWA4013
Voltage: 120VAC, 60Hz
Signal (frequency): 908.4/916MHz
Maximum loads: 2.5A no more than two identical fans to the switch. Not to exceed 2.5A resistive load.
CONTROLS FAN MOTOR ONLY. For use only with split-capacitor or shaded-pole ceiling fan motors.
Operating temperature range: 32-104° F (0-40° C)
For indoor use only
Specifications subject to change without notice due to continuing product improvement
FEATURES
IMPORTANT! The fixture controlled by the Z-Wave™ in-wall smart fan control must not
exceed ratings. The fan control is designed only for use with permanently installed fixtures.
Get to you know your Z-Wave™ smart fan control
• Turn ON/OFF and adjust fan speed levels manually or remotely via the Z-Wave™ controller
• Can be included in multiple groups and scenes
• May be used in single-pole installation or with up to two Enbrighten, UltraPro or
JascoPro Series add-on switches in 3-way or 4-way wiring configurations
• Interchangeable paddle switch — white & light almond paddle in package
• Uses a standard, rocker-style wallplate for single-gang installations (wallplate
not included)
• Blue LED indicates switch location in a dark room
• Screw terminal installation – requires wiring connections for line (hot), load, neutral and
ground. Traveler wire required for 3-way installation
• This Z-Wave™ device has advanced features that allow you to customize your
experience. These features can only be adjusted by a Z-Wave™ enabled controller that
supports the Z-Wave™ configuration command class. For a complete list of adjustable
configurations, visit www.ezzwave.com/config
NOTE: This smart device only controls the fan motor and does not control any lighting
connected to the fan. If your fan has an integrated light, a second switch must be installed
to control the lighting directly. No more than two identical fans should be connected to the
fan control. The total load of the fan(s) should not exceed 2.5A.
A. Ground (Green/bare)
B. Line or load (Black)
C. Line or load (Black)
A
D. Traveler (Red/other)
E. Neutral (White)
B D
F
F. Top rocker — press &
release to turn fan
on, press & hold to
increase fan speed
G. Bottom rocker — press &
H
release to turn fan
G
o , press & hold to
C E
decrease fan speed
H. Menu button
I
I. Air gap switch — pull the
air gap switch out to
disconnect the power.
Push it all the way back in
for normal operation.
CARACTÉRISTIQUES TECHNIQUES — IMPORTANT!
ZWA4013
Tension : 120VCA, 60Hz
Signal (fréquence) : 908.4/916MHz
Charges maximales : 2.5A no more than two identical fans to the switch. Not to exceed 2.5A resistive load.
CONTROLS FAN MOTOR ONLY. For use only with split-capacitor or shaded-pole ceiling fan motors.
Plage de températures de fonctionnement : De 32 à 104° F (de 0 à 40° C)
Utilisation intérieure uniquement
Les caractéristiques techniques peuvent être modifiées sans préavis en raison de l'amélioration continue des
produits
CARACTÉRISTIQUES
IMPORTANT! L'appareil contrôle intelligent du ventilateur montage mural Z-Wave ne doit pas
dépasser les caractéristiques nominales. L'contrôle du ventilateur est conçu pour être utilisé
uniquement avec des appareils d'éclairage installés de façon permanente.
Familiarisez-vous avec l'utilisation de votre contrôle intelligent du ventilateur Z-Wave
• Turn ON/OFF and adjust fan speed levels manually or remotely via the Z-Wave controller
• Can be included in multiple groups and scenes
• May be used in single-pole installation or with up to two Enbrighten, UltraPro or
JascoPro Series add-on switches in 3-way or 4-way wiring configurations
• Interchangeable paddle switch — white & light almond paddle in package
• Uses a standard, rocker-style wallplate for single-gang installations (wallplate not included)
• Blue LED indicates switch location in a dark room
• Screw terminal installation – requires wiring connections for line (hot), load, neutral and
ground. Traveler wire required for 3-way installation
• This Z-Wave™ device has advanced features that allow you to customize your experience.
These features can only be adjusted by a Z-Wave enabled controller that supports the
Z-Wave configuration command class. For a complete list of adjustable configurations, visit
www.ezzwave.com/config
NOTE: This smart device only controls the fan motor and does not control any lighting
connected to the fan. If your fan has an integrated light, a second switch must be installed to
control the lighting directly. No more than two identical fans should be connected to the fan
control. The total load of the fan(s) should not exceed 2.5A.
A. T erre – (fil vert/fil nu)
B. Secteur ou charge (noir)
C. Secteur ou charge (noir)
A
D. Pendentif (fil rouge/autre
couleur)
E. Neutre (blanc)
B D
F
F. T op rocker — press &
release to turn fan
on, press & hold to
increase fan speed
G. Bottom rocker — press &
H release to turn fan
G o , press & hold to
decrease fan speed
C E
H. Bouton de menu
I. Interrupteur à entrefer – tirez
I l'interrupteur à entrefer pour
couper l'alimentation. Réinsérez-le
complètement en le poussant
pour un fonctionnement normal.
WARNING — SHOCK HAZARD
Turn OFF the power to the branch circuit for the device fixture at the service panel. All wiring
connections must be made with the power OFF to avoid personal injury and damage to the device.
This device is intended for installation in accordance with the National Electric Code and local
regulations in the United States or the Canadian Electrical Code and local regulations in Canada. If you
are unsure or uncomfortable about performing this installation, consult a qualified electrician.

CHANGE PADDLE

This step is optional. Before installation,
you may want to change the paddle to
match your wallplate or décor.
1. Lift the air gap tab at the base of
the paddle.
2. Push the side tabs in on one side
followed by the other to release
paddle and lift it from the device.
3. Insert the air gap and side tabs
and snap the new paddle into place.

REMOVE SINGLE-POLE SWITCH

1. Shut o power to
Out to light (load)
the circuit at the
circuit breaker or
fuse box.
IMPORTANT! Verify
power to switch box
C
LOAD
is OFF before
continuing.
58446
2. Remove
wallplate.
3. Remove the
B
switch mounting LINE
screws.
A
4. Carefully remove GROUND
the switch from
the switch box –
DO NOT
Old switch From breaker box
disconnect
the wires.
5. Identify the following wires in the switch box:
A. Ground – Green/bare
B. Line (hot) – Black (connected to power)
C. Load – Black (connected to lighting)
D. Neutral – White
6. Disconnect the wires from the existing switch – label wires according to the
previous terminal connections.
This product can be operated in any Z-Wave™ network with other Z-Wave™ certified devices from other manufacturers.
All mains operated nodes within the network will act as repeaters regardless of vendor to increase reliability of the network

STANDARD 3-WAY SWITCH WIRING

IMPORTANT! The Z-Wave™ device operates with add-on switches by default. To install it with a standard 3-way switch, follow the steps under 3-way configuration. The instructions below are for wiring a standard 3-way switch.
See install add-on switches.
Typical wiring schematic for 3-way installation
Line side (hot)
LINE
TRAVELER 2
GROUND
H H
C
TRAVELER 1
LINE
LINE SIDE (Z-WAVE™ DEVICE)
1. Shut o power to the circuit at the circuit breaker or fuse box
2. Remove line side wallplate
3. Remove switch from line side switch box – DO NOT disconnect wires
4. Label wire from the power source LINE
5. Label one remaining wire traveler 1 – note the color of this wire for installation
of the 3-way switch
6. Label the other remaining wire traveler 2
7. Disconnect all wires from the switch
8. Connect green/bare wire to the GROUND terminal
9. Connect the line wire to either LINE/LOAD terminal
10. Connect the traveler 1 wire to the other LINE/LOAD terminal
11. Connect the traveler 2 wire to the TRAVELER terminal
12. Connect one end of a jumper to the bundle of neutral wires using a wire nut

3-WAY CONFIGURATION

The smart device is set to work with add-on switches by default. To use with a
standard 3-way switch, follow the steps below.
1. Pull out the air gap switch
2. While pressing the top paddle, push in the air gap switch
3. Continue pressing the top paddle until the LED flashes yellow three times to
indicate standard 3-way switch configuration
4. Repeat these steps to return to the add-on switch setting – LED flashes blue
three times
ADD-ON SWITCH COMPATIBLE
Enbrighten, UltraPro and JascoPro Series add-on switches support the same
features as the Z-Wave™ device, such as single-, double- and triple-tap functions,
from all locations. It also allows operation from up to five locations and provides a
uniform appearance.
Visit byjasco.com to purchase add-on switches.

ADJUST FAN SPEED

The LED indicator confirms fan speed settings by flashing patterns
LOW – LED will blink every two seconds for 10 seconds
MEDIUM – LED will blink every second for 10 seconds
HIGH – LED will blink every half second for 10 seconds
1. To decrease fan speed, press and hold lower rocker.
2. To increase fan speed, press and hold upper rocker.
NOTE: This switch only controls the fan motor and does not control any lighting
that may be part of the fan control. If your fan has an integrated light, a second
light switch will need to be installed separately to control the lighting load
directly. No more than two identical fans should be controlled by one switch. The
total load of the fan(s) should not exceed 2.5A maximum.
Z-WAVE™ INTEROPERABILITY
This product can be included and operated in any Z-Wave™ network with other Z-Wave™ certified devices
from other manufacturers and/or other applications. All non-battery operated nodes within the network will
act as repeaters regardless of vendor to increase reliability of the network.
This device supports association command class (3 Groups)
• Association Group 1 supports Lifeline, Binary Switch Report
• Association Group 2 supports Basic Set and is controlled by pressing the ON or OFF button with the local load
• Association Group 3 supports Basic Set and is controlled by double pressing the ON or OFF button
• Each Association Group supports 5 total nodes
All brand names shown are trademarks of their respective owners
MADE IN CHINA
Distributed by Jasco Products Company LLC, 10 E. Memorial Rd., Oklahoma City, OK 73114.
This Jasco product comes with a 5-year limited warranty. Visit www.byjasco.com for warranty details.
Questions? Contact our U.S.-based Consumer Care at 1-800-654-8483 7AM-8PM, M-F, Central Time.
©JASCO 2022 | ZWA4013 | 58446 | 05/06/22 v1
CONFIGURATION À TROIS VOIES
Par défaut, l'appareil intelligent est configuré pour fonctionner avec des interrupteurs
supplémentaires. Pour l'utiliser avec un interrupteur à trois voies standard, suivez les
étapes présentées ci-après.
1. Tirez sur l'interrupteur à entrefer.
2. Pendant que vous appuyez sur la palette supérieure, tirez sur l'interrupteur à entrefer.
3. Continuez d'appuyer sur la palette supérieure jusqu'à ce que le voyant à DEL jaune
clignote trois fois, ce qui indique la configuration à trois voies standard.
4. Répétez ces étapes pour revenir aux paramètres de l'interrupteur supplémentaire – le
voyant à DEL bleu clignote trois fois.
COMPATIBLE AVEC LES INTERRUPTEURS COMPLÉMENTAIRES
Les interrupteurs supplémentaires Enbrighten, UltraPro et JascoPro Series prennent en
charge les mêmes caractéristiques que l'appareil Z-Wave, comme les fonctions à simple,
double et triple touche, à tous les emplacements. Ils sont également opérationnels dans un
maximum de cinq emplacements di érents et ont une apparence harmonisée.
Visitez byjasco.com pour acheter des interrupteurs supplémentaires.
RÉGLAGE DE LA VITESSE DU VENTILATEUR
Le voyant à DEL confirme les réglages du ventilateur en respectant une série de clignotements.
Vitesse faible (LOW) – La DEL clignote toutes les deux secondes pendant 10 secondes
Vitesse moyenne (MEDIUM) – La DEL clignotant toutes les secondes pendant 10 secondes
Vitesse élevée (HIGH) – La DEL clignote toutes les demi-secondes pendant 10 secondes
1. Pour diminuer la vitesse du ventilateur : Appuyez sur la partie inférieure de l'interrupteur
basculant, et maintenez-la enfoncée.
2. Pour augmenter la vitesse du ventilateur : Appuyez sur la partie supérieure de l'interrupteur
basculant, et maintenez-la enfoncée.
REMARQUE: Cet interrupteur commande le moteur du ventilateur uniquement; il ne
commande pas le module d'éclairage qui pourrait faire partie de la commande de l'appareil.
Dans le cas des ventilateurs avec module d'éclairage intégré, un second interrupteur doit être
installé séparément pour assurer la commande directe de la charge d'éclairage. Pas plus de
deux ventilateurs identiques pour un interrupteur. Assurez-vous que la charge totale du ou des
ventilateurs branchés n'excède pas 2.5 ampère.
INTEROPÉRABILITÉ ENTRE LES DISPOSITIFS Z-WAVE™
Ce produit peut être utilisé dans un réseau Z-Wave avec d'autres appareils certifiés Z-Wave produits par
d'autres fabricants et d'autres applications. Tous les nœuds fonctionnant sans pile au sein du réseau joueront
le rôle de répétiteurs, quel que soit le fournisseur, afin de rehausser la fiabilité du réseau.
Cet appareil prend en charge la classe de commandes Association (trois groupes)
• Le groupe d'association 1 prend en charge la ligne de sécurité et le rapport Binary Switch
• Le groupe d'association 2 prend en charge le réglage de base et est commandé par une pression du bouton
de marche et d'arrêt par la charge locale
• Le groupe d'association 3 prend en charge le réglage de base et est commandé par une double pression du
bouton de marche et d'arrêt
• Chaque groupe d'association prend en charge un total de cinq (5) nœuds
Tous les noms de marque sont des marques de commerce de leurs propriétaires respectifs
FABRIQUÉ EN CHINE
Distribué par Jasco Products Company LLC, 10 East Memorial Rd, Oklahoma City, OK 73114.
Ce produit Jasco a une garantie limitée de cinq ans. Visitez le site www.byjasco.com pour obtenir des détails
sur la garantie.
Des questions? Veuillez communiquer avec notre service à la clientèle aux États-Unis au 1-800-654-8483, de
7 h à 20 h (HNC), du lundi au vendredi.
© JASCO 2022 | ZWA4013 | 58446 | 05/06/22 v1

SINGLE-SWITCH WIRING

WIRING REQUIREMENTS

Attach using the enclosure's holes, strip insulation 5/8in. (16mm).
UL specifies the tightening torque for the screws is 12lbf-in (14Kgf-cm).
2
C
GROUND
1
B
A D
D
NEUTRAL
A. LINE - Black wire/black screw (input)
B. LOAD - Black wire/black screw (output)
C. GROUND - Green or bare wire/green screw
D. JUMPER - White wire/silver screw
1. Connect green/bare wire to the GROUND terminal.
2. Connect the black wire from the light to either LINE/LOAD terminal.
3. Connect the black wire from the power source (hot) to the other LINE/LOAD terminal.
4. Connect the white wire to the NEUTRAL terminal – use jumper if necessary.
NOTE: The traveler terminal is only used for multi-switch wiring and is not used in a two-way
system (one switch and one load).
5. Secure the device into the switch box with the provided mounting screws – ensure wires
are not pinched or crushed.
6. Install the wallplate.
Load side
TRAVELER 2
Load
H H
A
C
TRAVELER 1
LINE
13. Connect the other end of the jumper to the NEUTRAL terminal
14. Secure the device into the switch box with the provided mounting screws –
ensure wires are not pinched or crushed
15. Install the wallplate
LOAD SIDE (3-WAY SWITCH)
1. Remove load side wallplate
2. Remove switch from load side switch box – DO NOT disconnect wires
3. Label wire from the light LOAD
4. Label traveler 1 wire – recall the wire color from the Z-Wave™ device installation
5. Label traveler 2 wire
6. Disconnect all wires from the switch
ESPECIFICACIONES ¡IMPORTANTE!
ZWA4013
Voltaje: 120VCA, 60Hz
Señal (frecuencia): 908.4/916MHz
Cargas máximas: 2.5A no more than two identical fans to the switch. Not to exceed 2.5A resistive load.
CONTROLS FAN MOTOR ONLY. For use only with split-capacitor or shaded-pole ceiling fan motors.
Rango de temperatura de funcionamiento: 32-104° F (0-40° C)
Para uso en espacios interiores solamente
Las especificaciones están sujetas a cambio sin aviso debido a la mejora continua de productos
CARACTERÍSTICAS
¡IMPORTANTE! El aparato controlado por el control inteligente de ventiladores Z-Wave no
debe superar las clasificaciones. El control de ventiladores está diseñado exclusivamente
para uso con aparatos de instalación permanente.
Familiarizarse con su control inteligente de ventiladores Z-Wave™
• Turn ON/OFF and adjust fan speed levels manually or remotely via the Z-Wave controller
• Can be included in multiple groups and scenes
• May be used in single-pole installation or with up to two Enbrighten, UltraPro or
JascoPro Series add-on switches in 3-way or 4-way wiring configurations
• Interchangeable paddle switch — white & light almond paddle in package
• Uses a standard, rocker-style wallplate for single-gang installations (wallplate
not included)
• Blue LED indicates switch location in a dark room
• Screw terminal installation – requires wiring connections for line (hot), load, neutral and
ground. Traveler wire required for 3-way installation
• This Z-Wave™ device has advanced features that allow you to customize your
experience. These features can only be adjusted by a Z-Wave™ enabled controller that
supports the Z-Wave™ configuration command class. For a complete list of adjustable
configurations, visit www.ezzwave.com/config
NOTE: This smart device only controls the fan motor and does not control any lighting
connected to the fan. If your fan has an integrated light, a second switch must be installed
to control the lighting directly. No more than two identical fans should be connected to the
fan control. The total load of the fan(s) should not exceed 2.5A.
A
B D
F
H
G
C E
I
WARNING/ADVERTENCIA/AVERTISSEMENT
RISK OF FIRE
RISK OF ELECTRICAL SHOCK
RISK OF BURNS
CONTROLLING APPLIANCES
CAUTION: TO REDUCE THE RISK OF OVERHEATING AND POSSIBLE DAMAGE TO OTHER EQUIPMENT, DO
NOT INSTALL TO CONTROL A RECEPTACLE, MOTOR-OPERATED APPLIANCE, FLUORESCENT LIGHTING
FIXTURE OR A TRANSFORMER-SUPPLIED APPLIANCE.
• DO NOT EXCEED RATINGS
• DO NOT USE TO CONTROL ANY DEVICE WHERE UNINTENDED OPERATION COULD CAUSE
UNSAFE CONDITIONS (HEAT LAMP, SUN LAMP, ETC.)
• NOT FOR USE WITH MEDICAL OR LIFE-SUPPORT EQUIPMENT
• FOR INDOOR USE ONLY
RIESGO DE INCENDIO
RIESGO DE DESCARGA ELÉCTRICA
RIESGO DE QUEMADURAS
CONTROL DE EQUIPOS ELECTRODOMÉSTICOS PRECAUCIÓN: A FIN DE DISMINUIR EL RIESGO
DE RECALENTAMIENTO Y DE POSIBLES DAÑOS EN LOS DEMÁS EQUIPOS, NO INSTALAR PARA
CONTROLAR APARATOS QUE FUNCIONAN A MOTOR, ARTEFACTOS DE ILUMINACIÓN DE LUZ
FLUORESCENTE O APARATOS ALIMENTADOS CON TRANSFORMADORES.
• NO SUPERE LOS VALORES NOMINALES ELÉCTRICOS
• NO USAR PARA CONTROLAR DISPOSITIVOS
• SE PROHÍBE SU EMPLEO EN EQUIPO MÉDICO O EQUIPO PARA EL MANTENIMIENTO DE LAS
FUNCIONES VITALES
• USE SOLAMENTE EN INTERIORES
RISQUE D'INCENDIE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
COMMANDE DES APPAREILS ATTENTION : POUR RÉDUIRE LE RISQUE DE SURCHAUFFE ET DE DOMMAGES
POSSIBLES À D' A UTRES APPAREILS, NE PAS INSTALLER POUR COMMANDER UN APPAREIL ACTIONNÉ PAR MOTEUR,
UN APPAREIL D'ÉCLAIRAGE FLUORESCENT OU UN APPAREIL ALIMENTÉ PAR
UN TRANSFORMATEUR.
• NE PAS DÉPASSER LES CARACTÉRISTIQUES NOMINALES
• NE PAS UTILISER POUR COMMANDER DES APPAREILS POUR LESQUELS UN FONCTIONNEMENT IMPRÉVU
POURRAIT ENTRAÎNER DES CONDITIONS DANGEREUSES (LAMPE À RAYONS INFRAROUGES, LAMPE
SOLAIRE, ETC.)
• NE PAS UTILISER AVEC UN ÉQUIPEMENT MÉDICAL OU DE SURVIE
• POUR UTILISATION INTÉRIEURE UNIQUEMENT
WARRANTY/GARANTÍA/GARANTIE
Jasco Products Company warrants this product to be free from manufacturing defects for five years from the original
date of consumer purchase. This warranty is limited to the repair or replacement of this product only and does not
extend to consequential or incidental damage to other products that may be used with this product. This warranty is in
lieu of all other warranties, expressed or implied. Some states do not allow limitations on how long an implied warranty
lasts or permit the exclusion or limitation of incidental or consequential damage, so the above limitations may not apply
to you. This warranty gives you specific rights and you may also have other rights which vary from state to state. Please
contact our U.S.-based Consumer Care at 1-800-654-8483 (option 1) between 7AM–8PM, M-F, Central Time or
www.byjasco.com if the unit should prove defective within the warranty period.
Jasco Products Company garantiza que este producto estará libre de defectos de fabricación durante cinco años a partir
de la fecha de compra original del consumidor. Esta garantía se limita a la reparación o el reemplazo solo de este
producto y no se extiende a daños consecuentes o incidentales a otros productos que puedan usarse con este producto.
Esta garantía se otorga en lugar de todas las demás garantías expresas o implícitas. Algunos estados no permiten
limitaciones a la duración de una garantía implícita ni permiten la exclusión de daños incidentales o consecuentes, por lo
que las limitaciones anteriores pueden no aplicarse a usted. Esta garantía le otorga derechos específicos y posiblemente
tiene otros derechos que pueden variar de un estado a otro. Comuníquese con nuestro Servicio al Consumidor con sede
en EE. UU. al 1-800-654-8483 (opción 1) entre las 7 a. m. y las 8 p. m., hora del centro, o en www.byjasco.com si la unidad
resulta defectuosa dentro del período de garantía.
Jasco Products Company garantit que ce produit est exempt de tout défaut de fabrication pour cinq ans à compter de la
date de l'achat original par l'acheteur. Cette garantie se limite exclusivement à la réparation ou au remplacement de ce
produit et n'est pas applicable aux dommages indirects ou accessoires survenus sur d'autres produits utilisés avec ce
produit. Cette garantie se substitue à toute autre garantie expresse ou implicite. Certains États ne permettent pas de
restrictions quant à la durée d'une garantie implicite ou permettent l'exclusion ou la limitation des dommages indirects et
accessoires; il se peut, par conséquent, que cette garantie ne s'applique pas dans votre cas. Cette garantie vous confère
des droits juridiques précis; vous pouvez jouir d'autres droits qui peuvent varier d'un État à l'autre. Veuillez communiquer
avec notre service à la clientèle aux États-Unis au 1-800-654-8483 (option 1) entre 7 h à 20 h (HNC), du lundi au vendredi
ou sur www.byjasco.com si l'appareil devient défectueux pendant la période de garantie.
NEUTRAL
A
LINE
B
LOAD
D
JUMPER
C
GROUND
Insert wires into holes, DO NOT wrap wires around screws
Z-Wave™ device on line side with standard 3-way switch
D
NEUTRAL
C
GROUND
A
LINE
B
B
TRAVELER 1
E E
JUMPER
D
GROUND
C TRAVELER 2
B
A. LINE - Black wire/black screw
C
B. TRAVELER 1 - Black wire/black screw (output)
C. TRAVELER 2 - Red wire/brass screw (traveler)
D. GROUND - Green or bare wire/green screw
E. JUMPER - White wire/silver screw
7. Connect green/bare wire to the GROUND terminal
8. Connect the load wire to the traveler 1 wire using a wire nut
9. Connect traveler 2 to the LINE (hot) terminal
10. Connect one end of a jumper to the bundle of neutral wires using a wire nut
11. Connect the other end of the jumper to the COMMON terminal
12. Secure the 3-way switch into the switch
box – ensure wires are not pinched or crushed
13. Install the wallplate
14. Apply power to the fuse box or circuit
breaker
CONFIGURACIÓN DE 3 VÍAS
El dispositivo inteligente está configurado para funcionar con interruptores
auxiliares de manera predeterminada. Para usarlo con un interruptor de 3 vías
estándar, siga los pasos a continuación.
1. Desconecte el interruptor de espacio de aire
2. Mientras presiona la paleta superior, empuje el interruptor de espacio de aire
3. Siga presionando la paleta superior hasta que la luz LED parpadee de color
amarillo tres veces para indicar la configuración de interruptor de 3 vías
estándar
4. Repita estos pasos para volver a la configuración de interruptor auxiliar. La luz
LED parpadea de color azul tres veces
COMPATIBLE CON INTERRUPTOR AUXILIAR
Los interruptores auxiliares Enbrighten, UltraPro y JascoPro Series son
compatibles con las mismas características que el dispositivo Z-Wave, como
funciones de una pulsación, dos pulsaciones o tres pulsaciones, desde todas las
ubicaciones. También permite la operación desde hasta cinco ubicaciones y
ofrece una apariencia uniforme.
Visite byjasco.com para comprar interruptores auxiliares.
AJUSTE DE LA VELOCIDAD DEL VENTILADOR
El indicador LED confirma cuál es la velocidad del ventilador según el tipo de parpadeo.
BAJA: la luz LED parpadeará cada 2 segundos durante 10 segundos
MEDIA: la luz LED parpadeará cada segundo durante 10 segundos
ALTA: la luz LED parpadeará cada medio segundo durante 10 segundos
1. Para disminuir la velocidad del ventilador: presione sin soltar el interruptor basculante
inferior.
2. Para aumentar la velocidad del ventilador: presione sin soltar el interruptor basculante
superior.
NOTA: El interruptor solo controla el motor del ventilador, no los dispositivos de iluminación
A. Tierra (verde/pelado)
que puedan ser parte de dicho control. Si el ventilador cuenta con una lámpara integrada, será
B. Línea o carga (negro)
necesario instalar un segundo interruptor por separado para controlar la carga de la luz
C. Línea o carga (negro)
directamente. Un interruptor solo podrá controlar un máximo de dos ventiladores idénticos. La
D. Viajero (rojo/otro)
carga total del ventilador o ventiladores no deberá ser superior a 2.5A.
E. Neutro (blanco)
F. Top rocker — press &
INTEROPERABILIDAD DE Z-WAVE
release to turn fan
Este producto se puede incluir y operar en cualquier red Z-Wave con otros dispositivos Z-Wave certificados
on, press & hold to
de otros fabricantes u otras aplicaciones. Todos los nodos que no son alimentados por pilas dentro de la
increase fan speed red servirán como repetidores sin importar cual sea el proveedor para aumentar la confiabilidad de la red.
G. Bottom rocker — press &
Este dispositivo admite la clase de comando de asociación (3 grupos)
release to turn fan
• Grupo de asociación 1 admite informes de conmutador binario de la red vital (Lifeline)
• Grupo de asociación 2 admite la configuración básica y se controla presionando el botón de encendido o
o , press & hold to
apagado con la carga local
decrease fan speed
• Grupo de asociación 3 admite la configuración básica y se controla presionando dos veces el botón de
H. Botón de menú
encendido o apagado
• Cada grupo de asociación admite 5 nodos en total
I. Interruptor de espacio de
aire: tire del interruptor de
Todos los nombres de marcas son marcas comerciales de sus respectivos propietarios
espacio de aire para
HECHO EN CHINA
desconectar la energía.
Distribuido por Jasco Products Company LLC, 10 E. Memorial Rd., Oklahoma City, OK 73114.
Empújelo hasta atrás en
funcionamiento normal. Este producto de Jasco tiene una garantía limitada de 5 años. Visite www.byjasco.com para conocer los
detalles de la garantía.
¿Tiene preguntas? Comuníquese con nuestro servicio de atención al consumidor de EE. UU. al
1-800-654-8483, de lunes a viernes, de 7 a. m. a 8 p. m. (hora central).
©JASCO 2022 | ZWA4013 | 58446 | 05/06/22 v1
FCC/IC
Suppliers Declaration of Conformity | Model #: 58446 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma City, OK
73114, www.byjasco.com
This device complies with Part 15 of the FCC and Industry Canada license-exempt RSS standards. Operation is
subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by unauthorized
modifications to this equipment. Such modifications could void the user's authority to operate the equipment
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy,
and if not installed and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning
the equipment o and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit di erent to which the receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
See product label for FCC/IC certification numbers.
CAN ICES-3(B)/NMB-3(B)
Declaración de conformidad de proveedores | Modelo n.º: 58446 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma
City, OK 73114, www.byjasco.com
Este dispositivo cumple con la Sección 15 de la FCC y las normas RSS exentas de licencia de Industry Canada.
El funcionamiento depende de las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias
perjudiciales, y (2) este dispositivo debe aceptar toda interferencia recibida, incluyendo las que puedan causar
un funcionamiento no deseado.
NOTA DE LA FCC: El fabricante no asume ninguna responsabilidad por las interferencias de radio o televisión causadas
por modificaciones no autorizadas en este equipo. Este tipo de modificaciones podría anular la autoridad del usuario
para operar el equipo
NOTA: Este equipo se sometió a pruebas y se considera que cumple con los límites de un dispositivo digital de clase B,
de conformidad con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una
protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera,
usa y puede irradiar energía de radiofrecuencia. Si no se instala y usa de acuerdo con estas instrucciones, podrá causar
interferencia perjudicial a las radiocomunicaciones. Por otro lado, tampoco es posible garantizar que
no ocurrirán interferencias en una instalación en particular. En caso de que este equipo cause interferencias perjudiciales
en la recepción de radio o televisión, algo que puede determinarse apagando y encendiendo el equipo, se recomienda
al usuario que intente corregir las interferencias aplicando una o varias de las siguientes medidas:
— Cambiar la orientación o ubicación de la antena receptora.
— Aumentar la distancia entre el equipo y el receptor.
— Conectar el equipo a la salida de un circuito diferente al cual está conectado el receptor.
— Consultar al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.
Vea la etiqueta del producto para conocer los números de certificación FCC/IC.
CAN ICES-3(B)/NMB-3(B)
Déclaration de conformité du fabricant | N° de modèle : 58446 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma City,
OK 73114, www.byjasco.com
Cet appareil est conforme à la section 15 des règlements de la FCC et aux normes CNR exemptes de licence d'Industrie
Canada. Son utilisation est assujettie aux deux conditions suivantes : 1) cet appareil ne doit pas occasionner de
brouillage préjudiciable; et 2) cet appareil doit accepter toutes les interférences reçues, notamment les interférences qui
peuvent provoquer un fonctionnement non désiré.
REMARQUE DE LA FCC : Le fabricant n'est pas responsable des interférences sur les fréquences radioélectriques ou
télévisuelles pouvant être causées par des modifications non autorisées de cet appareil. De telles modifications peuvent
annuler le droit de l'utilisateur à utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux appareils numériques de catégorie B
définies dans le paragraphe 15 des normes FCC. Ces limites ont été définies afin de fournir une protection raisonnable
contre le brouillage préjudiciable en milieu résidentiel. Cet appareil produit, utilise et peut émettre des ondes de
fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer un brouillage
préjudiciable aux communications radio. Il n'existe toutefois aucune garantie que des interférences ne se produiront pas
dans une installation donnée. Si cet appareil provoque un brouillage préjudiciable à la réception radiophonique ou
télévisuelle (ce qui peut être vérifié en l'allumant et en l'éteignant), nous encourageons l'utilisateur à essayer de corriger
ces interférences en appliquant une ou plusieurs des mesures suivantes :
— Réorienter ou déplacer l'antenne de réception.
— Augmenter la distance entre l'appareil et le récepteur.
— Brancher l'appareil à une prise secteur di érente de celle du récepteur.
— Consultez le détaillant ou un technicien qualifié en radio/télévision pour obtenir de l'aide.
Voir l'étiquette du produit pour les numéros de certification FCC/IC.
CAN ICES-3(B)/NMB-3(B)

CYCLE LED

The LED below the fan control acts as a guide
light or status indicator.
How to cycle through options:
1. Press menu button for five seconds
2. Press up three times and down one time quickly –
indicator flashes blue
3. Push the top paddle:
A. Once for LED ON when the load is OFF –
illuminates orange to confirm
B. Twice for LED ON when the load is ON –
illuminates yellow to confirm
C. Three times for always OFF – illuminates
pink to confirm
D. Four times for always ON – illuminates
purple to confirm
4. Press menu button once to save – indicator
flashes green twice

CHANGE LED INDICATOR COLOR

The device supports the Indicator Command
Class and support the Indicator ID 0x50 (Identify)
and Properties ID 0x03, 0x04 and 0x05
The LED indicator color can be changed from
the device.
1. Press menu button for five seconds
2. Press top paddle once and bottom paddle once –
LED illuminates in selected color
3. Press top or bottom paddle to cycle through
color options:
• Blue (default)
• Red
• Orange • Pink
• Yellow • Purple
• White
• Green
4. Press menu button once to save – indicator
flashes green twice
DO NOT remove screws
the add-on switch manual to
Load TRAVELER 2
D
GROUND
LINE
C
H H
TRAVELER 1 B
C
A
LINE
Scan QR code below if there isn't
a line bundle in the switch box
Scan code for
alternate 3-way
wiring process
