INTRODUCTION
Ce gestionnaire compact est facile à mettre en place, grâce à son faible encombrement (ø 59 mm).
Il donne accès à toutes les informations utiles pour suivre précisément l'état de charge de l'installation électrique.
Il calcule la capacité résiduelle et donne une visibilité sur la tension et le courant du parc de service.
Un système ergonomique basé sur trois boutons permet un accès rapide à l'ensemble des informations utiles.
Il est compatible avec tout type de batteries et est parfaitement adapté aux batteries lithium.
Attention, contrairement au gestionnaire EGBMS1, ce modèle ne dispose pas d'alarmes.
CARACTÉRISTIQUES DÉTAILLÉES
CARACTÉRISTIQUES FONCTIONNELLES :
•
Affichage de la capacité résiduelle du parc de batteries de service en pour-
centage et Ah (capacité du parc de service paramétrable jusqu'à 999Ah).
•
Affichage de la tension du parc de service.
•
Affichage du courant entrant ou sortant de la batterie de service en A.
•
Ecran rétroéclairé automatiquement dès qu'une activité est détectée.
•
L'état de charge est mémorisé même lorsque l'appareil n'est plus alimenté.
•
Livré avec un shunt de 350A (tolérance jusqu'à 500A) et compatible avec les
installations 12 / 24 / 48 Volts (connectique M10).
•
Installation facile grâce au câble propriétaire entre le shunt et le gestionnaire.
GESTIONNAIRE DE BATTERIES

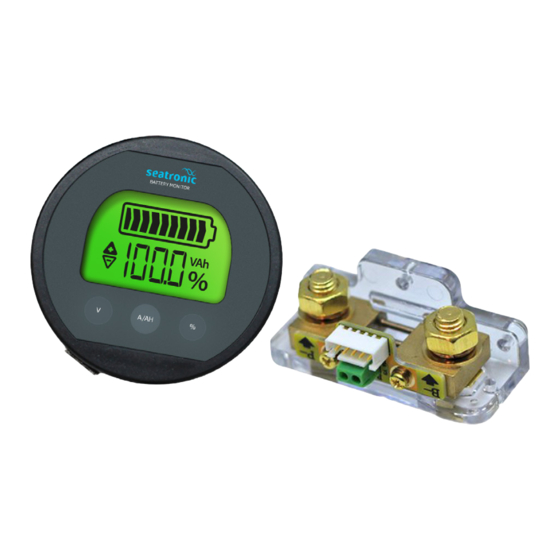

VISUEL DU GESTIONNAIRE
SEATRONIC EGBMS0
AVAILABLE ON
NEXT PAGES
CARACTÉRISTIQUES ELECTRIQUES :
•
Alimentation : 8 à 80 Volt
•
Consommation veille (pas d'activité / écran
non rétroéclairé) : 0.6 mA
•
Consommation actif (supérieure à 0.1A /
écran rétro éclairé) : 10 mA
•
Précision mesure de courant : 1%
CARACTÉRISTIQUES MÉCANIQUES :
•
Dimensions gestionnaire : 59x20 mm
•
Perçage : 55 mm
•
Dimensions shunt : 85x32x40 mm
•
Poids gestionnaire + shunt : 300 grammes
•
Câble gestionnaire-shunt : 5m
NOTICE
.fr
Advertisement
Table of Contents
Summary of Contents for Seatronic EGBMS0
- Page 1 NOTICE GESTIONNAIRE DE BATTERIES SEATRONIC EGBMS0 AVAILABLE ON NEXT PAGES INTRODUCTION Ce gestionnaire compact est facile à mettre en place, grâce à son faible encombrement (ø 59 mm). Il donne accès à toutes les informations utiles pour suivre précisément l’état de charge de l’installation électrique.
-
Page 2: Raccordement Électrique
FIXATION DU GESTIONNAIRE Découper un rond de diamètre 54 ou 55 mm grâce à une scie cloche afin de fixer le gestionnaire. Bracelet de fixation Tableau LE SHUNT DOIT QUANT A LUI ÊTRE INSTALLÉ DANS UN ENDROIT APPROPRIÈ (PRÈS DU CÂBLE NÉGATIF DES BATTERIES DE SERVICE) ET FIXÉ... -
Page 3: Guide De Dépannage
FONCTIONNEMENT Les connexions étant réalisées en accord avec le schéma de montage, reconnecter les batteries, l’écran indique la tension du parc de service, la capacité initiale de la batterie et d’autres informations. Si l’écran n’indique aucune valeur vérifier les connexions et mettre de nouveau sous tension. V : Tension A : Intensité... -
Page 4: Specifications
USER MANUAL BATTERY MANAGER SEATRONIC EGBMS0 INTRODUCTION This compact manager is easy to install, with its compact size (ø 59 mm). It calculates the residual capacity and provides visibility of the voltage and current of the service park. An ergonomic three-button system provides quick access to all the information you need. -
Page 5: Electrical Connection
FIXING THE MANAGER Use a hole saw to cut a 54 or 55 mm diameter round to fit the manager. Fixing strap Wall THE SHUNT MUST BE INSTALLED IN A SUITABLE PLACE (NEAR THE SERVICE BATTERY CABLE) AND SECURELY FASTENED. ELECTRICAL CONNECTION •... -
Page 6: Troubleshooting
OPERATING Once the connections have been made in accordance with the assembly diagram, reconnect the batteries and the display will show the service voltage, the initial battery capacity and other information. If the display does not show any values, check the connections and power up again. V : Voltage A : Intensity Battery symbol...
