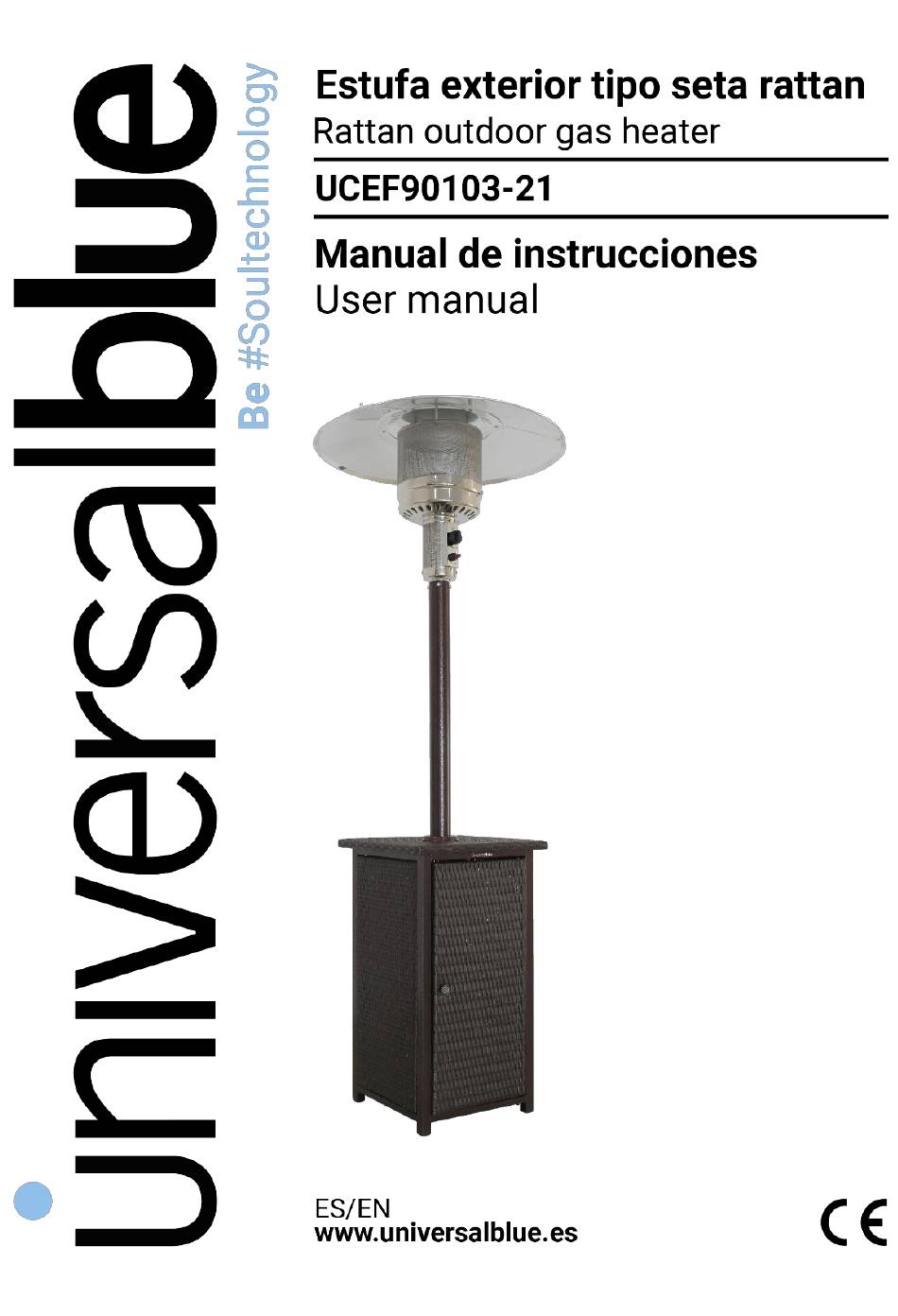

universalblue UCEF90103-21 User Manual

universalblue UCEF90103-21 User Manual

Rattan outdoor gas heater
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UCEF90103-21 and is the answer not in the manual?

Questions and answers

Related Manuals for universalblue UCEF90103-21

Summary of Contents for universalblue UCEF90103-21

  • Page 2: Table Of Contents

    Estufa de gas exterior tipo seta rattan Rattan outdoor gas heater ÍNDICE ESPAÑOL 1. INSTRUCCIONES DE SEGURIDAD ..........3 2. CARACTERISTICAS DEL PRODUCTO ..........8 3. ASIGNACIÓN/ESPECIFICACIONES ..........10 4. MONTAJE ..................10 5. USO DEL GAS EN LAS ESTUFAS DE EXTERIOR ......14 6.

  • Page 3: Español

    ESPAÑOL Felicidades por haber adquirido este producto. Le recomendamos que dedique algún tiempo a leer cuidadosamente este Manual de Instrucciones / Instalación con el fin de hacer un buen uso del mismo. Lea cuidadosamente todas las instrucciones de seguridad antes de utilizar el aparato y conserve este Manual de Instrucciones / Instalación para poder consultarlo en el futuro.
  • Page 4  Utilice únicamente el tipo de gas y el tipo de botella especificados por el fabricante. En caso de viento violento, se debe tener mayoy  precaución para evitar que el aparato se incline.  No utilice el calefactor para interiores, ya que puede causar daños personales o materiales ...
  • Page 5 en la conexión manguera/regulador: apriete la conexión y realice otra prueba de fugas. Si siguen apareciendo burbujas, devuélvala al lugar de compra de la manguera. Si la fuga está en la conexión regulador/válvula del cilindro: desconecte, vuelva a conectar y realice otra comprobación de fugas. Si siguen apareciendo burbujas después de varios intentos, la válvula del cilindro está...
  • Page 6  El conjunto regulador LP/manguera de gas licuado debe estar ubicado fuera de las vías donde las personas puedan tropezar con él o en un área donde la manguera no esté sujeta a daños accidentales.  Cualquier protector u otro dispositivo de protección que se haya retirado para realizar el mantenimiento del calentador debe volver a colocarse antes de ponerlo en funcionamiento.
  • Page 7 vez que se cambie el cilindro). Si muestra signos de agrietamiento, división u otro deterioro, se cambiará por una manguera nueva de la misma longitud y de calidad equivalente.  Para uso en el exterior o en áreas con amplia ventilación.

  • Page 8: Caracteristicas Del Producto

    2. CARACTERISTICAS DEL PRODUCTO UCEF90103-21 Potencia máxima 13000W Quemador de acero inoxidable Apto para propano, butano y mixto Consumo: 946 g/h Protección antivuelco y apagado de llama automático Material: metal y rattan Ruedas para un transporte sencillo Capacidad del cilindro: Max. 11 Kg Uso exclusivo en exteriores Dimensiones del producto: 81,3 x 218.

  • Page 10: Asignación/Especificaciones

    3. ASIGNACIÓN/ESPECIFICACIONES  El calefactor esta diseñado para usado exterior. Asegurese de que siempre haya buena ventilación  Mantenga siempre una distancia adecuada materiales combustibles, de unos 100 cm en la parte superior y 100 cm en los laterales como mínimo. ...
  • Page 11  4 Pernos (M6x30mm) y 4 Tuercas de brida M6 para el montaje del poste de soporte. 4 Pernos (M6x12mm) para la mesa y el alojamiento del tanque.  Cadenas para el tanque. PASO 1 Fije el pomo en la puerta con un tornillo M4X18.
  • Page 12 PASO 3 3-1. Coloque la mesa a través del soporte, asegure la mesa con 4 piezas de tornillos M6X12. 3-2. Poner el anillo de la cubierta a través del poste y por encima del tablero de la mesa. PASO 4 4-1.
  • Page 13 PASO 5 5-1. Compruebe si la conexión del poste vertical y el quemador están montados de acuerdo con las instrucciones, todos tornillos y tuercas están apretados. 5-2. Coloque 3 arandelas planas grandes en los 3 separadores del reflector. PASO 6 Fije el reflector con 3 arandelas planas grandes y 3 tuercas de mariposa.

  • Page 14: Uso Del Gas En Las Estufas De Exterior

    PASO 7 7-1. Suba la carcasa del depósito y apóyela en la placa del poste. 7-2. Conecte el regulador al tanque de gas y apriételo con una llave inglesa. 7-3. Conecte la rosca final de la manguera de gas de entrada al regulador.
  • Page 15  El tanque de propano debe estar dispuesto para permitir la extracción de vapor del cilindro en funcionamiento. Nunca conecte un tanque de propano no regulado al calentador.  La presión de salida del regulador debe cumplir con la categoría de gas correspondiente en la tabla del inyector. ...

  • Page 16: Uso De La Estufa

    6. USO DE LA ESTUFA ENCENDIDO: Abra completamente la válvula de la bombona de suministro de gas. Presione y gire el mando de control variable a la posición PILOTO (90º en sentido contrario a las agujas del reloj). Presione el botón de control variable manténgalo...

  • Page 17: Limpieza Y Mantenimiento

    Tras encenderse la llama , ponga la estufa a la máxima potencia y déjela así durante 5 minutos o más , antes de poner la temperatura que desea. APAGADO: Gire el control hasta colocar la estufa en posición piloto Presione y gire el control hasta colocarlo en la posición OFF Cierre completamente la válvula de gas Almacenado: Cierre siempre la válvula de gas de la bombona después de...

  • Page 18: Servicio Post-Venta

     Retire los restos que puedan quedar en el quemador. Para un mantenimiento óptimo, se recomienda utilizar una funda. Puede adquirir la funda adecuada con el modelo a través de nuestra página webwww.universalblue.es (UACC4010-20 UCEF90103-21modelos cubiertas compatibles). 8. SERVICIO POST-VENTA Este producto tiene una garantía de 2 años.
  • Page 19 - Fuga de gas -Compruebe las - Presión baja del conexiones de las combustible. zonas con fugas - La bombona estará casi vacía. Cámbiela. quemador - Baja presión en el - La bombona estará enciende aparato casi vacía. - La entrada de gas Cámbiela.
  • Page 20  Para hacer uso de la garantía acuda al centro donde compró este producto o bien contacte con nosotros de cualquiera de las siguientes formas: o A través del email sat@universalblue.es, adjuntando la factura de compra e indicando sus datos de contacto y brevemente qué problema presenta su producto.

  • Page 21: Informacion Inherente Medioambiente

    9. INFORMACION INHERENTE MEDIOAMBIENTE Este aparato se ha marcado de acuerdo con la Directiva Europea 2012/19/EU referente eliminación de los Desperdicios de Aparatos Eléctricos y Electrónicos (RAEE). El símbolo del que consta en el aparato indica que el producto al final de su vida útil no se debe tratar como basura doméstica normal, sino que se debe llevar a los centros de recogida diferenciada de desperdicios eléctricos y electrónicos o bien entregar al vendedor en...
  • Page 22 Puedes descargar este manual en nuestra página web: www.universalblue.es *Universal for Engineering Industries Spain, S.L. se reserva el derecho de hacer cualquier cambio en las especificaciones y características de los productos sin previo aviso, debido a la mejora continua de los productos. Las imágenes aquí mostradas son orientativas, por lo que puede haber pequeñas diferencias entre las imágenes y el producto que haya adquirido.

  • Page 23: English

    ENGLISH Congratulations on the purchase of your product. We recommend you to spend some time to read this Instruction Manual in order to fully understand how to use it correctly.. Read all the safety instructions carefully before use and keep this Instruction / Installation Manual for future reference.
  • Page 24  In case of violent wind particular attention must be taken against tilting of the appliance.  Do not use the patio heater for indoors, as it may cause personal injury or property damage.  This outdoor heater is not intended to be installed on recreational vehicles and/or boats.
  • Page 25 after several attempts, cylinder valve is defective and should be returned to cylinder’s place of purchase.  Do not transport heater while it’s operating.  Do not move the heater after it has been turned off until the temperature has cooled down. ...
  • Page 26  Children should be carefully supervised when they are in the area of the heater.  Clothing or other flammable materials should not be hung on the heater or placed on or near the heater.  To change the gas cylinder in a amply ventilated area, away from any ignition source (candle, cigarettes, other flame producing appliances, ...).
  • Page 27 instructions thoroughly before installing or servicing this equipment. FOR YOUR SAFETY If you smell gas: Shut off gas to the appliance. Extinguish any open flame. If odor continues, immediately call your gas supplier or your fire Department.  Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance．...

  • Page 28: Product Features

    2. PRODUCT FEATURES UCEF90103-21 Maximum power 13000W Stainless steel burner Suitable for propane, butane and mixed Consumption: 946 g/h Rollover protection and automatic cut-off Body material: coated steel and rattan Wheels for easy transport Cylinder capacity: Max. 11 Kg For outdoor use only...

  • Page 30: Allocation

    3. ALLOCATION  The heater is primarily for outdoor use only. Always ensure that adequate fresh air ventilation is provided.  Always maintain proper clearance to combustible materials, i.e. top 100 cm and sides 100 cm minimum.  Heater must be placed on level firm ground. ...
  • Page 31 STEP 1 Secure the knob on the door with M4X18 screw. STEP 2 Fix the support post with 4pcs M6x30 bolts and M6 flange nuts.
  • Page 32 STEP 3 3-1. Put the table throught the support, secure the table with 4pcs M6X12 bolts. 3-2. Put the deck ring through the post and above the tabletop. STEP 4 4-1. Remove the 4 bolts from the burner. 4-2. Put the gas hose through into the post.
  • Page 33 STEP 5 5-1. Check whether connection of vertical post and burner are assembled according to instructions, and all bolts and nuts are tightened. 5-2. Put 3 pcs large flat washers on 3 reflector spacers. STEP 6 Fasten the reflector with 3 pcs large flat washers and 3 pcs wing nuts.

  • Page 34: Use Of Gas On The Outdoor Stove

    STEP 7 7-1. Bring up the tank housing and rest it on the post plate. 7-2. Connect the regulator to the gas tank and tighten it with adjustable wrench. 7-3. Connect the end thread of inlet gas hose to the regulator. 7-4. Put LPG gas tank on the stand.

  • Page 35: Using Your Heater

    LEAKAGE TEST Gas connections on the heater are leak tested at the factory prior to shipment. A complete gas tightness check must be performed at the installation site due to possible mishandling in shipment or excessive pressure being applied to the heater. ...
  • Page 36 Note:  If a new tank has just been connected, please allow at least one minute for the air in the gas pipeline to purge out through the pilot hole.  When lighting the pilot flame make sure that the variable control knob is continuously pressed down while pressing the igniter button.

  • Page 37: Cleaning And Maintenance

    You can purchase the cover suitable with the model through our website www.universalblue.es (UACC4010-20 and UCEF90103-21 models compatible covers). 8. AFTER-SALES SERVICE This product has with a 2-year warranty. If you have any problems with the device, before contacting the seller it is recommended to check the following troubleshooting scheme.
  • Page 38 The flame does not -Dirt around -Clean up the dirty remain flame area -Incorrect -Check connections connections -Damaged -Replace thermoelectric thermoelectric pair couple -Check connections -Gas leakage where there -Low fuel pressure leaks - The gas cylinder is almost empty. Replace the cylinder The burner does not -Low pressure...
  • Page 39  To make use of the guarantee go to the store where you purchased this product or contact us by: o By email, sat@universalblue.es. Please, attach the invoice, add your contact details and explain briefly what the issue is.

  • Page 40: Environmental Information

    UNIVERSAL FOR ENGINEERING INDUSTRIES SPAIN, SL C/ Decenio N1, Polígono Industrial Media Legua. 30565. Las Torres de Cotillas (Murcia) 9. ENVIRONMENTAL INFORMATION This appliance is labelled in compliance with European directive 2012/19/EU for Waste Electrical and Electronic Equipment (WEEE). By ensuring that this appliance is disposed of correctly, you will help prevent any possible damage to the environment and to human health, which might otherwise be caused if it were disposed...
  • Page 41 Please comply with your legal obligations and contribute protecting our environment. Download this manual in our web site: www.universalblue.es *Universal for Engineering Industries Spain, S.L. reserves the right to make any change in the specifications and features of the products without prior notice, due to the continuous improvement of the products.
  • Page 42 www.universalblue.es...
