Jasco pro Series Manual

In-Wall
Smart
Outlet
Z-Wave® certified
ZWA1003
wireless lighting control
Thank you for your purchase!
Instructions Register your
made easy product
Read instructions Receive exclusive
or watch easy-to- deals and register
follow video. your product.
Scan code or visit byjasco.com/59387i. Scan code or visit byjasco.com/deals.
Like our product?
Leave a review on your favorite
retailer website or amazon.com.
Having problems?
Let us know how we can help.
For additional JascoPro Series products,
Call 1-800-654-8483 between
visit our website www.jascopro.com.
7AM-8PM, M-F, Central Time.

ADDING/INCLUSION YOUR DEVICE TO A Z-WAVE NETWORK

1. Follow the instructions for your Z-Wave certified controller to add a device to
the Z-Wave network.
2. Once the controller is ready to add your device, press the program button.
You have complete control to turn ON/OFF the smart outlet according to groups,
scenes, schedules and interactive automations programmed by your controller.
If your Z-Wave certified controller features remote access, you can control your
outlet from your mobile devices.
If prompted by the controller to enter the S2 security code, refer to the QR
code/security number on the side of the box or the QR code label on the product
(see Figure 1). Enter the 5-digit code.
Figure 1:
DSK :
Z-WAVE DSK
XXXXX
-25651-22671
-26939-47599
-19612-25872
PIN: XXXXX
-47752

TO REMOVE/EXCLUSION AND RESET THE DEVICE

1. Follow the instructions for your Z-Wave certified controller to remove a device
from the Z-Wave network.
2. Once the controller is ready to remove your device, press the program button.

TO RETURN TO FACTORY DEFAULTS

Press the program button three times, then, press and hold the button for at
least three seconds. The LED blinks five times to confirm.
NOTE: This should only be used if your network's primary controller is missing or
otherwise inoperable.
NOTE: SmartStart enabled products can be added into a Z-Wave network by
scanning the QR code on the product with a controller providing SmartStart
inclusion. No further action is required and the SmartStart product will be added
automatically within 10 minutes of being switched on in the network vicinity.
SPECIFICATIONS — IMPORTANT!
ZWA1003
Power: 125VAC, 60Hz
Signal frequency: 908.4/916MHz
Operating temperature range: 32-104° F (0-40° C)
Total max load for both outlets: 1875W (15A) resistive load
Max load for Z-Wave controlled outlet:
1000W incandescent
1/2HP motor
1875W (15A) resistive load
4.0A CFL/LED
Specifications subject to change without notice due to continuing product improvement

FEATURES

IMPORTANT! The fixture controlled by the Z-Wave smart outlet must not exceed
outlet ratings.
Get to you know your smart outlet
• One Z-Wave controlled outlet
• One always-ON outlet
• Turn ON/OFF manually or through the Z-Wave controller
• Can be added in multiple groups and scenes
• Configurable LED indicates outlet status when turned on
• Screw terminal installation - requires wiring connections for line (hot),
neutral and ground
• This Z-Wave device has advanced features that allow you to customize your
experience. These features can only be adjusted by a Z-Wave enabled controller
that supports the Z-Wave configuration command class. For a complete list of
adjustable configurations, visit www.ezzwave.com/config
A. Line (hot)
B. Neutral (white)
C. Ground (green/bare)
D. Always-ON outlet
D
E. Manual/program button
A
B F. Z-Wave controlled outlet
E
F
C
CARACTÉRISTIQUES TECHNIQUES — IMPORTANT!
ZWA1003
Tension : 125VCA, 60Hz
Fréquence du signal: 908.4/916MHz
Plage de températures de fonctionnement : De 32 à 104° F (de 0 à 40° C)
Charge totale maximale pour les deux prises : Charge résistive de 1875W (15A)
Charge maximale pour prise commandée Z-Wave :
1000W incandescence
Moteur de 1/2HP
Charge résistive de 1875W (15A)
4.0A CFL/DEL
Les caractéristiques techniques peuvent être modifiées sans préavis en raison de l'amélioration continue des
produits
CARACTÉRISTIQUES
IMPORTANT! Le dispositif commandé par la prise intelligente Z-Wave ne doit pas
dépasser les caractéristiques nominales.
Découvrez votre la prise intelligent Z-Wave
• Une prise contrôlée par Z-Wave
• Une prise de courant toujours activée
• Mise en marche ou arrêt manuellement au moyen du contrôleur Z-Wave
• Peut être ajouté à de nombreux groupes et à de nombreuses scènes
• Le voyant DEL configurable indique l'état de la prise lors de la mise en marche
• Borne à vis - Nécessite des raccordements de câblage pour le fil sous tension, le
fil neutre et le fil de mise à la terre
• Cet appareil Z-Wave possède des fonctions avancées qui vous permettent de
personnaliser votre expérience. Ces fonctions ne peuvent être réglées que par
une télécommande compatible avec la technologie Z-Wave qui prend en
charge la classe de commandes de configuration Z-Wave. Pour une liste
complète de configurations, visitez le site suivant : visit www.ezzwave.com/config
A. Secteur (sous tension)
B. Neutre (blanc)
C. Terre (fil vert/fil nu)
D. Prise toujours activée
D
E. Bouton de
A programmation
B
F. Prise commandée Z-Wave
E
F
C
WARNING — SHOCK HAZARD
Turn OFF the power to the branch circuit for the outlet at the service panel. All wiring connections
must be made with the power OFF to avoid personal injury and damage to the outlet. This device is
intended for installation in accordance with the National Electric Code and local regulations in the
United States or the Canadian Electrical Code and local regulations in Canada. If you are unsure or
uncomfortable about performing this installation, consult a qualified electrician.

CHANGE FACEPLATE

This step is optional. Before installation, you may want to change the faceplate to
match your wallplate or décor.
1. Push the edge of the faceplate to slide it to the right.
2. Align the new faceplate with the grooves on the front of the receptacle
and slide it into place.
WARNING - Use only replacement part (ZWA1003-RC) with receptacle (Jasco
Products Company, Model ZWA1003).
WARNING - RISK OF FIRE OR ELECTRIC SHOCK. Do not use this replacement
part with any receptacle other than the one specifically marked on the
packaging and in these instructions.
59387
This product can be operated in any Z-Wave network with other Z-Wave certified devices from other manufacturers.
All mains operated nodes within the network will act as repeaters regardless of vendor to increase reliability of the network

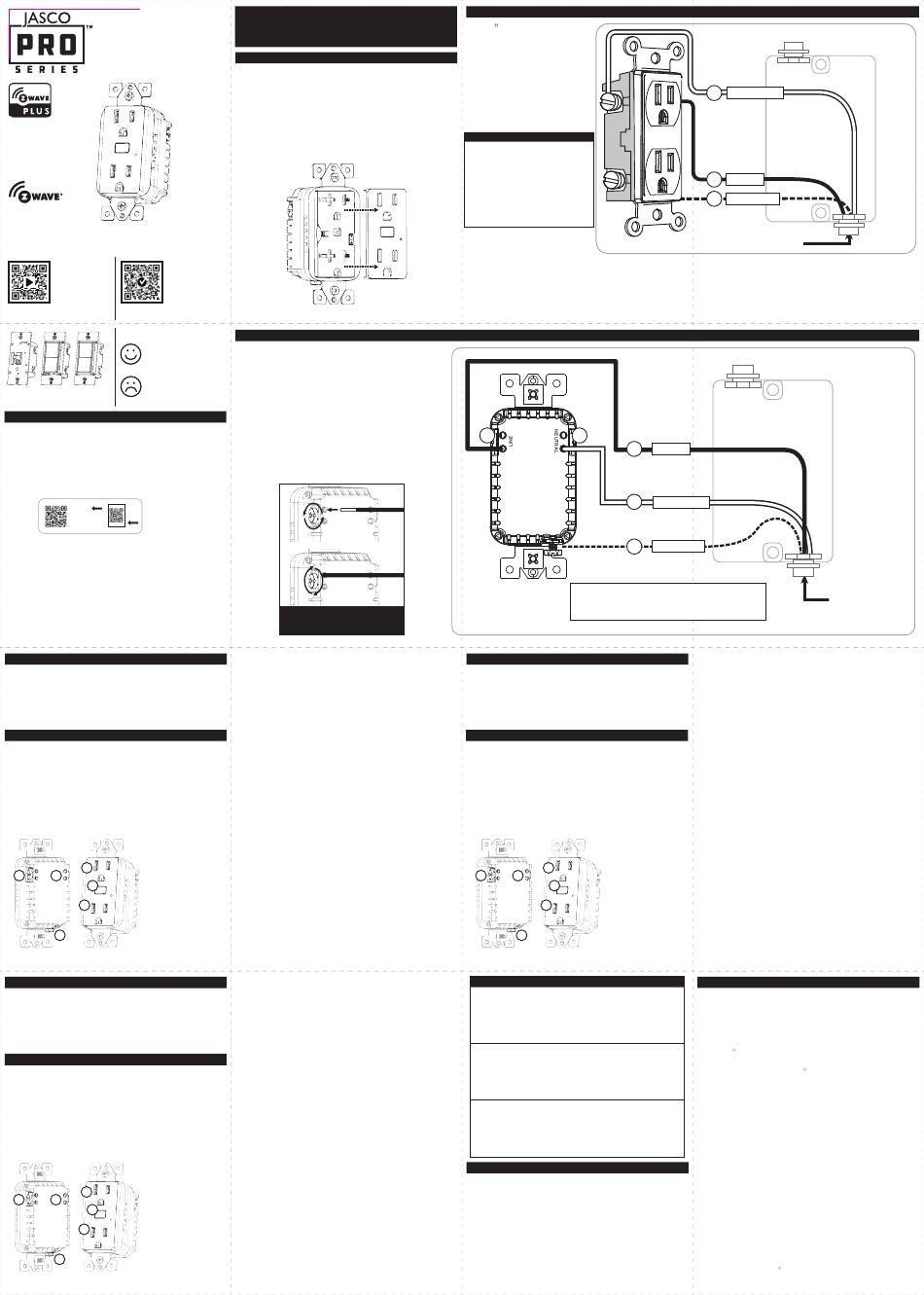

Z-WAVE OUTLET WIRING

WIRING REQUIREMENTS

Attach using the enclosure's holes, strip insulation 5/8in. (16mm).
Tighten screws to 12lbf-in. (14Kgf-cm).
IMPORTANT! The screw terminals in this receptacle are intended for only
copper wire. Consult a qualified electrician if you have aluminum wiring.
Use 14 or 12AWG wire suitable for at least 90° C for supplying line (hot),
neutral and ground connections.
1. Connect green/bare wire to the GROUND terminal.
2. Connect the black wire from the power source (hot) to the LINE terminal.
3. Connect the white wire to the NEUTRAL terminal – use jumper if necessary.
4. Secure the smart device into the electrical box with the provided mounting
screws – ensure wires are not pinched or crushed
5. Install the wallplate.
6. The blue indicator LED flashes twice per second for up to 10 minutes to
indicate the device is in pairing mode.
Insert wires into holes,
DO NOT wrap wires around screws
DO NOT remove screws

Z-WAVE INTEROPERABILITY

This product can be included and operated in any Z-Wave network with other Z-Wave certified devices from
other manufacturers and/or other applications. All non-battery operated nodes within the network will act as
repeaters regardless of vendor to increase reliability of the network.
This device supports association command class (2 Groups)
• Association Group 1 supports Lifeline, Binary Switch Report
• Association Group 2 supports Basic Set and is controlled by pressing the ON or OFF button with the local load
All brand names shown are trademarks of their respective owners
MADE IN MALAYSIA
Distributed by Jasco Products Company LLC, 10 E. Memorial Rd., Oklahoma City, OK 73114.
This Jasco product comes with a 5-year limited warranty. Visit www.byjasco.com for warranty details.
Questions? Contact our U.S.-based Consumer Care at 1-800-654-8483 7AM-8PM, M-F, Central Time.
©JASCO 2022 | ZWA1003 | 59387 | 07/19/22 v1
INTEROPÉRABILITÉ ENTRE LES DISPOSITIFS Z-WAVE
Ce produit peut être utilisé dans un réseau Z-Wave avec d'autres appareils certifiés Z-Wave produits par
d'autres fabricants et d'autres applications. Tous les nœuds fonctionnant sans pile au sein du réseau joueront
le rôle de répétiteurs, quel que soit le fournisseur, afin de rehausser la fiabilité du réseau.
Cet appareil prend en charge la classe de commandes Association (trois groupes)
• Le groupe d'association 1 prend en charge la ligne de sécurité et le rapport Binary Switch
• Le groupe d'association 2 prend en charge le réglage de base et est commandé par une pression du bouton
de marche et d'arrêt par la charge locale
• Le groupe d'association 3 prend en charge le réglage de base et est commandé par une double pression du
bouton de marche et d'arrêt
• Chaque groupe d'association prend en charge un total de cinq (5) nœuds
Tous les noms de marque sont des marques de commerce de leurs propriétaires respectifs
FABRIQUÉ EN MALAISIE
Distribué par Jasco Products Company LLC, 10 East Memorial Rd, Oklahoma City, OK 73114.
Ce produit Jasco a une garantie limitée de cinq ans. Visitez le site www.byjasco.com pour obtenir des détails
sur la garantie.
Des questions? Veuillez communiquer avec notre service à la clientèle aux États-Unis au 1-800-654-8483, de
7 h à 20 h (HNC), du lundi au vendredi.
©JASCO 2022 | ZWA1003 | 59387 | 07/19/22 v1

REMOVE OUTLET

1. Shut o power to the circuit at the circuit
breaker or fuse box.
IMPORTANT! Verify power to switch box is
OFF before continuing.
2. Remove wallplate.
3. Remove the outlet mounting screws.
4. Carefully remove the outlet from the
electrical box – DO NOT disconnect
the wires.
5. Identify the following three wires in the
electrical box:
A. Ground – Green/bare
B. Line (hot) – Black (connected to power)
C. Neutral – White
6. Disconnect the wires from the existing
outlet – label wires according to the
previous terminal connections.

INDICATOR LED

The device supports the Indicator Command
Class and support the Indicator ID 0x50
(Identify) and Properties ID 0x03, 0x04 and
0x05
The indicator LED acts as a guide light or
status indicator.
How to cycle through options:
Press the program button five times to cycle
through the options in the following order:
1. LED ON when the load is ON (default)
2. Always OFF
3. Always ON
Old outlet
A
B
A
B
GROUND
C
A. LINE - Black wire/black screw (input)
B. NEUTRAL - White wire/silver screw
C. GROUND - Green or bare wire/green screw
ESPECIFICACIONES ¡IMPORTANTE!
ZWA1003
Alimentación: 125VCA, 60Hz
Frecuencia de señal: 908.4/916MHz
Rango de temperatura de funcionamiento: 32-104° F (0-40° C)
Carga máxima total para ambos tomacorrientes: 1875W (15A), de carga resistiva
Carga máxima para el tomacorriente controlado por Z-Wave:
1000W incandescence
Moteur de 1/2HP
Charge résistive de 1875W (15A)
4.0A CFL/LED
Les caractéristiques techniques peuvent être modifiées sans préavis en raison de l'amélioration continue des
produits
CARACTERÍSTICAS
¡IMPORTANTE! La lámpara controlada por al tomacorriente inteligente Z-Wave no
debe superar las clasificaciones el tomacorriente.
Conozca su tomacorriente inteligent
• Un tomacorriente controlado
• Un tomacorriente siempre activo
• Encendido y apagado manual o mediante el controlador Z-Wave
• Se puede agregar a varios grupos y escenas
• LED configurable que indica el estado del tomacorriente cuando está encendido
• Instalación de terminal de tornillo: requiere conexiones de cableado para línea
(energizada), neutro y tierra
• Este dispositivo Z-Wave cuenta con funciones de avanzada para que pueda
personalizar su experiencia. Estas funciones solamente pueden ajustarse a través
de un controlador habilitado para Z-Wave que admite la clase de comandos de
configuración de Z-Wave. Para conocer la lista completa de configuraciones
ajustables, visite www.ezzwave.com/config
A. Línea (con corriente)
B. Neutro (blanco)
C. Tierra (verde/pelado)
D. Tomacorriente siempre
D activo
A E. Botón de programación
B
F. Tomacorriente
E
controlado por Z-Wave
F
C
WARNING/ADVERTENCIA/AVERTISSEMENT
RISK OF FIRE
RISK OF ELECTRICAL SHOCK
RISK OF BURNS

CONTROLLING APPLIANCES

• DO NOT EXCEED RATINGS
• DO NOT USE TO CONTROL ANY DEVICE WHERE UNINTENDED OPERATION COULD CAUSE
UNSAFE CONDITIONS (HEAT LAMP, SUN LAMP, ETC.)
• NOT FOR USE WITH MEDICAL OR LIFE-SUPPORT EQUIPMENT
• FOR INDOOR USE ONLY
RIESGO DE INCENDIO
RIESGO DE DESCARGA ELÉCTRICA
RIESGO DE QUEMADURAS
CONTROL DE DISPOSITIVOS
• NO SOBREPASE LOS VALORES NOMINALES
• NO USE PARA CONTROLAR DISPOSITIVOS EN LOS QUE LA OPERACIÓN IMPREVISTA PUEDA
PROVOCAR CONDICIONES POCO SEGURAS (LÁMPARA DE CALOR, LÁMPARA SOLAR, ETC.)
• NO SE DEBE USAR CON EQUIPOS MÉDICOS O DE SOPORTE VITAL
• PARA USO EXCLUSIVO EN INTERIORES
RISQUE D'INCENDIE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
DISPOSITIFS DE COMMANDE
• NE PAS DÉPASSER LES CARACTÉRISTIQUES NOMINALES
• NE PAS UTILISER POUR COMMANDER DES APPAREILS POUR LESQUELS UN FONCTIONNEMENT IMPRÉVU
POURRAIT ENTRAÎNER DES CONDITIONS DANGEREUSES (LAMPE INFRAROUGE, LAMPE SOLAIRE, ETC.)
• NE L'UTILISEZ PAS AVEC UN ÉQUIPEMENT MÉDICAL OU DE SURVIE
• POUR UTILISATION INTÉRIEURE UNIQUEMENT
WARRANTY/GARANTÍA/GARANTIE
Jasco Products Company warrants this product to be free from manufacturing defects for five years from the original
date of consumer purchase. This warranty is limited to the repair or replacement of this product only and does not
extend to consequential or incidental damage to other products that may be used with this product. This warranty is in
lieu of all other warranties, expressed or implied. Some states do not allow limitations on how long an implied warranty
lasts or permit the exclusion or limitation of incidental or consequential damage, so the above limitations may not apply
to you. This warranty gives you specific rights and you may also have other rights which vary from state to state. Please
contact our U.S.-based Consumer Care at 1-800-654-8483 (option 1) between 7AM–8PM, M-F, Central Time or
www.byjasco.com if the unit should prove defective within the warranty period.
Jasco Products Company garantiza que este producto estará libre de defectos de fabricación durante cinco años a partir
de la fecha de compra original del consumidor. Esta garantía se limita a la reparación o el reemplazo solo de este
producto y no se extiende a daños consecuentes o incidentales a otros productos que puedan usarse con este producto.
Esta garantía se otorga en lugar de todas las demás garantías expresas o implícitas. Algunos estados no permiten
limitaciones a la duración de una garantía implícita ni permiten la exclusión de daños incidentales o consecuentes, por lo
que las limitaciones anteriores pueden no aplicarse a usted. Esta garantía le otorga derechos específicos y posiblemente
tiene otros derechos que pueden variar de un estado a otro. Comuníquese con nuestro Servicio al Consumidor con sede
en EE. UU. al 1-800-654-8483 (opción 1) entre las 7 a. m. y las 8 p. m., hora del centro, o en www.byjasco.com si la unidad
resulta defectuosa dentro del período de garantía.
Jasco Products Company garantit que ce produit est exempt de tout défaut de fabrication pour cinq ans à compter de la
date de l'achat original par l'acheteur. Cette garantie se limite exclusivement à la réparation ou au remplacement de ce
produit et n'est pas applicable aux dommages indirects ou accessoires survenus sur d'autres produits utilisés avec ce
produit. Cette garantie se substitue à toute autre garantie expresse ou implicite. Certains États ne permettent pas de
restrictions quant à la durée d'une garantie implicite ou permettent l'exclusion ou la limitation des dommages indirects et
accessoires; il se peut, par conséquent, que cette garantie ne s'applique pas dans votre cas. Cette garantie vous confère
des droits juridiques précis; vous pouvez jouir d'autres droits qui peuvent varier d'un État à l'autre. Veuillez communiquer
avec notre service à la clientèle aux États-Unis au 1-800-654-8483 (option 1) entre 7 h à 20 h (HNC), du lundi au vendredi
ou sur www.byjasco.com si l'appareil devient défectueux pendant la période de garantie.
C
NEUTRAL
B
LINE
A
GROUND
From breaker box
LINE
NEUTRAL
GROUND
INTEROPERABILIDAD DE Z-WAVE
Este producto se puede incluir y operar en cualquier red Z-Wave con otros dispositivos Z-Wave certificados
de otros fabricantes u otras aplicaciones. Todos los nodos que no son alimentados por pilas dentro de la
red servirán como repetidores sin importar cual sea el proveedor para aumentar la confiabilidad de la red.
Este dispositivo admite la clase de comando de asociación (3 grupos)
• Grupo de asociación 1 admite informes de conmutador binario de la red vital (Lifeline)
• Grupo de asociación 2 admite la configuración básica y se controla presionando el botón de encendido o
apagado con la carga local
• Grupo de asociación 3 admite la configuración básica y se controla presionando dos veces el botón de
encendido o apagado
• Cada grupo de asociación admite 5 nodos en total
Todos los nombres de marcas son marcas comerciales de sus respectivos propietarios
HECHO EN MALASIA
Distribuido por Jasco Products Company LLC, 10 E. Memorial Rd., Oklahoma City, OK 73114.
Este producto de Jasco tiene una garantía limitada de 5 años. Visite www.byjasco.com para conocer los
detalles de la garantía.
¿Tiene preguntas? Comuníquese con nuestro servicio de atención al consumidor de EE. UU. al
1-800-654-8483, de lunes a viernes, de 7 a. m. a 8 p. m. (hora central).
©JASCO 2022 | ZWA1003 | 59387 | 07/19/22 v1
FCC/IC
Suppliers Declaration of Conformity | Model #: 59387 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma City, OK
73114, www.byjasco.com
This device complies with Part 15 of the FCC and Industry Canada license-exempt RSS standards. Operation is
subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by unauthorized
modifications to this equipment. Such modifications could void the user's authority to operate the equipment
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy,
and if not installed and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning
the equipment o and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit di erent to which the receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
See product label for FCC/IC certification numbers.
CAN ICES-3(B)/NMB-3(B)
Declaración de conformidad de proveedores | Modelo n.º: 59387 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma
City, OK 73114, www.byjasco.com
Este dispositivo cumple con la Sección 15 de la FCC y las normas RSS exentas de licencia de Industry Canada.
El funcionamiento depende de las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias
perjudiciales, y (2) este dispositivo debe aceptar toda interferencia recibida, incluyendo las que puedan causar
un funcionamiento no deseado.
NOTA DE LA FCC: El fabricante no asume ninguna responsabilidad por las interferencias de radio o televisión causadas
por modificaciones no autorizadas en este equipo. Este tipo de modificaciones podría anular la autoridad del usuario
para operar el equipo
NOTA: Este equipo se sometió a pruebas y se considera que cumple con los límites de un dispositivo digital de clase B,
de conformidad con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una
protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera,
usa y puede irradiar energía de radiofrecuencia. Si no se instala y usa de acuerdo con estas instrucciones, podrá causar
interferencia perjudicial a las radiocomunicaciones. Por otro lado, tampoco es posible garantizar que
no ocurrirán interferencias en una instalación en particular. En caso de que este equipo cause interferencias perjudiciales
en la recepción de radio o televisión, algo que puede determinarse apagando y encendiendo el equipo, se recomienda
al usuario que intente corregir las interferencias aplicando una o varias de las siguientes medidas:
— Cambiar la orientación o ubicación de la antena receptora.
— Aumentar la distancia entre el equipo y el receptor.
— Conectar el equipo a la salida de un circuito diferente al cual está conectado el receptor.
— Consultar al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.
Vea la etiqueta del producto para conocer los números de certificación FCC/IC.
CAN ICES-3(B)/NMB-3(B)
Déclaration de conformité du fabricant | N° de modèle : 59387 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma City,
OK 73114, www.byjasco.com
Cet appareil est conforme à la section 15 des règlements de la FCC et aux normes CNR exemptes de licence d'Industrie
Canada. Son utilisation est assujettie aux deux conditions suivantes : (1) cet appareil ne doit pas occasionner de
brouillage préjudiciable; et (2) cet appareil doit accepter toutes les interférences reçues, notamment les interférences
qui peuvent provoquer un fonctionnement non désiré.
REMARQUE DE LA FCC : Le fabricant n'est pas responsable des interférences sur les fréquences radioélectriques ou
télévisuelles pouvant être causées par des modifications non autorisées de cet appareil. De telles modifications peuvent
annuler le droit de l'utilisateur à utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux appareils numériques de catégorie B
définies dans le paragraphe 15 des normes FCC. Ces limites ont été définies afin de fournir une protection raisonnable
contre le brouillage préjudiciable en milieu résidentiel. Cet appareil produit, utilise et peut émettre des ondes de
fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer un brouillage
préjudiciable aux communications radio. Il n'existe toutefois aucune garantie que des interférences ne se produiront pas
dans une installation donnée. Si cet appareil provoque un brouillage préjudiciable à la réception radiophonique ou
télévisuelle (ce qui peut être vérifié en l'allumant et en l'éteignant), nous encourageons l'utilisateur à essayer de corriger
ces interférences en appliquant une ou plusieurs des mesures suivantes :
— Réorienter ou déplacer l'antenne de réception.
— Augmenter la distance entre l'appareil et le récepteur.
— Brancher l'appareil à une prise secteur di érente de celle du récepteur.
— Consultez le détaillant ou un technicien qualifié en radio/télévision pour obtenir de l'aide.
Voir l'étiquette du produit pour les numéros de certification FCC/IC.
CAN ICES-3(B)/NMB-3(B)
From breaker box
