Zehnder Rittling CO2 Sensor C Installers And Users Instructions

Hide thumbs Also See for CO2 Sensor C:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 11

Quick Links

Download this manual
Decorative Radiators
Comfortable Indoor Ventilation
Heating & Cooling Ceiling Systems
Clean Air Solutions
Zehnder CO

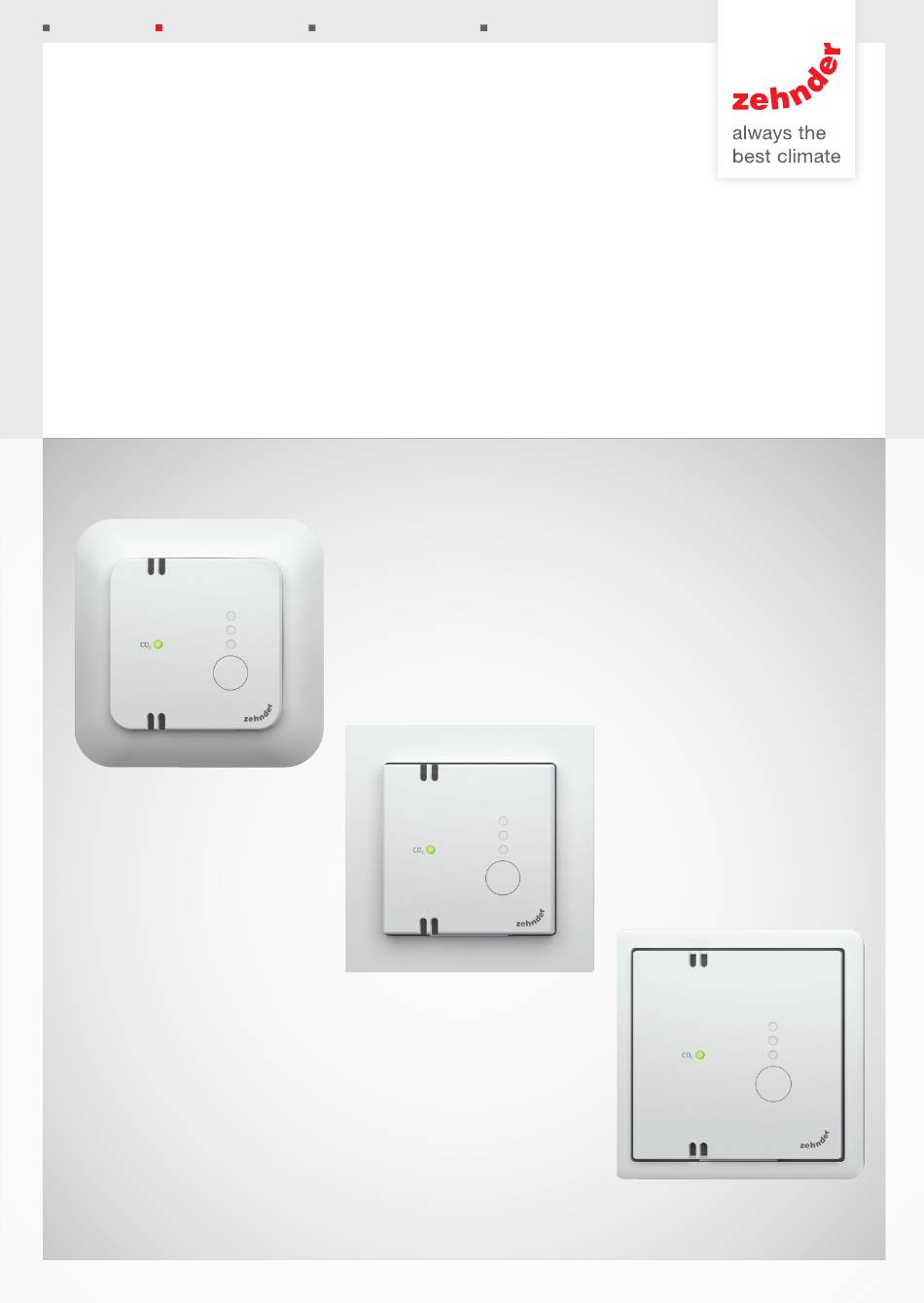

Sensor C
2
Snelstartinstructie voor de installateur en gebruiker
Quick start installer and user instructions
Kurzanleitung für Installateure und Benutzer
Consignes de démarrage rapide pour l'installateur et l'utilisateur
Istruzioni rapide per l'installatore e per l'utente
Skrócona instrukcja dla instalatora i użytkownika
Guía rápida para el instalador y el usuario
