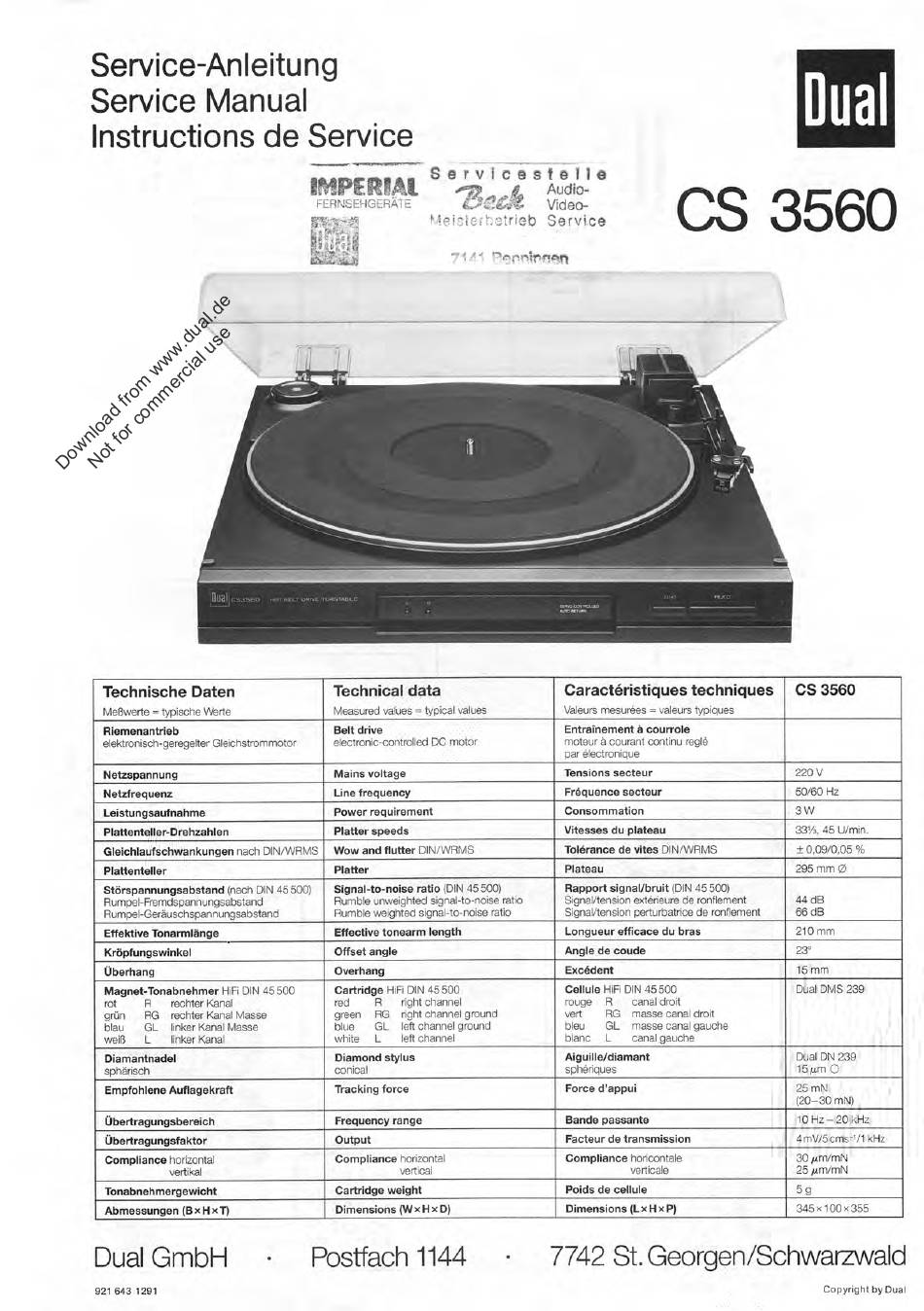

Dual CS 3560 Service Manual

Service -Anleitung
Service Manual
lnstructions de Service
Servicestelle
IMPERIAL
,„„..4,
Audio-
FERNSEHGERÄTE
ir.d'ZZZAIG
Video-
ri ‚ e , 2 1
Meiste trieb Service
71
1:11.1gCS35613
Dual
CS 3560
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caractöristiques techniques
Valeurs mesurees = valeurs typiques
CS 3560
Riemenantrieb
elektronisch-geregelter Gleichstrommotor
Belt drive
electronic-controlled DC motor
Entrainement ä courrole
moteur ä courant continu regle
par electronique
Netzspannung
Mains voltage
Tensions secteur 220V
Netzfrequenz
Line frequency
Frequence secteur 50/60 Hz
Leistungsaufnahme
Power requirement
Consommation 3 W
Plattenteller-Drehzahlen
Platter speeds
Vitesses du plateau 33%, 45 U/min.
Gleichlaufschwankungen nach DIN/WRMS Wow and flutter DIN/WRMS
Tolerance de vites DIN/WRMS ± 0,09/0,05 %
Plattenteller
Platter
Plateau 295 mm 0
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signal/bruit (DIN 45500)
SignaVtension exterieure de ronflement
SignaVtension perturbatrice de ronflement
44 dB
66 dB
Effektive Tonarmlänge
Effective tonearm length
Longueur efficace du bras 210 mm
Kröpfungswinkel
Offset angle
Angle de coude
23 0
Überhang
Overhang Excädent 15 mm
Magnet-Tonabnehmer HiFi DIN 45 500
rot
R rechter Kanal
grün
RG rechter Kanal Masse
blau GL linker Kanal Masse
weiß L linker Kanal
Cartridge HiFi DIN 45 500
red R right channel
green
RG right channel ground
blue GL
left channel ground
white
L left channel
Cellule HiFi DIN 45 500
rouge R canal droit
vert RG masse canal droit
bleu GL masse canal gauche
blanc L
canal gauche
Dual DMS 239
Diamantnadel
sphärisch
Diamond stylus
conical
Aiguille/diamant
spheriques
Dual DN 239
15 ,um 0
Empfohlene Auflagekraft
Tracking force
Force d'appui 25 mN
(20-30 mN)
Übertragungsbereich
Frequency range Bande passante
10 Hz — 20 kHz
Übertragungsfaktor
Output Facteur de transmission
4 mV/5 cms-1/1 kHz
Compliance horizontal
vertikal
Compliance horizontal
vertical
Compliance horicontale
verticale
30 Arn/mN
25 ihrn/mN
Tonabnehmergewicht
Cartridge weight
Poids de cellule 5g
Abmessungen (BxH x T)
Dimensions (WxH xD) Dimensions (Lx H x P) 345 x 100 x355
Dual GmbH •
Postfach 1144 • 7742 St. Georgen/Schwarzwald
921 643 1291
Copyright by Dual
