Giga-tronics GT-8550A Series Operation Manual

Usb power sensors
Hide thumbs

Advertisement

Quick Links

Download this manual

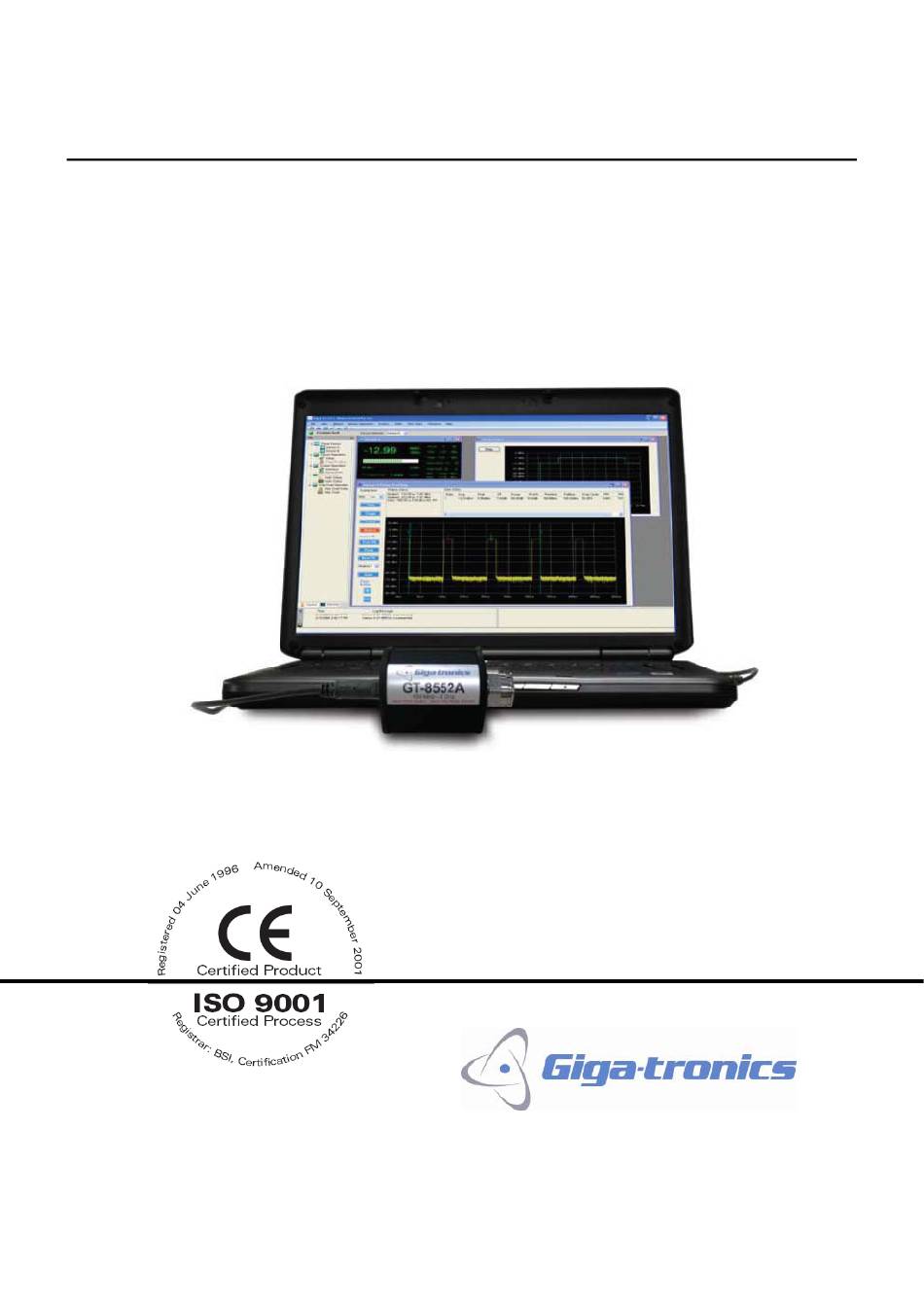

Giga‐tronics GT‐8550A Series USB Power Sensors




GT‐8550A Series USB Power Sensors




























Operation Manual








Operation Manual, Part Number 34780, March 04, 2010


Advertisement

loading
Need help?

Need help?

Do you have a question about the GT-8550A Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Giga-tronics GT-8550A Series

  • Page 1 Giga‐tronics GT‐8550A Series USB Power Sensors          GT‐8550A Series USB Power Sensors                                                          Operation Manual             ...
  • Page 2 Giga‐tronics GT‐8550A Series USB Power Sensors        Operation Manual, Part Number 34780, March 4, 2010 ...
  • Page 3 Giga‐tronics GT‐8550A Series USB Power Sensors  All technical data and specifications in this publication are subject to change without prior notice and do  not represent a commitment on the part of Giga‐tronics, Incorporated.    © 2009 Giga‐tronics Incorporated. All rights reserved. Printed in the U.S.A.        Warranty    Giga‐tronics GT‐8550A Series USB Power Sensors are warranted    against defective materials and workmanship for one year from  date of shipment. Giga‐tronics will at its option repair or replace    products that are proven defective during the warranty period.    This warranty DOES NOT cover damage resulting from improper    use, nor workmanship other than Giga‐tronics service. There is  no  implied  warranty  of  fitness  for  a  particular  purpose,  nor  is    Giga‐tronics liable for any consequential damages. Specification      and price change privileges are reserved by Giga‐tronics.          ...
  • Page 4 EMC Directive and Low Voltage Directive EN61010-1 (1993) Electrical Safety EN61326-1 (1997) EMC – Emissions and Immunity Manufacturer’s Name: Manufacturer’s Address Giga-tronics, Incorporated 4650 Norris Canyon Road San Ramon, California 94583 U.S.A. Type of Equipment: Model Series Number USB Power Sensor...
  • Page 5 Giga‐tronics GT‐8550A Series USB Power Sensors  Record of Changes to This Manual Use the table below to maintain a permanent record of changes to this document. Corrected  replacement pages are issued as Technical Publication Change Instructions (TCPI). When you are issued  a TCPI, do the following:  1. Insert the TCPI at the front of the manual binder.  2. Remove the pages from the manual binder that are noted in the TCPI.  3. Replace the page(s) removed in the previous step with the corrected page(s).  4. Record the changes in the table below.    TPCI Number  TPCI Issue Date  Date Entered  Comments                                     ...

  • Page 7: Table Of Contents

    Giga‐tronics GT‐8550A Series USB Power Sensors    Table of Contents    1  Safety and Manual Conventions ...................... 1  1.1  Product Reference ........................ 1  1.2  Personal Safety Alert  ........................ 1  1.3  Equipment Safety Alert ......................... 1  1.4  Notes ............................. 1  2  Introduction ............................ 3  2.1  Overview ............................ 3  2.2  Sensors in the GT‐8550A Series .................... 4  2.3  Receiving and Inspection ...................... 5  2.4  Computer Requirements for Measurement Xpress Software ............ 5  2.5  Measurement Modes........................ 6  2.6  USB Considerations  ........................ 8  2.7  Install Measurement Xpress ...................... 9  2.8  Install the GT‐8550A USB Series Power Sensors  ................. 13  2.9  Start Measurement Xpress ...................... 15  3 ...
  • Page 8     Giga‐tronics GT‐8550A Series USB Power Sensors                            This page intentionally Blank    Operation Manual, Part Number 34780, March 4, 2010 ...

  • Page 9: Safety And Manual Conventions

    Giga‐tronics GT‐8550A Series USB Power Sensors    Safety and Manual Conventions  1 Safety and Manual Conventions   This manual contains conventions regarding safety and equipment usage as described below.  1.1 Product Reference Throughout this manual, the term “GT‐8550A” refers to all models of power sensors within the  GT‐8550A series, unless a specific model power sensor is referenced.    1.2 Personal Safety Alert WARNING: Indicates a hazardous situation which, if not avoided, could result in           WARNING  death or serious injury.    1.3 Equipment Safety Alert CAUTION: Indicates a situation which can damage or adversely affect the GT‐8550A or  CAUTION  associated equipment.    1.4 Notes  Notes are denoted and used as follows:  NOTE: Highlights or amplifies an essential operating or maintenance procedure, practice,  condition or statement.      Operation Manual, Part Number 34780, March 4, 2010     ...
  • Page 10 Safety and Manual Conventions    Giga‐tronics GT‐8550A Series USB Power Sensors                                            This page is intentionally blank.      Page 2  Operation Manual, Part Number 34780, March 4, 2010 ...

  • Page 11: Introduction

    Giga‐tronics GT‐8550 Series USB Power Sensors    Introduction  2 Introduction 2.1 Overview   NOTE:  In this manual, the GT‐8550 Series USB Power Sensor is referred to generically as the  “GT‐8550A” for simplicity. The specific model of power sensor is used where necessary.    This manual provides information about the installation and operation of the GT‐8550A Series USB  Power Sensors. Product description, specifications, and support are included. Changes to this manual  are recorded in Record of Changes to This Manual in the front section.    The GT‐8550A features a rugged body that connects directly to a desktop or laptop computer using a  standard USB port and USB cable. A separate power meter is not required. The GT‐8550A Series USB  Power Sensors allow for immediate conversion of RF and microwave power into digital data right at the  point of power sensing. The companion application software, Measurement Xpress, provides a Graphical  User Interface (GUI) to make power and other measurements.    The benefits of using Measurement Xpress are:  • Familiar Microsoft® Windows Interface  • Easy to read numbers and bar graphs  • Fast update rate allows real time circuit tuning  • Internal zero and cal – the sensor powers up ready to make measurements    If you wish to program the GT‐8550A for automated testing, a Dynamic Link Library (DLL) is included in  the USB flash drive that ships with the GT‐8550A. Information for programming the GT‐8550A is found in  the GT‐8550A Series USB Power Sensors Remote Operation and Programming Manual.    Sensor zeroing and meter reference calibration are not required. This reduces setup time and simplifies  programming. The GT‐8551A and GT‐8552A models feature triggering capabilities. (Refer to the  Specifications chapter on page 51).       ...

  • Page 12: Sensors In The Gt-8550A Series

    GT‐8550A Measurement Setup          GT‐8550A Series USB Power Sensor   USB cable   RF input       Computer with    Measurement Xpress software installed   2.2 Sensors in the GT-8550A Series Table 1  below lists the basic parameters of the four models of power sensor in the GT‐8550A Series.  Table 1   GT‐8550A Series Sensors: Basic Specifications and Applications  Sensor Model  Parameter  GT‐8551A  GT‐8552A  GT‐8553A  GT‐8888A  Frequency  100 MHz to 8 GHz   100 MHz to 8 GHz   10 MHz to 18 GHz  10 MHz to 8 GHz  ...

  • Page 13: Receiving And Inspection

    Giga‐tronics GT‐8550 Series USB Power Sensors    Introduction  2.3 Receiving and Inspection Upon arrival, inspect the contents of the GT‐8550A shipping container. The GT‐8550A consists of:  • Sensor: there are four models of sensors to choose from. These are described in Table 1  on the  previous page.  • USB cable to connect the sensor to a computer (supplied with sensor)  • USB flash drive containing:  • Measurement Xpress software (this may also be downloaded from the website  www.gigatronics.com)  • Files to enable programming the GT‐8550A USB Series Power Sensor.    2.4 Computer Requirements for Measurement Xpress Software Table 2  below shows the requirements of the computer used with the GT‐8550A Series USB Power  Sensors.    Table 2   Computer Requirements for Measurement Xpress Software  Parameter  Specification  Type of computer  IBM‐compatible  Operating system  Microsoft® Windows XP or Windows Vista  Processor speed  > 500 MHz ...

  • Page 14: Measurement Modes

    Introduction    Giga‐tronics GT‐8550A Series USB Power Sensors  Measurement Modes This section explains the measurement modes listed in Table 1  on page 4.  2.4.2 Continuous Wave (CW)  Use CW for measuring un‐modulated CW RF signals.  2.4.3 Burst Average Power (BAP)  The Burst Average Power (BAP) mode measures the average power during an RF burst (See Figure 2).  This mode is very useful for measurement of pulse modulated signals which are not flat or have  amplitude modulation during the pulse ON period, as in the case of TDMA (Time Division Multiple  Access) communications signals. In this mode, the GT‐8550A recognizes the beginning and end of a burst  of RF power and takes an average of the power during that burst. The RF level can vary over a wide  range during the burst as long as it remains above a noise threshold, which is automatically calculated  by Measurement Xpress. As soon as the RF power drops below the noise threshold, the RF burst is  complete and all further readings are discarded until the next burst starts.    Figure 2. Burst Measurement                              In BAP mode, the GT‐8550A automatically determines which portions of the signal are in the pulse and  which are not. In computing the average power, the GT‐8550A uses only those portions that are within  the pulse. The result is that, independent of the signal’s pulse duty cycle, the meter always reads the  average power in the pulse or burst. As with the PAP mode, when measuring a pulse modulated signal  with 50% duty cycle, the reading in the BAP mode would be 3 dB higher than in the MAP mode. ...
  • Page 15 Giga‐tronics GT‐8550 Series USB Power Sensors    Introduction  2.4.4 Modulated Average Power (MAP)  The Modulated Average Power (MAP) mode measures RF signals which are amplitude modulated, pulse  modulated, or both. In the MAP mode the GT‐8550A calculates the average RF power received by the  sensor over a period of time controlled by the time constant of the internal digital filter. The result is  comparable to measurement by a thermal power sensor.  In this mode, the 8550A measures the average power of CW and modulated signals, such as:  • AM  • Two‐tone  • Multi‐carrier  • Pulse modulation  • Digital modulation (QPSK, QAM, etc...)  For example, if an RF signal is pulse modulated at 50 Hz with a 10% duty cycle is measured with the  averaging factor set to 128, the measured power reading will be 10% of the peak power during pulse ON  periods. If the signal is modulated at a low pulse rate (below about 1 kHz), the GT‐8550A will  synchronize the readings precisely with the start of a pulse so that each displayed reading is averaged  over a whole number of pulses (there are no fractional pulses included in the measurement). This  eliminates a significant amount of noise from the readings. However, even though the filter settling time  has been set to a long time constant of 2.56 seconds, the update rate of the reading will be much faster;  even the first reading will be very close to the fully settled value.  2.4.5 Pulse Average Power (PAP)  The Pulse Average Power (PAP) mode is similar to the MAP mode, but it measures pulse‐modulated  signals having a known duty cycle. Specify this duty cycle and the GT‐8550A will automatically correct  the measurements so that the displayed readings indicate the peak RF power during pulse ON periods.  For example, when measuring a pulse modulated signal with 50% duty cycle, MAP mode would give a  reading 3 dB lower than the reading that would be given by PAP mode with the duty cycle factor set to  50%.  NOTE:  The duty cycle correction presumes a perfectly rectangular profile for the RF pulse shape. Any  abnormality such as overshoot, undershoot, slow rise time or fall time, inaccuracy of the duty cycle, or  deviation from a flat pulse response will cause errors in the indicated reading.     ...

  • Page 16: Usb Considerations

    Introduction    Giga‐tronics GT‐8550A Series USB Power Sensors  2.5 USB Considerations Under normal circumstances, the Universal Serial Bus (USB) provides adequate power for the sensor.  However, when the application requires a longer cable (greater than 3 to 5 meters), an active or self‐ powered hub may be required. The sensor electronics are powered by the USB and typically draws 450  mA at a nominal 5 VDC. An active hub will compensate for the DC voltage drop beyond approximately 3  to 5 meters. An active hub is recommended when using a portable computer to conserve battery life, or  when powering multiple sensors.    The GT‐8550A Series USB Power Sensors are compliant with USB standard 2.0 and above. The following  information is provided for reference when selecting a hub:  USB Hub Considerations:  • Bus‐powered hub: Draws a maximum of 100 mA at power up and 500 mA during normal  operation.  • Self‐powered hub:  Draws a maximum of 100 mA and must supply 600 mA to each port.  • Low power, bus‐powered functions: Draws a maximum of 100 mA (often applies to portable  computers  • High power, bus‐powered functions: Self‐powered hubs: draws a maximum of 100 mA and must  supply 500 mA to each port  • Suspended device: Draws a maximum of 0.5 mA.    Page 8  Operation Manual, Part Number 34780, March 4, 2010 ...

  • Page 17: Install Measurement Xpress

    Giga‐tronics GT‐8550 Series USB Power Sensors    Introduction  2.6 Install Measurement Xpress This section describes how to install the Measurement Xpress software on a computer.  NOTE:  Refer to Table 2  on page 5 for the requirements for the computer in which Measurement Xpress  will be installed.    Table 3   Install Measurement Xpress  Step  Action    Connect the GT-8550A Flash Drive to a USB port on the computer. Locate and run MXsetup.exe on the GT-8550A Flash Drive. The first setup window is displayed (see Figure 3).
  • Page 18 Introduction    Giga‐tronics GT‐8550A Series USB Power Sensors  2.7 Install Measurement Xpress, Continued   Table 4   Install Measurement Xpress, Continued  Step  Action  In the License Agreement window, read the license agreement, then click on “I accept the license  agreement,” then click Next.  Figure 4. Measurement Xpress Installation: License Agreement                            In the User Information window, fill in the user information fields, then click Next.  Figure 5. Measurement Xpress Installation: User Information                 ...
  • Page 19 Giga‐tronics GT‐8550 Series USB Power Sensors    Introduction  2.7 Install Measurement Xpress, Continued   Table 5   Install Measurement Xpress, Continued  Step  Action  In the Destination Folder window, you can leave the destination folder set for the default, or use  Browse to select another folder. When you have made your choice, click Next.  Figure 6. Measurement Express Installation; Destination Folder                              In the Ready to Install window, click Next to proceed with the installation.  Figure 7. Measurement Express Installation; Ready to Install               ...
  • Page 20 Introduction    Giga‐tronics GT‐8550A Series USB Power Sensors  2.7 Install Measurement Xpress, Continued   Table 6   Install Measurement Xpress, Continued  Step  Action  Measurement Xpress installs on your computer.  Figure 8. Measurement Xpress Installation: Installation Begins                            The Successful Installation window appears when Measurement Xpress has completed its  installation.  Figure 9. Measurement Xpress: Installation Successful                 ...

  • Page 21: Install The Gt-8550A Usb Series Power Sensors

    Giga‐tronics GT‐8550 Series USB Power Sensors    Introduction  2.8 Install the GT-8550A USB Series Power Sensors                             ESD‐SENSITIVE DEVICE  CAUTION    Observe Electro‐Static Discharge precautions when handling the GT‐8550A Series USB  Power Sensor:    • Work at an ESD‐safe workstation    • Keep the power sensor in an anti‐static bag when not using it.  • Handle the power sensor with appropriate anti‐static clothing and wrist strap, or  other discharge path.    NOTE:  Measurement Xpress software MUST be installed on the computer BEFORE the GT‐8550A Series  USB Power Sensors are connected to the computer.  After Measurement Xpress has been installed, there are two methods for configuring the computer for  using the power sensors:  • Automatic installation: Simply connect the USB power sensor to a USB port on the computer,  and follow the prompts in the Hardware Wizard. To use this method, go to Table 7  below.  • Manual installation: Installing the device manually is recommended only if your computer is  unable to properly identify the correct driver. To use this method, go to Table 9  on page 14.  Multiple Sensors: To install multiple sensors (up to 12), perform the installation procedure completely   for each sensor.   ...
  • Page 22 Select “Install from a list or specific location (Advanced)” and click Next to continue.  In the following window, select “Don’t search, I will choose the driver to install,” then click Next.    Select the Giga-tronics device as shown then click “Have Disk”.   Select GTPM_855X.inf and click Open to continue.   Select “Next” to continue the installation process as shown. When the installation completes, select “Finish” to close the Hardware Update Wizard.

  • Page 23: Start Measurement Xpress

    Giga‐tronics GT‐8550 Series USB Power Sensors    Introduction  2.9 Start Measurement Xpress   Table 10   Start Measurement Xpress  Step  Action  Connect a GT‐8550A sensor to a USB port on your computer. A green LED illuminates on the  sensor, indicating that it is properly connected to the computer.  Start Measurement Xpress. Figure 11 shows the initial Measurement Xpress window. The  Connection Selection window opens every time you start Measurement Xpress. This window  shows which (if any) USB power sensors are connected to the computer.  In the Connection Selection window, click on OK to continue.  Please be patient: This operation may require a few minutes depending on variables such as the  PC configuration and number of sensors.  Figure 11. Measurement Xpress Initial Display                                  Continued next page   Operation Manual, Part Number 34780, March 4, 2010 ...
  • Page 24 Introduction    Giga‐tronics GT‐8550A Series USB Power Sensors  2.9 Start Measurement Xpress, Continued   Table 11   Start Measurement Xpress, Continued  Step  Action  The Connection Selection window disappears, and a Sensor window appears (see Figure 12).  Figure 12. Measurement Xpress With Sensor Window                                If there are multiple sensors connected to the computer, you can open a window for each of  them at any time.  In the Navigation window, click on the sensor that you want to open (in this case, Sensor B). See  Figure 13.  NOTE: Figure 12 and Figure 13 shows Measurement Xpress with two sensors connected. In  practice, there can but up to 12 sensors connected for Measurement Xpress.  Figure 13. Open a Sensor Window     ...

  • Page 25: Using Measurement Xpress

    Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3 Using Measurement Xpress 3.1 Overview This chapter describes in detail the Measurement Xpress Graphical User Interface (GUI).  3.2 Main Areas of the Measurement Xpress GUI Figure 14 below shows Measurement Xpress with two sensors connected to the computer. The main  areas of the GUI are bordered in red.  The next sections describe each of the main areas shown in Figure 14.    Figure 14. Measurement Xpress GUI            Menu Bar            Measurement Display        Sensor Windows  ...

  • Page 26: Menu Bar

    Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.3 Menu Bar This section describes in detail the menus in the Menu Bar.   NOTE:  Where a mouse click on a menu item leads to a selection, the symbol >  is used. For example,  clicking on File in the Menu Bar reveals the selection Exit. This is shown by:  File > Exit.    Table 12   Measurement Xpress Menu Bar  Parameter Name  Description  File > Exit  Closes Measurement Xpress  View > Navigation Window  Opens the Navigation Window (opens by default upon launch of  Measurement Xpress).  Or  View > Message Window  Opens the Message Window (opens by default upon launch of  Measurement Xpress).  Sensor > Sensor A  Clicking on the Sensor menu item shows the sensors that are connected  to the computer. Clicking on a selection opens that sensor window.  Or  Figure 15 show two sensor windows opened.  Sensor > Sensor B  Figure 15. Sensor Windows                   ...
  • Page 27 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.3 Menu Bar, Continued Table 13   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  Sensor Operation >  Sensor Setup/General tab:  Setup  Figure 16 shows the Sensor Setup window that opens when you select Setup.  Figure 16. Sensor Setup Window, General Tab              Tabs                        • Mode: selects the measurement mode. The model of GT‐8550A sensor  determines the type of measurements you can make. The measurement  mode choices are:  • CW ...
  • Page 28 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.3 Menu Bar, Continued   Table 14   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  Sensor Operation >  General tab (continued): refer to Figure 16 on page 19.  • Setup  Power Unit: selects the measurement unit that best suits your application.  • Averages: use when measuring a CW signal that varies in power over time.  Minimal averaging is 1, which averages the power measurement over  approximately 0.5 ms. If the signal’s power variation is slower, a greater  average number must be used. Generally, the correct Averaging setting can  be found by starting with a small number, and increasing it until CW readings  stabilize.  • Duty Cycle: available only in PAP measurement mode (see section 2.4.5 on  page 7). Enter the duty cycle of the signal to ensure accurate readings.  • Alarm Power Limits (Upper and Lower): allows you to select power levels for  activating the alarm.  • Enable limits: activates the alarm according to the limits set in the previous  item.  • Frequency: sets the frequency of the measured signal.  • Relative (Reset): Power Unit must be set to dB Relative to enable this  function. Whenever you click on Relative (Reset), the power indication in the  Sensor window updates to show the RF power at the moment the Reset  button was clicked. This is useful if the power level of the signal is drifting.  •...
  • Page 29 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.3 Menu Bar, Continued   Table 15   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  Sensor Operation >  Sensor Setup/Display Tab  Setup  The settings in this window determine the information displayed in the Sensor  Windows. Figure 17 shows all of the settings in the Display tab selected, and  Figure 18 shows the result of selecting all display options.  Figure 17. Sensor Setup Window/Display Tab                            Figure 18. Sensor Window With All Display Options Selected    Display options selected        ...
  • Page 30 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.3 Menu Bar, Continued Table 16   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  Sensor Operation >  Sensor Setup/Display Tab, Continued  Setup  When CW mode is selected on the General tab, only Offset, Min Power, and  Max Power is available as a selection.  When any other measurement mode is selected, all of the following selections  are available:  • Offset:  • Peak Power:  • Avg Power:  • Duty Cycle:  • Crest Factor:  • Min Power:  • Max Power:    Sensor Setup/Trigger Tab  The settings in this window configure the external and internal triggers, and the  recorder output. See Figure 19 below.  Figure 19. Sensor Setup Window/Display Tab       ...
  • Page 31 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.3 Menu Bar, Continued   Table 17   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  Sensor Operation >  Sensor Setup/Trigger tab, Continued  Setup  External Trigger In:  • Enable External Trigger:  • Enable Falling Edge:  • Timeout:  Trigger Out:  • Enable Trigger Output:  • Enable Falling Edge:  Internal Trigger:  • Pulse Criteria  Recorder Out Setup:  • Enable recorder output  • Power Unit  • 0 V  • 1 V  Sensor Operation >  Selecting Pulse Profiling opens the Pulse Profiling window (see Figure 20 below). ...
  • Page 32 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.3 Menu Bar, Continued   Table 18   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  System > Interface  Selecting System/Interface (see Figure 21) opens the Connection Interface  window (see Figure 22 below).  Figure 21. Selecting System/Interface          Figure 22. Connection Interface Window                  3              1    Identifies the available sensors by model number.  2 ...
  • Page 33 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.3 Menu Bar, Continued Table 19   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  System > General Info  Selecting General Info from the System menu opens the General Information  window (see Figure 23).  Figure 23. General Information Window                        Information in this window includes:  • Sensor letter assignments (A, B)  • The model number of the GT‐8550A Power Sensor connected to the  computer.  • The serial number(s) of the GT‐8550A Power Sensors connected to  the computer.  • The address of the USB ports the GT‐8550A Power Sensors are  connected to.  • The version of the Giga‐tronics Dynamic Link Library (DLL) installed in ...
  • Page 34 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.3 Menu Bar, Continued   Table 20   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  Math > Math Setup  Selecting Math > Math Setup (see Figure 24) from the Menu Bar opens the  Math Setup window (see Figure 25).  Figure 24. Selecting Math/Math Setup from the Menu Bar        Figure 25. Math Setup Window                          This window allows you to apply basic math operations between two  GT‐8550A Power Sensors, or between a sensor and a constant. The operations  are:  • Addition (+)  • Subtraction (‐) ...
  • Page 35 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.3 Menu Bar, Continued   Table 21   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  Strip Chart >  Selecting Strip Chart > Strip Chart Setup (see Figure 26) opens the Strip Chart  Setup window (see Figure 27).        Strip Chart Setup  Figure 26. Selecting Strip Chart/Strip Chart Setup          Figure 27. Strip Chart Setup Window                              The settings for this window are:  • Sensors: Select which sensors to use for the strip chart. ...
  • Page 36 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.3 Menu Bar, Continued   Table 22   Measurement Xpress Menu Bar, Continued  Parameter Name  Description  Strip Chart >  Selecting Strip Chart > Strip Chart opens the Strip Chart window as shown in  Figure 28. Notice the following:                 Strip Chart  • Two sensors are shown, A and B, and they are color‐coded.  • Sensor A is detecting a constant power source  • Sensor B is detecting a source that is ramping in power approximately  every 14 seconds.  Figure 28. Strip Chart Window                        Windows  Allows you to configure the layout of the Measurement Xpress GUI  Help/About  Displays information about the version of Measurement Xpress you are using.   ...

  • Page 37: Configure The Gt-8550A Usb Series Power Sensors

    Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.4 Configure the GT-8550A USB Series Power Sensors Before any measurements are made in Measurement Xpress, the GT‐8550A Power Sensors must be  configured. This section describes how to configure the power sensors.    Table 23   Configure the GT‐8550A USB Series Power Sensors  Step  Action  Install the GT‐8550A Power Sensors as described in section 2.8 on page 13.  Start Measurement Xpress as described in section 2.9 on page 15.  Open a sensor window for each sensor connected to the computer:  On the Menu Bar, select Sensor > Sensor X (where X is any sensor that doesn’t have a sensor  window opened).    Figure 29. Opening Sensor Windows            Repeat the previous step until all sensors connected to the computer have an open sensor  window in the display area. Figure 30 shows sensor windows open for two sensors.  NOTE: When you open Sensor Windows, you can drag and dock them to a convenient location,  as shown in Figure 30.  Figure 30. Two GT‐8550A Power Sensors Connected to the Computer           ...
  • Page 38 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.4 Configure the GT-8550A USB Series Power Sensors, Continued   Table 24   Configure the GT‐8550A USB Series Power Sensors, Continued  Step  Action  Click on a Sensor Window to select that sensor for configuration.  On the Menu Bar, select Sensor Operation > Setup (see Figure 31).  Figure 31. Select Sensor Operation/Setup                The Sensor Setup window appears (see Figure 32).  Figure 32. Sensor Setup Window              Tabs       ...
  • Page 39 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.4 Configure the GT-8550A USB Series Power Sensors, Continued   Table 25   Configure the GT‐8550A USB Series Power Sensors, Continued  Step  Action  Configure the Sensor Setup window according to your testing needs. Complete information on  configuring the Sensor Setup Window is available starting on page 19.  When you have finished configuring the sensor, click on Apply&Close to apply the settings to the  sensor.  If you want to configure other sensors, repeat these instructions, starting at Step 5.  End of Procedure    Operation Manual, Part Number 34780, March 4, 2010          Page 31   ...

  • Page 40: Measure Cw Power

    Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.5 Measure CW Power This section describes how to use Measurement Xpress to make CW power measurements.    Table 26   Measure CW Power  Step  Action  If necessary, do the following:  • Connect the GT‐8550A USB Power Sensors to the computer (see section 2.8 on page 13).  • Configure the sensors (see section 3.4 on page 29).    DO NOT APPLY EXCESSIVE POWER TO THE GT‐8550A USB POWER SENSORS.  •   Read the specifications for the power sensor (see Table 1  on page 4)  CAUTION  •   Know the approximate power level of the signal of interest before applying it to  the GT‐8550A.  Before connecting the RF signal to the GT‐8550A Power Sensor, de‐energize (turn OFF) the RF  signal.  Connect the GT‐8550A Power Sensor to the RF source.  There are different ways to measure CW power. Choose among the following:  • To determine RF power: use the Sensor window (see Figure 15 on page 18)  • If you want to view a CW source that is changing over time: use the Strip Chart (see page 27).  End of Procedure      Page 32  Operation Manual, Part Number 34780, March 4, 2010 ...

  • Page 41: Measure Pulse Power

    Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.6 Measure Pulse Power  Measurement Xpress makes it possible to measure and view different aspects of pulse power. We  recommend that you review the different pulse‐power measuring methods offered by Measurement  Xpress in section 0 starting on page 6.    Table 27   Measure Pulse Power  Step  Action  If necessary, do the following:  • Connect the GT‐8550A USB Power Sensors to the computer (see section 2.8 on page 13).  • Configure the sensors for making pulse measurements according to your test needs  (see section 3.4 on page 29).    DO NOT APPLY EXCESSIVE POWER TO THE GT‐8550A USB POWER SENSORS.  •   Read the specifications for the power sensor (see Table 1  on page 4)  CAUTION  •   Know the approximate power level of the signal of interest before applying it to  the GT‐8550A.  Before connecting the RF signal to the GT‐8550A Power Sensor, de‐energize (turn OFF) the RF  signal.  Connect the GT‐8550A Power Sensor to the RF source.  Energize the RF signal.  Figure 33 shows the Sensor A window under the following conditions:  • Sensor type: GT‐8551A USB Power Sensor  • RF input: square wave; pulse period, 80 us; pulse width, 40 us; power, 1 dBm  •...
  • Page 42 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.6 Measure Pulse Power, Continued   Table 28   Measure Pulse Power  Step  Action  Figure 34 uses Pulse Profiling to display the same signal shown in Figure 33 on the previous page.  Note the use of markers and a gate. Figure 34 includes blow‐ups of the Marker Status and Gate  Status panes.  1  Figure 34. Pulse Profiling  2                                    2       ...

  • Page 43: Use The Math Functions

    Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.7 Use the Math Functions This procedure describes how to use the math functions of Measurement Xpress. The math functions  enable you to add, subtract, or divide the outputs of two sensors, or of one sensor to a settable  constant.    To demonstrate the Math functions, we will connect a 1 dBm, 1 GHz CW signal to a GT‐8551A Power  Sensor.    Table 29   Use the Math Functions  Step  Action  If necessary, do the following:  • Connect the GT‐8550A Power Sensor to the computer (see section 2.8 on page 13).  • Configure the sensors for making CW measurements (see section 3.4 on page 29).    DO NOT APPLY EXCESSIVE POWER TO THE GT‐8550A USB POWER SENSORS.  •   Read the specifications for the power sensor (see Table 1  on page 4)  CAUTION  •   Know the approximate power level of the signal of interest before applying it to  the GT‐8550A.  Setup Measurement Xpress to display sensor windows for both USB power sensors. See Figure  35.  Figure 35. Measurement Xpress With Two Power Sensors       ...
  • Page 44 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.7 Use the Math Functions, Continued   Table 30   Use the Math Functions, Continued  Step  Action  On the Menu bar, click on Math > Math Setup (see Figure 36).  Figure 36. Select Math Setup          Math Setup    The Math Setup window opens (see Figure 37). In this window:  • Select the relationship between the sensors.  • In the middle field in the window, click the down arrow ( V ) to select the math function  you require ( /, +, or – ).  • Click on Apply&Close.  Figure 37. Math Setup Window              Math functions  ...

  • Page 45: Use The Math Functions

    Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.7 Use the Math Functions   Table 31   Use the Math Functions, Continued  Step  Action  The Math Setup window closes, and the Math Status window opens (see Figure 38).  Notice that the Math Status window constantly updates the resultant value as the individual  sensor outputs change.  Figure 38. Math Status Window                Math Status                    You can close the Math Status window anytime by clicking on the        in the upper right‐hand  corner of the window.  End of Procedure       ...

  • Page 46: Use The Strip Chart Function

    Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.8 Use the Strip Chart Function This section describes how to use the Strip Chart function of Measurement Xpress.    Table 32   Use the Strip Chart Function  Step  Action  Configure the power sensors according to your application. Figure 39 below shows Measurement  Xpress configured to display two sensors.  Figure 39. Measurement Xpress Configured to Display Two Power Sensors                              On the Menu bar, click on Strip Chart > Strip Chart Setup (see Figure 40).  Figure 40. Strip Chart Setup           ...
  • Page 47 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.8 Use the Strip Chart Function, Continued   Table 33   Use the Strip Chart Function, Continued  Step  Action  The Strip Chart Setup dialog box opens. Configure the strip chart (see Figure 41):  • Select which sensor(s) the strip chart will record.  • Select the Sample Rate  • Select the Duration  • Name and save the file for the strip chart file. There are no name or location restrictions  on naming and saving these files.  • NOTE: The Strip Chart saves the information as a Comma Separated Values (CSV) file,  which can be opened in Microsoft Excel.  Figure 41. Strip Chart Setup                        ...
  • Page 48 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.8 Use the Strip Chart Function, Continued   Table 34   Use the Strip Chart Function, Continued  Step  Action  The strip chart window opens. Click on Start to begin recording on the strip chart (see Figure 42).  Note the following about Figure 42:  • Both power sensors are shown, and each is color‐coded: Sensor A is blue, and Sensor B is  pink.  Figure 42. The Strip Chart Window                Press Start              When you clicked on Start in the Strip Chart window, Start changed to Stop. Press Stop anytime  to stop the strip chart.  End of Procedure     ...

  • Page 49: The Pulse Profiling Window

    Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.9 The Pulse Profiling Window This section describes the parameters you can set and view in the Pulse Profiling window (see Figure 43  below).  To open the Pulse Profiling window, you must use a GT‐8552A USB Power Sensor. When the GT‐8552A is  connected to the computer, and its sensor window is open and selected, the Pulse Profiling function is  enabled both in the Menu Bar, and in the Navigation Window (Sensor Operation/Pulse Profiling). Click  on either of these to open the Pulse Profiling window.  The settings and features available for the Pulse Profiling are described on the following pages.  Figure 43. Pulse Profiling Window          Marker status  Gate status           Sweep display         Settings               ...
  • Page 50 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.9 The Pulse Profiling Window, Continued   Table 35   The Pulse Profiling Window  Parameter  Description  Settings:    Sweep time  Allows you to enter the duration of a sweep.  Start/Stop  Starts and stops the sweep. This is a toggled selection; clicking on it changes it to  the opposite state.  Single  Starts a single sweep.  Reset  Removes all markers and gates from the display.  Marker  Clicking on this button allows you to place up to ten markers on the display. When  you click on the Marker button, its color changes to red. You can then place  markers anywhere on the display. Note that the markers are color‐coded.  NOTE: to delete markers (see Figure 44):  • To delete all markers, click on Reset in Settings.  • To delete individual markers, select a marker in the Marker Status area,  then right‐click on the selection to display more options, and left‐click on  Delete MarkerX.  Figure 44. Deleting Markers       ...
  • Page 51 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.9 The Pulse Profiling Window, Continued   Table 36   The Pulse Profiling Window, Continued  Parameter  Description  Settings: Marker  Marker information: For each marker placed on the sweep display, a line of  information appears in the Marker status pane. The information for each marker  (continued)  is updated regularly (see Figure 45).  Figure 45. Marker Status Pane            Marker 1 information     Enable delta between markers: To view the difference (delta) between markers  (see Figure 46):  1. Click on one of the markers in the Marker Status pane.  2. Right‐click on the selected marker to open the options pane.  3. Select one of the delta options.  Figure 46. Turning On Delta Between Markers     ...
  • Page 52 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.9 The Pulse Profiling Window, Continued   Table 37   The Pulse Profiling Window, Continued  Parameter  Description  Settings: Marker  All peak settings: To apply a peak setting to a marker, first select the marker you  want to apply the peak setting to as shown in Figure 47.  (continued)  Figure 47. Selecting a Marker for Peak Setting    1) Click on the arrow    to display the  drop‐down list of    markers;      2) Then select a    marker.               ...
  • Page 53 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.9 The Pulse Profiling Window, Continued   Table 38   The Pulse Profiling Window, Continued  Parameter  Description  Settings: Gate  Clicking on Gate enables you to place up to six gates anywhere on the sweep  display. Figure 48 shows two gates on the sweep display.  To place gates:  1. Click on the Gate button in the Navigation Window (the Gate button turns  red).  2. Mouse‐click at those points on the sweep display where you want to  place a gate.  To adjust the width of a gate  NOTE:  In order to view information within a gate, you must adjust its width after  placing it, as follows:  1. Click and hold on one of the vertical lines of the gate, and drag it to the  desired point on the sweep display. Do the same action on the other  vertical line of the gate.  2. Perform Step 1 on the other gates if desired.  Figure 48. Gates          Gate 2   ...
  • Page 54 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.9 The Pulse Profiling Window, Continued   Table 39   The Pulse Profiling Window, Continued  Parameter  Description  Settings: Gate  Gate information: After adjusting the width of a gate, you can view the gate’s  information in the Gate Status pane (see Figure 49).  Figure 49. Gate Status Pane              Gate Status    Pane            Gates       Continued next page      ...
  • Page 55 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.9 The Pulse Profiling Window, Continued   Table 40   The Pulse Profiling Window, Continued  Parameter  Description  Settings:  Zoom In/Out gives you the ability to magnify areas of interest of the sweep in  Pulse Profiling.              Zoom In/Out  To zoom in on a point:  +  1  Click on      under Zoom In/Out (see Figure 50). Note that the      turns red.  2  Place the mouse cursor on the sweep display where you want the  magnification to be centered (the red circle was added to the figure to  show the cursor placement; it doesn’t appear in the application).   3  Click on the chosen point on the sweep display until you achieve the  — desired level of magnification (see Figure 51). Use Zoom Out (       ) to fine‐ tune the display.  Figure 50. Clicking on                 ...

  • Page 56: Use Pulse Profiling

    Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.10 Use Pulse Profiling The Pulse Profiling function is a powerful feature of Measurement Xpress. Pulse Profiling allows you to  see and measure many aspects of pulse waveforms. The following procedure describes how to use the  Pulse Profiling function.  NOTE:  To enable Pulse Profiling, you must use a GT‐8552A USB sensor.  Table 41   Measurement Xpress: Use Pulse Profiling  Step  Action  You must use a GT‐8552A USB Power Sensor to enable Pulse Profiling. Connect a GT‐8552A to a  USB port on the computer.  Start Measurement Xpress.    DO NOT APPLY EXCESSIVE POWER TO THE GT‐8552A USB POWER SENSOR.  •   CAUTION  Read the specifications for the power sensor (see Table 1  on page 4)  •   Know the approximate power level of the signal of interest before applying it to  the GT‐8552A.  Connect the signal of interest to the RF connector on the end of the GT‐8552A power sensor.  If there is more than one GT‐8550A Power Sensor connected to the computer, select the  GT‐8552A in order to enable Pulse Profiling.  Configure the measurement settings by opening the Sensor Setup Window:  1. In the Navigation pane, click on Setup (under Sensor Operation).  2. Configure the settings in the Sensor Setup window as desired.  3. Close the Sensor Setup window.  In the Navigation Window, click on Pulse Profiling to open the Pulse Profiling window  (see Figure 52).  Figure 52.
  • Page 57 Giga‐tronics GT‐8550 Series USB Power Sensors    Using Measurement Xpress  3.10 Use Pulse Profiling, Continued   Table 42   Measurement Xpress: Use Pulse Profiling, Continued  Step  Action  The Pulse Profiling window opens (see Figure 53). To view pulses, click on Start in the Pulse  Profiling window.  Figure 53. Pulse Profiling Window (before Start is clicked)                  Start button              When you click on the Start button, you can view pulses (see Figure 54.) Notice that the Start  button changes to the Stop button. This button toggles states whenever it is clicked.  Figure 54.            ...
  • Page 58 Using Measurement Xpress    Giga‐tronics GT‐8550A Series USB Power Sensors  3.10 Use Pulse Profiling, Continued   Table 43   Measurement Xpress: Use Pulse Profiling, Continued  Step  Action  If necessary, adjust the Sweep Time to get a better view of the pulses of interest.        Sweep Time    adjustment           You can now place markers and gates to obtain the information you desire from the sweep  display. Refer to section 3.9 starting on page 41 for details on placing and using markers and  gates. Figure 55 shows a sweep with two markers and two gates, and their data shown in the  Marker Status and Gate Status panes.  Figure 55. Markers and Gates on the Pulse Profiling Window                     ...

  • Page 59: Specifications

    Giga‐tronics GT‐8550 Series USB Power Sensors    Specifications  4 Specifications 4.1 General Specifications for all Sensors   Table 44   General Sensor Specifications  Parameter  Specification  USB voltage  +4.5 V to +5.5 V  USB power  450 mA typical, 500 mA maximum  Operating temperature  0 °C to 50 °C  Storage temperature  ‐20 °C to +75 °C  USB cable length  15 ft. (5 m) maximum  Dimensions (10 GHz)  2” H x 2.5” W x 3” D (50 mm H x 65 mm W x 75 mm D)  Dimensions (18, 26.5 GHz)  2” H x 2.5” W x 3.5” D (50 mm H x 65 mm W x 90 mm D)  Weight  < 1 lbs (< 0.5 kg)  Environmental  MIL‐PRF‐28800F, Class 3  WEEE compliant, RoHS compliant  Safety  EN 61010 and CE compliant  Emissions  EN 61326 and FCC compliant  Video bandwidth  GT‐8551A: ...
  • Page 60 Specifications    Giga‐tronics GT‐8550A Series USB Power Sensors    Table 45   General Sensor Specifications, Continued  Parameter  Specification  Dynamic range  GT‐8551A  100 MHz to 6 GHz:  6 GHz to 8 GHz:  ‐60 dBm to +20 dBm  ‐50 dBm to +20 dBm  GT‐8552A  100 MHz to 6 GHz:  6 GHz to 8 GHz:  ‐60 dBm to +20 dBm  ‐50 dBm to +20 dBm  GT‐8553A  ‐50 dBm to +20 dBm  GT‐8888A  10 MHz to 6 GHz:  6 GHz to 8 GHz:  ‐60 dBm to +20 dBm  ‐50 dBm to +20 dBm  Maximum peak power  +23 dBm (200 mW)  (damage level)  VSWR  GT‐8551A  100 MHz to 250 MHz:  250 MHz to 8 GHz:  8 GHz to 10 GHz:  1.18:1 typical  1.18:1  1.15:1  GT‐8552A  100 MHz to 250 MHz:  250 MHz to 8 GHz:  8 GHz to 10 GHz: ...
  • Page 61 Giga‐tronics GT‐8550 Series USB Power Sensors    Specifications    Table 46   General Sensor Measurement Capabilities  Parameter  Measurement Capability  Strip Chart Mode  Multiple Sensor, Adjustable Rate and Duration, and Data Logging Output  File (CSV)  Statistical Chart Mode  Adjustable Rate, Duration, Range and Resolution, Histogram, CDF and CCDF  Math Functions  Ratio, Sum and Difference between sensors or between sensors and a  constant  Other Capabilities  Selectable Power Units, Relative Function, Offset Function, Adjustable  Averaging, Upper and Lower Alarm Limits, and Min and Max Hold              Operation Manual, Part Number 34780, March 4, 2010          Page 53   ...

  • Page 62: Sensor Measurement Uncertainty Factors

    Specifications    Giga‐tronics GT‐8550A Series USB Power Sensors    4.2 Sensor Measurement Uncertainty Factors 4.2.1 Accuracy  Measurement uncertainty is computed from the individual cal factor, mismatch, linearity, noise and  temperature error factors, and can be computed as either worst case (sum of the applicable error  terms) or RSS, representing the most probable error, where RSS is the square root of the sum of the  squares of the error terms.    Accuracy is typically < 2 % (RSS) mid‐band with source VSWR 1.2:1 (or better) at 25 °C +/‐ 5 °C.    This section presents correction factors for various aspects of sensor measurements.    Table 47   GT‐8551A Measurement Uncertainty Factors  Parameter  Specification  Calibration Factor  100 MHz to 0.5 GHz  0.5 GHz to 8 GHz  ‐60 to +20 dBm  4 %  1.7 %  Linearity  100 MHz to 2 GHz  2 GHz to 8 GHz  +15 to +20 dBm  7 %  5 %  +10 to +15 dBm  5 %  3 %  ‐60 to +10 dBm  3 % ...
  • Page 63 Giga‐tronics GT‐8550 Series USB Power Sensors    Specifications  4.2 Sensor Measurement Uncertainty Factors, Continued   Table 48   GT‐8552A Measurement Uncertainty Factors  Parameter  Specification  Calibration Factor  100 MHz to 0.5 GHz  0.5 GHz to 8 GHz  ‐60 to +20 dBm  4 %  1.7 %  Linearity  100 MHz to 2 GHz  2 GHz to 8 GHz  +15 to +20 dBm  7 %  5 %  +10 to +15 dBm  5 %  3 %  ‐60 to +10 dBm  3 %  2 %  Noise  100 MHz to 6 GHz  6 GHz to 8 GHz  ‐30 to +20 dBm  0.02 %  0.04 %  ‐50 to ‐30 dBm  0.04 %  0.15 % ...
  • Page 64 Specifications    Giga‐tronics GT‐8550A Series USB Power Sensors  4.2 Sensor Measurement Uncertainty Factors, Continued     Table 49   GT‐8553A Measurement Uncertainty Factors  Parameter  Specification  Calibration Factor  10 MHz to 1.0 GHz  1 GHz to 10 GHz  10 GHz to 18 GHz  ‐50 to +20 dBm  1.8 %  1.7 %  1.9 %  Linearity  10 MHz to 18 GHz  +15 to +20 dBm  3 %  ‐15 to +15 dBm  2.5 %  ‐50 to +‐15 dBm  2 %  Noise  10 MHz to 18 GHz  ‐30 to +20 dBm  0.1 %  ‐40 to ‐30 dBm  0.25 %  ‐50 to ‐40 dBm  0.5 %   Temperature  0 °C to 10 °C ...
  • Page 65 Giga‐tronics GT‐8550 Series USB Power Sensors    Specifications  4.2 Sensor Measurement Uncertainty Factors, Continued   Table 50   GT‐8888A Measurement Uncertainty Factors  Parameter  Specification  Calibration Factor  10 MHz to 0.1 GHz  0.1 GHz to 0.5 GHz  0.5 GHz to 8 GHz  ‐60 to +20 dBm  7 %  4 %  1.7 %  Linearity  10 MHz to 2 GHz  2 GHz to 8 GHz  +15 to +20 dBm  7 %  5 %  +10 to +15 dBm  5 %  3 %  ‐60 to +10 dBm  3 %  2 %  Noise  10 MHz to 0.1 GHz  0.1 GHz to 6 GHz  6 GHz to 8 GHz  ‐30 to +20 dBm  0.22 %  0.02 % ...

  • Page 66: Additional Technical Specifications

    Specifications    Giga‐tronics GT‐8550A Series USB Power Sensors  4.3 Additional Technical Specifications   Table 51   GT‐8551A Additional Measurement Capabilities  Parameter  Measurement Capability  BAP Mode  Pulse Power, Peak Power, Average Power, Duty Cycle and Crest Factor  MAP Mode  Peak Power, Average Power, Duty Cycle and Crest Factor  PAP Mode  Duty Cycle Corrected Power, Peak Power, Average Power and Crest Factor      Table 52   GT‐8552A Additional Technical Specifications  Parameter  Specification  Sample Rate  48 MS/s  Rise/Fall Time  < 55 ns (10% to 90%) at 4 GHz  Minimum Pulse Width   100 nS typical  Minimum Duty Cycle   0.01%    Note 1: The minimum pulse width is the recommended minimum pulse width viewable on the power  meter, where power measurements are meaningful and accurate, but not warranted.   Note 2:  The minimum duty cycle is the recommended minimum duty cycle viewable on the power  meter, where power measurements are meaningful and accurate, but not warranted.     ...
  • Page 67 Giga‐tronics GT‐8550 Series USB Power Sensors    Specifications        Operation Manual, Part Number 34780, March 4, 2010          Page 59   ...
  • Page 68 Specifications    Giga‐tronics GT‐8550A Series USB Power Sensors                                End of Document  Page 60  Operation Manual, Part Number 34780, March 4, 2010 ...
