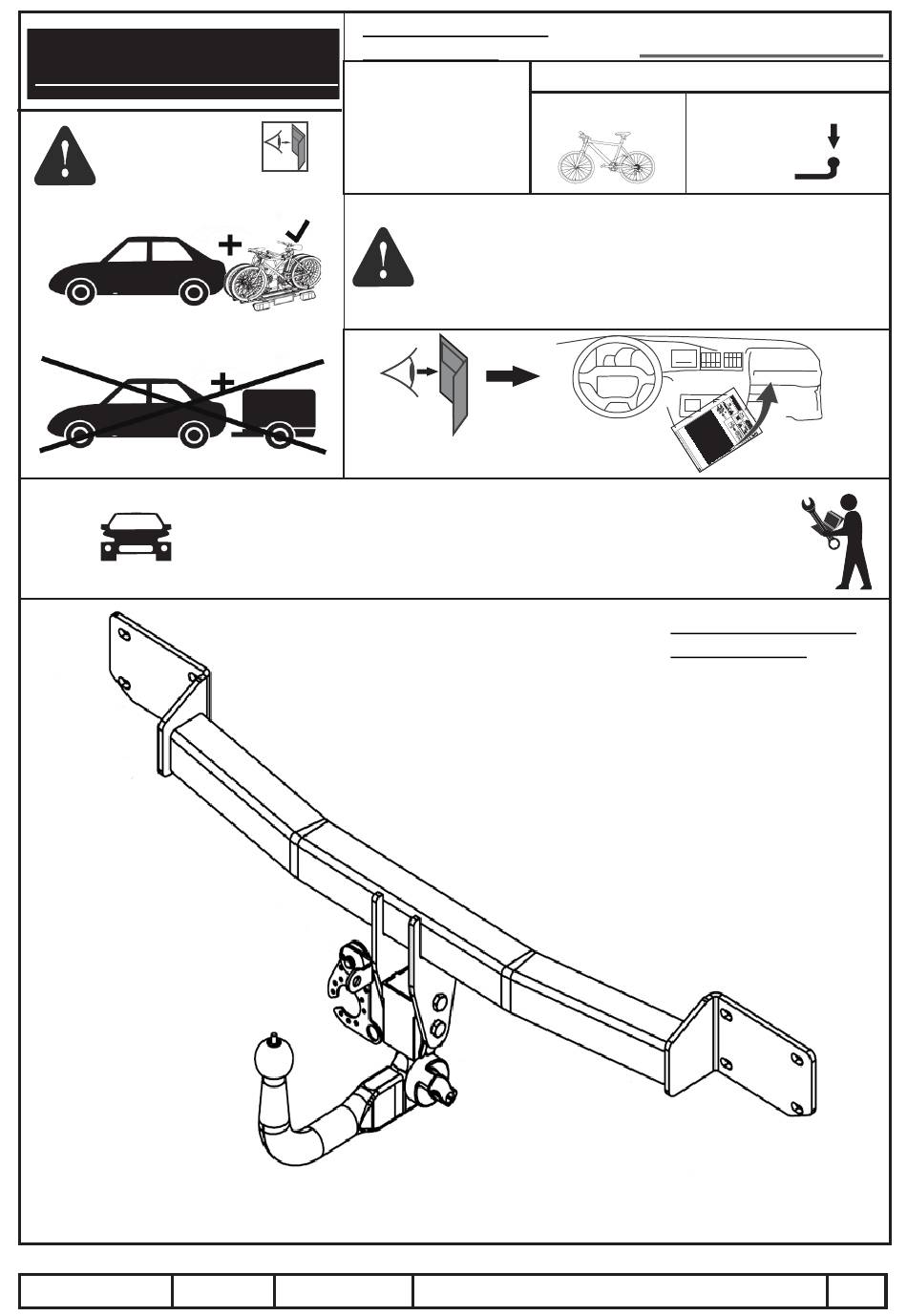

BOSSTOW
TESLA Model S
REV.: 1
CODE: 821020
Heckträgeraufnahme
®
Carrier Adapter
bars
EUROPE Tested
ECE/R26
E6*26R*0329*03
• Lesen Sie diese Montage- und Betriebsanleitung vor Beginn der Montage
komplett durch. Bei Fragen/ Unklarheiten während der Montage
kontaktieren Sie nach spätestens 15 Minuten den Lieferanten.
• Read through these assembly and operating instructions completely before
starting assembly. If you have any questions / anything is unclear during
installation, contact the supplier after 15 minutes at the latest.
2012-
02/03/2021
Part.No: 821020V
TYPE Nr. 821020
max. 2x
max.vertical load
kg
Prüfung nach Carlos 3D/2D, D-Wert 7,36 kN
Heckträgeraufnahme
Carrier Adapter
75
1/11
Advertisement
Related Manuals for BOSSTOW 821020V
Summary of Contents for BOSSTOW 821020V
- Page 1 Heckträgeraufnahme BOSSTOW Part.No: 821020V ® Carrier Adapter bars TYPE Nr. 821020 EUROPE Tested max. 2x max.vertical load ECE/R26 E6*26R*0329*03 Prüfung nach Carlos 3D/2D, D-Wert 7,36 kN • Lesen Sie diese Montage- und Betriebsanleitung vor Beginn der Montage komplett durch. Bei Fragen/ Unklarheiten während der Montage kontaktieren Sie nach spätestens 15 Minuten den Lieferanten.
- Page 2 Heckträgeraufnahme: Nur als Fahrradträgeraufnahme zu benutzen. Es ist nicht zulässig diese Konstruktion für andere Zwecke zu verwenden. Es ist verboten einen Anhänger zu ziehen. Achten Sie stets auf eine den Umständen angepasste Geschwindigkeit. Die Geschwindigkeit von 120 km/h darf nie überschritten werden. Die nationalen Richtlinien über die erforderliche Anbauabnahme sind zu beachten.
- Page 3 Support de porte-vélos : À n’utiliser que comme support de porte-vélos. Il est interdit d’utiliser cette structure à d’autres fins. Il est interdit de tracter une remorque. Veillez toujours à adapter votre vitesse à la situation. La vitesse de 120 km/h ne doit jamais être dépassée.
- Page 4 Vid felaktig installation finns det en allvarlig olycksrisk. Den tyska texten i dessa anvisningar är bindande. Ändringar förbehålles. !! Maximal !! max. 2x max. vertical load BOSStow Beeken-Fahrzeugteile GmbH D-26689 Apen REV.: 1 02/03/2021 4/11 CODE: 821020...
- Page 5 a= 210 b= 90 821020-A 6022 ACS 30628 Terwa 30756 Terwa 6002 ACS 6001 ACS 3x M12x25 (8.8) 1x M12x30 (8.8) 4x M12 4x M12 Nr. P40 (63554981) specialsafe M10 (10692332000010) M6x28 (8.8) 5/11 REV.: 1 CODE: 821020 02/03/2021...
- Page 6 Stoßstange entfernen/ remove bumber . Bodenverkleidung demontieren (11 Befestigungspunkte). Remove the ground plate at 11 points. REV.: 1 CODE: 821020 02/03/2021 6/11...
- Page 7 Demontieren Sie den Metallinnenträger und lösen Sie den Sensor von der Fahrzeugrückwand. remove the bumper inner fittings and the sensor. Montieren Sie die Heckträgeraufnahme an die Fahrzeugrückwand. Fit the cross beam on the rear panel. REV.: 1 CODE: 821020 02/03/2021 7/11...
- Page 8 Befestigen Sie den Sensor (nach rechts versetzt) wieder am Fahrzeug. Reattach the sensor (shifted to the right) to the vehicle. M6x28 (8.8) original nut M6 46Nm 8 Nm 46 Nm 85 Nm 8/11 CODE: 821020 REV.: 1 02/03/2021...
- Page 9 Nehmen Sie an der Unterseite des Metallinnenträgers einen Ausschnitt gemäß Abbildung 2 vor und montieren Sie diesen wieder am Fahrzeug Make a cutout on the underside of the metell interior bumper as shown in Figure 2 and reassemble it on the vehicle.
- Page 10 Ausschnitt Unterseite Stoßfänger year 2016- Cutout underside of bumper Innen/inside Fig. 3b M12x25 M12x30 M12x25 3x M12x30 1x M12x25 REV.: 1 CODE: 821020 02/03/2021 10/11...
- Page 11 Montieren Sie jetzt (einen eventuell vorhandenen Elektrosatz) Montieren Sie nun alle demontierten Teile wieder am Fahrzeug. Now fit a elctro kit (if you get as spare part) After this fit all the parts back to the car- to complete. Beachten Sie, alle Verschraubungen gemäß Drehmomentangabe fest zu ziehen.
