LQS02

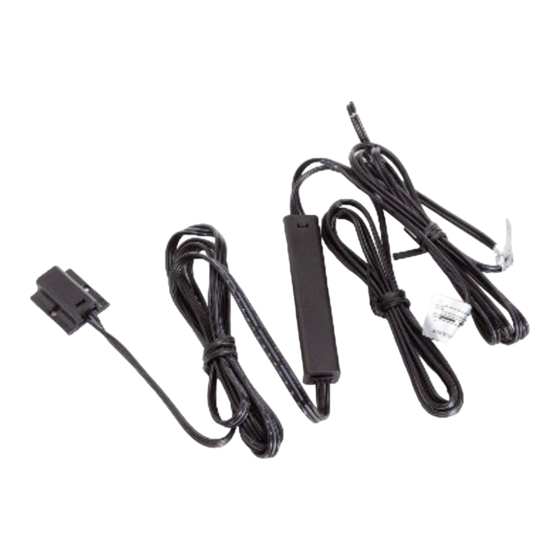

Door sensor switch - surface installation - 12V/24V
Deursensorschakelaar - opbouwmontage - 12V/24V
Interrupteur de détecteur de porte - installation en saillie
- 12V/24V
Interruptor sensor de puerta - instalación en superficie -
12V/24V
Türsensorschalter - Aufputzmontage - 12V/24V
Interruptor de sensor de porta - instalação de superfície -
12V/24V
3
8
12
16
20
24
Advertisement
Related Manuals for EtiamPro LQS02
Summary of Contents for EtiamPro LQS02
-
Page 1: Table Of Contents

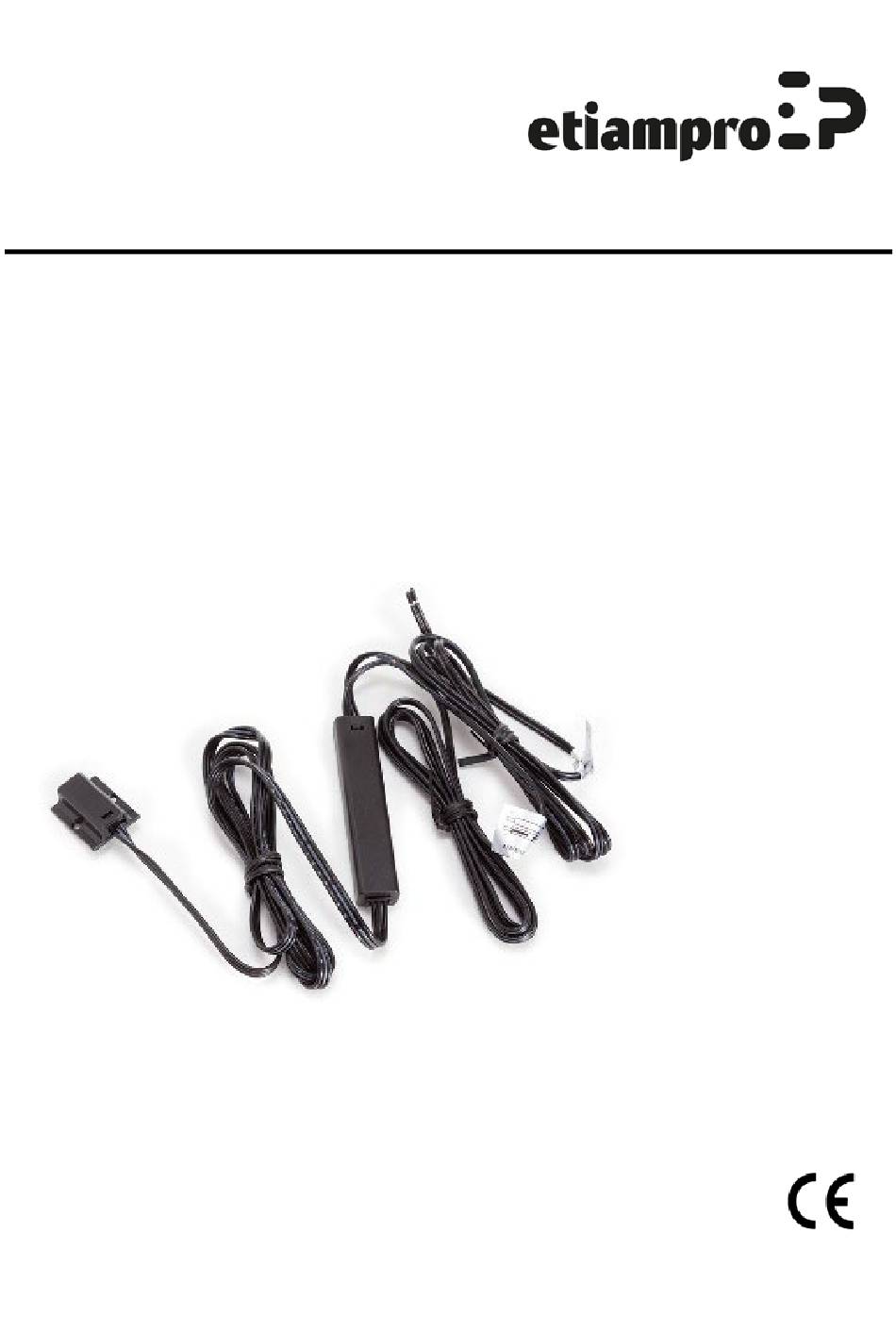

LQS02 Door sensor switch - surface installation - 12V/24V Deursensorschakelaar - opbouwmontage - 12V/24V Interrupteur de détecteur de porte - installation en saillie - 12V/24V Interruptor sensor de puerta - instalación en superficie - 12V/24V Türsensorschalter - Aufputzmontage - 12V/24V Interruptor de sensor de porta - instalação de superfície -... - Page 2 LQS02 Door sensor switch function surface mount Connection V. 01 – 15/11/2023 ©Velleman Group nv...
- Page 3 LQS02 Product dimensions: V. 01 – 15/11/2023 ©Velleman Group nv...
-
Page 4: User Manual
LQS02 USER MANUAL Introduction To all residents of the European Union Important environmental information about this product This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste;... - Page 5 LQS02 General Guidelines Refer to the Velleman Group NV® Service and Quality Warranty on the last pages of this manual. Familiarise yourself with the functions of the device before • actually using it. All modifications of the device are forbidden.
- Page 6 LQS02 Connect the wiring from the switch module of the infrared sensor to the LED Strip and connect the input of the switch module to an LED power supply. Connection diagram see page 2. Test Operation: Close the cabinet door and observe if the infrared sensor reflects the signal.
- Page 7 LQS02 © COPYRIGHT NOTICE The copyright to this manual is owned by Velleman Group nv. All worldwide rights reserved. No part of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.
-
Page 8: Gebruikershandleiding
LQS02 GEBRUIKERSHANDLEIDING Inleiding Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of... - Page 9 LQS02 Bescherm het apparaat tegen extreme hitte en stof. Algemene richtlijnen Raadpleeg de Velleman Group NV® Service- en Kwaliteitsgarantie op de laatste pagina's van deze handleiding. Maak jezelf vertrouwd met de functies van het apparaat • voordat je het daadwerkelijk gebruikt.
- Page 10 LQS02 Monteer de sensor in de kast met de bijgeleverde schroeven. Sluit vervolgens de aansluitkabel aan op de switchmodule. Monteer de LED Strip: Monteer de LED Strip aan de binnenkant van de kast in een aluminium profiel. Sluit de bedrading van de schakelmodule van de infraroodsensor aan op de LED Strip en verbind de ingang van de schakelmodule met een LED-voeding.
- Page 11 LQS02 Gebruik dit toestel enkel met originele accessoires. Velleman Group nv kan niet aansprakelijk gesteld worden in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Meer informatie over dit product en de laatste versie van deze handleiding vindt u op onze website www.velleman.eu.
-
Page 12: Mode D'emploi
LQS02 MODE D’EMPLOI Introduction A tous les résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ;... - Page 13 LQS02 Protégez l'appareil contre la chaleur extrême et la poussière. Lignes directrices générales Reportez-vous à la garantie de service et de qualité de Velleman Group NV® qui figure dans les dernières pages de ce manuel. Familiarisez-vous avec les fonctions de l'appareil avant de •...
- Page 14 LQS02 Montage en surface : Montez le capteur dans l'armoire à l'aide des vis fournies. Branchez ensuite le câble de connexion au module de commutation. Monter la bande LED : Monter la bande LED à l'intérieur de l'armoire dans un profilé en aluminium.
- Page 15 LQS02 Indice de protection IP IP20 Plage de température de -20-45 °C fonctionnement N'utilisez cet appareil qu'avec des accessoires d'origine. Velleman Group nv ne peut être tenu responsable en cas de dommages ou de blessures résultant d'une utilisation (incorrecte) de cet appareil. Pour plus d'informations concernant ce produit et la dernière version de ce manuel,...
-
Page 16: Manual Del Usuario
LQS02 MANUAL DEL USUARIO Introducción A todos los residentes en la Unión Europea Información medioambiental importante sobre este producto Este símbolo en el aparato o en el embalaje indica que la eliminación del aparato después de su ciclo de vida podría dañar el medio ambiente. - Page 17 LQS02 Proteja el aparato contra el calor extremo y el polvo. Directrices generales Consulte la garantía de servicio y calidad del Grupo Velleman NV® en las últimas páginas de este manual. Familiarícese con las funciones del aparato antes de utilizarlo.
- Page 18 LQS02 Monte el sensor en el armario con los tornillos suministrados. A continuación, conecta el cable de conexión al módulo de conmutación. Monte la tira de LED: Monte la tira LED en el interior del armario en un perfil de aluminio.
- Page 19 LQS02 Utilice este aparato sólo con accesorios originales. El Grupo Velleman nv no se hace responsable en caso de daños o lesiones derivados del uso (incorrecto) de este aparato. Para obtener más información sobre este producto y la última versión de este manual, visite nuestro sitio web www.velleman.eu.
-
Page 20: Bedienungsanleitung
LQS02 BEDIENUNGSANLEITUNG Einführung An alle Einwohner der Europäischen Union Wichtige Umweltinformationen zu diesem Produkt Dieses Symbol auf dem Gerät oder der Verpackung weist darauf hin, dass die Entsorgung des Geräts nach seinem Lebenszyklus die Umwelt schädigen könnte. Entsorgen Sie das Gerät (oder die Batterien) nicht als unsortierten Siedlungsabfall, sondern führen Sie es einem... - Page 21 LQS02 Schützen Sie das Gerät vor extremer Hitze und Staub. Allgemeine Leitlinien Siehe die Velleman Group NV® Service- und Qualitätsgarantie auf den letzten Seiten dieses Handbuchs. Machen Sie sich mit den Funktionen des Geräts vertraut, bevor • Sie es tatsächlich benutzen.
- Page 22 LQS02 Oberflächenmontage: Montieren Sie den Sensor mit den mitgelieferten Schrauben im Schrank. Schließen Sie dann das Anschlusskabel an das Schaltmodul Montieren Sie den LED-Streifen: Montieren Sie den LED-Streifen an der Innenseite des Schrankes in einem Aluminiumprofil. Verbinden Sie die Verdrahtung vom Schaltmodul des Infrarotsensors mit dem LED-Streifen und schließen Sie den Eingang des...
- Page 23 LQS02 Erfassungsbereich 4-20 cm IP-Einstufung IP20 Betriebstemperaturbereich -20-45 °C Verwenden Sie dieses Gerät nur mit Originalzubehör. Die Velleman Group nv kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch den (falschen) Gebrauch dieses Geräts entstehen. Weitere Informationen zu diesem Produkt und die neueste Version dieses Handbuchs finden Sie auf unserer Website www.velleman.eu.
-
Page 24: Manual Do Utilizador
LQS02 MANUAL DO UTILIZADOR Introdução A todos os residentes da União Europeia Informações ambientais importantes sobre este produto Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado;... - Page 25 LQS02 Proteja o dispositivo contra calor extremo e poeira. Orientações gerais Consulte a Garantia de qualidade e assistência técnica do Velleman Group NV® nas últimas páginas deste manual. Familiarize-se com as funções do aparelho antes de o utilizar • efetivamente.
- Page 26 LQS02 Montagem em superfície: Montar o sensor no armário com os parafusos fornecidos. De seguida, ligue o cabo de ligação ao módulo de comutação. Montar a fita LED: Montar a fita LED no interior do armário num perfil de alumínio.
- Page 27 LQS02 Gama de temperaturas de -20-45 °C funcionamento Utilizar este aparelho apenas com acessórios originais. O Velleman Group nv não pode ser responsabilizado em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso...
- Page 28 maintenance, abusive use or use contrary to the manufacturer’s instructions; - damage caused by a commercial, Velleman® Service and Quality Warranty professional or collective use of the article (the Since its foundation in 1972, Velleman® warranty validity will be reduced to six (6) acquired extensive experience in the months when the article is used electronics world and currently distributes its...
- Page 29 • Todos los productos de venta al público persona sin la autorización explícita de tienen un período de garantía de 24 meses Velleman®; contra errores de producción o errores en - se calcula gastos de transporte de y a materiales desde la adquisición original; Velleman®...
- Page 30 materiais a partir da data de aquisição • qualquer reparação será fornecida pelo local efectiva; de compra. O aparelho será obrigatoriamente • no caso da reclamação ser justificada e que acompanhado do talão ou factura de origem e a reparação ou substituição de um artigo é bem acondicionado (de preferência dentro da impossível, ou quando os custo são embalagem de origem com indicação do...
