Connessione Nvr/Telecamera/ Schermovvr - ieGeek IE92 User Manual

Terminale di uscita
⑤
video (HDMI)
⑥
Sistema WAN/LAN
⑦
Terminale USB
06
/

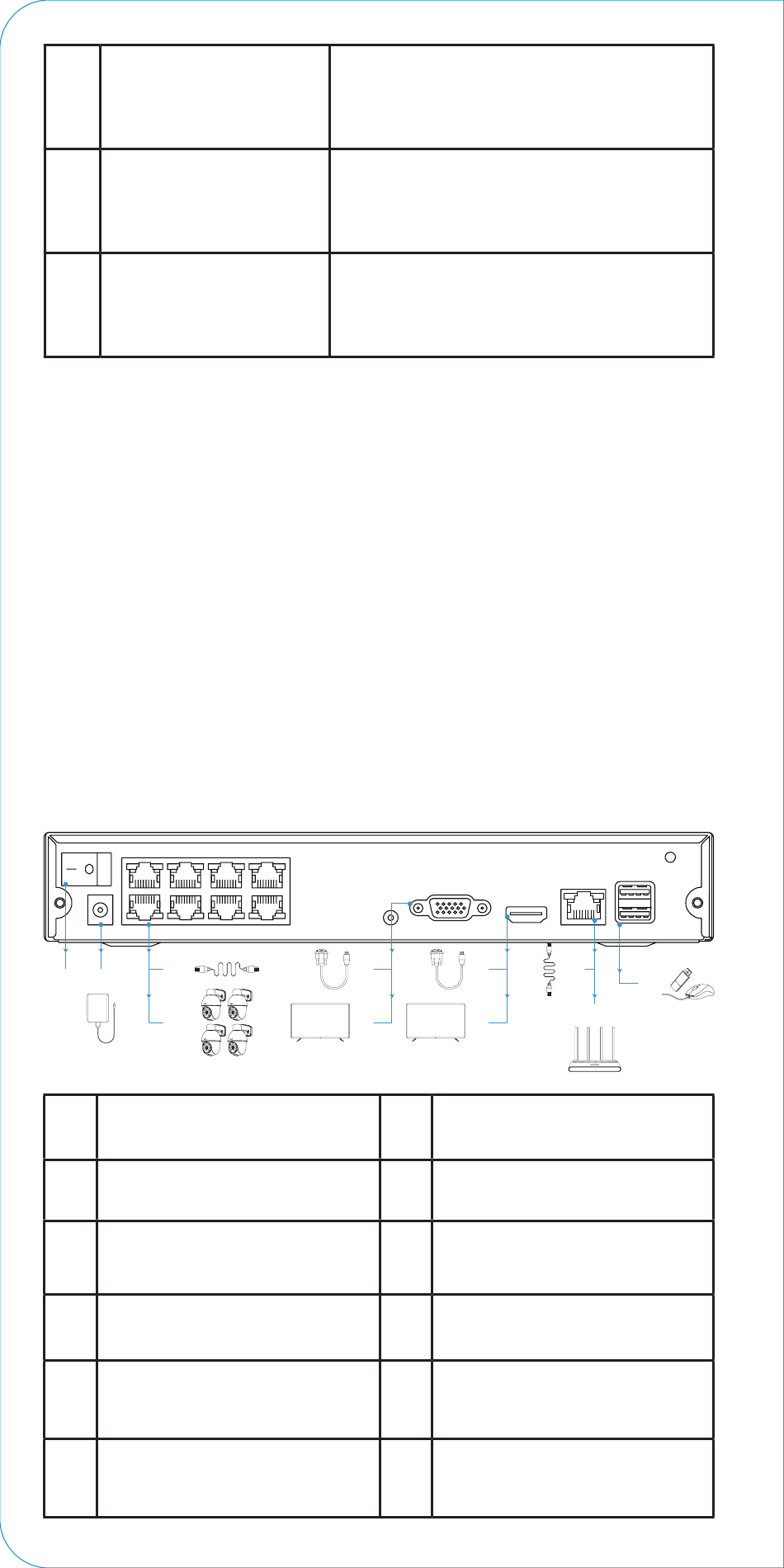

① Preparazione:
1. Il sistema di telecamere/NVR ieGeek.
2. Un monitor o una TV.
3. Un cavo VGA o un cavo HDMI. (Molti monitor/TV li hanno
come accessori standard)
4. Un router per la connessione a Internet.
② Passaggi per configurare il sistema
(Si prega di collegare i sistemi di telecamere POE come
nell'immagine seguente.)
②
① ③
11
①
Collegare la telecamera
①
P power
②
Collegare il cavo LAN
Collegare l'adattatore
③
CA per l'alimentazione
④
Collega il router
⑤
Collegare il cavo LAN
Collegare il monitor del
⑥
PC
Collegare al monitor utilizzando
un cavo HDMI (da preparare
separatamente).
Per connetterti a Internet,
connettiti al router con un cavo
LAN.
Collegare un mouse, una
memoria USB per il backup delle
immagini, ecc.
Connessione NVR/
telecamera/schermoVVR
⑦
⑥
⑨
⑧
⑦
Inserire il cavo VGA
Collegare il monitor
⑧
televisivo
⑨
Collega il cavo HDMI
⑩
Inserisci il mouse USB
Accendere l'interruttore
①
11
di alimentazione
IT 48
/
