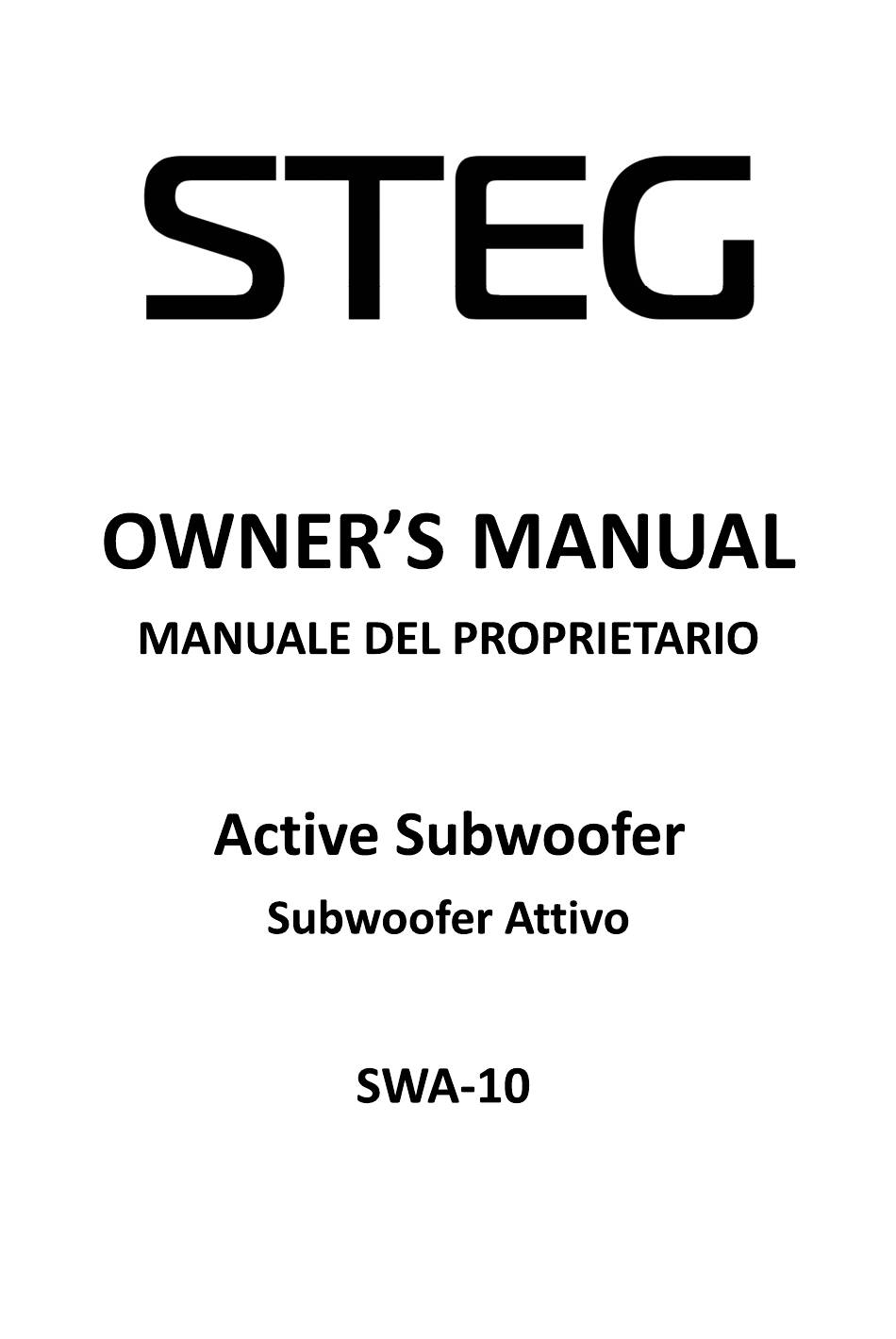

Steg SWA-10 Owner's Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SWA-10 and is the answer not in the manual?

Questions and answers

Related Manuals for Steg SWA-10

Summary of Contents for Steg SWA-10

  • Page 2: Controls And Features

    (English Version) Controls and features: A. POWER STATUS LED This bi-color LED indicator glows green when power is on and proper functioning. If one of the protection circuits is on, it will change to red. B. PHASE SHIFT Use this switch to help compensate for time alignment problems in the system. Such problems usually result from having the subwoofer at a different distance from the listener than the other speakers in the system.Shifting to the right spot will create a bass sound without delay with the rest of the sound system.

  • Page 3: Remote Control Port

    Slowly turn up the subwoofer input gain control until you hear a small amount of distortion. Then reduce the level until the distortion is completely gone. Level the control at this setting. G. REMOTE CONTROL PORT Control the volume level of the subwoofer with the bass remote controller. H.
  • Page 4 High Level Input Wiring The high level input(s) should only be used when your head unit lacks RCA outputs. If the RCA outputs are not present, connect the speaker outputs from the head unit to the high level input connector of the amplifier.

  • Page 5: Remote Control Connection

    Fig.4 Remote Control Connection: Fig.5 Specifications MAX Power: 300W @ 4 OHM RMS Power: 150W @ 4 OHM THD: < 0.4% S/N Ratio: >90 db Frequency Response: 20Hz-150Hz Input Sensitivity (High Level): >0.9V Input Sensitivity (Low Level): 300mV...
  • Page 6 Low Pass filter: 50Hz-150Hz Bass Boost: 0 to + 18dB Phase Adjustment: 0°/180° Subsonic Filter: 20Hz Fuse rating: Subwoofer Size: 10 Inch Dimensions(L xW x H) mm: 33.8x24.5x6.6cm Net Weight: 4.4KG Troubleshooting If you experience operation or performance problems with this product, compare your installation with the electrical wiring diagram on the previous pages.

  • Page 7: Accensione Automatica

    Check that the Input Level Control is set to match the signal level of the head unit. Always try to set the Input Level as low possible. Distorted sound. Check that all crossover frequencies are properly set. Check for short circuits on the speaker leads. Check that the minimum speaker impedance for the amp model is correct.
  • Page 8 altoparlanti). Quando l'interruttore è in posizione "ON", il subwoofer si ACCENDE AUTOMATICAMENTE quando è presente un segnale in ingresso. Se l'amplificatore non rileva alcun segnale in ingresso, l'amplificatore si spegne automaticamente. Se si preferisce utilizzare la connessione di accensione/spegnimento a distanza, l'interruttore dovrebbe essere in posizione OFF. Nota: collegare il terminale remoto all'uscita remota dell'unità...
  • Page 9 Fig.1 Cablaggio di ingresso di alto livello: Gli ingressi ad alto livello devono essere utilizzati solo quando l'unità principale non dispone di uscite RCA. Se le uscite RCA non sono presenti, collegare le uscite degli altoparlanti dall'unità principale al connettore di ingresso ad alto livello dell'amplificatore.
  • Page 10 Connessioni di alimentazione: Collegare il terminale di terra al punto più vicino sul telaio del veicolo. Mantieni questo cavo di messa a terra a una lunghezza inferiore a 39 pollici (100 cm). Usa un cavo di calibro 8 (o più grande). Collegare la porta del terminale remoto all'uscita remota dell'unità...
  • Page 11 Collegamento del telecomando: Fig.5 Specifiche Potenza MASSIMA: 300 W @ 4 OHM Potenza RMS: 150 W @ 4 OHM THD: < 0,4% Rapporto S/N: >90 db Risposta in frequenza: 20Hz-150Hz Sensibilità di ingresso (livello alto): >0,9 V Sensibilità di ingresso (basso livello): 300 mV Filtro passa basso: 50Hz-150Hz...
  • Page 12 SINTOMO POSSIBILE RIMEDIO Verifica di avere una buona connessione a terra. Verificare che l'ingresso remoto (Accensione) abbia almeno 5V. L'amplificatore non può Verificare che sul terminale (+) sia presente la carica della batteria. accendersi Controlla che ci sia almeno 12v. Controllare tutti i fusibili, sostituirli se necessario.
