- Page 1 LCD KEYBOARD LCD KLAVIATŪRA EKB2...
-
Page 2: Package Content

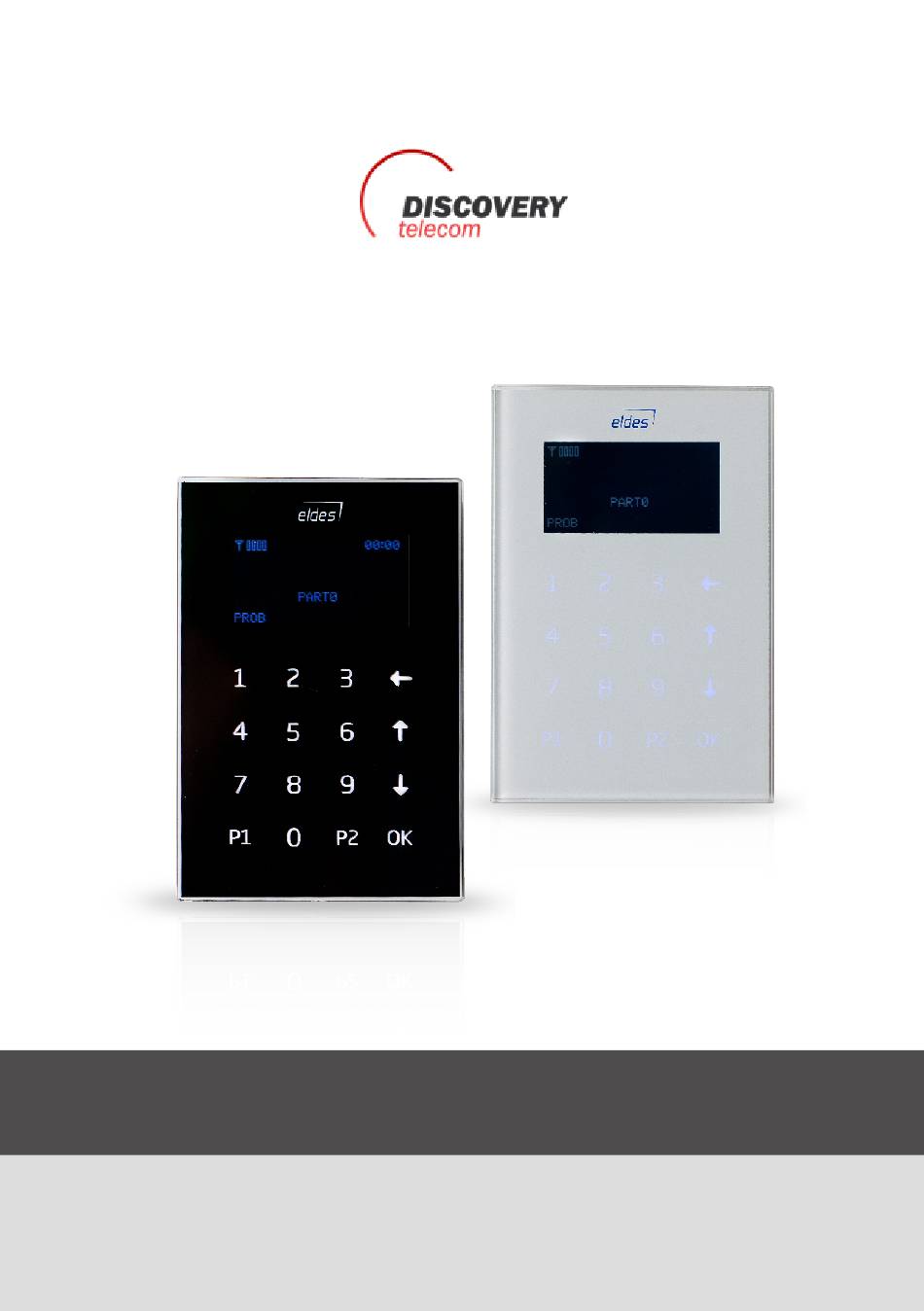

Keyboard partition switch. EKB2 is an LCD keyboard intended for using with ELDES alarm systems. The system configuration is performed by accessing EKB2 menu and entering the required values. ELDES alarm system allows to connect up to 4 EKB2 keyboards. - Page 3 A0 and A1 pins located on the back side of the keyboard are intended to set keyboard address. The keyboard address is set by putting the jumper (-s) on the pins. ELDES alarm system allows to connect up to 4 EKB2 keyboards - each set under different ad- dress.
-
Page 4: Installation
EKB2 keyboard is ready. 4. EKB2 Zone & Tamper Keyboard EKB2 has one wired zone Z1 and one tamper button. By default, the keyboard zone Z1 is disabled. The keyboard zone can be enabled by SMS, keyboard and ELDES Configuration Tool. When Z1 is enabled, it operates like any other system zone, therefore a sensor can be connected to it. -
Page 5: Additional Information
• DO NOT use the system in hazardous environment. • DO NOT expose the system to high humidity, chemical environment or mechanical impacts. • DO NOT attempt to personally repair the system. Keyboard EKB2 is a device mounted in limited access areas. Any system repairs must be done only by qualified, safety aware personnel. The system must be powered by 12-14V 150mA max power supply and must be approved by LST EN 60950-1 standard and be easily accessible. -
Page 6: Pakuotės Sudėtis
• Klaviatūros srities jungiklis. EKB2 – tai klaviatūra su LCD (skystųjų kristalų) ekranu, skirta naudoti kartu su ELDES apsaugos sistemomis. Sistemos konfigūra- vimas ir valdymas EKB2 klaviatūra yra atliekamas judant meniu skyrių sąrašu, vaizduojamu LCD ekrane, ir įvedant reikalaujamas reikšmes. ELDES apsaugos sistema palaiko iki 4 EKB2 klaviatūrų. - Page 7 A0 ir A1 kontaktai, esantys klaviatūros nugarinėje pusėje, skirti nustatyti klaviatūros adresą. Klaviatūros adresas nustatomas ant kontaktų uždedant trumpiklį (-ius). Prie vienos ELDES apsaugos sistemos galima prijungti iki keturių EKB2 klaviatūrų, sukonfi- gūruotų skirtingais adresais. Galimos trumpiklių kombinacijos, skirtingo adreso nustatymui, pateiktos lentelėje.
- Page 8 EKB2 klaviatūra paruošta. 4. EKB2 zona ir tamperis Klaviatūra EKB2 turi vieną integruotą zoną Z1 ir vieną tamperio mygtuką. Pagal gamyklinę konfigūraciją, zona Z1 yra išjungta. Klaviatūros zona gali būti įjungta SMS žinute, klaviatūra ir ELDES Configuration Tool programine įranga.
-
Page 9: Papildoma Informacija
• Nenaudokite sistemos sprogiose vietose. • Sistema nėra atspari drėgmei, cheminei aplinkai, bei mechaniniams poveikiams. • Neremontuokite sistemos patys. Klaviatūra EKB2 yra ribotos prieigos zonos įrenginys. Sistemą montuoti ir remontuoti gali tik asmuo turintis žinių apie ben- druosius saugos reikalavimus ir pakankamą tam darbui kvalifikaciją Klaviatūra EKB2 turi būti maitinama iš 12-14V 150mA maks. nuolatinės srovės maitinimo šaltinio ir naudojami maitinimo šaltiniai privalo tenkinti LST EN 60950-1 standarto reikalavimus.
