RDZ CORE CONNECT Technical Sheet

SCHEDA TECNICA
TECHNICAL SHEET
Modello - Model
CORE CONNECT
INSTALLAZIONE - INSTALLATION
• Per il montaggio di CoRe Connect appoggiare il dispositivo sul bordo
superiore della barra DIN e ruotare la parte bassa verso la stessa fino
a completo aggancio.
• To mount CoRe Connect, place the device on the upper edge of the DIN rail
and rotate the lower part towards the DIN rail until fully engaged.
A
click !!
B
C
• Per lo smontaggio spingere il dispositivo di blocco verso il basso e
ruotare il dispositivo per sganciarlo dalla barra DIN.
• To disassemble, push the locking device down and rotate the device to
release it from the DIN rail.
B
A
DESCRIZIONE GENERALE
CoRe CONNECT è un webserver che permette il controllo locale e
Cod.
remoto (Cloud RDZ) di un impianto di termoregolazione RDZ con
sistema CoRe tramite browser e app per dispositivi mobili.
6600253
Per poter usufruire delle funzionalità di CoRe CONNECT è necessario
alimentarlo elettricamente e collegarlo, mediante cablaggio R-bus, alla
rete dei dispositivi di termoregolazione CoRe.
Il collegamento ad una rete LAN è inoltre necessario per il suo utilizzo
tramite browser, mentre l'utilizzo tramite app richiede un accesso ad
internet.

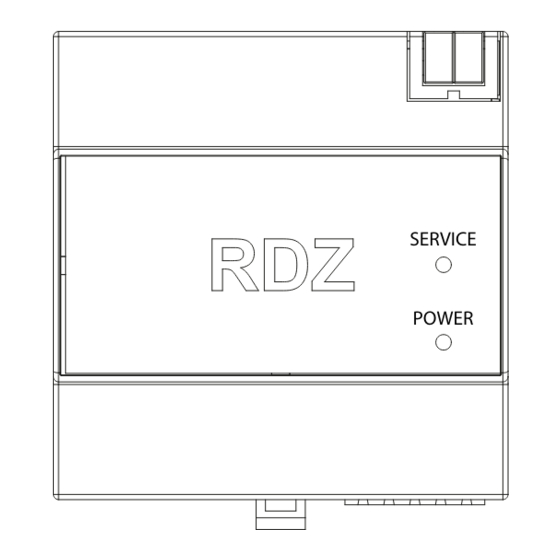

DIMENSIONI E COLLEGAMENTI - DIMENSIONS AND CONNECTIONS
CORE CONNECT

GENERAL DESCRIPTION

CoRe CONNECT is a webserver allowing local and remote control (Cloud
RDZ) of an RDZ thermoregulation system with CoRe system via browser
and app for mobile devices.
In order to take advantage of CoRe CONNECT's functionalities, it is
necessary to power it electrically and connect it via R-bus wiring to the
CoRe thermoregulation device network.
A connection to a LAN network is also necessary for its use via a browser,
while use via an app requires internet access.
SERVICE
POWER
89
[mm]
KNX
USB + - LAN
1 2
12-24
Vdc
R-BUS RS485
RESET
SD
