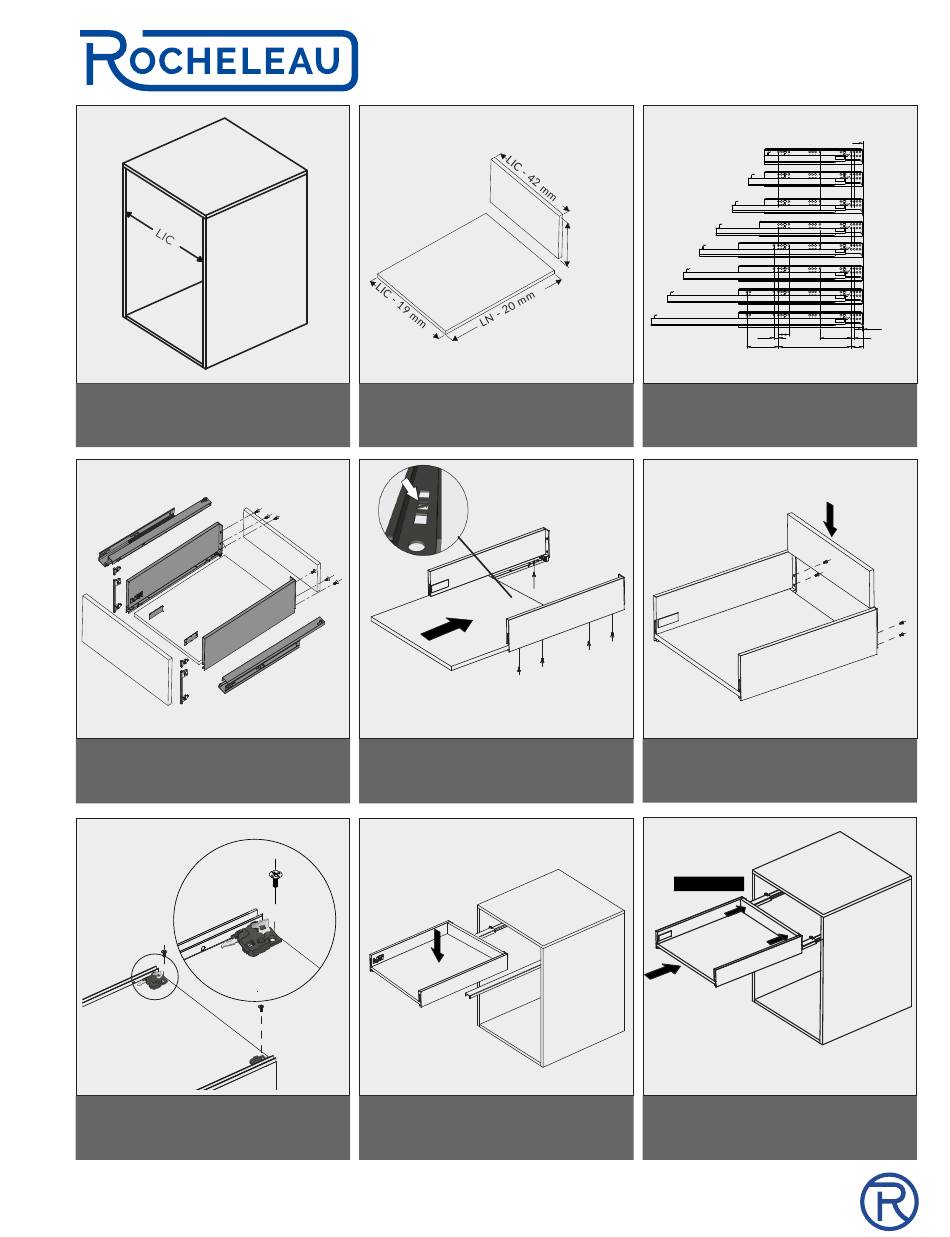

Rocheleau R13 EVO H240 Assembly Instructions

Largeur intérieure du caisson
LIC
Inside cabinet width
Vue éclatée du tiroir

Exploded view of the drawer

Visser les attaches pour coulisses sous le
tiroir

Screw the slide brackets under the drawer

T 1800-567-5201
TIROIR R13 EVO H240 NOTICE DE MONTAGE
R13 EVO DRAWER H240 ASSEMBLY INSTRUCTIONS
Fond et dos /

Back and bottom

Longueur nominale
LN
Nominal length
Visser le fond ou utiliser les griffes à
enfoncer.
Screw the bottom or use the knock-in
claws.
Tirer les coulisses poser le tiroir dessus.

Extend the slides, put the drawer on them.

ROCHELEAU.CA
212 mm
Installation des coulisses /
Chant avant du caisson
CAC
Front edge of the cabinet
Visser le dos

Screw the back

! Click !
Refermer complètement pour clipser sur
les coulisses.
Slide the drawer all the way in and close
completely to clip on the slides.
CAC
300(12")
350(14")
400(16")
450(18")
500(20")
550(22")
600(24")
650(26")
4
32
14
96 9
96 224 37

Slide installation

1
