GAMEMAX HYPE User Manual

USER MANUAL
BENUTZERHANDBUCH
MANUAL DO USUÁRIO
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
用户手册

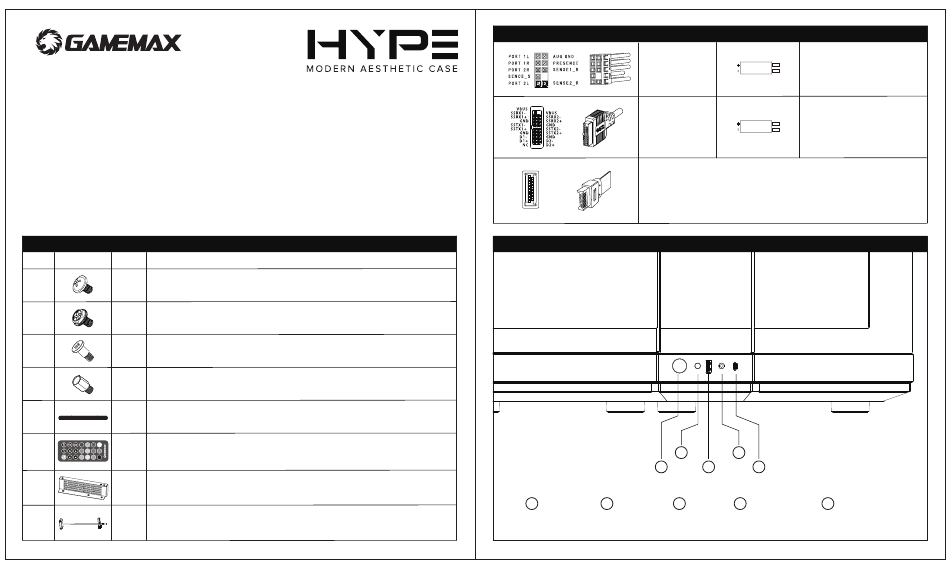

Package Content - Paket Inhalt - Conteúdo do pacote - Содержание пакета - 包装内容
Used for / Benutzt für / Usado para / Используется для / 用途
Image Q'ty
Screws - MB+2.5" SSD / Schrauben - MB+2.5" SSD / Parafusos - MB+2.5" SSD / Винты - MB+2.5" SSD
A 20
/ 主板+2.5" SSD硬盘螺丝
Power Supply Screw / Stromversorgungsschraube / Parafuso de fonte de alimentação
B 10
/ Винт питания / 电源螺丝
C 8
3.5" HDD Screws / 3.5" HDD Schrauben / 3.5" HDD parafusos / 3.5" HDD-винты / 3.5" HDD硬盘螺丝
MB Stand-off / MB-Abstand / MB Stand-off / MB противоположное / 主板铜柱
D 2
Velcro Cable Tie / Klettverbindlichkeit / Velcro Cable Tay / Липучка кабельной галстуки / 魔术束线带
E 5
Remote Control / Fernbedienung / Controle remoto / Дистанционное управление / 遥控器
F 1
GPU Vertical Base / Vertikale Basis GPU / Base vertical da GPU
G 1
/ Вертикальная база GPU / 显卡垂直安装底座
GPU Support Bracket / GPU -Unterstützungsklasse / Suporte de GPU Suporte
H 1
/ Кронштейн поддержки GPU / 显卡支架
Connectors - Anschlüsse - Conectores - Разъемы - 连接器
Combo Audio
USB3.0
A1 GND GND B12
A2 TX1+ RX1+ B11
A3 TX1- RX1- B10
A4 VBUS VBUS B9
A5 CC SBU2 B8
Type C Gen2
A6 D+ / B7
A7 D- / B6
A8 SBU1 VCONN B5
A9 VBUS VBUS B4
A10 RX2- TX2- B3
A11 RX2+ TX2+ B2
A12 GND GND B1
I/O Panel - N/O Panel - Painel de N/O - Панель N/O - I/O面板
2
1
Power SW Reset SW
1 2 3
POWER SW
POWER SW
RESET SW
RESET SW
4
3 5
USB3.0 Combo Audio Type-C GEN2
4 5
