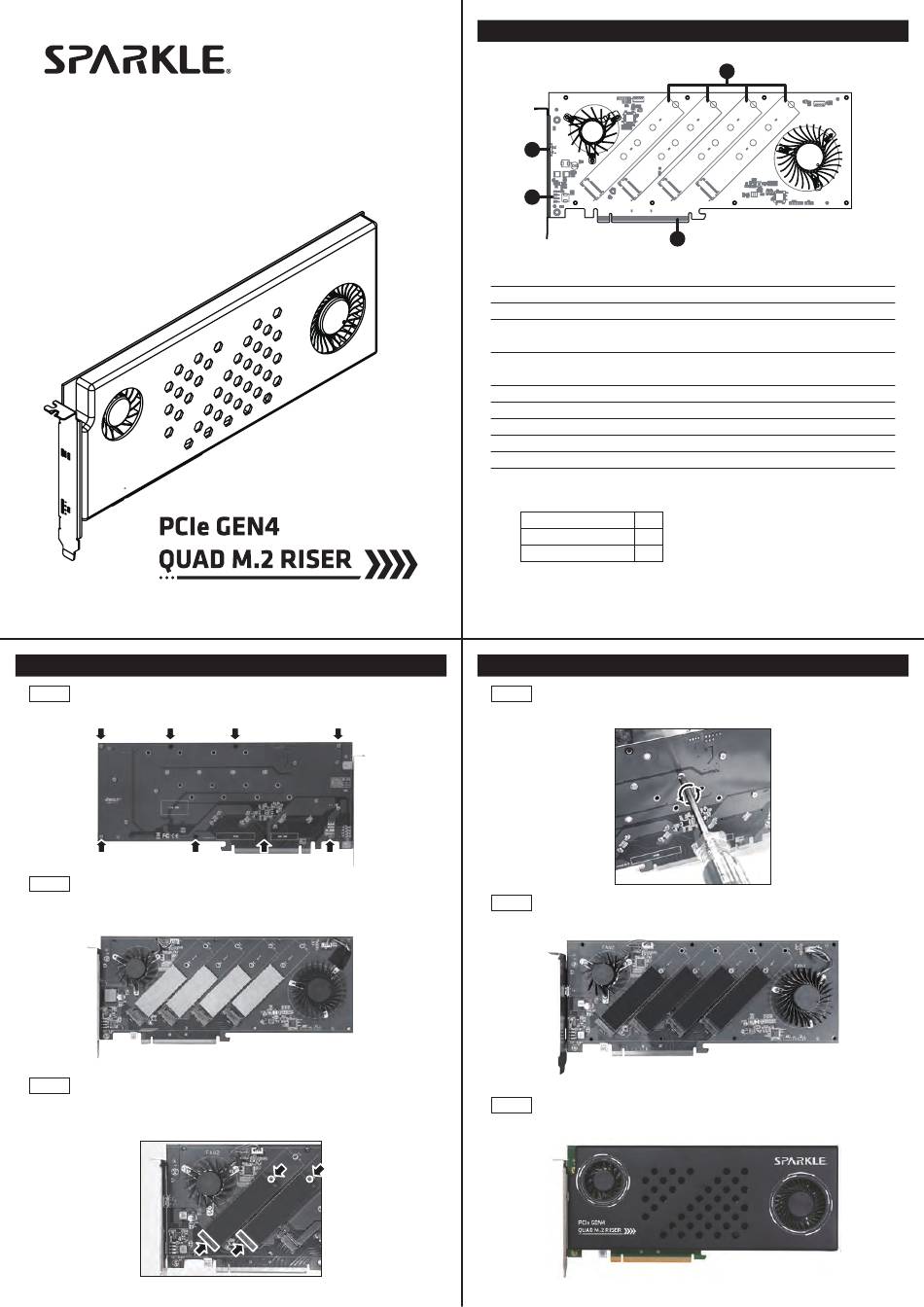

SPARKLE EP-G4M2X4 User Manual

EP-G4M2X4 User's Manual
安 裝 M.2 儲 存 裝 置
步驟一
移除背面風扇上蓋的 8 顆螺絲。
步驟二
取出產品隨附的散熱墊片，請先撕除墊片上膠膜，將墊片黏貼至卡上安裝 M.2 儲存裝置的
對應方框內。
步驟三
將 M.2 SSD 插入卡上的對應的插槽，並將配件螺柱卡上 SSD 上方半圓形缺口。
將 SSD 往下壓，將螺柱置入對應孔位。
產 品 規 格
1
2
名稱
NO.
PCI Express介面 系統管理匯流排開關
1
M.2 存取指示燈
2
M.2 SSD 插槽
3
PCI Express 介面
4
配件 鎖附 M.2 螺柱
配件 鎖附 M.2 螺絲
配件 單槽 M.2 散熱墊片 (厚)
配件
雙槽 M.2 散熱墊片 (薄)
產品尺寸
(註一) PCI Express 介面系統管理匯流排開關出廠預設為 M，若您安裝兩張以上的轉接卡，請依照下表
設定。
第一張卡 / First Card
M
第二張卡 / Second Card
L/H
第三張卡 / Third Card
H/L
(註二) PCIe GEN4 QUAD M.2 RISER CARD 提供 4 個 M.2 插槽，但主機板能夠讀取到的 M.2 SSD 數
量，由您的主機板和 CPU 決定。
安 裝 M.2 儲 存 裝 置
步驟四
取出產品隨附的螺絲，由背面將螺絲鎖入螺柱孔位，固定 M.2 SSD。
步驟五
其餘 M.2 SSD 安裝同上步驟，完成後如下圖。
步驟六
將(步驟一)移除的8顆螺絲和風扇上蓋鎖回，完成後如下圖。
3
4
功能
調整系統管理匯流排高-中-低的開關設定。(註一)
指示燈閃爍時, M.2 儲存裝置正在讀取/寫入。
支援 M Key type 2242/2260/2280/22110 M.2 PCI
Express NVME module Gen4 x4 64Gb/s (註二)
將卡插入主機板上 PCI Express x16 插槽。
(如在x8運作的插槽，僅支援M2_1/M2_2插座)
鎖附於 M.2 儲存裝置的螺柱。
鎖附於 M.2 儲存裝置的螺絲。
2.8mm 散熱墊片裝在轉接卡 M.2 儲存裝置方框上。
1.8mm 散熱墊片裝在轉接卡 M.2 儲存裝置方框上。
280 x 120 x 17 mm
