Joy-it JT-SI01 Manual

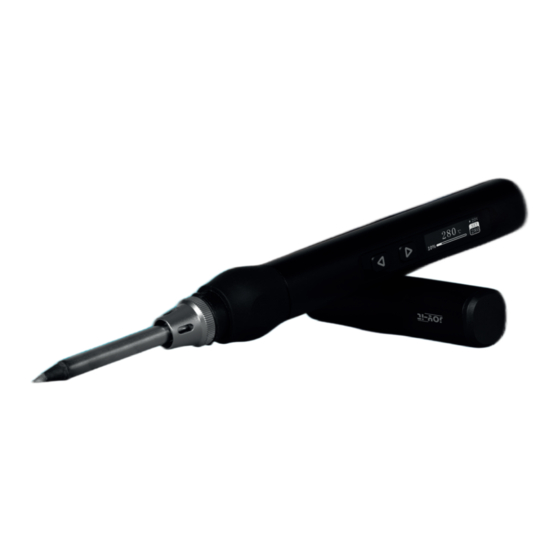

Compact high-performance soldering iron
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the JT-SI01 and is the answer not in the manual?

Questions and answers

Summary of Contents for Joy-it JT-SI01

  • Page 3: Table Of Contents

    INHALTSVERZEICHNIS 1. ALLGEMEINE INFORMATIONEN..................2. TECHNISCHE DATEN....................3. GERÄTEÜBERSICHT...................... 4. ANSCHLUSS & VERWENDUNG..................5. WECHSEL DER SPITZEN....................6. VERWENDUNG......................7. WEITERE HINWEISE..................... 8. SONSTIGE INFORMATIONEN..................9. SUPPORT........................
  • Page 4 TABLE OF CONTENTS 1. GENERAL INFORMATION....................2. TECHNICAL DATA......................3. DEVICE OVERVIEW....................... 4. CONNECTION & USE..................... 5. CHANGING THE TIPS....................6. USE..........................7. NOTICES........................8. ADDITIONAL INFORMATION..................9. SUPPORT........................
  • Page 5 TABLE DES MATIÈRES 1. INFORMATIONS GÉNÉRALES..................2. DONNÉES TECHNIQUES....................3. APERÇU DES APPAREILS....................4. CONNEXION ET UTILISATION..................5. CHANGEMENT DE POINTES................... 6. UTILISATION....................... 7. PLUS D'INFORMATIONS....................8. AUTRES INFORMATIONS....................9. SUPPORT........................

  • Page 7: Allgemeine Informationen

    1. ALLGEMEINE INFORMATIONEN Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren. 2.

  • Page 8: Geräteübersicht

    3. GERÄTEÜBERSICHT USB-C OLED- Rechts- Lötspitze Sicherungs- Griffstück Links- Port Display Taste mutter Taste 4. ANSCHLUSS & VERWENDUNG Schließen Sie zunächst ein USB-C Kabel an das Gerät an. Bitte beachten Sie, dass das verwendete Netzteil das PD-Protokoll, sowie eine Leistung von mindestens 65 W bereitstellen muss. Alternativ können Sie auch ein Hohlsteckernetzteil mit dem beiliegendem USB-C Adapter anschließen.

  • Page 9: Wechsel Der Spitzen

    5. WECHSEL DER SPITZEN Um die Spitze zu wechseln, lösen Sie zunächst die Sicherungsmutter. Führen Sie nun die Lötspitze ein und sichern Sie diese, indem Sie die Sicherungsmutter festdrehen. ACHTUNG! Wechseln oder entfernen Sie die Spitze niemals direkt nachdem Sie das Gerät verwendet haben.

  • Page 10: Verwendung

    6. VERWENDUNG Nachdem Sie das Gerät eingesteckt haben, erscheint zunächst der Startbildschirm. Sollten Sie noch keine Lötspitze eingesetzt haben, so werden Sie nun dazu aufgefordert. Nach erfolgreichem Einsetzen der Lötspitze wechselt die Anzeige in das Standby-Menü und signalisiert, dass das Gerät nun einsatzbereit ist. Drücken Sie die Links-Taste, um das Heizmenü...
  • Page 11 Halten Sie im Standby-Menü die Links- und Rechts-Taste gedrückt, um das Einstellungs- Brightness menü zu öffnen. Hier können die folgenden Einstellungen vorgenommen werden: HELLIGKEIT: Helligkeitseinstellung des OLED Displays KALIBRIERUNG: Sollte die gemessene Temperatur von der eingestellten Temperatur abweichen, so kann die Temperaturabweichung hier angepasst werden. T.

  • Page 12: Weitere Hinweise

    7. WEITERE HINWEISE Wenn eine neue Lötspitze zum ersten Mal verwendet wird, muss sie auf 250 °C erhitzt und verzinnt werden, um eine Trockenbrandoxidation zu vermeiden. Nach der Verwendung des Lötkolbens tragen Sie bitte eine kleine Menge Lötzinn auf die Spitze des Lötkolbens auf, um Oxidation zu vermeiden.

  • Page 13: Sonstige Informationen

    MÖGLICHKEIT RÜCKGABE IN IHRER NÄHE: Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. INFORMATIONEN ZUR VERPACKUNG: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen...

  • Page 14: Support

    Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite. E-Mail: service@joy-it.net Ticket-System: http://support.joy-it.net Telefon: +49 (0)2845 9360 - 50 (Mo. - Do.: 09:00 - 17:00, Fr.: 09:00 - 14:30 Uhr) Für weitere Informationen besuchen Sie unsere Website:...

  • Page 15: General Information

    1. GENERAL INFORMATION Dear customer, Thank you for choosing our product. In the following, we will show you what you need to bear in mind during commissioning and use. Should you encounter any unexpected problems during use, please do not hesitate to contact us. 2.

  • Page 16: Device Overview

    3. DEVICE OVERVIEW USB-C OLED- Right Soldering Lock nut Handle Left Port Display button button 4. CONNECTION & USE First connect a USB-C cable to the device. Please note that the power supply used must provide the PD protocol and a power of at least 65 W. Alternatively, you can also connect a hollow plug power supply with the enclosed USB-C adapter.

  • Page 17: Changing The Tips

    5. CHANGING THE TIPS To change the tip, first loosen the lock nut. Now insert the soldering tip and secure it by tightening the locking nut. CAUTION! Never change or remove the tip immediately after using the device. Allow the device to cool down completely before unlocking and touching the tip.

  • Page 18: Use

    6. USE After you have plugged in the device, the start screen appears first. If you have not yet inserted a soldering tip, you will now be prompted to do so. Once the soldering tip has been successfully inserted, the display switches to the standby menu and indicates that the device is now ready for use.
  • Page 19 In the standby menu, press and hold the left and right buttons to open the settings menu. Brightness The following settings can be made here: BRIGHTNESS: Brightness setting of the OLED display. CALIBRATION: If the measured temperature deviates from the set temperature, the temperature deviation can be adjusted here.

  • Page 20: Notices

    7. NOTICES When a new soldering tip is used for the first time, it must be heated to 250 °C and tinned to prevent dry burn oxidation. After using the soldering iron, please apply a small amount of solder to the tip of the soldering iron to prevent oxidation. Always wear safety goggles and heat-resistant gloves to protect your eyes and hands from sparks and hot materials.

  • Page 21: Additional Information

    POSSIBILITY TO RETURN NEAR YOU: We will send you a parcel stamp with which you can return the device to us free of charge. To do this, please contact us by e-mail to Service@joy-it.net or by telephone. PACKAGING INFORMATION: Please pack your old appliance securely for transportation. If you do not have suitable packaging material or do not wish to use your own,...

  • Page 22: Support

    We are also there for you after your purchase. If any questions remain unanswered or problems arise, we are also available to assist you by e-mail, telephone and ticket support system. E-Mail: service@joy-it.net Ticket-System: http://support.joy-it.net Phone: +49 (0)2845 9360 - 50 (Mo. - Thur.: 09:00 - 17:00, Fri.: 09:00 - 14:30 Uhr) For further information, please visit our website: WWW.JOY-IT.NET...

  • Page 23: Informations Générales

    1. INFORMATIONS GÉNÉRALES Cher client, Nous vous remercions d'avoir choisi notre produit. Nous vous indiquons ci-après ce à quoi il faut faire attention lors de la mise en service et de l'utilisation. Si vous rencontrez des problèmes inattendus pendant l'utilisation, n'hésitez pas à nous contacter. 2.

  • Page 24: Aperçu Des Appareils

    3. APERÇU DES APPAREILS USB-C Écran Bouton Pointe à Écrou de Poignée Bouton Port OLED droit souder blocage gauche 4. CONNEXION & UTILISATION Connectez d'abord un câble USB-C à l'appareil. Veuillez noter que le bloc d'alimentation utilisé doit être compatible avec le protocole PD et fournir une puissance d'au moins 65 W. Vous pouvez également raccorder un bloc d'alimentation à...

  • Page 25: Changement De Pointes

    5. CHANGEMENT DES POINTES Pour changer la panne, desserrez d'abord l'écrou de blocage. Insérez ensuite la panne et fixez-la en serrant l'écrou de blocage. ATTENTION! Ne changez ou ne retirez jamais la pointe juste après avoir utilisé l'appareil. Laissez l'appareil refroidir complètement avant d'enlever la sécurité et de toucher la pointe.

  • Page 26: Utilisation

    6. UTILISATION Après avoir branché l'appareil, l'écran de démarrage s'affiche. Si vous n'avez pas encore inséré de panne, il vous sera demandé de le faire. Une fois la panne insérée avec succès, l'écran passe au menu de veille et signale que l'appareil est maintenant prêt à...
  • Page 27 Dans le menu de veille, maintenez les touches gauche et droite enfoncées pour ouvrir le Brightness menu de configuration. Les réglages suivants peuvent être effectués ici: LUMINOSITÉ: Réglage de la luminosité de l'écran OLED. CALIBRAGE: Si la température mesurée diffère de la température réglée, l'écart de température peut être adapté...

  • Page 28: Plus D'informations

    7. AUTRES REMARQUES Lorsqu'une nouvelle panne est utilisée pour la première fois, elle doit être chauffée à 250 °C et étamée pour éviter l'oxydation par brûlure. Après avoir utilisé le fer à souder, appliquez une petite quantité d'étain de soudure sur la pointe du fer à souder pour éviter l'oxydation. Portez toujours des lunettes de protection et des gants résistants à...

  • Page 29: Autres Informations

    POSSIBILITÉ DE RETOUR PRÈS DE CHEZ VOUS: Nous vous enverrons une étiquette de colis avec laquelle vous pourrez nous renvoyer l'appareil gratuitement. Pour ce faire, veuillez nous contacter par e-mail à Service@joy-it.net ou par téléphone. INFORMATIONS SUR L'EMBALLAGE: Si vous n'avez pas de matériel d'emballage approprié ou si vous ne souhaitez pas utiliser votre propre matériel, veuillez nous contacter et...

  • Page 30: Support

    Nous sommes également à votre disposition après l'achat. Si des questions restent sans réponse ou si des problèmes surviennent, nous sommes également à vos côtés par e-mail, téléphone et système d'assistance par tickets. E-Mail: service@joy-it.net Ticket-System: http://support.joy-it.net Téléphone: +49 (0)2845 9360 - 50 (lundi - jeudi: 09:00 - 17:00, Vendredi: 09:00 - 14:30 heures) Pour plus d'informations, visitez notre site web : WWW.JOY-IT.NET...
  • Page 32 WWW.JOY-IT.NET...
