TRU Components 2806230 Operating Instructions Manual

Usb can bus analyzer

Advertisement

Available languages

Available languages

Bedienungsanleitung
USB-CAN-Bus-Analysegerät
Best.-Nr. 2806230
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein CAN-Bus-Analysegerät. Verwenden Sie das Pro-
dukt in Kombination mit der als Download zur Verfügung stehenden Analyse-Software, um
Daten in Controller Area Networks (CAN-Bus) auszulesen, zu senden und zu überwachen.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also
nicht im Freien.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/
oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
2 Lieferumfang
Wandler
USB-Kabel
Analyse-Software (unter folgender URL-Adresse erhältlich: www.conrad.com/downloads)
Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der
Website.
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung
für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,
wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-
sen, Dämpfen und Lösungsmitteln.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
1
www.conrad.com/downloads
herunter
5.4 Bedienung
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des
Produkts haben, wenden Sie sich an einen Fachmann.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon
ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 Angeschlossene Geräte
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Ge-
räte, an die das Produkt angeschlossen wird.

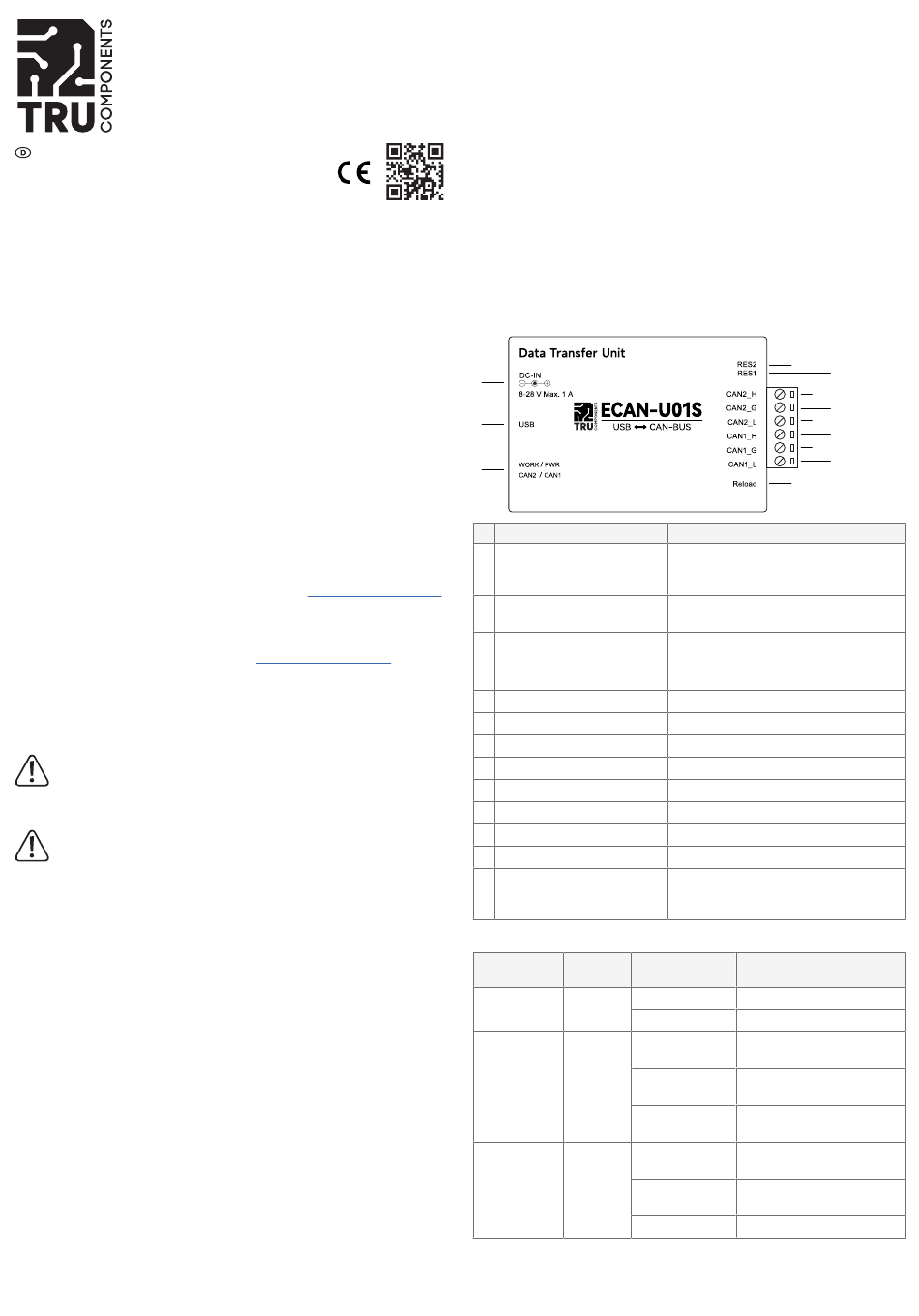

6 Produktübersicht
6.1 Bedienelemente und Komponenten
1
2
3
Bedienelement/Komponente
1
Eingangsanschluss (DC-IN)
2
USB-Anschluss (USB)
3
LED-Betriebsanzeige
(WORK/PWR)
LED-Statusanzeige (CAN2/CAN1)
4
DIP-Schalter (RES2)
5
DIP-Schalter (RES1)
6
CAN-Schnittstelle (CAN2_H)
7
CAN-Schnittstelle (CAN2_G)
8
CAN-Schnittstelle (CAN2_L)
9
CAN-Schnittstelle (CAN1_H)
10 CAN-Schnittstelle (CAN1_G)
11 CAN-Schnittstelle (CAN1_L)
12 Rücksetztaste (Reload)
6.2 LED-Anzeigeleuchten
LED-Anzeige-
Farbe
Intensität/Rhyth-
leuchte
mus
PWR
Rot
Leuchtet hell
Leuchtet schwach
WORK
Blau
Leuchtet hell
Leuchtet schwach
Blinkt
CAN1, CAN2
Grün
Leuchtet schwach
Blinkt grün
Leuchtet grün
4
5
6
7
8
9
10
11
12
Beschreibung/Funktion
Schnittstelle für den Anschluss einer
zusätzlichen 8 – 28 V/DC-Stromversorgung (bei
Bedarf)
USB-Anschluss für Datenübertragung und
Stromversorgung (5 V/DC, max. min. 0,5 A)
LED-Anzeigeleuchten
120-Ω-Widerstandsschalter des CAN2-Kanals
120-Ω-Widerstandsschalter des CAN1-Kanals
CAN2-High-Signalleitung
CAN2-Masseanschluss
CAN2-Low-Signalleitung
CAN1-High-Signalleitung
CAN1-Masseanschluss
CAN1-Low-Signalleitung
Taste zur Wiederherstellung der Standardeinstel-
lungen (Taste etwa sechs Sekunden lang ge-
drückt halten)
Bedeutung
Stromversorgung in Ordnung
Stromversorgung defekt
Initialisierung des Geräts erfolg-
reich; im Standby-Modus
Initialisierung des Geräts fehlge-
schlagen
Software-Rufgerät auf Seite des
Computers
Keine Datenübertragung über den
entsprechenden CAN-Kanal
Datenübertragung über den ent-
sprechenden CAN-Kanal
CAN-Kanal weist Bus-Fehler auf
