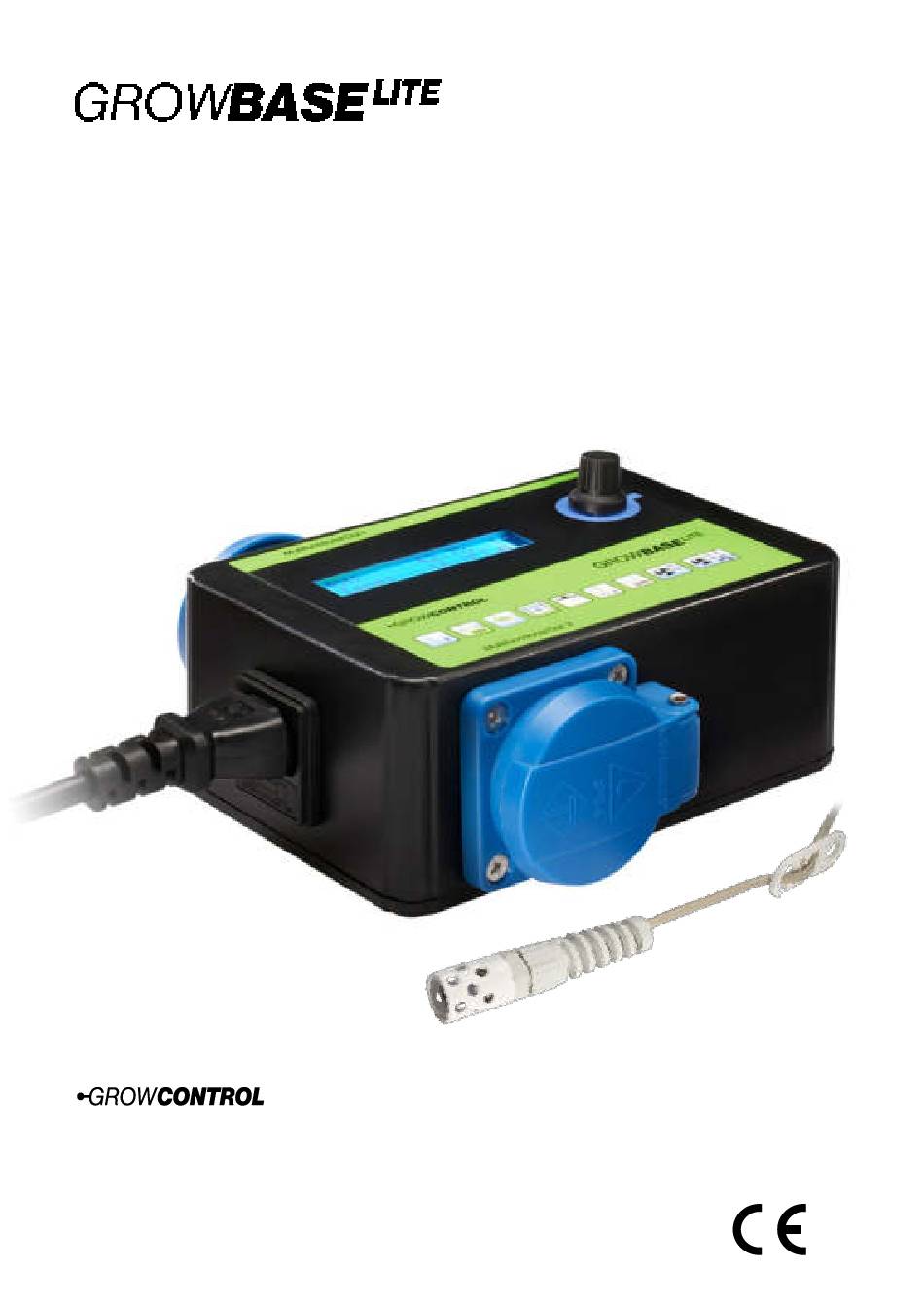

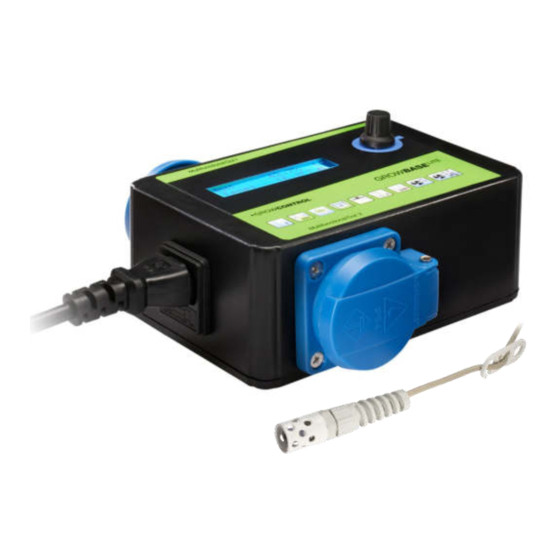

Growcontrol GROWBASE LITE Quick Manual

Multifunctional digital climate controller with timer functions and co2 control
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Kurzanleitung – Deutsch
Multifunktionaler digitaler Klimacontroller
mit Zeitschaltfunktionen und CO₂-Regelung
Quick Guide – English
Multifunctional digital climate controller
with timer functions and CO₂ control
Halle 404
Gwinnerstr. 46
60388 Frankfurt – Germany
Mail: info@growcontrol.de
Web: www.growcontrol.de
(Seiten 2-18)
(Pages 19-35)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GROWBASE LITE and is the answer not in the manual?

Questions and answers

Related Manuals for Growcontrol GROWBASE LITE

Summary of Contents for Growcontrol GROWBASE LITE

  • Page 1 Kurzanleitung – Deutsch (Seiten 2-18) Multifunktionaler digitaler Klimacontroller mit Zeitschaltfunktionen und CO₂-Regelung Quick Guide – English (Pages 19-35) Multifunctional digital climate controller with timer functions and CO₂ control Halle 404 Gwinnerstr. 46 60388 Frankfurt – Germany Mail: info@growcontrol.de Web: www.growcontrol.de...
  • Page 2 Bitte lesen Sie diese Anleitung aufmerksam durch und beachten Sie die Hinweise. • Bewahren Sie diese Anleitung sorgfältig auf und machen Sie diese allen Anwendern zugänglich. • Übergeben Sie diese Anleitung bei Weitergabe des Geräts. Mit freundlicher Empfehlung GrowControl Laden Sie sich die vollständige Bedienungsanleitung oder Firmware-Updates unter https://growcontrol.de/downloads-growbase-lite herunter:...

  • Page 3: Table Of Contents

    Kurzanleitung 1.0.0 Rev 1 DE Inhalt Sicherheitshinweise ...............................4 Bestimmungsgemäßer Gebrauch ........................5 Gerätebeschreibung .............................6 Inbetriebnahme ..............................9 Menü-Übersich..............................10 Bedienung ................................11 Die einzelnen Funktionen und Themenbereiche .................. 12 7.1. Info-Ebene ................................12 7.2. Klima ..................................12 7.3. CO2 .................................... 13 7.4. Lüftung..................................

  • Page 4: Sicherheitshinweise

    Kurzanleitung 1.0.0 Rev 1 DE 1. Sicherheitshinweise Neben den sicherheitstechnischen Hinweisen in den einzelnen Kapiteln der Anleitung, sind folgende Bestimmungen jederzeit strikt zu beachten. Wie jedes elektrische Gerät ist dieser digitale Klimacontroller vorsichtig und umsichtig zu betreiben, um Gefahren durch elektrische Schläge zu vermeiden.

  • Page 5: Bestimmungsgemäßer Gebrauch

    Kurzanleitung 1.0.0 Rev 1 DE Brandgefahr Warnung! • Verwenden Sie nur das mitgelieferte Netzkabel. • Bei nicht bestimmungsgemäßem Gebrauch bzw. Missachtung der Bedienungsanleitung besteht unter Umständen Brandgefahr! • Benutzen Sie das Gerät nicht in der Nähe von leicht entflammbaren Stoffen. Bedienung Warnung! •...

  • Page 6: Gerätebeschreibung

    Kurzanleitung 1.0.0 Rev 1 DE Die seitlichen RJ45-Buchesn sind für folgende Betriebsmittel vorgesehen: • RJ45-Buchsen „In/Out“: Luftfeuchte- und Temperatursensor CO₂-Sensor Unterdrucksensor Temperatursensor für Heizmatte • RJ45-Buchsen „EC-Fans“: Spannungsgesteuerte EC-Ventilatoren • RJ45-Buchsen „Lights 0-10V“: Leuchten mit 0-10V/1-10V-Eingang Relais/Schütze 12-24V Das Gerät ist nicht zur Ansteuerung sonstiger Betriebsmittel geeignet. Das Netzkabel eines EC-Ventilators wird nicht mit einer Steckdose am Controller verbunden, sondern mit einer normalen, immer eingeschalteten Steckdose.
  • Page 7 Kurzanleitung 1.0.0 Rev 1 DE • kann kompatible Leuchten über eine 0-10V/1-10V Signal dimmen. Durch einstellbare Rampen kann ein Sonnenauf- und Untergang simuliert werden. • verfügt über vier programmierbare Steckdosen. • verfügt über einen Transistor-Ausgang (MOSFET), der zum Schalten von externen DC-Relais oder Schützen verwendet werden kann.
  • Page 8 Kurzanleitung 1.0.0 Rev 1 DE 1 Display 2 Drehknopf zur Bedienung des Geräts 3 0-10V/1-10V Dimmung Beleuchtung und Multifunctional Out 3 4 RJ45-Buchse für Abluft-EC-Ventilator 5 RJ45-Buchse für Zuluft-EC-Ventilator 6 4xRJ45-Buchse für Sensoren 7 USB-A Port für Firmware-Update 8-9 Programmierbare Steckdose Multifunctional Out 1-2 10 Netzkabel 11 Dreilochscheibe zur Aufhängung des Sensors 12 Digitaler Sensor für Luftfeuchtigkeit und Temperatur...

  • Page 9: Inbetriebnahme

    Kurzanleitung 1.0.0 Rev 1 DE 4. Inbetriebnahme Positionieren Sie den Luftfeuchtigkeits- und Temperatursensor (12) an einer geeigneten Stelle. Diese ist üblicherweise an den Spitzen der Pflanzen im Pflanzraum. Verwenden Sie die mitgelieferte Dreilochscheibe (11), um den Sensor aufzuhängen. Der Sensor sollte nicht unmittelbar dem Nebelstrahl des Luftbefeuchters ausgesetzt sein.

  • Page 10: Menü-Übersich

    5. Menü-Übersich Info-Ebene Start CO2- Lüftungs- Einstellungen Einstellungen Klima- Einstellungen Zeit- Einstellungen Multi Out- Einstellungen Beleuchtungs- „Setup“ Einstellungen System- Einstellungen Speichern & anwenden Erweiterte Einstellungen Speichern & Abbrechen & zurück zurück...

  • Page 11: Bedienung

    Kurzanleitung 1.0.0 Rev 1 DE 6. Bedienung Das Gerät ist über ein Menü zu bedienen, welches in mehrere Themenbereiche unterteilt ist. Es wird durch Drehen bzw. durch Drücken des Drehknopfes (2) gesteuert. • Ebene „Info“ werden verschiedene Informationen angezeigt. • Ebene „Setup“...

  • Page 12: Die Einzelnen Funktionen Und Themenbereiche

    Kurzanleitung 1.0.0 Rev 1 DE Das Ändern eines Wertes sei hier am Beispiel Stellen Sie den gewünschten Wert durch des Sollwertes für die Luftfeuchtigkeit am Drehen des Drehknopfes ein. Tage erklärt: Sollwert RH Tag: 72%~ Gehen Sie im Menü zur Anzeige „Sollwert RH Tag“.

  • Page 13: Co2

    Kurzanleitung 1.0.0 Rev 1 DE Luftbe- oder Entfeuchter ein- oder ausgeschaltet wird und ab welchem Wert die Entfeuchtung über die Abluft stattfindet. Der Entfeuchtungsmodus kann ebenfalls im Bereich „Klima“ eingestellt werden. Sollwert Temperatur: Der hier eingestellte Wert ist der Vorgabe-Wert für die Temperaturregelung für die Raumluft über die Lüftung.Die für die zuvor genannten Funktionen relevanten Sensor- Messwerte werden vom mitgelieferten Luftfeuchte- und Temperatursensor erfasst.

  • Page 14: Zeit

    Kurzanleitung 1.0.0 Rev 1 DE läuft die Zuluft um den unter „Unterdruck in Ohne angeschlossenen Unterdrucksensor %“ eingestellten Wert langsamer als die Abluft. Beispiel: aktuelle Drehzahl/Volumenstrom der Abluft: 50%, Unterduck in %: 10% → Drehzahl Zuluft = 40%. Mit angeschlossenem Unterdrucksensor wird die Drehzahl der Zuluft von dem PID- Unterdruck-Regler so geregelt, dass stets der gewünschte Unterduck in Pascal (Pa) eingehalten wird.

  • Page 15: Erweiterte Einstellungen

    Kurzanleitung 1.0.0 Rev 1 DE Untergangs eingestellt werden. Außerdem können hier die Zeiten für „Beginn Tag“ und „Beginn Nacht“ eingestellt werden. Dabei handelt es sich um dieselben Zeiten, die auch im Bereich „Zeit“ eingestellt werden können. Der Controller ist gleichermaßen für Leuchten mit einem 0-10V- und 1-10V-Eingang geeignet. Bei einer Leuchte mit 0-10V-Eingang erfolgt die Abschaltung nur über das 0-10V-Signal, die Netzleitung der Leuchte muss nicht abgeschaltet werden, um die Leuchte abzuschalten.

  • Page 16: Firmware-Update

    Kurzanleitung 1.0.0 Rev 1 DE 7.10. Firmware-Update Mit einem USB-Speicher-Stick kann die Firmware des Controllers aktualisiert werden. Bitte beachten Sie, dass alle Ventilatoren und Steckdosen am Controller während eines Neustarts oder während eines Firmware-Updates ausgeschaltet werden. Mit folgenden Schritten wird ein Firmware-Update durchgeführt: Kopieren Sie die Firmware-Datei auf einen USB-Stick, der im FAT32-Format formatiert ist.

  • Page 17: Technische Daten

    Kurzanleitung 1.0.0 Rev 1 DE Eine Beschreibung der einzelnen Menü-Displays ist in der langen Version der Bedienungsanleitung zu finden. Laden Sie sich die vollständige Bedienungsanleitung oder Firmware-Updates unter https://growcontrol.de/downloads-growbase-lite herunter: 8. Technische Daten Maße (LxBxH) ohne angeschlossene Kabel 190mm x 170mm x 120mm Kabellänge Sensor für...

  • Page 18: Service

    Kurzanleitung 1.0.0 Rev 1 DE 10. Service GrowControl will Ihnen stets einen optimalen Service bieten. Um sich mit dem Kundenservice in Verbindung zu setzen, nehmen Sie unter info@growcontrol.de Kontakt mit uns auf. 11. Garantie Es wird gewährleistet, dass dieses Produkt bis ein (1) Jahr nach Erstkaufdatum frei von Herstellungsfehlern ist.
  • Page 19 Store this instruction manual and make it accessible to all users. • Ensure that you include this instruction manual when handing over the device to third • parties. With kind regards GrowControl Download the complete operating instructions or firmware updates at https://growcontrol.de/downloads-growbase-lite:...
  • Page 20 Quick Guide 1.0.0 Rev 1 ENG Inhalt Safety Instructions............................... 21 Specified Normal Operation........................... 23 Device Description .............................. 24 Commissioning ..............................26 Menu-Overview ..............................27 Opperation ................................28 The Particular Functions and Menu Sections..................30 18.1. Info Level ................................. 30 18.2. Climate ..................................

  • Page 21: Safety Instructions

    Quick Guide 1.0.0 Rev 1 ENG 12. Safety Instructions Please observe the following information besides the safety instructions of this manual. As with all electrical devices, use this digital environmental controller carefully and cautiously to avoid hazards due to electric shock. Electric shock Warning! •...
  • Page 22 Quick Guide 1.0.0 Rev 1 ENG Risk of Fire Warning! • Only use the power cables supplied. • There is a risk of fire if the device is used improperly or these instructions for use are ignored! • Never use the device near highly flammable substances. Operation Warning! •...

  • Page 23: Specified Normal Operation

    Quick Guide 1.0.0 Rev 1 ENG 13. Specified Normal Operation This digital environmental controller is designed for speed controlling of fans and switching a number of other devices. In addition, lights with a 1-10V/1-10V input can be dimmed. Depending on the mode of operation, the controller’s power sockets may be used for connecting devices below •...

  • Page 24: Device Description

    Quick Guide 1.0.0 Rev 1 ENG 14. Device Description The digital climate controller • is the control station for the ambitious indoor gardener. A number of different devices and sensors can be connected, which guarantees maximum flexibility. • is similarly able to control standard duct fans as well as EC fans, offering maximum flexibility. •...
  • Page 25 Quick Guide 1.0.0 Rev 1 ENG 1 Display 2 Rotary switch 3 RJ45 jack for 0-10V/1-10V dimming of lights and Multifunctional Out 3 4 RJ45 jack for exhaust EC fan 5 RJ45 jack for intake EC fan 6 4xRJ45 jack for sensors 7 USB-A Port for firmware-update 8,9 Programmable power socket Multifunctional Out 1-2 10 Main cable for the Controller and power sockets Multifunctional Out 1-2...

  • Page 26: Commissioning

    Quick Guide 1.0.0 Rev 1 ENG 15. Commissioning Place the humidity and temperature sensor (12) in an appropriate position inside the grow room, usually at the top ends of your plants. Please use the sensor hanger supplied (11). The sensor should not be exposed directly to the fog stream of the humidifier. Connect the humidity and temperature sensor to any of the RJ45 jacks labelled “In/Out”...

  • Page 27: Menu-Overview

    16. Menu-Overview Info Start Ventilation setup setup Climate setup Timing setup Multi Out setup Light „Setup“ setup System setup Save & apply Advanced setup Save & Cancel & back return home...

  • Page 28: Opperation

    Quick Guide 1.0.0 Rev 1 Rev 1 EN 17. Opperation The controller is operated via a menu, which is divided into two levels. It is controlled by turning or pressing the rotary switch (2). • level “Info”, different information is displayed. •...
  • Page 29 Quick Guide 1.0.0 Rev 1 EN The changing of a certain setting is Setpoint RH explained below with the desired humidity Day: 72%~ value during daytime as an example: In the menu in section “climate setup”, Enter the chosen value by pressing the choose the screen “Set desired RH day”.

  • Page 30: The Particular Functions And Menu Sections

    Quick Guide 1.0.0 Rev 1 Rev 1 EN 18. The Particular Functions and Menu Sections 18.1. Info Level In this section different information like current sensor readings, fan speeds and information regarding the operation condition is displayed. 18.2. Climate In this section all setpoints (desired values) associated with temperature or humidity can be configured.

  • Page 31: Time

    Quick Guide 1.0.0 Rev 1 EN The factory settings are a good starting point for many setups. Considerations for the optimum settings are: • Reasonable noise of the ventilation system • Required air exchange to reach the desired temperature • Recommended operating range of your (carbon) filters •...

  • Page 32: Lights

    Quick Guide 1.0.0 Rev 1 Rev 1 EN The clock timer is designed to switch the lights. In addition, the “current clock time”, “start of day” and “end of day” are relevant for determining if the controller is currently working in day (or CO₂) or night mode.

  • Page 33: Firmware Update

    Quick Guide 1.0.0 Rev 1 EN • • Intake AC Event 1 • • Exhaust AC Event 2 • • Humidifier Event 3 • • Dehumidifier Event 4 • • Lights Event 1&2 • • CO2 Valve Event 3&4 • •...

  • Page 34: Technical Data

    EC Directive 2002/96/EC – WEEE (Waste Electrical and Electronic Equipment). If you have any questions, please contact the local authorities responsible for waste disposal. 21. Service GrowControl wants to provide you the best level of service. To contact the customer service, please send an email to info@growcontrol.de.

  • Page 35: Warranty

    GrowControl assumes no liability for any accident, injury, death, loss, or other claim related to or resulting from the use of this product. In no event shall GrowControl be liable for incidental or consequential damages relating to or resulting from the use of this product or any of its parts.
