Summary of Contents for Audio Solutions CALLIOPE MKII

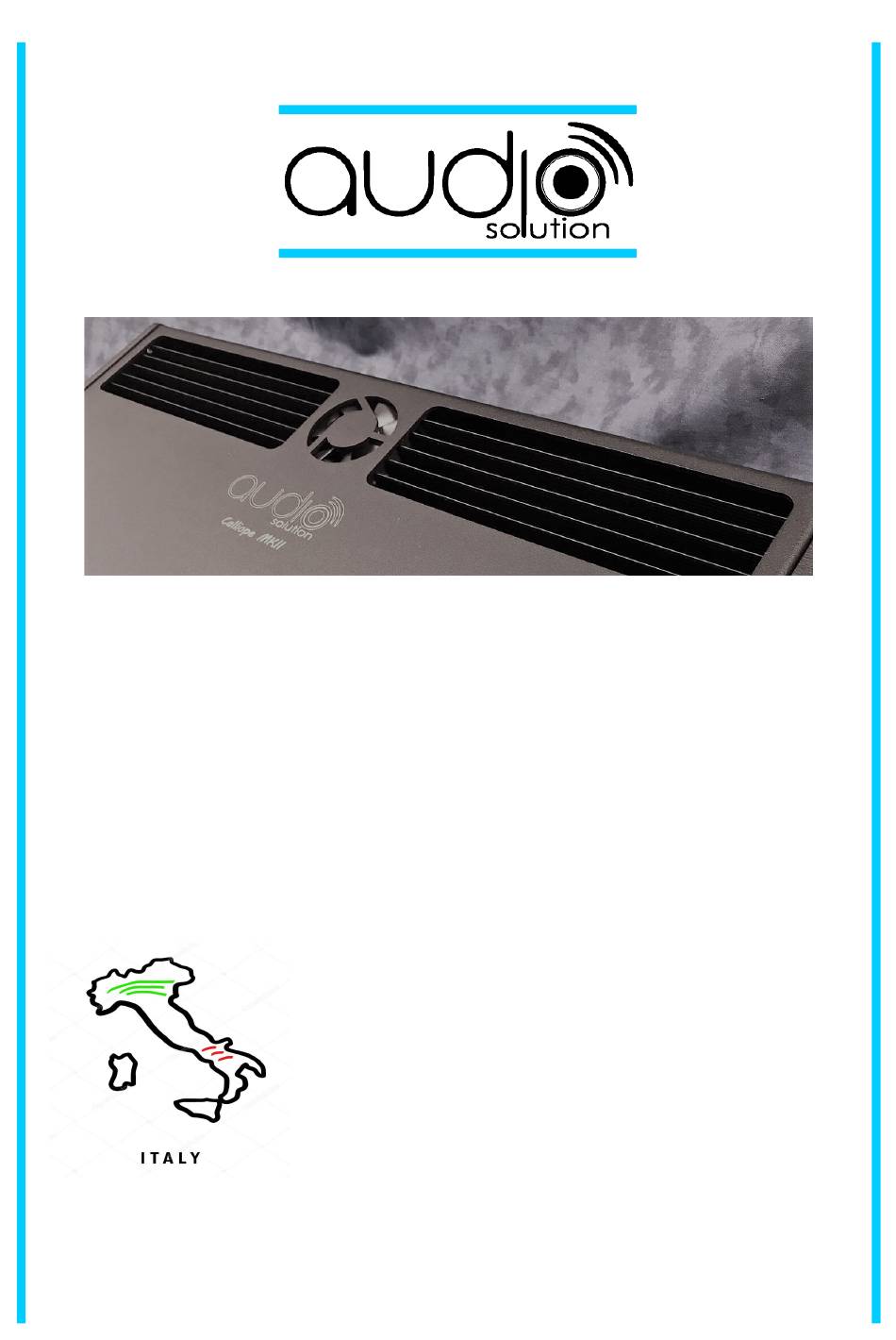

- Page 1 CALLIOPE CALLIOPE MKII MKII manuale utente Version v2.0.1...
- Page 2 Riferimenti / References THIS MANUAL: Part Number: 99-0211-21 First printing: january 2006 Revision: march 2021 – Ver. 2.0.1 Information in this publication supersedes the previously published manuals referred to the same product unless specifically written. Contacting AudioSolution: Audio Solution Via Firenze, 41-43 36070 –...
- Page 3 INDICE (ENGLISH VERSION PAGE 15) Pag. 4 – Generalità Pag. 5 – Specifiche tecniche Pag. 6 – Collegamenti Pag. 7 – Settaggio display LCD Pag. 8 – Note per l’installazione Pag. 9 – Diagnostica Pag. 10 – Selezione cavi Pag. 12 – Regole di sicurezza Pag.
- Page 4 Generalità Ci complimentiamo per la scelta di un prodotto AudioSolution. L'amplificatore che avete acquistato è una realizzazione concepita da chi e per chi ama la musica. CALLIOPE è un amplificatore stereofonico per auto , costruito con componenti di assoluta qualità per garantire le migliori performance audio, durature nel tempo.
-
Page 5: Specifiche Tecniche
Specifiche tecniche Potenza su 4 ohm (@12,8V) 2 x 250 Wrms Potenza su 2 ohm (@12,8V) 2 x 400 Wrms Fusibile alimentazione interno 2 x 40 A Assorbimento a vuoto Up to 1,5 A Assorbimento max a 4 ohm stereo 50 A Rendimento globale >65%... - Page 6 Collegamenti Fig.1 +CH1 -CH1 +CH2 -CH2 1 – Morsetto per il collegamento di massa, collegarlo allo chassis dell'auto o al polo negativo della batteria. 2 – Morsetto per il collegamento al polo positivo (12V) della batteria, 3 – Connessione per il collegamento del comando “remote” che accende l'amplificatore. Il contatto da utilizzare è...
- Page 7 Settaggio Display LCD Premendo il pulsante “SET” il display cambia la visualizzazione fra 2 menu, il principale che indica la tensione ai morsetti e la temperatura del radiatore, il secondario che indica il livello della sensibilità e la temperatura. Calliope All'accensione il display si accende con una breve presentazione per ______/// assestarsi poi nel menu 1.
-
Page 8: Note Per L'installazione
Note per l'installazione Una corretta installazione garantisce prestazioni migliori, seguite questi suggerimenti nella fase di montaggio. Utilizzare solamente cavi schermati per il collegamento del segnale audio tra autoradio ed amplificatore, non è indispensabile utilizzare cavi costosissimi, ma NON utilizzate cavi pessimi! L’utilizzo di connettori RCA di buona qualità... - Page 9 Diagnostica In condizioni normali, ad amplificatore acceso, il led blu sul lato alimentazione ed il display LCD si illuminano. Ogni condizione di guasto è visualizzata dal led rosso e dal display quando l'amplificatore è acceso. Qui di seguito le più comuni casistiche di guasto e potenziali soluzioni. PROBLEMA PROBABILE CAUSA DISPLAY:...
- Page 10 Selezione cavi CALCOLO CAVO ALIMENTAZIONE Il seguente sistema di calcolo ed individuazione del cavo non è in assoluto il più “giusto” in quanto tantissime aziende (non solo in ambito audio) hanno dei propri standard per determinare le portate massime dei conduttori, funzione anche dei luoghi di destinazione, delle temperature d’utilizzo, del materiale di cui sono composti ecc.
- Page 11 TABELLA SELEZIONE CAVI (mmq) TA BELLA CONVERSIONE A WG <> CORRENTE m m q LUNGHEZZA CAVO ALIMENTAZIONE RICHIESTA 1 mt 2 mt 3 mt 4 mt 5 mt 6 mt 7 mt 8 mt 9 mt 10 mt (AMPERE) D iame SEZIONI 107,2 11,64...
-
Page 12: Regole Di Sicurezza
Regole di sicurezza Questo apparecchio è ideato per funzionare solamente a 12V ricavati dalla batteria dell’automobile, non tentate di alimentarlo con 220VAC! Installate il dispositivo in modo solido, tale da non influire sulla guida del conducente Non posizionate il dispositivo in luoghi molto caldi (come il vano motore). Assicuratevi che la posizione di installazione non sia soggetta ad elevata umidità... -
Page 13: Garanzia Del Prodotto
Garanzia del prodotto Audio Solution copre questo prodotto in garanzia per un periodo di due (2) anni, farà fede lo scontrino del negoziante. Nel caso si verifichino dei malfunzionamenti dovuti a difetti di costruzione, il dispositivo verrà riparato dalla Audio Solution (o delegati) senza nessun costo per il cliente, al quale spetteranno le sole spese di spedizione. - Page 14 CALLIOPE CALLIOPE MKII MKII User manual (ENGLISH) (ENGLISH) Audio Solution - Calliope user manual v-2.0.1...
- Page 15 CONTENT INDEX Pag. 16 – General informations Pag. 17 – Technical specifications Pag. 18 – Connections Pag. 19 – Display setting Pag. 20 – Installation notes Pag. 21 – Diagnostics Pag. 22 – Cable selection Pag. 24 – Security rules Pag.
-
Page 16: General Informations
General informations We congratulate you on choosing an AudioSolution product.. The amplifier you have purchased is a realization conceived by whom and for those who love music. CALLIOPE Is a stereo car amplifier, built with hi-grade components to ensure the best audio performance, lasting over time. Panoramica del prodotto Almost exclusive use of PTH components Stabilized power system... -
Page 17: Technical Specifications
Technical specifications Power 4 ohm (@12,8V) 2 x 250 Wrms Power 2 ohm (@12,8V) 2 x 400 Wrms Internal fuse 2 x 40 A Idle current Up to 1,5 A Max consumption at 4 ohm 50 A Efficiency >65% ꚙ Min sensitivity Max sensitivity 500mV... - Page 18 Connections Fig.1 +CH1 -CH1 +CH2 -CH2 1 – Negative power terminal block, connect it to the chassis oh the car or to the negative pole of battery (-). 2 – Positive power terminal block, connect it to the positive pole (+) of the battery after the main fuse. 3 –...
-
Page 19: Display Settings
Display settings The LCD display is controlled by the "set" and it switch from menu1 and menu2. When switched on, the display lights up with a brief presentation and then Calliope settles in the memorized menu; when switched on for the first time, it is set in ______/// menu 1. -
Page 20: Installation Notes
Installation notes Proper installation guarantees better performance, follow these suggestions for installation. - Only use shielded cables to connect the audio signal between the car radio and the amplifier, it is not necessary to use very expensive cables, but do NOT use very bad cables! - The use of good quality RCA connectors guarantees a good contact, lasting over time and reliable even after several operations of insertion and disarming. - Page 21 Diagnostics Under normal conditions, when the amplifier is on, the blue LED on the power supply side and LCD display light up. Each fault condition is displayed by the red LED and by the display when the amplifier is switched on. Below are the most common cases of failure and potential solutions.
-
Page 22: Cable Selection
Cable selection CALCULATION POWER CABLES The following calculations is used to choose the cable, it is not the most "right" as many companies (not only in the audio sector) have their own standards to achieve the maximum load of the conductors, also function of the places of destination, temperatures of use, the material they are made of, etc. - Page 23 CABLES SELECTION TABLES SELECTION CABLES TABLE (mmq) TA BLE CONVERSION A WG <> m m q CURRENT POWER CABLE LENGHT REQUEST 1 mt 2 mt 3 mt 4 mt 5 mt 6 mt 7 mt 8 mt 9 mt 10 mt (AMPERE) D iame SEZIONI...
-
Page 24: Security Rules
Security rules This amplifier is designed to work only at 12V from the car battery, do not attempt to power it with AC or different votages! Install the device in a solid way that does not affect driver's guidance Do not place the device in very hot places (such as the engine compartment). Make sure that the installation location is not subjected to high humidity and / or splashes of water. -
Page 25: Product Warranty
Product warranty Audio Solution covers this warranty product for a period of two (2) years, the retailer's receipt will be valid. Should malfunctions occur due to defects in construction, the device will be repaired by the Audio Solution (or delegates) at no cost to the customer, who will spend only the shipping costs.
