Pneumax 1700 Series Installation, Use And Maintenance Instructions

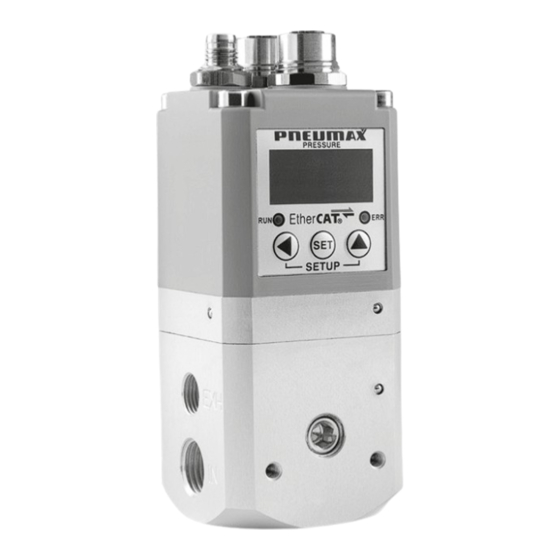

Proportional regulator
Hide thumbs Also See for 1700 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

REGOLATORE PROPORZIONALE
PROPORTIONAL REGULATOR
Istruzioni di installazione, uso e manutenzione
Installation, use and maintenance instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1700 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Pneumax 1700 Series

Summary of Contents for Pneumax 1700 Series

  • Page 1 REGOLATORE PROPORZIONALE PROPORTIONAL REGULATOR Istruzioni di installazione, uso e manutenzione Installation, use and maintenance instructions...

  • Page 3: Table Of Contents

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus ITALIANO INDICE INTRODUZIONE ��������������������������������������������������������������������������������������������� 2 CARATTERISTICHE TECNICHE ������������������������������������������������������������������� 2 Pneumatiche - Elettriche - Funzionali - Costruttive CODICI DI ORDINAZIONE ���������������������������������������������������������������������������� 3 INSTALLAZIONE/MESSA IN OPERA ������������������������������������������������������������ 4 CONNESSIONE DI RETE ������������������������������������������������������������������������������� 7 DISPLAY ��������������������������������������������������������������������������������������������������������� 8 PARAMETRI OPERATIVI�������������������������������������������������������������������������������� 9 ELENCO PARAMETRI����������������������������������������������������������������������������������...

  • Page 4: Introduzione

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus INTRODUZIONE Il REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus è conforme alle direttive e agli standard pertinenti. DIRETTIVA Directive 2014/30/EU Electromagnetic compatibility U.K. Regulation S.I. 2016 The Electromagnetic Compatibility Regulations No. 1091 2016 No. 1091 Norma Electromagnetic compatibility (EMC) EN 61000-6-2:2005 Part 6-2: Generic standards.

  • Page 5: Codici Di Ordinazione

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Elettriche Tensione di alimentazione 24VDC ± 10% (stabilizzata con ripple <1%) Consumo di corrente in standby 70mA Assorbimento di corrente 300mA con elettrovalvole inserite Connettore M8 4 poli Funzionali Linearità ± Insensibilità Isteresi ± Insensibilità Ripetibilità...

  • Page 6: Installazione/Messa In Opera

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus INSTALLAZIONE/MESSA IN OPERA Il componente non è idoneo per l’applicazione in aree residenziali. Il componente è idoneo solo per l’applicazione in aree industriali. Taglia Collegamento a terra* 8 mm 8 mm Taglia Collegamento a terra* 8 mm 8 mm 8 mm...
  • Page 7 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Tabella dimensioni DIMENSIONE TAGLIA 0 TAGLIA 1 TAGLIA 3 DESCRIZIONE 67,8 109,2 136,8 13,5 G1/8 G1/8 Connessione manometro 18,7 22,5 G1/4 G1/2 Connesione di utilizzo 47,4 30,5 Connessione opzionale feedback esterno 28,5 G1/4 G1/2 Connessione di scarico 26,3 G1/4 G3/8...
  • Page 8 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Alimentazione elettrica La tensione di alimentazione nominale del dispositivo è +24V DC ±10%. ATTENZIONE La tensione applicata deve rientrare nell’intervallo definito: 24 V DC ±10% L'alimentazione elettrica è fornita al dispositivo tramite connettore M8 circolare maschio a 4 poli.

  • Page 9: Connessione Di Rete

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Funzionamento ATTENZIONE CONNESSIONI ERRATE POSSONO DANNEGGIARE IL DISPOSITIVO Disattivare sempre entrambe le alimentazioni prima di ogni operazione manuale sul dispositivo, ad es. inserimento o disinserimento del connettore di alimentazione. L’applicazione di una tensione maggiore di +26,4V DC provoca danni irreparabili al sistema.

  • Page 10: Display

    Per garantire la protezione IP65 utilizzare connettori M12, codice Pneumax 5312D.M04.00. Per garantire il grado di protezione IP65 utilizzare il tappo Pneumax, codice 5300.T12, per chiudere la presa di rete non utilizzata. DISPLAY Caratteristiche del display Il regolatore proporzionale è...

  • Page 11: Parametri Operativi

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Impostazione del valore di pressione desiderato dal display Se il regolatore è configurato per utilizzare la tastiera del display come sorgente di riferimento, premere il tasto centrale (SET) per 2 secondi per impostare direttamente la pressione desiderata. In particolare, il display mostra il valore di pressione attualmente impostato, con l’ultima cifra a destra lampeggiante (cifra modificabile).
  • Page 12 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Modifica dei parametri (tastiera) Una volta che l’utente è entrato nel menù di configurazione dei parametri (con la procedura precedentemente descritta), la visualizzazione è la seguente: P identifica la modalità di selezione del parametro mentre il numero visualizzato a destra indica il numero del parametro.

  • Page 13: Elenco Parametri

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Procedendo in questo modo (selezione dei parametri, successiva modifica e conferma) è possibile modificare il valore di tutti i parametri. Una volta modificati tutti i valori, per abilitare il salvataggio di tutti i valori modificati e tornare alla modalità di funzionamento standard, premere contemporaneamente i tasti destro (↑) e sinistro (←) per circa due secondi.
  • Page 14 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Parametro 1 - Insensibilità Definisce lo scostamento minimo tra la pressione desiderata e la pressione di uscita oltre la quale interviene il regolatore. Valore predefinito Unità di misura Range 0.03 Da 0.02 a 0.20 bar Se la differenza tra pressione di uscita e pressione desiderata supera o scende al di sotto del valore del parametro P1, il regolatore interviene per aumentare o diminuire la pressione in uscita fino al raggiungimento del valore impostato.
  • Page 15 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Parametro 4 - Pressione Massima Definisce il valore (massimo) della pressione in uscita. La pressione massima deve essere superiore di almeno 0.1 bar rispetto alla pressione minima. Valore predefinito Unità di misura Range 9.00 Da 0.10 a 9.00 Parametro 10 - Sorgente di riferimento Definisce quale riferimento il regolatore deve utilizzare per impostare la pressione di uscita e i parametri operativi.
  • Page 16 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Se sono trascorsi i 20 secondi o se durante i 20 secondi di spegnimento varia la pressione richiesta (riferimento) o la pressione di uscita, il regolatore ricomincia a comandare le elettrovalvole per altri 4 secondi, cercando di raggiungere la pressione desiderata.
  • Page 17 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Valore Significato Modalità standard Modalità efficace Modalità precisa Modalità sensibile Modalità veloce Ciascuna modalità di intervento caratterizza in modo particolare il comportamento del regolatore proporzionale. In particolare: • La modalità standard rappresenta un compromesso tra velocità e accuratezza.

  • Page 18: Protocollo Ethercat

    UNIT8 0÷1 Pressione MIN Lista dei parametri gestibili Indice Sottoindice Accesso Tipo Descrizione Numero di elementi - Parametri 0x4000 0x00 UINT8 Pneumax 0x4000 0x01 UINT16 Insensibilità (Parametro 1) 0x4000 0x02 UINT16 Unità di misura (Parametro 2) 0x4000 0x03 UINT16 Pressione minima (Parametro 3)
  • Page 19 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Dati di identificazione Nome Indice Sottoindice Accesso Tipo Device Type 0x1000 0x01 UINT32 Manufacturer Device Name 0x1008 0x01 STRING Manufacturer Hardware Version 0x1009 0x01 STRING Manufacturer Software Version 0x100A 0x01 STRING Vendor ID 0x1018 0x01 UINT32 Product Code 0x1018...

  • Page 20: Protocollo Profinet Io Rt

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Diagnostica In caso di malfunzionamento il prodotto è dotato di alcuni parametri diagnostici. • ALARM P18 Dato di allarme che, se assume valore 1, informa l’utente che il dispositivo è in protezione, ovvero il P18 è in funzione. •...
  • Page 21 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Dati ciclici - INPUT (dal Regolatore al PLC) I dati trasmessi dal Regolatore Proporzionale hanno Word lo scopo di comunicare al PLC lo stato corrente dei Byte 0 Byte 1 parametri salvati in memoria. Il frame inviato dal dispositivo è...
  • Page 22 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Dati ciclici - OUTPUT (dal PLC al Regolatore) I dati trasmessi dal PLC hanno lo scopo di comunicare Word al Regolatore Proporzionale il valore dei parametri da Byte 0 Byte 1 salvare in memoria. Il frame inviato dal PLC è composto da 18 Byte, organizzati in 9 WORD (unsigned int, 2 byte format, Big Endian).
  • Page 23 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Esempio: Impostare la pressione di uscita a 5 Bar. Popolare la Word 0 del frame dei dati ciclici OUTPUT per inviare la modifica della pressione al Regolatore Proporzionale: Word 0 Word 1 Word 2 Word 3 Word 4 Word 5 Word 6 Word 7 Word 8 5000 Modifica parametri operativi Per modificare uno o più...
  • Page 24 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Frame dati ciclici INPUT ricevuto dal PLC dopo che la scrittura è stata completata: Word 0 Word 1 Word 2 Word 3 Word 4 Word 5 Word 6 Word 7 Word 8 Word 9 Word 10 Word 11 2000 7000...
  • Page 25 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Frame dati ciclici INPUT ricevuto dal PLC letto dopo che il ripristino è stato completato: Word 0 Word 1 Word 2 Word 3 Word 4 Word 5 Word 6 Word 7 Word 8 Word 9 Word 10 Word 11 9000...

  • Page 26: Protocollo Ethernet/Ip

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus PROTOCOLLO ETHERNET/IP Tramite interfaccia ETHERNET/IP è possibile leggere e modificare tutti i parametri precedentemente descritti (ad eccezione del parametro P0). Inoltre è possibile leggere ed impostare la pressione di uscita e leggere lo stato di alcuni dati di diagnostica.
  • Page 27 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Parametro Accesso Descrizione Actual Pressure Pressione attuale in uscita Flag di allarme che, se assume valore 1, Alarm informa l’utente quando il dispositivo Protection è in protezione, ovvero il P18 è in funzione. Flag di avviso che, se assume valore 1, informa l’utente quando la pressione Warning 1 desiderata che si vuole raggiungere è...
  • Page 28 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Parametro Accesso Descrizione Set Pressure Pressione di uscita desiderata Insensitivity Parametro 1 (vedi sezione ‘Elenco Parametri’) Display Unit Parametro 2 (vedi sezione ‘Elenco Parametri’) Min Pressure Parametro 3 (vedi sezione ‘Elenco Parametri’) Max Pressure Parametro 4 (vedi sezione ‘Elenco Parametri’) Reference Source Parametro 10 (vedi sezione ‘Elenco Parametri’) Protection Mode...
  • Page 29 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus ATTENZIONE Il Random Value assume un nuovo valore solo se l'operazione di modifica parametri è andata a buon fine. Prima di ogni operazione di modifica parametri è necessario aggiornare il frame dei dati ciclici OUTPUT con i valori letti nei dati ciclici INPUT, in modo da avere i dati sempre aggiornati allo stato attuale ed evitare quindi modifiche indesiderate.
  • Page 30 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Reset parametri alle impostazioni di fabbrica Per impostare tutti i parametri del Regolatore ai dati di fabbrica è necessario seguire la seguente procedura: - Leggere la Word 11 (Random Value) del frame dei dati ciclici INPUT. - Popolare nel frame dati ciclici OUTPUT le Word da ‘0’...
  • Page 31 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Indicazioni Led (Dispositivo) Il regolatore proporzionale ETHERNET/IP è dotato di 2 LED rossi, indicanti lo stato del dispositivo secondo quanto qui di seguito schematizzato: STATO SIGNIFICATO Dispositivo operativo VERDE Lampeggio (1Hz) Dispositivo non configurato Grave errore non recuperabile ROSSO Lampeggio (1Hz) Grave errore recuperabile...

  • Page 32: Web Page

    REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus WEB PAGE Inserendo l’indirizzo IP del dispositivo (es. http://192.168.10.2) all’interno del Browser è possibile accedere alla Web Page dedicata. Di seguito un esempio: ATTENZIONE Nel caso si stia utilizzando un modulo con protocollo PROFINET IO RT, per accedere alla Web Page è...
  • Page 33 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Nella pagina vengono mostrate alcune informazioni relative al dispositivo: Parametro Descrizione Protocol Protocollo di comunicazione utilizzato dal dispositivo Serial Number Numero di serie del dispositivo Indirizzo MAC associato al dispositivo Eth. 1 Indirizzo MAC associato alla Porta Ethernet n.1 Eth.
  • Page 34 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Per accedere selezionare quindi l’opzione ‘Login Password’, digitare nel campo corrispondente la password ‘admin’ e cliccare sul tasto ‘Login’. NOTA: I caratteri inseriti nel campo password sono normalmente oscurati. Per renderli visibili spuntare il flag ‘Show Password’. Di seguito un esempio di Web Page dopo aver eseguito il login: NOTA: Una volta effettuato il login, la sessione rimane attiva fino al successivo riavvio del dispositivo oppure fino ad un massimo di 30 minuti se non vengono...
  • Page 35 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus CAMBIO PASSWORD Per cambiare la password di accesso alla sezione ‘Ip User Data’ seguire la seguente procedura: - Digitare nel campo ‘Login Password’ la password attualmente impostata (‘admin’ se non è mai stata modificata). - Selezionare l’opzione ‘Change Password’ e inserire nel campo corrispondente la nuova password.
  • Page 36 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus ATTENZIONE La password ‘admin’ è valida solo temporaneamente nella procedura di recupero. Al riavvio del dispositivo la password valida tornerà quella impostata precedentemente alla procedura di recupero. PARAMETRI WEB PAGE Nella sezione chiamata ‘IP User Data’ è possibile modificare alcuni parametri IP del dispositivo, ovvero IP Address, IP Mask e IP Gateway.
  • Page 37 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus Per il protocollo PROFINET IO RT è possibile modificare anche i seguenti parametri: Parametro Descrizione Profinet Name Nome del dispositivo che viene visualizzato a sistema(1) Modalità di configurazione all’avvio del dispositivo. Può essere impostata in 2 modalità: - Setup Profinet Stack (2) Modalità...
  • Page 38 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus (2) Selezionando la modalità “Setup Profinet Stack” [1], tutti parametri di rete mostrati nella Web Page [2] non corrispondono alla configurazione attuale in quanto questi vengono scritti tramite l’ambiente di sviluppo (es. Proneta o TIA Portal).
  • Page 39 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus (3) Selezionando la modalità “Setup by User” [1], tutte le impostazioni di rete [2] sono gestite tramite Web Page. ATTENZIONE In questa modalità serve verificare che nella configurazione del dispositivo nell’ambiente di sviluppo (es. TIA Portal) sia selezionata l’opzione “IP address is set directly at the device”.
  • Page 40 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus PROCEDURA RECUPERO TRAMITE ALIMENTAZIONE Nel caso in cui si voglia accedere alla Web Page del dispositivo ma non si conoscano indirizzo IP e/o password, eseguire la seguente procedura di recupero, che imposta provvisoriamente l’indirizzo IP: 192.168.100.5 e la password di default: ‘admin’.
  • Page 41 REGOLATORE PROPORZIONALE Industrial Ethernet Fieldbus ATTENZIONE Nel caso di riavvio senza aver applicato nessuna modifica, il dispositivo caricherà i parametri impostati precedentemente alla procedura di recupero. Per poter accedere alla Web Page con indirizzo IP 192.168.100.5 è necessario che la scheda di rete del PC che si sta utilizzando sia impostata correttamente, ovvero abbia un indirizzo IP appartenente alla stessa sottorete (es.

  • Page 42: Manutenzione

    È, in ogni caso, severamente vietato smontare, modificare o manomettere il componente. Il componente non necessita di manutenzione. In caso di malfunzionamento contattare PNEUMAX. Sostituzione del regolatore 1. Prima di spegnere il regolatore, assicurarsi che all’uscita sia impostata una pressione desiderata di 0 bar 2.
  • Page 43 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus ENGLISH INDEX INTRODUCTION������������������������������������������������������������������������������������������� 36 TECHNICAL FEATURES ������������������������������������������������������������������������������ 36 Pneumatic - Electric - Functional - Constructive ORDERING CODES ������������������������������������������������������������������������������������� 37 INSTALLATION/COMMISSIONING ������������������������������������������������������������� 38 NETWORK CONNECTION �������������������������������������������������������������������������� 41 DISPLAY ������������������������������������������������������������������������������������������������������� 42 OPERATING PARAMETERS ������������������������������������������������������������������������ 43 PARAMETERS LIST ������������������������������������������������������������������������������������� 45 EtherCAT PROTOCOL �������������������������������������������������������������������������������...
  • Page 44 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus INTRODUCTION The Industrial Ethernet Fieldbus PROPORTIONAL REGULATOR is compliant with the relevant directive and standards. DIRECTIVE Directive 2014/30/EU Electromagnetic compatibility U.K. Regulation S.I. 2016 The Electromagnetic Compatibility Regulations No. 1091 2016 No. 1091 Standard Electromagnetic compatibility (EMC) EN 61000-6-2:2005 Part 6-2: Generic standards.
  • Page 45 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Electrical Power supply voltage 24VDC ± 10% (stabilised with ripple <1%) Standby current consumption 70mA Current consumption 300mA with solenoid valves on Connector M8 4-pin Functional Linearity ± Insensitivity Hysteresis ± Insensitivity Repeatability ± Insensitivity Sensitivity 0.02 bar Installation position...
  • Page 46 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus INSTALLATION/COMMISSIONING The component is not suitable for application in residential areas. The component is only suitable for application in industrial areas. Size Earthing connection* 8 mm 8 mm Size Earthing connection* 8 mm 8 mm 8 mm Size Earthing...
  • Page 47 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Table of dimensions DIMENSION SIZE 0 SIZE 1 SIZE 3 DESCRIPTION 67,8 109,2 136,8 13,5 G1/8 G1/8 Pressure gauge connection 18,7 22,5 G1/4 G1/2 Outlet connection 47,4 30,5 Optional external feedback connection 28,5 G1/4 G1/2 Exhaust connection 26,3 G1/4...
  • Page 48 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Electrical power supply The nominal supply voltage of the device is +24V DC ±10%. CAUTION The applied voltage must be within the defined range: 24 V DC ±10% Power is supplied to the device via a circular 4-pin male M8 connector. The electrical separation between +24V DC of the device and +24V DC of the solenoid valves allows the solenoid valves to be switched off while leaving the device powered.
  • Page 49 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Operation CAUTION ERRONEOUS CONNECTIONS MAY DAMAGE THE DEVICE Switch off both power supplies before any manual operation on the device, e.g. switching the supply connector on or off. A voltage greater than +26.4V DC will result in irreparable damage to the system.
  • Page 50 To ensure proper system operation, only use cables that comply with the network protocol used. For IP65 protection, use M12 connectors, Pneumax part number 5312D.M04.00. To ensure IP65 protection, use the Pneumax plug, part number 5300.T12, to seal off the unused network socket. DISPLAY Display specifications The proportional regulator is equipped with a 3½-digit...
  • Page 51 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Setting the desired pressure value using the display If the regulator is configured to use the display keypad as a reference source, press the central (SET) key for 2 seconds to set the desired pressure directly. The display indicates the current set pressure value, with the last digit to the right flashing (modifiable digit).
  • Page 52 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Editing parameters (keypad) Once the user has entered the parameter configuration menu (following the above-mentioned procedure), the display is as follows: P identifies the parameter selection mode while the number displayed to the right indicates the parameter number. Press the right key (↑) to change the parameter number from (P0) to (P22).
  • Page 53 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus By proceeding in this way (parameter selection, subsequent modification and confirmation), all the parameters can be changed. Once all values have been changed, and to enable all changed values to be saved and to return to standard operating mode, simultaneously press the right (↑) and left (←) keys for approximately two seconds.
  • Page 54 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Parameter 1 - Insensitivity Defines the minimum offset between the desired pressure and the outlet pressure beyond which the regulator triggers. Pre-defined value Unit of measurement Range 0.03 0.02 to 0.20 bar If the difference between outlet pressure and desired pressure exceeds or falls below the value of parameter P1, the regulator triggers to increase or decrease the outlet pressure until the set value is reached.
  • Page 55 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Parameter 4 - Maximum pressure Defines the (maximum) value of the outlet pressure. The maximum pressure must be at least 0.1 bar greater than the minimum pressure. Pre-defined value Unit of measurement Range 9.00 0.10 to 9.00 Parameter 10 - Reference source Defines which reference the regulator should use to set the outlet pressure and operating parameters.
  • Page 56 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus If the 20 seconds have elapsed, or if the required (reference) pressure or outlet pressure changes during the 20-second shutdown period, the regulator begins to control the solenoid valves again for a further 4 seconds, attempting to achieve the desired pressure.
  • Page 57 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Value Meaning Standard mode Efficient mode Accurate mode Sensitive mode Rapid mode Each intervention mode characterises the behaviour of the proportional regulator in a particular way. As follows: • Standard mode is a compromise between speed and accuracy. •...
  • Page 58 MIN Pressure Setting 0x3000 0x04 UNIT8 0÷1 Warning List of manageable parameters Index Sub-index Access Type Description Number of elements - Pneumax 0x4000 0x00 UINT8 parameters 0x4000 0x01 UINT16 Insensitivity (Parameter 1) 0x4000 0x02 UINT16 Units of measurement (Parameter 2)
  • Page 59 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Identification data Name Index Sub-index Access Type Device Type 0x1000 0x01 UINT32 Manufacturer Device Name 0x1008 0x01 STRING Manufacturer Hardware Version 0x1009 0x01 STRING Manufacturer Software Version 0x100A 0x01 STRING Vendor ID 0x1018 0x01 UINT32 Product Code 0x1018 0x02...
  • Page 60 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Diagnostics In the event of a malfunction, the product is equipped with a number of diagnostic parameters. • ALARM P18 Alarm data which, when it takes on a value of 1, informs the user that the device is in protection mode, i.e.
  • Page 61 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Cyclic data - INPUT (Regulator to PLC) Data transmitted by the proportional regulator is Word used to inform the PLC of the current status of the Byte 0 Byte 1 parameters stored in the memory. The frame sent by the device consists of 24 Byte, organised in 12 WORD (unsigned int, 2 byte format, Big Endian).
  • Page 62 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Cyclic data - OUTPUT (PLC to Regulator) Data transmitted by the PLC is used to inform the Word proportional regulator of the value of the parameters Byte 0 Byte 1 to be stored in the memory. The frame sent by the PLC consists of 18 Byte, organised in 9 WORD (unsigned int, 2 byte format, Big Endian).
  • Page 63 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Example: Set the outlet pressure to 5 bar. Populate Word 0 of the cyclic data frame OUTPUT to send the change in pressure to the proportional regulator: Word 0 Word 1 Word 2 Word 3 Word 4 Word 5 Word 6 Word 7 Word 8 5000 Editing the operating parameters To edit one or more of the regulator's operating parameters via the PROFINET...
  • Page 64 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Cyclic data frame INPUT received from the PLC after the write has been completed: Word 0 Word 1 Word 2 Word 3 Word 4 Word 5 Word 6 Word 7 Word 8 Word 9 Word 10 Word 11 2000 7000...
  • Page 65 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Cyclic data frame INPUT received from PLC read after reset is complete: Word 0 Word 1 Word 2 Word 3 Word 4 Word 5 Word 6 Word 7 Word 8 Word 9 Word 10 Word 11 9000 98765 LED indicators (Device)
  • Page 66 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus ETHERNET/IP PROTOCOL All the parameters described above (with the exception of parameter P0) can be read and edited via the ETHERNET/IP interface. In addition, the outlet pressure can be read and set, and the status of certain diagnostic data can be read. CAUTION When using the ETHERNET/IP protocol, the unit of measurement for parameters P1, P3, P4, desired pressure and outlet pressure is...
  • Page 67 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Parameter Access Description Actual Pressure Current outlet pressure Alarm flag which, when it takes on a value of 1, Alarm informs the user when the device is in protection Protection mode, i.e. P18 is in operation. Warning flag which, when it takes on a value of 1, informs the user when the desired pressure to be Warning 1...
  • Page 68 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Parameter Access Description Set Pressure Desired outlet pressure Insensitivity Parameter 1 (see “Parameter List” section) Display Unit Parameter 2 (see “Parameter List” section) Min Pressure Parameter 3 (see “Parameter List” section) Max Pressure Parameter 4 (see “Parameter List” section) Reference Source Parameter 10 (see “Parameter List”...
  • Page 69 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus CAUTION The Random Value assumes a new value only if the parameter modification operation was successful. Before each edit parameters operation, it is necessary to update the cyclic data frame OUTPUT with the values read in the cyclic data INPUT, in order to keep the data up to date with the current status and thus prevent any unwanted changes.
  • Page 70 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Resetting parameters to factory settings To set all regulator parameters to factory settings, carry out the following procedure: - Read Word 11 (Random Value) of the cyclic data frame INPUT. - Populate Word “0” to “7” with the value ZERO and Word 8 with the Random Value read in the cyclic data frame OUTPUT to send a parameter reset to the proportional regulator.
  • Page 71 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus LED indicators (Device) The ETHERNET/IP proportional regulator is equipped with 2 red LEDs, indicating the device status as shown below: STATUS MEANING Operational device GREEN Blinking (1Hz) Device not configured Major unrecoverable fault Blinking (1Hz) Major recoverable fault Device connected to network GREEN...
  • Page 72 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus WEB PAGE The dedicated Web Page can be accessed by entering the IP address of the device (e.g. http://192.168.10.2) into the Browser. The following is an example: CAUTION If a module with PROFINET IO RT protocol is in use, the device must be in the network to access the Web Page, so that it can be assigned a valid IP address.
  • Page 73 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus The page displays certain information related to the device: Parameter Description Protocol Communication protocol used by the device Serial Number Device serial number MAC address assigned to the device Eth. 1 MAC address assigned to Ethernet Port No. 1 Eth.
  • Page 74 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus To gain access, select the option “Login Password”, enter the password “admin” and click the “Login” key. NOTE: Characters entered in the password field are normally obscured. To make them visible, tick the flag “Show Password”. Below is an example of a Web Page following login: NOTE: Once logged in, the session remains active until the next reboot of the device or up to a maximum of 30 minutes if no activity is detected.
  • Page 75 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus CHANGING THE PASSWORD To change the access password for the section “IP User Data”, carry out the following procedure: - Enter in the “Login Password” filed the current password (“admin” if it has never been changed). - Select the “Change Password”...
  • Page 76 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus CAUTION The password “admin” is valid only temporarily in the recovery procedure. When the device is restarted, the valid password will revert to the one set before the recovery procedure. WEB PAGE PARAMETERS In the “IP User Data” section, certain IP parameters of the device may be edited, i.e.
  • Page 77 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus The following parameters can also be edited for the PROFINET IO RT protocol: Parameter Description Profinet Name Name of the device displayed on system(1) Configuration mode at device start-up. It can be set up in 2 modes: - Setup Profinet Stack (2) PLC-managed mode, i.e.
  • Page 78 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus (2) When selecting “Setup Profinet Stack” mode [1], all network parameters shown on the Web Page [2] do not correspond to the actual configuration, since these are written via the development environment (e.g. Proneta or TIA Portal) Overall dimensions and technical information are provided solely for informative purposes and may be modified without notice...
  • Page 79 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus (3) When selecting "Setup by User" mode [1], all network settings [2] are managed via the Web Page. CAUTION In this mode, it is necessary to check that the option “IP address is set directly at the device” is selected in the device configuration in the development environment (e.g.
  • Page 80 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus RECOVERY PROCEDURE VIA POWER SUPPLY In the event that the device's web page requires access but the IP address and/ or password are unknown, carry out the following recovery procedure, which temporarily sets an IP address: 192.168.100.5 with a default password: “admin”.
  • Page 81 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus CAUTION In the event of a restart without making any changes, the device will load the parameters set prior to the recovery procedure. In order to be able to access the Web Page with IP address 192.168.100.5, the network card of the PC being used must be set up correctly, i.e.
  • Page 82 It is, in any event, strictly prohibited to disassemble, modify or tamper with the component. The component requires no maintenance. In the event of a malfunction, contact PNEUMAX. Replacing the regulator 1. Before switching off the regulator, ensure that a desired pressure of 0 bar is set at the outlet 2.
  • Page 83 PROPORTIONAL REGULATOR Industrial Ethernet Fieldbus Overall dimensions and technical information are provided solely for informative purposes and may be modified without notice...
  • Page 84 PNEUMAX S.p.A. Via Cascina Barbellina, 10 24050 Lurano (BG) - Italy P. +39 035 41 92 777 info@pneumaxspa.com pneumaxspa.com...
