Herrnhuter A4 Assembly Instruction

Montageanleitung für den Wandarm
1. IHR PRODUKT
Wandarm zur Anbringung von Kunststoffsternen an massiven
Außenwänden und Fassaden.
70 cm lang für Sterne A4 / A7
Größen:
116 cm lang für Stern A13
Farbe: Schwarz
Material: V2A-Edelstahl, pulverbeschichtet

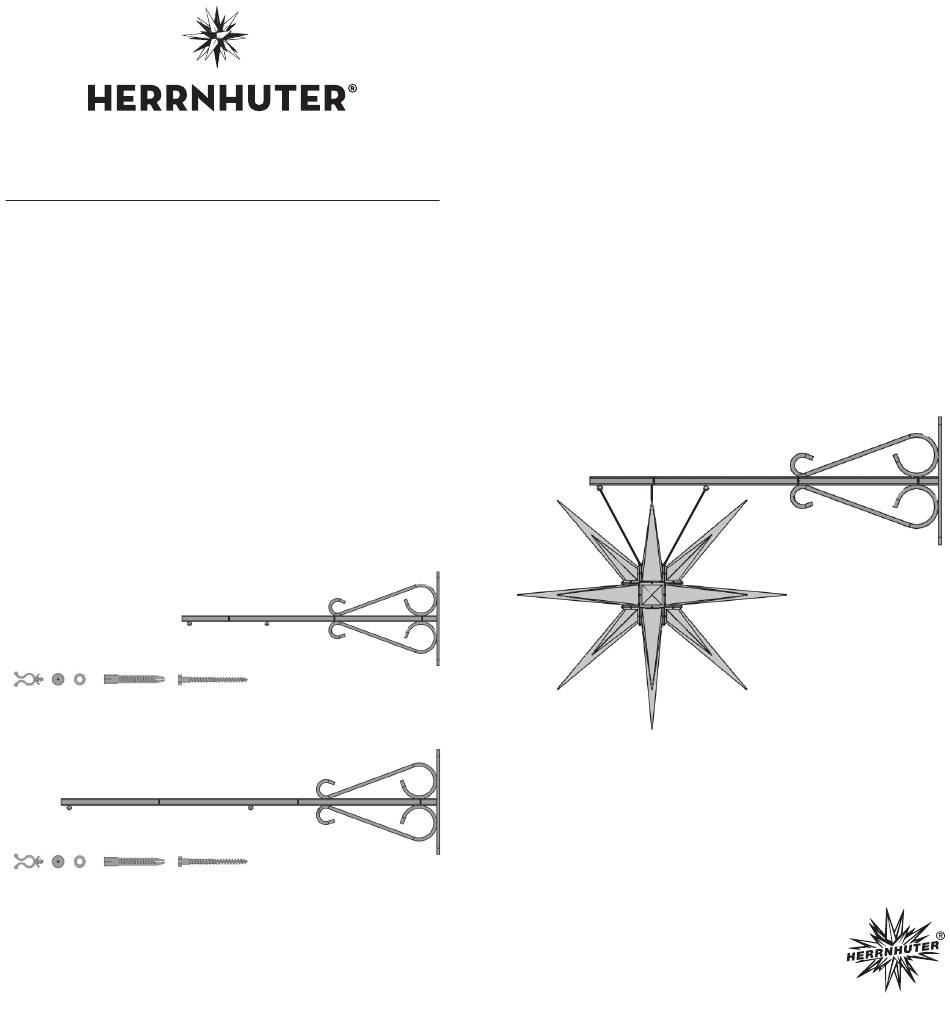

2. INHALT DIESES SETS
1 Wandarm, 2 Dübel, 2 Schrauben, 2 Unterlegscheiben,
2 Abdeckkappen für Schrauben, 3 bzw. 4 Kabelhalterungen je
nach Modell
Modell A4/A7:
1 x
3x 2x 2x 2x 2x
Modell A13:
1 x
4x 2x 2x 2x
2x
Hinweis: Die Dübel der beiliegenden Wandbefestigung sind
nur zur Montage an massiven Beton- oder Ziegel
steinmauern geeignet.
Für andere Anwendungszwecke beziehen Sie bitte
geeignetes Material aus dem Fachhandel.
3. ANLEITUNG ZUR MONTAGE
1. Achten Sie vor der Montage des Wandarmes darauf, dass
der Stern nicht gegen ein Hindernis stoßen kann.
2. Bohren Sie die Löcher für den Wandarm und setzen Sie
die mitgelieferten Dübel ein. Montieren Sie anschließend
den Wandarm mit den beiliegenden Schrauben und
Unterlegscheiben.
3. Prüfen Sie vor Anbringung des Sterns, dass der Wandarm
stabil befestigt wurde und stecken Sie die Abdeckkappen
auf die Schraubenköpfe.
4. Drücken Sie nun die mitgelieferten Kabelhalterungen in den
Wandarm und hängen Sie den Stern mit Hilfe der Kordel des
Sterns auf. Abspannwinkel vom Stern zu den Ösen ca. 45°.
5. Mittels der Kabelhalterung kann das Beleuchtungskabel
am Wandarm entlang geführt werden.
4. SICHERHEITSHINWEIS
Der Wandarm für den Herrnhuter Stern ist nur begrenzt
belastbar. Die maximale Last am freien Ende des Wandarmes
darf 20 kg (für A 4 / A 7) bzw. 15 kg (für A 13) nicht überschreiten.
Herrnhuter Sterne GmbH
Oderwitzer Straße 8 . 02747 Herrnhut
Tel. +49-35873 3640 . Fax +49-35873 36435
© Herrnhuter Sterne GmbH, Änderungen vorbehalten 02/2022 Moravian Star
