Summary of Contents for Sola HD MCR Portable Series

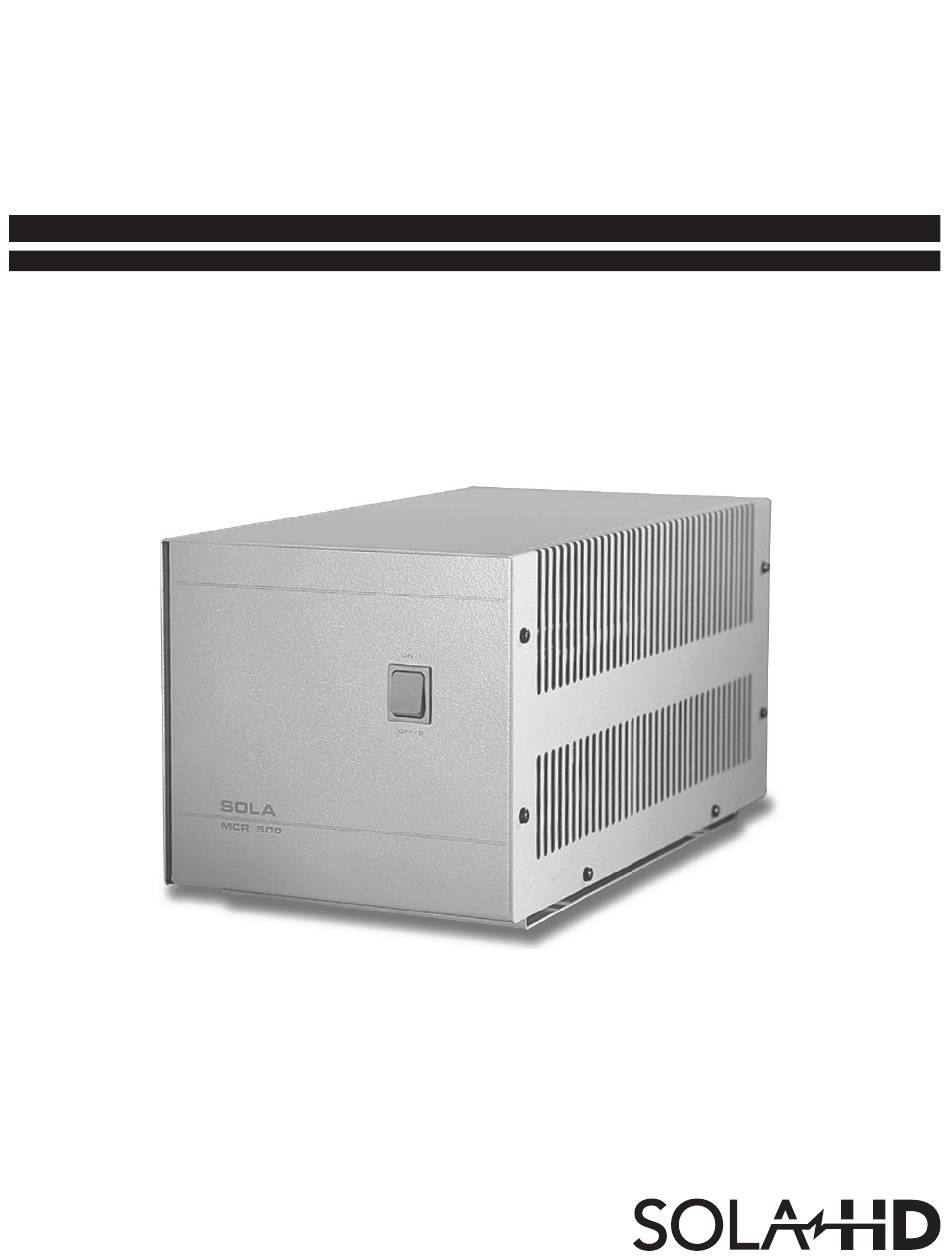

- Page 1 MCR Portable Series – 60 Hz User Manual...
-
Page 2: Table Of Contents
Contents 1.0 Important Safety Instructions ..........................3 2.0 Warnings Defined ..............................3 3.0 Introduction ................................3 4.0 Installation ................................3 4.1 Receiving ....................................3 5.0 Electronic Schematic ............................... 4 6.0 Operating Notes & Data ............................6 6.1 Checking with Voltmeters ................................. 6 6.2 Rating Characteristics ................................ -
Page 3: Important Safety Instructions
The neutral side of the output voltage is grounded to the regulator chassis as are the input cord and output receptacle ground connections. Table 1 details the dimensions of the portable regulators. Schematic diagrams are presented in Figures 1 through 4. MCR PORTABLE SERIES USER MAnUAL | 3... -
Page 4: Electronic Schematic
[426.7] x [287.0] x [269.2] 5-15R (4 PCS) 16.8 x 11.3 x 10.6 3000 63-13-230-6 5-50P 143 [64.86] L5-30R (1 PC [426.7] x [287.0] x [269.2] 5.0 Electronic Schematic 5-15P 70-1000 VA Schematic 5-15R 5-15R Figure 1 4 | MCR PORTABLE SERIES USER MAnUAL... - Page 5 5-20P 1500 VA Schematic 5-15R 5-15R 5-15R Figure 2 L5-30P 2000 VA Schematic L5-30R 5-15R 5-15R Figure 3 MCR PORTABLE SERIES USER MAnUAL | 5...
-
Page 6: Operating Notes & Data
However, the resulting median values of output voltage will be regulated against supply line changes at any reasonable load or load power factor. 6 | MCR PORTABLE SERIES USER MAnUAL... -
Page 7: Operation With Switch-Mode Power Supplies
Older units can be replaced at a moderate charge. nOTE: It may be possible to test and identify defective capacitors in the field. Please contact SolaHD Technical Support at 1.800.377.4384 or 1.847.268.6651 for further assistance. MCR PORTABLE SERIES USER MAnUAL | 7... -
Page 8: Troubleshooting
3. Measure the output voltage of the regulator (using a true RMS type voltmeter) directly across the output terminals. Support Please contact SolaHD Technical Support at 1.800.377.4384/1.847.268.6651 or by e-mail at solahd.technicalservices@emerson.com for further assistance. 8 | MCR PORTABLE SERIES USER MAnUAL... -
Page 9: Specifications
Warranty 10 year limited warranty 10.0 Warranty & Support 10.1 Warranty information Please refer to the “Terms & Conditions of Sale”. 10.2 technical Support Phone: 1.800.377.4384 or 1.847.268.6651 E-mail: solahd.technicalservices@emerson.com Web site: www.solahd.com MCR PORTABLE SERIES USER MAnUAL | 9... - Page 12 1.800. 377.4384 (US) • 1.847.268.6651 (International) • www.solahd.com P/n: A272-286 Rev. 0 4/16...
- Page 13 Série MCR portable – 60 Hz Manuel d’utilisation...
- Page 14 Contents 1.0 Consignes de sécurité importantes ......................... 3 2.0 Définitions des avertissements ..........................3 3.0 Introduction ................................3 4.0 Installation ................................3 4.1 Réception ....................................3 5.0 Schéma électronique ............................... 4 6.0 Remarques et informations sur le fonctionnement....................6 6.1 Vérifications à l’aide de voltmètres ............................6 6.2 Caractéristiques nominales ..............................
-
Page 15: Consignes De Sécurité Importantes
à la masse sur le châssis du régulateur, ainsi que les connexions de mise à la masse du cordon d’entrée et des réceptacles de sortie. Le tableau 1 détaille les dimensions des régulateurs portables. Les schémas sont présentés dans les Figures 1 à 4. MCR PORTABLE SERIES USER MAnUAL | 3... -
Page 16: Schéma Électronique
[426.7] x [287.0] x [269.2] 5-15R (4 PCS) 16.8 x 11.3 x 10.6 3000 63-13-230-6 5-50P 143 [64.86] L5-30R (1 PC [426.7] x [287.0] x [269.2] 5.0 Schéma électronique 5-15P 70-1000 VA Schématique 5-15R 5-15R Figure 1 4 | MCR PORTABLE SERIES USER MAnUAL... - Page 17 5-20P 1500 VA Schématique 5-15R 5-15R 5-15R Figure 2 L5-30P 2000 VA Schématique L5-30R 5-15R 5-15R Figure 3 MCR PORTABLE SERIES USER MAnUAL | 5...
-
Page 18: Remarques Et Informations Sur Le Fonctionnement
Par ailleurs, plus la régulation de charge augmente, plus le facteur de puissance de CHAnGEMEnT DE VALEUR « MÉDIAnE » DE LA TEnSIOn DE SORTIE / FACTEUR DE PUISSAnCE DE LA CHARGE AVEC DIVERSES CHARGES CHARGE À 50 % CHARGE À 75 % CHARGE À 100 % 6 | MCR PORTABLE SERIES USER MAnUAL... -
Page 19: Utilisation Avec Des Alimentations À Découpage
à un coût modique. REMARQUE : Il peut être possible de tester et de trouver sur place les capaciteurs défaillants. Pour en savoir plus, contacter l’assistance technique de SolaHD, au 1 800 377-4384 ou au 1 847 268-6651. MCR PORTABLE SERIES USER MAnUAL | 7... -
Page 20: Dépannage
3. Mesurer la tension de sortie du régulateur (à l’aide d’un véritable voltmètre efficace) directement aux bornes de la sortie. Assistance Pour obtenir de l’aide, contacter l’assistance technique de SolaHD au 1.800.377-4384 ou au 1.847.268-6651 ou envoyer un courriel à solahd. technicalservices@emerson.com. 8 | MCR PORTABLE SERIES USER MAnUAL... -
Page 21: Spécifications
Garantie Garantie limitée de 10 ans 10.0 Garantie et assistance 10.1 informations relatives à la garantie Consulter les « conditions générales de vente ». 10.2 assistance technique Téléphone: 1.800.377.4384 ou 1.847.268.6651 E-mail: solahd.technicalservices@emerson.com Site Web: www.solahd.com MCR PORTABLE SERIES USER MAnUAL | 9... - Page 24 1.800.377-4384 (É.-U.) • 1 847 268-6651 (international) • www.solahd.com P/n: A272-286 Rev. 0 4/16...
