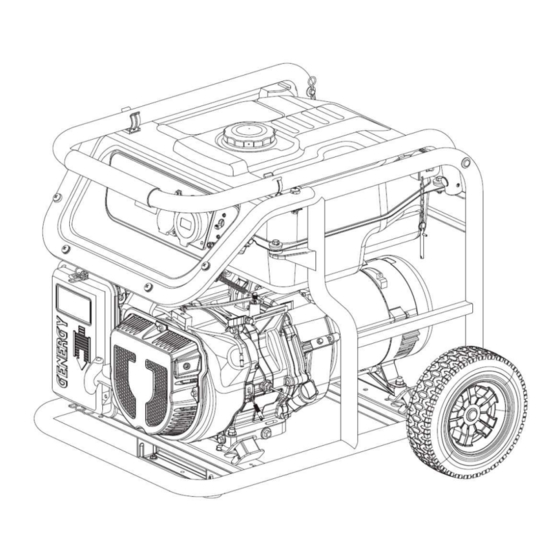

Page 1 GENERADOR GASOLINA SERIES CUBE 2 – 7KW GASOLINE GENERATOR CUBE SERIES 2 – 7KW GERADOR A GASOLINA SÉRIE CUBE 2 – 7KW GÉNÉRATEUR À ESSENCE SÉRIE CUBE 2 – 7KW INSTRUCCIONES DE USO POR FAVOR, LEA ESTE MANUAL CON ATENCIÓN ANTES DE UTILIZAR LA MÁQUINA...
Page 3 Instrucciones originales GRACIAS por su compra del Generador gasolina GENERGY. ● Los derechos de autor de estas instrucciones pertenecen a nuestra empresa GENERGY España. ● Se prohíbe la reproducción, transferencia, distribución de cualquier contenido del manual sin la autorización escrita de GENERGY España. ●...
Page 4: Table Of Contents
Contenido del manual 1. Información de seguridad…………………………………………………. 3 1.1 Resumen de los peligros más importantes en el uso…………………….….3 2. Ubicación de los adhesivos de seguridad y uso………………..……….…4 3. Identificación de componentes………………………………………………. 5 3.1 Panel de control ………………………………………………………………….6 4. Comprobaciones previas al funcionamiento……………………………….7 4.1 Conexionado de la batería……………………………………….…………….….7 4.2 Montaje del kit de transporte…………………………………….………………8 4.3 Carga y revisión del nivel de aceite…………………………………..……….…9...
Page 5: Información De Seguridad
1. Información de seguridad La seguridad es muy importante. A lo largo de todo el manual se han incluido importantes mensajes de seguridad. Lea y cumpla estos mensajes para que el uso de este equipo sea totalmente seguro. Hemos dividido los mensajes de seguridad en 4 tipos diferenciados por la gravedad de sus consecuencias si no se cumplen: Situación inminentemente peligrosa que, de no evitarse, provocará...
Page 6: Ubicación De Los Adhesivos De Seguridad Y Uso
2. Ubicación de los adhesivos de seguridad y uso ----1---- ----2---- ----3---- ----4---- Guía rápida de uso Adhesivo de marca CE-Niveles ruido Adhesivo de marca ----5---- ----6---- ----7---- ----8---- Válvula gasolina Advertencias puestas en Advertencia de seguridad Adhesivo de marca marcha inicial ----9---- ----10----...
Page 7: Identificación De Componentes
3. Identificación de componentes...
Page 8: Panel De Control
3.1 Panel de control...
Page 9: Comprobaciones Previas Al Funcionamiento
4. Comprobaciones previas al funcionamiento 4.1 Conexionado de la batería (solo modelos con arranque eléctrico). Antes de conectar la batería revise BORNES DE BATERIA que el interruptor del motor está en posición “OFF”. tiene dudas para identificar interruptor del motor revise el capítulo 3.1 PANEL DE CONTROL.
Page 10: Montaje Del Kit De Transporte
4.2 Montaje del kit de transporte Pasar el tornillo (1) por el eje de la rueda, al otro lado colocar la arandela (2). Introducir ahora el tornillo en el orificio que lleva el bastidor y fijar al otro lado con la tuerca (3).
Page 11: Carga Y Revisión Del Nivel De Aceite
4.3 Carga y revisión del nivel de aceite NOTA: La máquina de origen se entrega sin aceite, ¡no intente poner la máquina en marcha sin haber puesto antes el aceite! Asegúrese que el generador está en una superficie perfectamente nivelada para que no haya error en el nivel del aceite.
Page 12: Carga Y Revisión Del Nivel De Combustible
4.4 Carga y revisión del nivel de combustible NOTA: Use únicamente gasolina sin plomo (86 octanos superior). NOTA: Nunca use gasolina pasada, contaminada o mezclas de aceite/gasolina. NOTA: Evite que entre suciedad o agua en el tanque de combustible. NOTA: No use una mezcla de gasolina con etanol o metanol, de lo contrario, se puede dañar seriamente el motor.
Page 13: Arranque Del Generador Con Batería
5. Arranque del generador con batería* *Solo modelos con arranque eléctrico, para modelos de arranque manual continúe al punto 5.1. 1. Gire la válvula de paso de gasolina hacia “ON”. 2. Desplace la palanca del estrangulador a la posición de aire cerrado según la figura inferior, esta posición enriquece la mezcla de gasolina y facilita el arranque.
Page 14 3. gire la llave de arranque del panel a “ON” y a continuación a “START”, suelte una vez el motor haya arrancado. NOTA: Si el motor no arranca en 3 o 4 segundos, suelte la llave de arranque y espere unos segundos antes de volver a intentarlo para evitar sobrecalentar el motor de arranque.
Page 15: Arranque Manual Del Generador
5.1 Arranque manual del generador 1. Gire la válvula de paso de gasolina a posición “ON”. 2. Desplace la palanca del estrangulador a la posición de aire cerrado según la figura inferior, esta posición enriquece la mezcla de gasolina y facilita el arranque. En los modelos MULHACEN ATS, MULHACEN SOL y MONCAYO SOL: la palanca es metálica y se encuentra sobre el carburador.
Page 16 3. Sitúe el interruptor de arranque del motor a encendido “ON” INTERRUPTOR DE ARRANQUE 4. Tire de la maneta de arranque lentamente y hasta el final para calcular el recorrido máximo de la cuerda (y no sobrepasarlo posteriormente cuando tiremos de forma enérgica), luego deje recoger la cuerda.
Page 17 5. Una vez arrancado desplace lentamente el estrangulador a la posición de aire abierto según la figura inferior. El motor comenzará a trabajar de forma estable y está listo para conectarle los equipos. En los modelos automáticos MULHACEN ATS y MULHACEN SOL y MONCAYO SOL no es necesario realizar esta operación ya que el estrangulador vuelve a su posición de forma automática.
Page 18: Uso Del Generador
6. Uso del generador ADVERTENCIA: Asegúrese de conectar la toma de Tierra a una pica de tierra independiente. La conexión a tierra protege al usuario en caso de descargas accidentales. La omisión de esta conexión expone al usuario a riesgos de lesiones graves o incluso la muerte en el caso de una descarga.
Page 19: Uso De La Toma De 230V De Ca
6.1 Uso de la toma de 230V de CA NOTA: Revise que no hay aparatos conectados al generador, si los hubiera desconectar todos antes de arrancar el motor. Arranque el motor según los pasos indicados en el capítulo 5 de este manual. Una vez arrancado verifique que el térmico de protección (BREAKER) está...
Page 20: Sobrecarga Y Rearme Del Equipo
6.2 Sobrecarga y rearme del equipo En caso de sobrecarga o cortocircuito el disyuntor térmico de protección por sobrecargas “BREAKER” pasara a posición “OFF” desconectando la salida de tensión. En caso de sobrecarga, en primer lugar, desconecte los equipos conectados. Una vez desconectados los equipos vuelva a rearmar el protector por sobrecargas subiendo el protector a posición “ON”...
Page 21: Sistema De Alerta De Aceite
6.3 Sistema de alerta de aceite El sistema de alerta de aceite está diseñado para evitar daños en el motor causados por una cantidad insuficiente de aceite en el cárter. Antes de que el nivel de aceite en el cárter del motor caiga por debajo de un límite de seguridad, el sistema de alerta de aceite apagará...
Page 22: Modo Automático Mulhacen Ats
8. Modo automático MULHACEN ATS 8.1 La instalación del generador MULHACEN ATS es sumamente sencilla. Tanto el controlador de maniobras, así como el relé de transferencia están integrados en el propio generador por lo que no es necesario ningún cuadro externo. Simplemente se debe intercalar el generador en la línea de corriente que se desee proteger contra un corte de suministro.
Page 23: Comprenda El Funcionamiento General
8.2 Comprenda el funcionamiento general 1. Mientras hay línea de red: la energía de red simplemente atraviesa el generador y sale al cuadro de distribución de la vivienda: 2. Si hay un corte de red: la energía 220V de la red ya no llega al generador, este detecta la falta de tensión de red y realiza dos pasos: ...
Page 24: Comprenda Los Procesos De Arranque Y Pare Del Generador
8.3 Comprenda los procesos de arranque y pare del generador 1. El arranque del generador se inicia a los pocos segundos del corte de suministro. 2. El sistema envía una señal al estrangulador que cierra el paso de aire*. 3. El sistema envía corriente al motor de arranque para arrancar el motor, si el motor térmico arranca, el motor de arranque parara de forma inmediata para evitar dañar la corona del motor, el tiempo máximo de trabajo del motor de arranque es de 5 segundos.
Page 25: Programación Del Modo Automático
8.4 Programación del modo automático La batería es extremadamente importante para el arranque en modo automático, antes de programar el equipo revise que la batería esta correcta y cargada. 1. Abra la válvula de gasolina a posición “ON”. 2. Gire la llave de arranque en posición “ON”. 3.
Page 26 4. Ponga el interruptor “ATS MODE” en “ON” (modo automático). El generador está en alerta y listo para arrancar ante un fallo de red. Para comprobar el correcto funcionamiento provoque un corte de tensión “ENTRADA DE ELECTRICIDAD RED 230V”. El generador iniciara el proceso de arranque y arrancara.
Page 27: Modo Automático Mulhacen Sol Y Moncayo Sol
9. Modo automático MULHACEN SOL y MONCAYO SOL 9.1 La instalación del generador MULHACEN SOL y MONCAYO SOL es muy sencilla. El controlador de maniobras de arranque y pare está integrado en el propio generador por lo que no es necesario ningún cuadro externo. El generador puede arrancarse mediante una señal remota a través de contacto normalmente abierto en instalaciones fotovoltaicas.
Page 28: Comprenda El Funcionamiento General
9.2 Comprenda el funcionamiento general El generador MULHACEN SOL y MONCAYO SOL es un equipo diseñado para apoyo a instalaciones fotovoltaicas. El generador proveerá de energía cuando la energía solar sea insuficiente. Nuestro generador ha sido diseñado para un arranque y pare automáticos comandados por un inversor cargador.
Page 29 Funcionamiento de los contactos de arranque: el generador consta de dos contactos normalmente de arranque normalmente abiertos. Mientras el inversor/cargador mantenga los contactos abiertos el generador está apagado, según la siguiente figura: Cuando el inversor/cargador ordena el arranque del generador unirá los dos contactos de arranque y el generador iniciará...
Page 30: Comprenda Los Procesos De Arranque Y Pare Del Generador
9.3 Comprenda los procesos arranque y pare del generador 1. El arranque del generador se inicia tan pronto se unen los contactos de arranque. 2. El sistema envía una señal al estrangulador que cierra el paso de aire*. 3. El sistema envía corriente al motor de arranque para arrancar el motor, si el motor térmico arranca, el motor de arranque parara de forma inmediata para evitar dañar la corona del motor, el tiempo máximo de trabajo del motor de arranque es de 5 segundos, si pasados los 5 segundos no se logró...
Page 31: Programación Del Modo Automático
9.4 programación del modo automático La batería es extremadamente importante para el arranque en modo automático, antes de programar el equipo revise que la batería está en perfecto estado y cargada. 1. Gire la válvula de combustible a “ON”. 2. Gire la llave de arranque en posición “ON”. 3.
Page 32 El generador está en alerta y listo para arrancar a demanda de los contactos. Antes de conectar el generador al inversor puede simular una prueba de arranque y pare usted mismo. Una los contactos y manténgalos unidos, se iniciará el proceso de arranque según se detalla en el punto 9.3.
Page 33: Mantenimiento
10. Mantenimiento El propósito del programa de mantenimiento es mantener el generador en buen estado de funcionamiento y alcanzar la máxima vida útil del equipo. PELIGRO: Detenga el motor antes de realizar cualquier mantenimiento. Si necesita arrancar el motor para alguna comprobación, asegúrese que el área esté...
Page 34: Cambio De Aceite
10.1 Cambio de aceite 1. Mantenga el motor en marcha por 5 o 10 minutos para que el aceite alcance algo de temperatura y disminuya su viscosidad (más liquido). De este modo será más fácil extraerlo por completo. 2. Coloque un recipiente adecuado bajo el orificio de drenaje de aceite para recoger el aceite usado.
Page 35: Mantenimiento Del Filtro De Aire
La capacidad del aceite hasta el nivel correcto según modelo es:  Modelos GORBEA-ESTRELA-MONCAYO 0.6L aproximadamente  Modelos MONCAYO 1.0L aproximadamente  Modelos ANETO-MULHACEN 1.1L aproximadamente NIVEL MÁXIMO ORIFICIO DE LLENADO DE ACEITE NÍVEL DE ACEITE 8. Vuelva a instalar el tapón de llenado de aceite IMPORTANTE: Para cumplir con los requisitos medioambientales, el aceite usado se debe poner en un recipiente sellado y ser transportado a la estación de servicio para reciclar.
Page 36 1. Afloje y retire el tornillo de cierre de la cubierta del filtro de aire. 2. Abra la cubierta y extraiga el elemento filtrante. 3. Limpie el filtro en una solución de jabón y agua, déjelo secar por completo. 4. Sumerja el filtro bien seco en aceite del mismo tipo que usa el motor del generador.
Page 37: Mantenimiento De La Bujía
10.3 Mantenimiento de la bujía Recomendación bujías: TORCH F6RTC, NGK BP7ES, BOSCH WR3C. 1. Desconecte la pipeta o capuchón de la bujía tirando hacia afuera (como se muestra con la flecha de la figura inferior) 2. Con la ayuda de la llave de bujías extraiga la bujía desenroscándola del motor (gire en sentido contrario a las agujas del reloj).
Page 38: Mantenimiento Del Filtro De La Válvula De Gasolina
NOTA: La bujía debe estar firmemente apretada. Una bujía poco ajustada puede calentarse, incluso podrá dañar el motor. Del mismo modo un apriete excesivo puede dañar la bujía y peor aún la rosca de la culata del motor. 10.4 Mantenimiento del filtro de la válvula de gasolina PELIGRO: La gasolina es extremadamente explosiva e inflamable.
Page 39: Transporte Y Almacenaje
11. Transporte y almacenaje 11.1 Transporte del generador Para evitar derrames de combustible durante el transporte mantenga siempre la válvula de gasolina en OFF. Fije la máquina para que no pueda desplazarse. NOTA: Nunca ponga de lado o bocabajo la máquina para transportarla, manténgala en todo momento en su posición natural de trabajo.
Page 40 2. Coloque un recipiente adecuado bajo el orificio de drenaje para recoger la gasolina drenada. 3. Con un destornillador afloje el tornillo de drenaje del carburador, comenzará a salir la gasolina por el orificio de drenaje del carburador. Una vez drenada toda la gasolina vuelva a apretar el tornillo de drenaje.
Page 41: Solución De Problemas
12. Solución de problemas  Si el motor no se puede arrancar: ¿Hay combustible en el tanque? Vuelva a llenar el tanque de combustible SÍ ¿Está el interruptor del motor del Situé en la posición “ON”. motor en “ON”? SÍ ¿Está...
Page 42  Los equipos 230V conectados no funcionan: ¿Está el térmico de Sitúelo en posición “ON” protección en “OFF”? ¿Revisada la base de salida 230V con un multímetro muestra voltaje? Posibles causas a revisar en este orden Cable o conector suelto Revisar visualmente el cableado del equipo y del panel de control.
Page 43: Información Técnica
13. Información técnica MODELO GORBEA II Sistema de estabilización de Voltaje —Voltaje—Frecuencia Electronica – 230V – 50HZ AC 230V Máxima (S 25min) 2800W AC 230V Nominal (COP) 2500W AC 400V Máxima (S 25min) AC 400V Nominal (COP) Tipo por su número de fases Monofasico Factor de potencia Modelo motor...
Page 44 MODELO MONCAYO II Sistema de estabilización de Voltaje —Voltaje—Frecuencia Electronica – 230V – 50HZ AC 230V Máxima (S 25min) 4500W AC 230V Nominal (COP) 4000W AC 400V Máxima (S 25min) AC 400V Nominal (COP) Tipo por su número de fases Monofasico Factor de potencia Modelo motor...
Page 45 MODELO ANETO II Sistema de estabilización de Voltaje —Voltaje—Frecuencia Electronica – 230V – 50HZ AC 230V Máxima (S 25min) 5500W AC 230V Nominal (COP) 5000W AC 400V Máxima (S 25min) AC 400V Nominal (COP) Tipo por su número de fases Monofasico Factor de potencia Modelo motor...
Page 46 MODELO MULHACEN ATS Sistema de estabilización de Voltaje —Voltaje—Frecuencia Electronica – 230V – 50HZ AC 230V Máxima (S 25min) 7000W AC 230V Nominal (COP) 6500W AC 400V Máxima (S 25min) AC 400V Nominal (COP) Tipo por su número de fases Monofasico Factor de potencia / Modelo motor...
Page 47 Mediciones de los niveles de ruido:  El nivel sonoro a 7mts es la media aritmética de nivel de sonido (lpA) obtenido en cuatro direcciones y a 7 metros de distancia del generador. NOTA: El nivel de ruido puede variar notablemente en diferentes entornos. Norma harmonizada usada: ...
Page 48 14. Garantía Su máquina dispone de la siguiente garantía:  3 años para maquinas facturadas a consumidores (particulares).  1 año para maquinas facturadas a empresas, sociedades, cooperativas, autónomos, … El periodo de garantía se rige únicamente por la factura y el carácter legal del facturado, no se tomará...
Page 49 Translation of the original manual THANK YOU for purchasing the GENERGY gasoline Generator. ● Copyright for these instructions belongs to our company GENERGY España. ● Reproduction, transference and distribution of any manual content is forbidden without written authorization from GENERGY España. ●...
Page 50 Manual contents 1. Safety………………………………………………..………………….…. 3 1.1 Summary of the most important hazards in machine use…….….….3 2. Location of safety stickers and usage……………………………………….. 3. Identification of components………………………………..…………. 3.1 Control panel ……………………………………………….………….……….6 4. Check prior to operation……………………………………………………… 4.1 Battery connection……………………………..…………….……………. 4.2 Transport kit assembly…………………………………………………… 4.3 Check and filling oil………………………………………..….…….………...
Page 51: Safety
1. Safety Safety is very important. Important safety messages have been included throughout the entire manual. Read and observe these messages to ensure usage of this equipment is completely safe. We have divided the safety messages in 4 different types due to the seriousness of their consequences if not observed: Imminently dangerous situation which, if not avoided, will cause serious DANGER...
Page 52: Location Of Safety Stickers And Usage
2. Location of safety stickers and usage ----1---- ----2---- ----3---- ----4---- Quick start guide Brand stick CE-noise level Brand stick ----5---- ----6---- ----7---- ----8---- Fuel valve Warning firts start up Safety warnings Brand stick ----9---- ----10---- -----11---- -----12---- Safety warning Winding material Specifications Safety warning - service...
Page 53: Identification Of Components
3. Identification of components...
Page 54: Control Panel
3.1 Control panel...
Page 55: Check Prior To Operation
4. Checks prior to operation 4.1 Battery connection (only electrical models with electrical startup). Before charging the electrolyte and BATTERY TERMINALS connecting the battery, check that the engine switch is in the "OFF" or "0" position. have questions identifying the engine switch, check chapter 3.1 PANEL CONTROL.
Page 56: Transport Kit Assembly
4.2 Transport kit assembly Pass the screw (1) across the wheel axle, in the other side place a washer (2). Pass the screw across the frame hole and fix in the other side with a nut (3). According below picture assembly the rubber foot, check carefully draw due to there are 2 different types of foot according different models: If you wish use handle, go up the handle and then fix...
Page 57: Check And Filling Oil
4.3 Check and filling oil NOTE: The machine is delivered without oil; do not attempt to start up the machine without adding oil first! Ensure that the generator is on a perfectly leveled surface to avoid mistakes in the oil level. Remove the oil filling cap and pour oil in the hole until the maximum level shown in the figure below is reached.
Page 58: Check And Filling Fuel
4.4 Check and filling fuel NOTE: Use only unleaded gasoline (86 octane or higher). NOTE: Never use expired or contaminated gasoline. Never use oil/gasoline blends. NOTE: Avoid dirt and water entering the fuel tank. NOTE: Do not use gasoline blends with ethanol or methanol or the engine could be seriously damaged.
Page 59: Starting Up The Generator With Battery
5. Starting up the generator with battery* *Only models with electrical startup, for manual startup models continue to point 5.1. 1. Turn the gasoline valve to "ON". GASOLINE VALVE 2. Move the choke lever to “close air” position according the picture below, this position help to start more easily in cold condition.
Page 60 3. Turn the key ignition switch to "ON" and then to "START", release once the engine has started. NOTE: If the engine does not start up within 3 or 4 seconds, release the key ignition and wait for a few seconds before trying again to avoid overheating the ignition switch.
Page 61: Manual Start-Up Of The Generator
5.1 Manual start-up of the generator 1. Turn the gasoline valve to the "ON" position. GASOLINE VALVE 2. Move the choke lever to “close air” position according the picture below, this position help to start more easily in cold condition. In the MULHACEN ATS, MULHACEN SOL and MONCAYO SOL: The lever is metallic and is located above the carburetor.
Page 62 3. Place the engine's ignition switch to “ON”. IGNITION SWITCH 4. Pull the startup handle slowly and until the end to calculate the maximum length of the rope (and do not exceed it later when pulling vigorously), then allow the rope to coil back.
Page 63 5. Once started, change slowly the choke lever completely to open air position. The engine will begin working stably and is ready to have equipment connected. In the MULHACEN ATS, MULHACEN SOL and MONCAYO SOL models not need make this step due the choke work automatically. ONLY IN GORBEA- ESTRELA-MONCAYO- ANETO-MULHACEN...
Page 64: Generador Usage
6. Generator usage WARNING: Be sure to connect the ground connection to an independent ground rod. Grounding protects the user in case of accidental discharge. Failure to make this connection exposes the user to the risk of serious injury or death in the event of a shock.
Page 65: Use Of The 230V Ac Socket
6.1 Use of the 230V AC socket NOTE: Check that no devices are plugged into the generator; unplug everything before starting the engine. Start the engine following the steps indicated in this manual. Once started, verify that the BREAKER is in the "ON" position, as shown in the images, now you can connect your devices.
Page 66: Equipment Overload And Restart
6.2 Equipment overload and restart In case of an overload or short circuit the overload protection "BREAKER" will switch to the "OFF" position, disconnecting the voltage output. In case of overload, first disconnect the connected equipment. After disconnecting the equipment, activate the circuit breaker again, positioning the switch to "ON"...
Page 67: Oil Alarm System
6.3 Oil alarm system This alarm system is designed to avoid damage by insufficient oil in the engine. Before the oil level is below of the minimum safety limit, the alarm system will automatically stop the engine. NOTE: Protection due to lack of oil must be considered an extra security. The user is entirely responsible for checking the oil level before each use, as indicated and recommended in the manual.
Page 68: Auto Mode Mulhacen Ats
8. Auto mode MULHACEN ATS 8.1 Installation of the generator MULHACEN ATS is extremely simple. Both the maneuvers driver and the transfer relay are built into the generator itself so it is not necessary any external control box. The generator should simply be intercalated in the power line, which will be protected against a power outage.
Page 69: Understand The General Operation
8.2 Understand the general operation 1. When there is mains power: simply power goes through the generator to the switchboard in the house: SEE THE TRANSFER SWITCH GENERATOR AT REST INSIDE CONTROL MAINS SWITCH 2. If there is a power failure: 220V mains power no longer reaches the generator, then the generator detects the lack of voltage and performs two steps: ...
Page 70: Understand Start-Up/Stop Process
8.3 Understand start-up/stop process 1. The startup of the generator begins a few seconds after the outage of the power supply. 2. The system sends a signal to the choke closing the air passage.* 3. The system gives power to starting motor to start up the engine. If breaker jumps, the starting motor will immediately stop to avoid any damage.
Page 71: Set Up The Auto Mode
8.4 Set up the auto mode The battery is extremely important for starting up in automatic mode, check that the battery is functional and correctly connected. 1. Place the fuel valve switch to “ON” position. 2. Place the engine's ignition key to “ON” position. 4 Check if the mains power is connected to the terminals of "230V INPUT POWER"...
Page 72 5. Place the “ATS MODE” switch to “ON” (automatic mode). The generator is alert and ready to start after a mains failure. To verify the correct operation, to make a power failure in "230V INPUT POWER". The generator will initiate the startup process and it will start. Once started the 230V power will be restored in “230V OUTPUT POWER”, thanks to the energy produced by the generator.
Page 73: Auto Mode Mulhacen Sol/Moncayo Sol
9. Auto mode MULHACEN SOL/MONCAYO SOL 9.1 Installation of the generator MULHACEN SOL and MONCAYO SOL is extremely simple. The operations driver of startup and stop are built into the generator itself so it is not necessary any external control box. The generator can be started by a remote signal through normally open contact in photovoltaic installations.
Page 74: Understand The General Operation
9.2 Understand the general operation The generator MULHACEN SOL and MONCAYO SOL is an equipment designed to support photovoltaic installations. The generator will provide power when the solar energy is not enough. Our generator has been designed for an automatic startup and stop commanded by an inverter/charger.
Page 75 Operation of startup by remote contacts: the generator consists of two normally open contacts. While the inverter / charger keeps the 2 contacts open the generator is off, as the figure below: When the inverter / charger command the generator startup, two contacts will join and the generator will initiate the start-up process.
Page 76: Understand Start-Up/Stop Process
9.3 Understand start-up/stop process 1. The startup of the generator begins a few seconds after the outage of the power supply. 2. The system sends a signal to the choke closing the air passage.* 3. The system gives power to starting motor to start up the engine. If breaker jumps, the starting motor will immediately stop to avoid any damage.
Page 77: Set Up The Auto Mode
9.4 Set up the auto mode The battery is extremely important for starting up in automatic mode, check that the battery is functional and correctly connected. 1. Place the fuel valve switch to “ON” position. 2. Place the engine's ignition key to “ON” position. 3.
Page 78 The generator is ready for start by remote signal when inverter/charger joint the 2- signal contact. After connect generator definitively with the inverter/charger you can simulate a start/stop maneuver. Joint the signal contact and keep joint, generator start the startup process according pint 9.3 of this manual. After 5 minutes running you can separate the signal contact, the generator stops and keep waiting for next order.
Page 79: Maintenance
10. Maintenance The purpose of the maintenance program is to keep the generator in good working conditions and to achieve the maximum life of the equipment. DANGER: Stop the engine before performing any maintenance. If you need to start up the engine for any type of check, make sure that the area is well ventilated.
Page 80: Oil Change
10.1 Oil change 1. Keep the engine running during 5 to 10 minutes for the oil to reach some temperature and reduce its viscosity (more liquid). This way it will be easier to extract it completely. 2. Place an appropriate container under the oil draining hole to collect the used oil. 3.
Page 81: Air Filter Maintenance
Oil capacity to the correct level according to the model is:  GORBEA-ESTRELA-MONCAYO models 0.6L approximately  MONCAYO models 1.0L approximately  ANETO-MULHACEN models 1.1L approximately MAXIMUM LEVEL OIL FILLING HOLE OIL CAP 8. Install the oil filling plug again IMPORTANT: In order to comply with environmental requirements, the used oil must be placed in a sealed container and taken to the service station for recycling.
Page 82 1. Loosen and remove the screw in the air filter cover. 2. Open the filter cover and extract the filtering element. SCREW 3. Clean the filter in a water and soap solution. Allow it to dry completely. 4. Dip the dry filter in oil, the same type used in the generator engine. 5.
Page 83: Spark Plug Maintenance
10.3 Spark plug maintenance Spark plug recommendation: TORCH F6RTC, NGK BP7ES, BOSCH WR3C. 1. Unplug the spark plug cap by pulling outward (as shown with the arrow in the figure below). 2. Using the spark plug spanner, extract the spark plug by unscrewing it from the engine (turn counter clockwise).
Page 84: Filter Of Fuel Valve Maintenance
NOTE: The spark plug must be tightened firmly. A loose spark plug may overheat and even damage the engine. Similarly, over tightening may damage the spark plug and, worse, the engine cylinder head thread. 10.4 Filter of fuel valve maintenance DANGER: Gasoline is extremely explosive and flammable.
Page 85: Transportation And Storage
11. Transportation and storage 11.1 Generator transportation In order to avoid fuel spillage during transportation, always keep the gasoline valve in the “OFF” position. Fasten the machine so it can't move. NOTE: Never place the machine on its side or facing down during transportation, keep it in its natural working position at all times.
Page 86 2. Place an appropriate container under the oil draining hole to collect the drained gasoline. 3. Using a screwdriver, loosen the carburetor draining screw. Gasoline will begin streaming from the carburetor draining hole. Once all of the gasoline is drained, tighten the draining screw again.
Page 87: Troubleshooting
12. Troubleshooting  If you are unable to start up the engine: Is there any fuel in the tank? Refill the fuel tank Is the engine switch in the "ON" Turn to the "ON" position. position? Is the fuel switch in the ON position? Turn the fuel switch to the "ON"...
Page 88  The connected 230V equipment are not working: Is the thermal protection in Place it in the "ON" position the “OFF” position? Does the voltmeter or multimeter voltage in 230V socket? Possible causes to check in this order Loose cable or connector Visually check the equipment and control panel wiring.
Page 89: Technical Information
13. Technical information MODELO GORBEA II Regulation system—Voltage—Frequency Electronic – 230V – 50HZ AC 230V Max (S2 5min) 2800W AC 230V Rated (COP) 2500W AC 400V Max (S 25min) AC 400V Rated (COP) Number Phase 1 Phase Power factor Engine model SGB208PRO Displacement 208CC...
Page 90 MODELO MONCAYO II Regulation system—Voltage—Frequency Electronic – 230V – 50HZ AC 230V Max (S2 5min) 4500W AC 230V Rated (COP) 4000W AC 400V Max (S 25min) AC 400V Rated (COP) Number Phase 1 Phase Power factor Engine model SGB272PRO Displacement 272CC Engine class Gasoline, four stroke, OHV, air cooled...
Page 91 MODELO ANETO II Regulation system—Voltage—Frequency Electronic – 230V – 50HZ AC 230V Max (S2 5min) 5500W AC 230V Rated (COP) 5000W AC 400V Max (S 25min) AC 400V Rated (COP) Number Phase 1 Phase Power factor Engine model SGB420PRO Displacement 420CC Engine class Gasoline, four stroke, OHV, air cooled...
Page 92 MODELO MULHACEN ATS Regulation system—Voltage—Frequency Electronic – 230V – 50HZ AC 230V Max (S2 5min) 7000W AC 230V Rated (COP) 6500W AC 400V Max (S 25min) AC 400V Rated (COP) Number Phase 1 Phase Power factor Engine model SGB420PRO Displacement 420CC Engine class Gasoline, four stroke, OHV, air cooled...
Page 93 Noise level measurements:  The noise level at 7 m is the average sound level (LpA) obtained in four directions and 7 meters from the generator. NOTE: The level noise may change noticeably in different environments. Used harmonized standards ISO8528-13:2016: Reciprocating internal combustion engine driven generating sets Applicable EC Directives 2006/42/EC: Machinery directive...
Page 94: Warranty
14. Warranty The warranty covering of your generator (an option of the following):  3 years for machines billed to consumers (end user).  1 year for machines billed to companies, cooperatives or any other legal entity other than the final consumer (end user). The warranty period is defined only by the information on the invoice: type of purchasing entity and date of purchase.
