Homelle BC-Q5B Instruction Manual

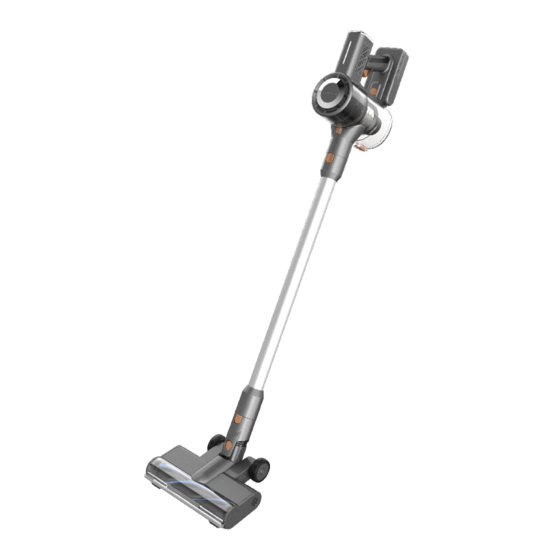

Handheld rechargeable vacuum cleaner
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
GEBRUIKSAANWIJZING
Homèlle
Oplaadbare steelstofzuiger
Lees dit boekje zorgvuldig vóór gebruik en bewaar het om later te kunnen
raadplegen.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BC-Q5B and is the answer not in the manual?

Questions and answers

Summary of Contents for Homelle BC-Q5B

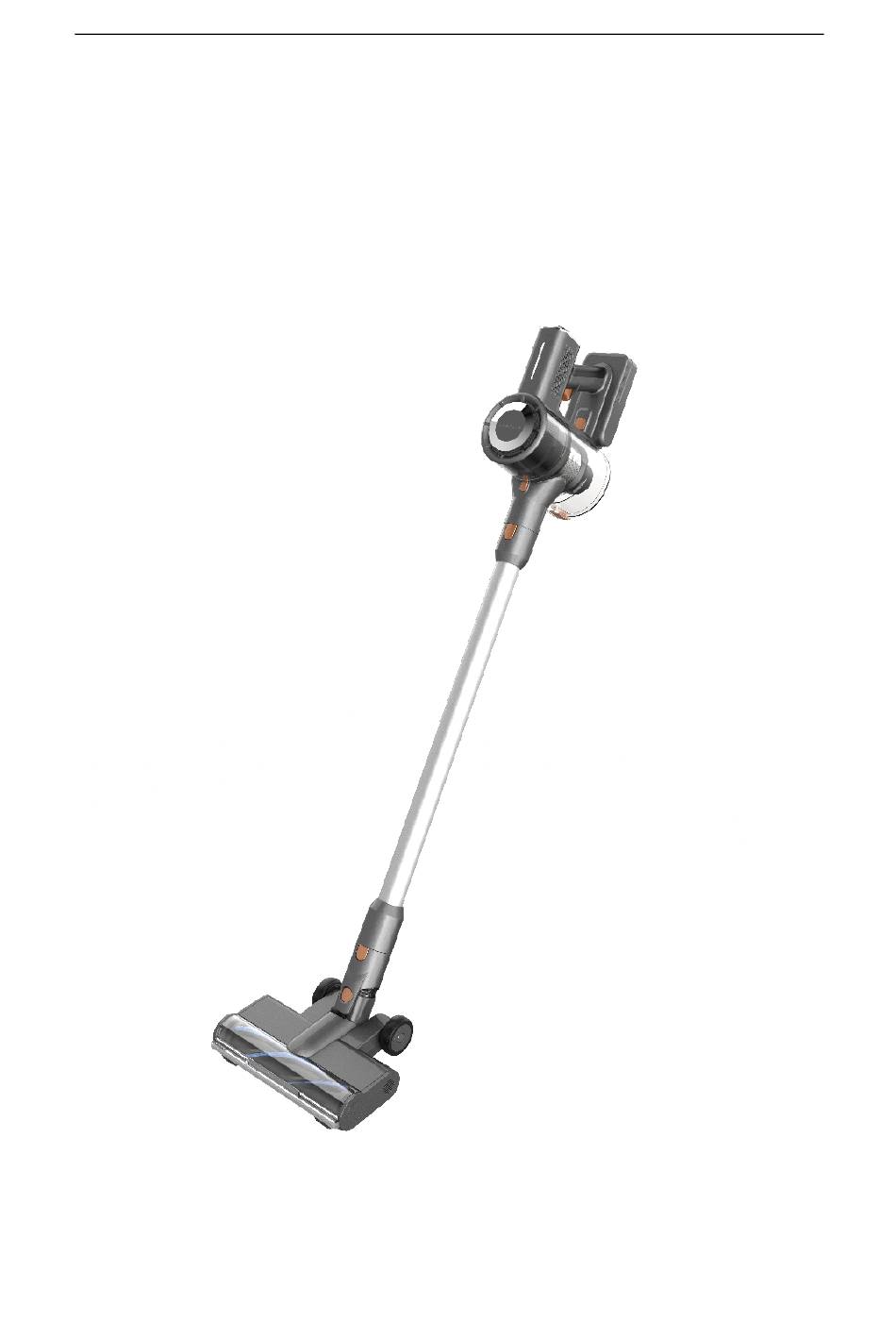

  • Page 1 GEBRUIKSAANWIJZING Homèlle Oplaadbare steelstofzuiger Lees dit boekje zorgvuldig vóór gebruik en bewaar het om later te kunnen raadplegen.
  • Page 2 VEILIGHEIDSINSTRUCTIES 1. Lees dit instructieboekje zorgvuldig door. 2. Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik zoals beschreven in dit instructieboekje. 3. Voordat u dit apparaat in gebruik neemt, controleer of de netspanning overeenkomt met de spanning op het typeplaatje. 4.
  • Page 3 apparaat op een veilige manier te gebruiken en de gevaren ervan begrijpen. ONDERDELEN 1. Muurbevestiging 5.Aluminum buis 2. Behuizing 6. Gemotoriseerde vloerborstel 3. Plintenzuigmond 7.HEPA-inlaatfilter 4. 2 in 1 meubelborstel 8.Lader...
  • Page 4 GEBRUIKSAANWIJZING TIPS Reinig de snoerloze stofzuiger voor het eerste gebruik met een zachte, vochtige doek en droog hem goed af. Dompel de draadloze stofzuiger niet onder in water of een andere vloeistof. De draadloze stofzuiger en toebehoren monteren Montage van de aluminium buis Plaats de buis op de zuigopening van de behuizing totdat deze vastklikt zoals aangegeven op figuur 1.
  • Page 5 Montage van de gemotoriseerde borstel Plaats het accessoire op de zuigopening van de behuizing totdat deze vastklikt zoals aangegeven op figuur 5. De mini gemotoriseerde borstel is geschikt voor het reinigen van o.a. banken, gordijnen, beddengoed en tapijten. Gebruik van de draadloze stofzuiger Zorg ervoor dat de stofzuiger voor het eerste gebruik 4 à...

  • Page 6: Care And Maintenance

    volledig is opgeladen, blijft de batterij-indicator branden. In geval (b) knippert de batterij-indicator met rood licht tijdens het opladen. Zodra de batterij volledig is opgeladen, blijft de batterij-indicator met groen licht branden. WAARSCHUWING: Gebruik geen andere adapter dan de meegeleverde, aangezien het gebruik van een alternatieve adapter het risico op letsel en/of schade aan het apparaat verhoogt.
  • Page 7 Hoe reinig je de inlaat-/uitlaatfilters? 1. Schakel de snoerloze stofzuiger uit. 2. Druk op de ontgrendelingsknop, het onderste laatje valt automatisch naar beneden, zoals afgebeeld op figuur 1. 3. Trek de HEPA-inlaatfilter naar beneden om hem te verwijderen en plaats hem na het schoonmaken terug op de tegenovergestelde manier, zoals afgebeeld op figuur 2.
  • Page 8 3. Na het verwijderen van de stofkap houdt u het voorfilter vast en draait u het tegen de wijzers van de klok in om het voorfilter te verwijderen (Fig. 2). Fig.1 Fig. 2 4. Maak de stofbeker en het voorfilter schoon door ze af te kloppen of te wassen met water.
  • Page 9 Druk, zonder de stofbeker te verwijderen, direct op de ontgrendelingsknop van de stofbeker en laat het stof in de afvalcontainer vallen (Fig. 1). U kunt ook de stofbeker verwijderen en direct op de ontgrendelingsknop van de stofbeker drukken. Laat daarna het stof in de afvalcontainer vallen (Fig. 2). Fig 1 Fig 2 Hoe verwijder je de batterij?

  • Page 10: Technische Specificaties

    TIPS: Aanbevolen wordt om de borstel regelmatig schoon te maken om te voorkomen dat er schade ontstaat door het vastraken van haar, kleding of grove deeltjes. 1. Verwijder de vloerborstel uit het apparaat zoals beschreven in het vorige hoofdstuk De draadloze stofzuiger en toebehoren monteren 2.

  • Page 11: Storingen Verhelpen

    Productnaam Draadloze Lader 100-240Vac stofzuiger ingangsspanning 50/60Hz 0.4A Modelnr. BC-Q5B Lader 27V DC 0.5A uitgangsspanning Spanning 22.2 V Stofcapaciteit 500 ml Vermogen 250W VERWIJDEREN EN WEGGOOIEN VAN DE BATTERIJ Indien uw snoerloze stofzuiger aan het einde van zijn levensduur niet in de vuilnisbak mag, omdat hij voorzien is van een Li-ion batterij, moet hij op een milieuvriendelijke manier worden weggegooid.
  • Page 12 PROBLEEM OORZAAK OPLOSSING De vloerborstel werkt niet 1. De borstel is omwikkeld 1. Haal het obstakel weg. met lang haar of andere 2. Bevestig de rol opnieuw langwerpige stoffen. op de juiste manier. 2. De roller is niet goed aangebracht. De motor werkt niet.
  • Page 13 De fabrikant biedt garantie in overeenstemming met de wetgeving van het land waar de klant woont, binnen 2 jaar, te rekenen vanaf de datum waarop het apparaat aan de klant is verkocht. De garantie dekt alleen materiaal- en fabricagefouten. De reparaties onder garantie mogen alleen worden uitgevoerd door een erkend onderhoudsbedrijf.
  • Page 14 INSTRUCATION MANUAL BC-Q5B Handheld Rechargeable Vacuum Cleaner Read this booklet thoroughly before using and save it for future reference...

  • Page 15: Safety Instruction

    SAFETY INSTRUCTION 16. Read this instruction booklet carefully. 17. This appliance is for domestic use only. Use as described in this instruction booklet. 18. Before using this appliance, check that the mains power voltage corresponds to the voltage shown on the rating plate. 19.

  • Page 16: Parts Description

    PARTS DESCRIPTION 5. Wall mount 5.Aluminum tube 6. Main unit 6.Motorized Floor brush 7. Crevice tool 7.Inlet air Hepa 8. 2 in 1 upholstery brush 8.Charger...

  • Page 17: Instruction Of Use

    INSTRUCTION OF USE TIPS Before using the Cordless Vacuum cleaner for the first time, clean it with a soft, damp cloth and dry thoroughly. Do not immerse the Cordless Vacuum cleaner in water or any other liquid. Assembling the Cordless Vacuum cleaner and Tools Assembling the aluminum tube Fit the tube onto the main body’s air inlet until it clicks into the position, Fig 1.
  • Page 18 Operating the Cordless Vacuum Cleaner Before first time use, ensure the vacuum cleaner has been charged 4-4.5hours. Turn on the Cordless vacuum cleaner by pressing the ON/OFF button. NOTES: Battery indicator light represents battery capacity and will illuminate during use. WARNINGS: Do not use the Cordless Vacuum cleaner without the removable filter nor dust bin present.
  • Page 19 using an alternative will increase the risk of injury and/or damage to main product. How to operate the Product TIPS: The appliance provides two speed option to enable multi cleaning. Suggest to use maximum power for massive dust or studied stains and use minimum power for fine dust or relative clean surfaces.
  • Page 20 counter way after cleaning,Fig.2. 9. Rotate the filter cap at anticlockwise direction to remove the cap and lift the outlet HEPA filter upwards to remove the fitter; put the filter back at counter way after cleaning, Fig. 3. Fig 1 Fig 2 Fig 3 10.
  • Page 21 Fig.1 Fig. 2 9. Clean dust cup and preliminary filter by slapping or washing with water, wait for it to dry completely and naturally. 10. Put the preliminary filter back at counter way and make sure it is locked into position, Fig 1. 11.
  • Page 22 How to Clean the Dust Cup Without removing the dust cup, Press the dust cup release button directly, Then drop the dust into waste container, Fig 1. Or you can remove the dust cup and Press the dust cup release button directly, Then drop the dust into waste container, Fig 2.
  • Page 23 How to Clean Floor Brush TIPS: Suggest to clean the brush frequently to ensure the pickup performance or damages caused by hair/cloth/big particles snapping. 5. Remove the floor brush from main appliance as described at previous chapter Assembling the Cordless Vacuum cleaner and Tools 6.

  • Page 24: Technical Specification

    TECHNICAL SPECIFICATION Product Name Cordless Vacuum Charger input 100-240Vac cleaner 50/60Hz 0.4A Model No. BC-Q5B Charger output 27V DC 0.5A Voltage 22.2 V Dust capacity 500 ml Power 250W BATTERY REMOVAL AND DISPOSAL Take your cordless vacuum cleaner at the end of the lifetime is not fit in the trash as it fitted with a Li-ion battery, it needs to be disposed in an environmentally friendly way.

  • Page 25: Troubleshooting

    TROUBLE SHOOTING SYMPTOM ROOT CAUSE SOLUTION Floor brush doesn’t work 3. The brush is wrapped 3. Clean up the obstacle. with long hair or other long 4. Reassembly the roller in fabrics stuff. correct way. 4. The roller doesn’t put into position nor assembly correctly.

  • Page 26: Warranty Information

    WARRANTY INFORMATION The warranty will not apply in cases of: The manufacturer provides warranty in accordance with the legislation of the customer's own country of residence, within 2 year, starting from the date on which the appliance is sold to the end user.
