Armstrong 880-BVSW Series Instructions

I. Internals Maintenance:
- Unscrew bolts (11) and nuts (10) and lift the cap (1). Body (2) can remain
connected to the air line;
- Clean or replace bucket (6) or mechanism (valve and seat) (3, 4 & 5);
- Mechanism should be adjusted as shown above. When correctly aligned,
lever (B) can be moved sideways the same distance to the right as to the
left. If guide pin (A) is not in the middle of the orifices, adjust by slightly
hitting with a hammer;
- Replace gasket (7);
- Put the cap (1) back on the body (2) and screw bolts (11) and nuts (10).
II. Screen Maintenance (880-BVSW series only):
- Unscrew strainer retainer (13);
- Clean or replace strainer screen (12);
- Replace strainer gasket (14);
- Screw strainer retainer (13).
I. Wartung und Reparatur:
- Schrauben (11) und Muttern (10) lösen und den Deckel (1) abnehmen.
Das Gehäuse (2) kann hierbei in der Rohrleitung verbleiben;
- Glocke (6) und Mechanismus (Ventil und Sitz) (3, 4, 5) reinigen bzw.
auswechseln;
- Die Skizze oben zeigt die Einstellung des Mechanismus. Bei korrekter
Ausrichtung kann der Hebel (B) seitlich gleich weit nach rechts und links
bewegt werden. Wenn die Führungsstifte (A) nicht in der
Bohrungen stehen, sind sie durch leichte Hammerschläge einzurichten;
- Gehäusedichtung (7) erneuern;
- Deckel (1) auf das Gehäuse (2) setzen, Schrauben (11) und Muttern (10)
wieder anziehen.
II. Überholung und Reparatur des Schmutzsieb (nur Serie
BVSW):
- Schmutzfängerstopfen herausschrauben (13);
- Schmutzfängersieb (12) reinigen bzw. auswechseln;
- Schmutzfängerdichtung erneuern (14);
- Schmutzfängerstopfen einschrauben (13).
I. Entretien des pièces internes :
- Dévisser les boulons (11) et les écrous (10) et enlever le couvercle (1).
Le corps (2) peut rester raccordé à la conduite d'air;
- Nettoyer ou remplacer le flotteur inversé ouvert (6) ou le mécanisme
(siège et soupape) (3, 4 & 5);
- Le mécanisme doit être ajusté comme montré ci-dessus. Lorsqu'il est
correctement aligné, le bras de levier (B) peut glisser avec
amplitude vers la gauche que vers la droite. Si les tiges de guidage (A) ne
sont pas au centre des orifices, il faut les ajuster en donnant de légers
coups de marteau;
- Remplacer le joint de corps (7);
- Remettre le couvercle (1) en place sur le corps (2) et revisser les boulons
(11) et les écrous (10).
II. Entretien du tamis (série 880-BVSW uniquement) :
- Dévisser le bouchon du filtre (13);
- Nettoyer ou remplacer le tamis (12);
- Remplacer le joint (14);
- Revisser le bouchon du filtre (13).
Armstrong International S.A., Parc Industriel des Hauts-Sarts, 4040 Herstal - Belgium
IOM-1080-B 10/2005
I. Mantenimiento de las piezas internas:
- Afloje los pernos (11) y las tuercas (10) y retire la tapa (1). El cuerpo (2)
puede permanecer conectado a la línea neumática;
- Limpie o cambie la cubeta (6) o el mecanismo
(3, 4 y 5);
- El mecanismo debe quedar ajustado como se muestra más arriba. Si está
alineado correctamente, la palanca (B) podrá moverse la misma distancia
tanto a la derecha como a la izquierda. Si el
centrado en los orificios, ajústelo golpeando ligeramente con un martillo;
- Cambie la junta (7);
- Vuelva a colocar la tapa (1) en el cuerpo (2) y ajuste los pernos (11) y las
tuercas (10).
II. Mantenimiento del filtro (serie 880-BVSW únicamente):
- Desenrosque el tapón del filtro (13);
- Limpie o cambie la malla del filtro (12);
- Cambie la junta del filtro (14);
- Rosque el tapón del filtro (13).
I. Binnenwerk vervangen:
- Verwijder de bouten (11) en moeren (10) en neem het deksel (1) af. Het
huis (2) kan in de leiding blijven;
- Reinig of vervang de emmer (6) of klepmechanisme
- Het klepmechanisme moet worden afgesteld zoals boven getoond. Als
het mechanisme goed is uitgelijnd, moet de hefboom (B) net zo ver naar
rechts als naar links kunnen bewegen. Als de geleidepennen (A) niet exact
Mitte der in het midden van de gaatjes zitten, moeten deze voorzichtig met een
hamer afgesteld worden;
- Vervang de pakking (7);
- Plaats het deksel (1) terug op het huis (2) en monteer de bouten (11) en
moeren (10).
880-
II. Filter onderhoud (uitsluitend 880 serie):
- Verwijder de filterplug (13);
- Reinig of vervang het filterelement (12);
- Vervang de filterpakking (14);
- Monteer de filterplug (13).
I. Manutenzione degli organi interni:
- Svitare i bulloni (11), i dadi (10) e sollevare la testa (1).
restare sulla linea dell'aria;
- Pulire o sostituire il secchiello (6) o il meccanismo
leverismi) (3, 4 & 5);
- Regolare il meccanismo come mostrato in figura.
la même allineata la leva (B) si muoverà lateralmente in modo simmetrico sia a
destra sia a sinistra. Se gli spinotti di guida (A) non fossero centrati nei fori,
centrarli opportunamente con leggerissimi colpi di martello.
- Sostituire la guarnizione (7);
- Rimontare la testa (1) sul corpo (2) ed avvitare bulloni (11) e dadi (10).
II. Manutenzione Filtro (Solo serie 880):
- Svitare la boccola (13);
- Pulire o sostituire la retina filtrante (12);
- Sostituire la guarnizione (14);
- Riavvitare la boccola (13).
Ph: +32.4.240.90.90 Fax: +32.4.248.13.61
www.armstrong.be
(válvula y asiento)
perno guía (A) no está
Purgeurs de Liquide à Flotteur Inversé Ouvert
Drenadores de Líquido de Cubeta Invertida
(3, 4 & 5);
Scaricatori di Liquido a Secchiello Rovesciato
Ces instructions devraient être utilisées par du personnel expérimenté !
¡Estas instrucciones deben ser utilizadas por personal experimentado !
PRODUCT DESCRIPTION - PRODUKTBESCHREIBUNG - DESCRIPTION DU PRODUIT
Il corpo (2) può
DESCRIPCION DEL PRODUCTO - PRODUKT OMSCHRIJVING - DESCRIZIONE DEL PRODOTTO
(valvola, sede e

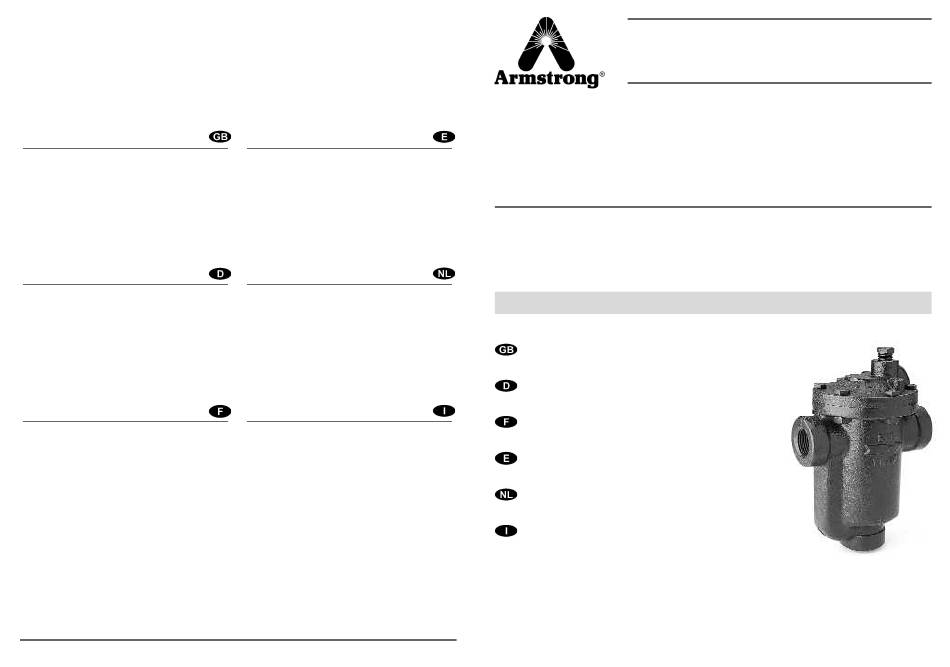

Model shown on the picture: 800-BVSW - Die Abbildung zeigt das Modell 800-BVSW - Photo: modèle 800-BVSW
Modelo mostrado en la fotografía: 800-BVSW - Model op foto: 800-BVSW - Modello in figura: 800-BVSW
Se correttamente
Armstrong Cast Iron Inverted Bucket Liquid Drainer
Horizontal Connection
Series 880-BVSW only: with Internal Strainer
Armstrong Glockenentwässerer aus Grauguß
Horizontaler Einbau
Nur bei Serie 880-BVSW: mit Eingebautem Schmutzfänger
Purgeur de Liquide Armstrong en Fonte, à Flotteur Inversé
Ouvert - Raccordement Horizontal
Série 880-BVSW Uniquement : avec Filtre Intégré
Drenador de Cubeta Invertida Armstrong en Fundición
Conexión Horizontal
Serie 880-BVSW Únicamente: con Filtro Interno
Armstrong Gietijzeren Vloeistoflozer Type Omgekeerde
Emmer - Horizontale Aansluiting
Alleen bij Serie 880-BVSW: met Intern Filter
Scaricatore di Liquido Armstrong a Secchiello Rovesciato
In Ghisa - Connessioni Orizzontali
Serie 880-BVSW Soltanto: con Filtro Incorporato
For detailed material specifications, options, approximate dimensions and weights, see Armstrong literature or consult your local Representative.
Für detaillierte Werkstoffangaben, Zubehör, Abmessungen und Gewichte, sehen Sie die Armstrong Datenblätter oder fragen Sie Ihre Armstrong-Vertretung.
Pour toute spécification détaillée des matières, options, dimensions et poids, veuillez vous référer à la littérature Armstrong ou prendre contact avec votre
Représentant local.
Para especificaciones
Representante local.
Voor gedetailleerde materiaal
Vertegenwoordiger.
Per la specifica dettagliata dei materiali, accessori opzionali, dimensioni e pesi approssimativi, vedere la documentazione appropriata o contattare il
Printed in Belgium
Distributore locale.
Series 800-BVSW
& 880-BVSW
Inverted Bucket Liquid Drainers
Glockenentwässerer
Vloeistoflozers - met Omgekeerde Emmer
These instructions should be used by experienced personnel !
Diese Gebrauchsanweisung ist durch Fachpersonal zu benutzen !
Onderhoud uitsluitend uit te voeren door ervaren personeel !
Queste istruzioni devono essere utilizzate da personale esperto !
de materiales detalladas, opciones, dimensiones aproximadas
specificaties, afmetingen en gewichten, zie de Armstrong
y pesos, ver catálogos Armstrong o consultar con su
documentatie of neem contact op met uw plaatselijke
