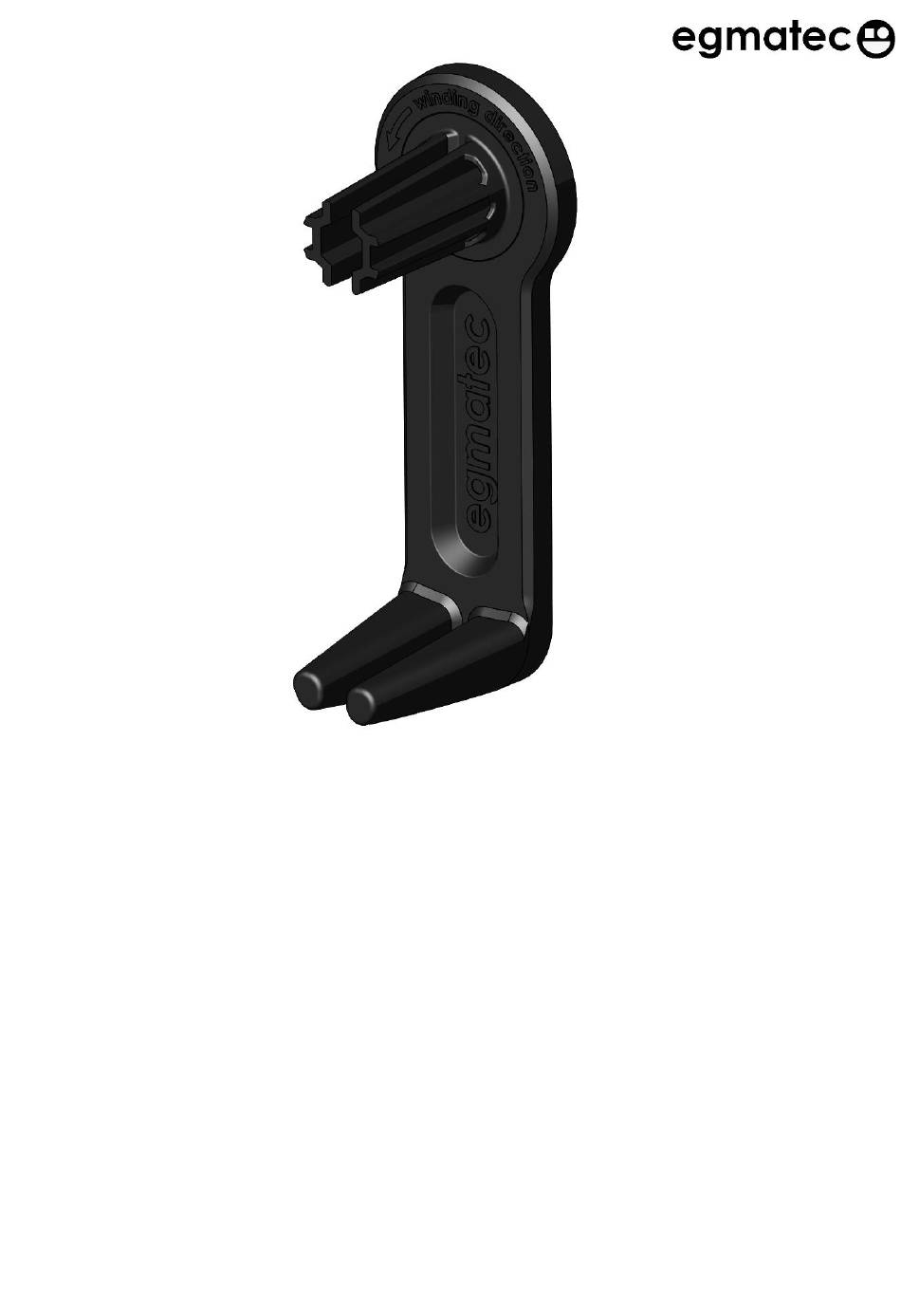

egmatec SPNGA-002 Operating Instructions Manual

Strap winder for cordless screwdriver
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Modell:
SPNGA-002
DE Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . . 2
EN Original operating instructions . . . . . . . . . . . . . . . . . . . 15
SPANNGURTAUFROLLER FÜR AKKUSCHRAUBER
STRAP WINDER FOR CORDLESS SCREWDRIVER

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SPNGA-002 and is the answer not in the manual?

Questions and answers

Summary of Contents for egmatec SPNGA-002

  • Page 1 Modell: SPNGA-002 SPANNGURTAUFROLLER FÜR AKKUSCHRAUBER STRAP WINDER FOR CORDLESS SCREWDRIVER DE Originalbetriebsanleitung ......2 EN Original operating instructions ....15...

  • Page 2: Table Of Contents

    Inhalt______________________________________________ Verwendete Symbole………………………………………………………………………2 Zu ihrer Sicherheit ………………………………………………………………………….3 Symbole am Gerät…………………………………………………………………………..8 Technische Daten ……………………………………………………………………………9 Gebrauchsanweisung………………………………………………………………………9 Wartung ………………………………………………………………………………………..13 CE-Konformität……………………………………………………………………………….14 Haftungsausschluss………………………………………………………………………..14 Verwendete Warn,- und Sicherheitshinweise___________________ WARNUNG! Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen schwere Verletzungen. VORSICHT! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

  • Page 3: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit_________________________________________ WARNUNG! Lesen Sie alle Sicherheitswarnungen und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen! WARNUNG! Lesen Sie alle Sicherheitshinweise und alle mit dem Akkuschrauber gelieferten Anweisungen, bevor Sie unsere Vorrichtung verwenden. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand oder schweren Verletzungen führen! Bestimmungsgemäße Verwendung...
  • Page 4 Sicherheitshinweise für den Spanngurtaufroller WARNUNG! • Bitte tragen Sie keine lockere Kleidung oder Schmuckstücke. Achten Sie darauf, Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernzuhalten. Weite Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden. • Verwenden Sie den Spanngurtaufroller nur in Verbindung mit einem Akkuschrauber, den Sie bereits kennen und verwendet haben.
  • Page 5 • Bevor Sie den Spanngurtaufroller verwenden, überprüfen Sie ihn auf Verschleiß, Schäden und lose Teile. • Stellen Sie vor jedem Gebrauch sicher, dass die Spindel des Spanngurtaufrollers nicht klemmt und leichtgängig ist. • Beachten Sie unbedingt die Wickelrichtung, wie sie auf dem Spanngurtaufroller angegeben ist, während des Wickelns.
  • Page 6 Weitere Sicherheitshinweise VORSICHT! Während des Betriebs diesen Spanngurtaufrollers kann Staub und Wasser von nassen, schlammigen oder staubigen gewickelten Objekten aufgewirbelt werden, was zu leichten Augen- oder anderen Verletzungen führen kann. Es ist unbedingt erforderlich, immer eine Schutzbrille und geeigneten Schutz zu tragen, der vor Wasser, Schlamm und Staub schützt.
  • Page 7 • Positionieren Sie sich so, dass Sie sich nicht in dem aufgewickelten Spanngurt verfangen können. • Achten Sie darauf, dass der Spanngurtaufroller sauber und frei von Öl und Fett ist. Mit rutschigen Händen lässt sich das Anbaugerät nicht sicher bedienen. Die Sicherheit anderer beachten •...

  • Page 8: Symbole Am Gerät

    • Verletzungen beim Anbringen des Spanngurtaufrollers an Akkuschrauber. • Verletzungen durch längeren Gebrauch des Geräts. Achten Sie darauf, während langer Arbeitssitzungen regelmäßige Pausen einzulegen. • Verletzungen durch externe Teile oder Geräte während des Betriebs des Spanngurtaufrollers. Achten Sie bei der Verwendung des Spanngurtaufrollers darauf, potenzielle Gefahrenquellen durch externe rotierende oder bewegliche Teile zu vermeiden.

  • Page 9: Technische Daten

    Technische Daten___________________________________________ Model: SPNGA-002 Material: PA6 GK30, rostfreier Stahl Aufnahme Schaft: 6-Kant, SW10 Hauptabmessungen 172mm x 61mm x 87mm Gewicht: ca. 115 Gramm Max. Aufnahmekapazität: Spanngurte bis 15m in der Dicke 2mm* * Die stark verschmutzte Spanngurte können die max. Aufnahmekapazität verringern! Gebrauchsanweisung________________________________________ •...
  • Page 10 WARNUNG! • Begrenzen Sie vor der Verwendung die Drehzahl des Akkuschraubers auf das Maximum von 400 U/min WARNUNG! • Nutzen Sie den Spanngurtaufroller ausschließlich in Verbindung mit einem Akkuschrauber, das über einen variablen Drehzahlregler-Taste verfügt. Eine fehlende stufenlose Drehzahlanpassung kann zu schwerwiegenden Verletzungen führen.
  • Page 11 Vor dem Aufrollen WARNUNG! • Bevor Sie den Spanngurt aufwickeln, legen Sie ihn in einem Stapel ab, so dass sein Ende, z. B. ein Haken, keine umliegenden Gegenstände erfassen kann. Der Spanngurt sollte während des Aufwickelns niemals über den Boden gezogen oder geschleift werden, da der Metallhaken mittelschwere Verletzungen verursachen kann, wenn der Spanngurt nicht von einem gestapelten Stapel aus in vertikaler Richtung gewickelt wird.
  • Page 12 Aufrollen beginnen • Nutzen Sie während des Betriebs die Taste des Drehzahlreglers am Akkuschrauber, um die Wickelgeschwindigkeit zu kontrollieren. • Berühren Sie während des Betriebs niemals den Spanngurt. Halten Sie Ihre Hände von beweglichen Teilen fern und achten Sie darauf, stets die korrekte Handposition wie im Bild unten einzuhalten.

  • Page 13: Wartung

    HINWEIS • Hier können Sie die Bedingung und Funktion im einem Video anschauen, einfach QR Code einscannen. Wartung_________________________________________________ • Bei Bedarf kann Spanngurtaufroller mit einem feuchten Tuch abgewischt werden. • Bewegliche Teile sind wartungsfrei und benötigen keine extra Schmierung.

  • Page 14: Ce-Konformität

    EG – Konformitätserklärung Maschinenrichtlinie SPNGA-002 Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: Maschinenrichtlinie 2006/42/EG Verantwortlich für technische Unterlagen: Eco-Energy Gebäudetechnik GmbH Auf Kohl3, D-72336 Balingen Andrei Harsch Produktentwicklung Eco-Energy Gebäudetechnik GmbH...

  • Page 15: Symbols Used In This Manual

    Contents_____________________________________________ Symbols used in this manual ………………………………………………………….15 For your safety………………………………………………………………………………..16 Symbols on the device…………………………………………………………………….21 Technical specifications ………………………………………………………………….22 Instructions manual ..……………………………………………………………………..22 Maintenance ………………………………………………………………………………….26 CE- Declaration of Conformity ………………………………………………………..27 Exemption from liability …………………………………………………………………27 Symbols used in this manual __________________________________ WARNING! Indicates an imminent danger.

  • Page 16: For Your Safety

    For your safety _____________________________________________ WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury! WARNING! Read all safety warnings and all instructions supplied with the cordless screwdriver before using our device.
  • Page 17 Safety instructions for the strap winder WARNING! • Please do not wear loose clothing or jewelry. Be sure to keep hair, clothing and gloves away from moving parts. Loose clothing, jewelry or long hair can be caught by moving parts. •...
  • Page 18 • Before each use, make sure that the spindle of the strap winder does not jam and runs smoothly. • It is essential to observe the winding direction as indicated on the strap winder during winding. • Avoid touching the rotating parts of the strap winder or inserting foreign objects into them, as this may cause injury.
  • Page 19 Additional safety instructions CAUTION! • During operation of this strap winder, dust and water may be stirred up from wet, muddy or dusty wrapped objects, which may cause slight eye or other injuries. It is essential to always wear safety glasses and suitable protection to guard against water, mud and dust.
  • Page 20 Respect the safety of others • This appliance should not be used by persons with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or clear instructions concerning use of the appliance in a safe way by a person responsible for their safety.

  • Page 21: Symbols On The Device

    Symbols and notes on the device ______________________________ NOTE Indication that a product has been tested by the manufacturer and that it meets all EU-wide requirements for safety, health and environmental protection. Note to be sure to read the operating instructions before use Note on limiting the speed of the cordless screwdriver to 400 rpm Note for observing the winding direction, please always observe when rolling...

  • Page 22: Technical Specifications

    Technical specifications______________________________________ Model: SPNGA-002 Material: PA6 GK30, stainless steel Shaft: hexagone, WS10 Dimensions 172mm x 61mm x 87mm Weight: ca. 115 Gramm Max. pick-up capacity: Straps up to 15m in 2mm thickness* * The heavily soiled straps can reduce the max. pick-up capacity! Instruction manual ________________________________________ •...
  • Page 23 WARNING! • Before use, limit the speed of the cordless screwdriver to the maximum of 400 rpm WARNING! • Only use the strap winder in conjunction with a cordless screwdriver that has a variable speed control button. A lack of variable speed adjustment can lead to serious injuries.
  • Page 24 Before rolling up WARNING! • Before winding up the strap, place it in a stack so that its end, e.g. a hook, cannot catch any surrounding objects. The strap should never be dragged or dragged across the ground during winding, as the metal hook can cause moderately serious injuries if the strap is not wound vertically from a stacked pile.
  • Page 25 Start roll up • During operation, use the speed control button on the cordless screwdriver to control the take-up speed. • Never touch the strap during operation. Keep your hands away from moving parts and make sure to always maintain the correct hand position as shown in the picture below.

  • Page 26: Maintenance

    NOTE • Here you can watch the condition and function in a video, just scan QR code. Maintenance_______________________________________________ • If necessary, tension belt retractor can be wiped with a damp cloth. • Moving parts are maintenance-free and do not require extra lubrication.

  • Page 27: Ce- Declaration Of Conformity

    EC - Declaration of Conformity Machinery Directive SPNGA-002 We declare under our sole responsibility that the product described under "Technical specifications“ product conforms to the following standards or normative documents: Machinery Directive 2006/42/EC Responsible for technical documentation: Eco-Energy Gebäudetechnik GmbH...
