MONTAGEANLEITUNG
Hermann-Staudinger-Str. 10 - 16
63110 Rodgau
Tel: +49 (0) 6106 -66028-0
Geschäftsführer: Reinald Pasedag, Roland Pasedag, Oliver Meinicke
Hiermit erklärt die RP-Group, dass das Produkt YMOCA-CC4B-LR der Richt-
linie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts-
erklärung ist unter der folgenden Internetadresse verfügbar:
https://www.rp-group.com/de/item/ymoca-cc4b-lr
Fehler und Druckfehler vorbehalten ! Version 12/2023 – ANL-DE-EN-YMOCA-CC4B-LR
Abbildung kann abweichend sein, da das Produkt stetig weiterentwickelt wird.
YMOCA-CC4B-LR
Fax: +49 (0) 6106 - 66028-40
E-Mail: info@rp-group.com
Internet: www.rp-group.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the Casambi YMOCA-CC4B-LR and is the answer not in the manual?

Questions and answers

Related Manuals for RP GROUP Casambi YMOCA-CC4B-LR

Summary of Contents for RP GROUP Casambi YMOCA-CC4B-LR

  • Page 1 MONTAGEANLEITUNG YMOCA-CC4B-LR Hermann-Staudinger-Str. 10 - 16 Fax: +49 (0) 6106 - 66028-40 63110 Rodgau E-Mail: info@rp-group.com Tel: +49 (0) 6106 -66028-0 Internet: www.rp-group.com Geschäftsführer: Reinald Pasedag, Roland Pasedag, Oliver Meinicke Hiermit erklärt die RP-Group, dass das Produkt YMOCA-CC4B-LR der Richt- linie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse verfügbar: https://www.rp-group.com/de/item/ymoca-cc4b-lr Fehler und Druckfehler vorbehalten ! Version 12/2023 –...

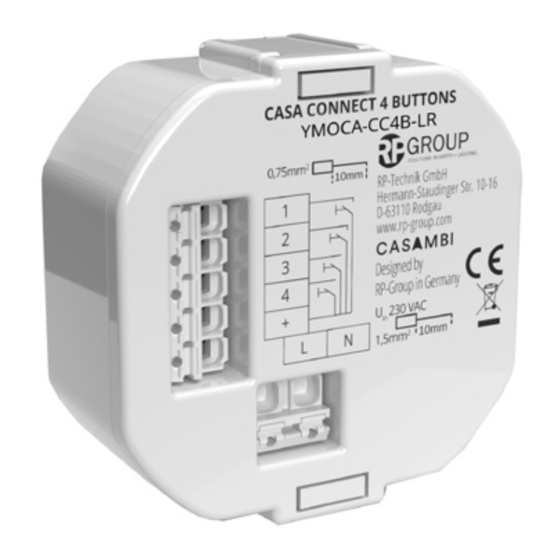

  • Page 2 BESCHREIBUNG: Der CASA Connect 4 Buttons ist ein Taster Interface Modul für die Unterputzdose mit einer Mindesttiefe von 60mm. Die 4 Taster Eingänge werden mit dem eigenen Potential geschaltet und die Versorgung wird über die Netzspannung gespeist. Alle verfügbaren Funktionen des Moduls lassen sich über die CASAMBI App konfigurieren.
  • Page 3 jedweden Transportschutz bzw. Schutzfolien. Vor Entsorgung der Verpackung prüfen Sie bitte, ob alle Produktteile entnom- men wurden. Kontrollieren Sie die Verpackung auf Vollständig- keit: 1x YMOCA-CC4B-LR Alles vorhanden? Dann kann es an die Montage gehen... 2) MONTAGEORT: Das Produkt ist ausschließlich zur Mon- tage in einer Unterputzdose mit einer Mindestiefe von 60mm.
  • Page 4 4) PROGRAMMIERHINWEIS: Zu Beginn sollten Sie das Modul ins gewünschte Netzwerk ein- binden Alle Konfigurationseinstellung finden Sie in der App unter: Reiter „Mehr“ „Schalter“ Warnung! Arbeiten an elektrischen Anlagen und elektrischen Betriebsmitteln dürfen nur von einer Elektrofachkraft vorgenommen werden. Unbedingt vor Beginn der Montage elektrische Leitung spannungsfrei schalten.
  • Page 5 TECHNISCHE DATEN: Eingangsspannung AC: 220-240V / 50Hz Leistungsaufnahme: 0,2W Leistungsfaktor: Anschluss Querschnitt: max. 1,5mm² Frequenzband: 2,402 - 2,480 GHz Max. Sendeleistung: +8 dBm Temperaturbereich: -20 C° bis +40 C° Zertifikate: Schutzart: IP20 Maße: 50x48x21,6mm Material: Kunststoff Maximale Gehäusetemperatur: +60C°...

  • Page 6: Mounting Instructions

    MOUNTING INSTRUCTIONS YMOCA-CC4B-LR Hermann-Staudinger-Str. 10 - 16 Fax: +49 (0) 6106 - 66028-40 63110 Rodgau E-Mail: info@rp-group.com Tel: +49 (0) 6106 -66028-0 Internet: www.rp-group.com Managing directors: Reinald Pasedag, Roland Pasedag, Oliver Meinicke RP-Group hereby declares that the product YMOCA-CC4B-LR is in compliance with Directive 2014/53/EU.
  • Page 7 DESCRIPTION: The CASA Connect 4 Buttons is a push-button interface modu- le for the flush-mounted box with a minimum depth of 60mm. The 4 button inputs are switched with their own potential and the supply is fed via the mains voltage. All feasible functions of the module can be configured via the CASAMBI app.

  • Page 8: Installation Note

    product have been removed. Check that the packaging is com- plete: 1x YMOCA-CC4B-LR Everything present? Then you can start the assembly... 2) INSTALLATION LOCATION: The product is designed exclusively for installation in a flush-mounted box with a mi- nimum depth of 60mm. Please note that the electrical connec- tion may only be carried out by a qualified electrician.

  • Page 9: Programming Note

    4) PROGRAMMING NOTE: First of all, you should integrate the module into the desired network. All configuration settings can be found in the app under: Tab „More“ „Switches“ Warning! Hazardous voltages. Risk of electric shock or fire. Only qualified professionals should make the connections. Disconnect the mains power supply and verify its absence prior to installation.
  • Page 10 TECHNICAL DATA: Input voltage AC: 220-240V / 50Hz Power consumption: 0.2W Power factor: Connection cross-section: max. 1.5mm² Frequency band: 2,402 - 2,480 GHz Max. Transmitting power: +8 dBm Temperature range: -20 C° to +40 C° Certificates: Protection class: IP20 Dimensions: 50x48x21.6mm Material: plastic...
