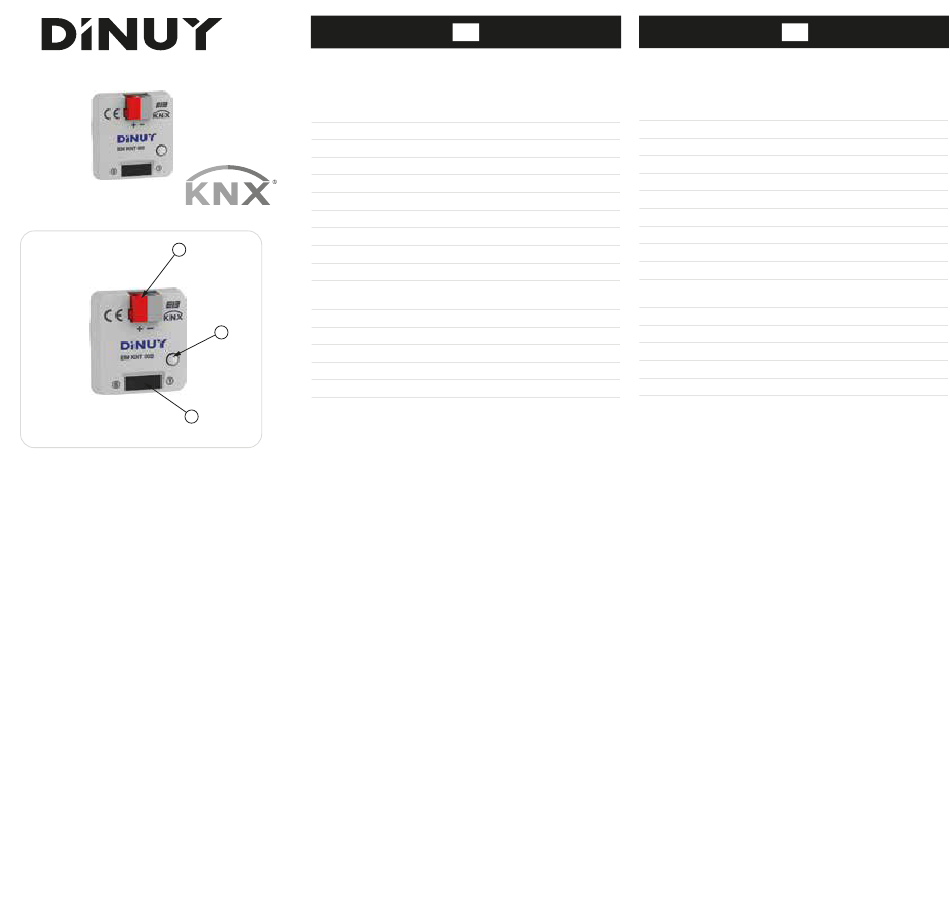

DINUY EM KNT 002 Manual

EM KNT 002
A
B
C
E
INTERFAZ UNIVERSAL DE 4 ENTRADAS ANALÓGICAS-DIGITALES
ESPECIFICACIONES TÉCNICAS
Tensión Alimentación 21 ~ 32Vcc (a través del Bus)
Consumo < 7,5mA
Longitud Cables ~ 30cm
Longitud Línea < 10m
Conexión al Bus KNX Mediante terminal de conexión
Tensión Escaneo Entrada 20Vcc
Corriente de Entrada 0,5mA
Tensión de Salida 3,3Vcc
Corriente de Salida < 2mA
Programación a través de ETS4 o superior
Protecciones de Salida Cortocircuito, Sobrecarga y
Tensión Invertida
Dimensiones 38 x 42 x 15mm
Tª Ambiente -5ºC ~ +45ºC
Grado Protección IP20
Clase Protección III
Montaje En Caja de Mecanismo Universal
DESCRIPCIÓN
Interfaz universal con 4 entradas analógico-digitales, las cuales pueden
configurarse mediante el ETS como:
· Entrada Binaria: permite la conexión de un pulsador, un interruptor o un
sensor binario convencional, libre de potencial.
· Sonda de Temperatura: pudiéndose conectar, únicamente, sondas de
temperatura suministradas por DINUY: ST KNT 001 ó ST KNT 002.
· Detector de Movimiento: permite la conexión de un detector de
movimiento DINUY, DM KNT 004, en cada entrada.
Cada uno de los 4 canales dispone de las siguientes funciones configurables
con el ETS:
- Conmutador: para el encendido y apagado de la iluminación.
- Conmutador y Regulador: para el encendido, apagado y regulación de la
iluminación.
- Conmutador Múltiple: para el encendido y apagado de la iluminación en
función del número de pulsaciones.
- Conmutador Secuencial: apagado o encendido secuencial.
- Control de Persianas y Lamas: para el control, mediante pulsadores o
interruptores, de la subida y bajada de persianas y lamas.
- Control Escenas: para el guardado y recuperación de escenas de
iluminación.
- Envío de valores: para el envío de valores concretos, por ejemplo, de
niveles de iluminación.
- Contador de impulsos: permite contar, por ejemplo, cuantas maniobras se
realizan.
- Sensor de temperatura: envía el valor de tempertura de la estancia.
Es posible conectar hasta 4 sondas de temperatura externas.
Además, incorpora 4 Termostatos de Calentamiento y/o Enfriamiento, que
pueden habilitarse y configurarse de forma independiente.
Incorpora la Unidad de Acoplamiento al Bus (BCU) KNX.
GB
4-CHANNEL ANALOG/DIGITAL UNIVERSAL INTERFACE

TECHNICAL DATA

Power supply 21 ~ 32V
Power consumption < 7,5mA
Wires length ~ 30cm
Line length < 10m
Connection Connecting terminal
Input polling voltage 20V
Input current 0,5mA
Output voltage 3,3V
Output current < 2mA
Commissioning ETS4 or later
Safety Short-circuit, Overload and
wrong polarity protection
Dimensions 38 x 42 x 15mm
Ambient temperature -5ºC ~ +45ºC
Type of protection IP20
Safety class III
Mounting Flush mounting universal box

DESCRIPTION

The universal interface EM KNT 002 is equipped with 4 Analog/Digital
independent channels which may be used depending on the parameterization
by the ETS:
· Binary Input: allows the connection of a pushbutton, a switch or a
free-voltage conventional sensor.
· Temperature Sensor: only temperature probes supplied by DINUY can be
connected: ST KNT 001 or ST KNT 002.
· Movement Detector: allows the connection of one DINUY motion
detectors, DM KNT 004, on each input.
Each of the 4 channels has the following configurable functions with the ETS:
- Switch: to turn the light ON and OFF.
- Switch and Dimmer: to turn ON/OFF and dim the light.
- Multiple Switch: to turn ON/OFF the light depending on the number of
press.
- Sequential Switch: to do sequential switching ON/OFF.
- Blinds/Shutters Control: to move the blinds/shutter by push buttons or
switches.
- Scenes Control: to save and recover a light scene.
- Values Sending: to send different measures or values, for example the
light level, temperature,...
- Impulse Counter: it allows, for example, counting the number of
operations.
- Temperature sensor: sends the temperature value of the room. It is
possible to connect up to 4 temperature sensors.
In addition, it incorporates 4 Heating and / or Cooling Thermostats, which can
be enabled and configured independently.
It incorporates the KNX Bus Coupling Unit (BCU).
(via Bus)
DC
DC
DC
