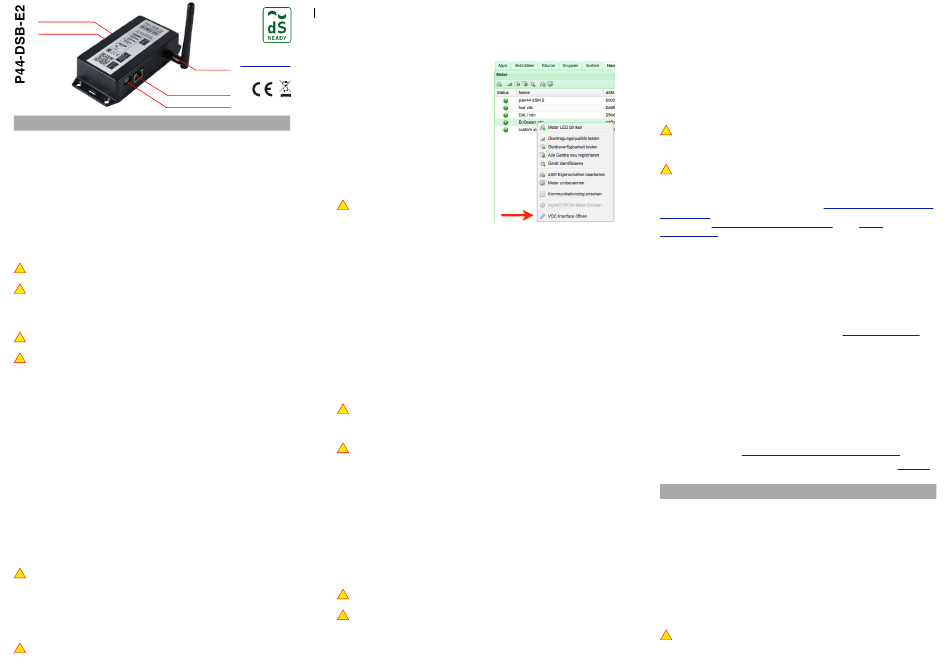

plan44 P44-DSB-E2 Manual

Status LED
Button
Ethernet, PPoE
USB Micro 5V/1A
Deutsch
plan44.ch Digital Strom-Bridge für EnOcean und hue
Funktion und Verwendungszweck
Die P44-DSB-E2 Digital Strom-Bridge enthält ein EnOcean Funkmodul
TCM310 sowie eine Embedded Linux Modul mit Ethernet. Die Digital Strom-
Funktionalität wird durch die werkseitig installierte Firmware bereitgestellt.
Die P44-DSB-E2 Digital Strom-Bridge dient zur Erweiterung eines Digital
Strom-Systems durch EnOcean-Komponenten, insbesondere Tasterwippen,
Sensoren und Heizventile sowie Philips "hue" LED-Lampen über die "hue"
bridge. Die Anbindung an den Digital Strom Server erfolgt über eine Ethernet-
Netzwerkverbindung.
Sicherheitshinweise
Nur geschultes Fachpersonal darf das Gerät installieren und in Betrieb
!
nehmen. Landesspezifische Vorschriften sind einzuhalten.
Das Gerät darf nur in trockenen und geschlossenen Räumen betrieben
!
und nicht zu direkt oder indirekt gesundheits- oder lebenssichernden
Zwecken benutzt werden oder zu Zwecken, bei denen ein Ausfall des
Gerätes zu Gefahren für Menschen, Tiere oder Sachwerten führen
kann.
Das Geräts ist vor Zugriff durch Unbefugte sowie vor Fremdkörpern, die
!
durch Lüftungsöffnungen eindringen könnten, geschützt zu installieren.
Das Gerät entwickelt im Betrieb Wärme. Bei der Installation ist darauf
!
zu achten, dass diese Wärme ausreichend über die Luftzirkulation
abgegeben werden kann und das Gerät nicht überhitzt.

Installation

1. Gerät an Ort montieren. Das Gerät enthält eine EnOcean-
geeignetem
Funkschnittstelle, welche nicht oder unzureichend funktioniert, wenn
das Gerät innerhalb metallischer Abschirmungen (Schaltschrank etc.)
montiert wird.
2. Antenne für EnOcean-Funk anschrauben.
3. Verbinden mit dem lokalen Netzwerk, an dem auch der Digital Strom-
Server angeschlossen ist. Das Gerät bezieht seine IP-Konfiguration via
DHCP. Für Firmware-Updates muss das lokale Netzwerk auch Zugang
zum Internet bereitstellen - für den Betrieb ist kein Internet-Zugang
erforderlich.
4. Stromversorgung anschliessen (mitgeliefertes USB 5V-Netzteil oder
über Ethernet-Kabel mit separat erhältlichem Passiv-PoE-kit P44-DSB-
PPoE).
5. Die Kontroll-LED leuchtet gelb, sobald die Stromversorgung anliegt.
6. Sobald das Gerät voll betriebsbereit ist, leuchtet die LED grün, mit
gelegentlichem kurzen gelben Aufblitzen bei Aktivität (z.B. Empfang
eines Signals von einem Funktaster oder Sensor)
Stromversorgung darf nie gleichzeitig über PPoE und USB-Netzteil
!
erfolgen - das Netzteil oder das P44-DSB-Gerät könnte dabei Schaden
nehmen.
Verbindung mit dem Digital Strom-System
Die Verbindung zum Digital Strom-System erfolgt automatisch. Der Digital
Strom-Server (Version 1.9 oder neuer) und die P44-DSB-E2 müssen dazu
lediglich mit dem gleichen lokalen IP-Netzwerk verbunden sein.
Verwenden Sie vorzugsweise einen gewöhnlichen Ethernetswitch zur
!
Verbindung von dSS und P44-DSB-E2, und nicht direkt die Ports von
Routern, die der Internetprovider zur Verfügung stellt, denn diese
unterbinden leider oft Teile des Netzwerkverkehrs (IP multicast), so
dass keine Verbindung zustande kommt.
Im Webinterface kann der Netztwerk-Administrator bei Bedarf auch feste
EnOcean
Werte für IP-Adresse/Gateway/DNS konfigurieren.
Antenna
plan44.ch
(SMA) Bedienung
Sobald das Gerät vom Digital Strom-
System erkannt wurde, erscheinen im
Web-Konfigurator des Digital Strom-
Systems ("Erweiterte Ansicht",
"Hardware"-Tab, Liste der "Meter") pro
Geräteklasse (EnOcean, hue) ein
Eintrag. Über das Kontextmenu kann
das Webinterface der P44-DSB-E2
aufgerufen werden.
Zudem kann das Webinterface direkt
über die "Bonjour"-Lesezeichen in
Bonjour-fähigen Web-Browsern (Safari)
erreicht werden.
Das Webinterface ist über ein
!
Login vor unbefugtem Zugriff
geschützt. Der username ist
"vdcadmin", das Standard-
Passwort ist ebenfalls "vdcadmin".
Es ist dringend empfohlen, das Passwort zu ändern (im Abschnitt
"System" des P44-DSB-E2 Webinterface).
Aktualisierung der Firmware
Um sicherzustellen, dass das Gerät über aktuelle Firmware verfügt, sollte
nach der Inbetriebnahme eine Firmware-Aktualisierung vorgenommen
werden:
1. Gerät muss betriebsbereit sein und via lokales Netzwerk mit DHCP
Zugang zum Internet haben.
2. Im Webinterface im Abschnitt "System" den Knopf "Check for new
Firmware Version..." drücken.
3. Wenn eine neue Firmware-Version verfügbar ist, wird sie angezeigt und
kann auf Knopfdruck geladen und installiert werden. Das dauert einige
Minuten, bei sehr langsamer Internet-Anbindung u.U. länger.
4. Die LED am Gerät blinkt gelb/rot während des ganzen Firmware-
Upgrades.
Ein Firmware-Update kann auch ohne Web-Interface mit dem Taster im
!
Gerät (kleines Loch rechts neben der Status-LED an der Gehäuseseite,
mit Kugelschreiber vorsichtig bedienen) ausgelöst werden: Taster
drücken und ca 6 Sek. halten, bis LED rot leuchtet, dann loslassen.
Auf keinen Fall die Stromversorgung während des
!
Aktualisierungs-Prozesses trennen! Andernfalls kann die
Systemsoftware beschädigt werden und das Gerät muss ersetzt
werden. Allfällige Unterbrüche der Internet-Verbindung hingegen sind
ungefährlich und führen lediglich dazu, dass die Aktualisierung
wiederholt werden muss.
EnOcean-Taster hinzufügen oder entfernen
1. Im Webinterface im Abschnitt "Devices" den Knopf "Device Learn in/
out..." drücken.
2. Innert 20 Sek. EnOcean-Tastenwippe in die Nähe der P44-DSB-E2
bringen (näher als 30cm, am besten direkt ans Gehäuse halten)
3. EnOcean-Taster betätigen
4. Es erscheint eine Quittierungsmeldung, wenn der Taster neu eingelernt
oder ausgelernt wurde.
EnOcean-Tastenwippen erscheinen im Digital Strom-Konfigurator als
!
zwei (oder bei 4-fach Wippen: vier) unabhängige Zweiweg-Taster.
EnOcean-Taster mit nur einer Wippe sind technisch ebenfalls 2-fach-
!
Wippen (der Unterschied ist lediglich die Tastenkappe, welche
auswechselbar ist) und erscheinen deshalb auch als 2 Taster im Digital
Strom-System.
Andere Komponenten (EnOcean-Geräte, hue-Bridge):
1. In der Dokumentation der Komponente nachlesen, wie die Lern-Aktion
ausgelöst wird. Einige Komponenten haben eine eigene Lern-Taste
dafür, andere eine markierte Stelle am Gehäuse, wo ein Magnet kurz
hingehalten werden muss, um die Lern-Aktion auszulösen. Bei der hue-
Bridge löst die Taste in der Mitte die Lern-Aktion aus.
2. Im Webinterface im Abschnitt "Devices" den Knopf "Device Learn in/
out..." drücken.
3. Innert 20 Sek. Lern-Aktion an der Komponente auslösen.
4. Es erscheint eine Quittierungsmeldung, wenn die Komponente
eingelernt oder ausgelernt wurde.
Erscheint keine Quittierung bzw. eine Timeout-Meldung, dann ist die
!
Komponente von der P44-DSB-E2 (noch) nicht unterstützt, oder die
Funkstrecke zur P44-DSB-E2 ist zu lang oder wird durch Hindernisse
(Betonwände etc.) gestört.
Der Lern-Modus für Komponenten kann auch durch kurzen Druck auf
!
den Gerätetaster ausgelöst werden, die LED blinkt dann gelb, solange
der Lern-Modus aktiv ist. Erfolgreiches Einlernen wird mit dreimaligem
grünen blinken, Auslernen mit dreimaligem rotem Blinken quittiert)
Auf der plan44 Website finden Sie die jeweils aktuelle Liste der unterstützten
Komponenten. Informationen zu weiterführenden Programmiermöglichkeiten
finden Sie auf https://plan44.ch/p44-techdocs/de. Unter
forum.plan44.ch gibt es ein User-Forum.
Gewährleistung
plan44.ch gewährt auf dieses Produkt eine mängelfreie Funktionalität gemäss
Spezifikation während einer Frist von 24 Monaten ab Lieferung durch
plan44.ch. Durch Öffnen des Gerätes, sonstige Geräteeingriffe oder
unkorrekte Installation/Konfiguration erlischt die Gewährleistung.
Technische Daten
Bezeichnung: P44-DSB-E2
GTIN: 7640161170056
Hersteller: plan44.ch, CH-8048 Zürich,
Masse: 138mm * 62mm * 31mm
Gewicht: ca. 125g
Betriebstemperatur: 0..+50 °C, nur in trockenen/geschlossenen Räumen
Netzwerk: 10/100 MBit/s Ethernet (RJ45 8P8C)
Stromversorgung: Externes Netzteil, USB, 5V/1A oder PPoE 12-24V
Stromverbrauch: typ. 200mA @ 5V (1W)
Antenne: externe Stabantenne
Frequenz: 868.300 Mhz (ASK)
Funkstandard: EnOcean 868MHz: ISO/IEC 14543-3-10
Funksignal: typ. 3dBm @ 868MHz
Vorschriften: EMC 2014/30/EU, RED 2014/53/EU,
RoHS 2011/65/EU, REACH (EC) No 1907/2006
Konformitätserklärung:plan44.ch/downloads/P44-DSB-E2_DoC.pdf
Technische Änderungen vorbehalten. Aktuelle Informationen s. website
English
plan44.ch Digital Strom-Bridge for DALI, EnOcean and hue

Function and intended use

The P44-DSB-E2 Digital Strom bridge contains an EnOcean radio module
TCM310 and an embedded Linux module with Ethernet. The Digital Strom
functionality is provided by the factory installed firmware.
The P44-DSB-E2 Digital Strom bridge extends a Digital Strom system by
components with EnOcean radio technology, in particular rocker switches,
sensors and heating valves, as well as Philips "hue" LED lights via the "hue"
bridge. The P44-DSB-E2 is connected to the Digital Strom server via an
Ethernet network link.

Safety instructions

Only trained experts are authorised to install and commission the
!
device. Country-specific regulations must be adhered to.
